Skúšobné klimatické komory vyžadujú presné a spoľahlivé systémy regulácie vlhkosti, schopné pracovať v širokom rozsahu teplôt. Efektívne odvlhčovanie vzduchu je kľúčovou súčasťou takýchto systémov, najmä pri rýchlych zmenách prevádzkových režimov. V tomto článku sa pozrieme na inžinierske prístupy k výpočtu odvlhčovacích systémov pre skúšobné klimatické komory so zohľadnením špecifík ich práce v dynamických podmienkach.
Špecifiká skúšobných klimatických komôr ako objektu regulácie vlhkosti
Skúšobné klimatické komory sa odlišujú od iných systémov klimatizácie extrémnymi prevádzkovými podmienkami a vysokými požiadavkami na presnosť udržiavania parametrov. Rozsah teplôt v takýchto komorách sa môže pohybovať od -70°C do +180°C a relatívnej vlhkosti — od 10% do 98%, v závislosti od typu skúšok a požiadaviek štandardov.
Presnosť udržiavania parametrov vo väčšine priemyselných skúšobných komôr zvyčajne predstavuje ±2-3% relatívnej vlhkosti. Táto požiadavka sa komplikuje potrebou rýchlej zmeny režimov, keď teplota a vlhkosť musia dosiahnuť požadované hodnoty v obmedzenom časovom intervale — od niekoľkých minút po hodiny.
Špecifikom takýchto komôr je aj ich relatívne malý objem, čo vedie k rýchlym zmenám parametrov vzduchu a nízkej zotrvačnosti samotnej komory. To si vyžaduje, aby odvlhčovací systém dokázal rýchlo reagovať na zmeny a mal dostatočný výkon na efektívnu kontrolu vlhkosti.
Je dôležité chápať, že všetky uvedené číselné rozsahy sú orientačné a môžu sa líšiť v závislosti od konkrétneho typu komory a štandardov skúšok, ktoré sa používajú pri navrhovaní systému.
Fyzika procesu: vzťah medzi teplotou, relatívnou a absolútnou vlhkosťou pri dynamických režimoch
Na pochopenie procesov, ktoré prebiehajú v klimatickej komore počas zmeny režimov, je potrebné jasne rozumieť psychrometrickým závislostiam. Základným nástrojom na analýzu týchto procesov je h-d diagram Mollier, ktorý názorne ukazuje vzťah medzi parametrami vlhkého vzduchu.
Kľúčové pre pochopenie je, že pri ohrievaní vzduchu jeho relatívna vlhkosť klesá, aj keď absolútny obsah vlhkosti zostáva nezmenený. Deje sa tak vďaka zvýšeniu vlhkostnej kapacity vzduchu so zvyšovaním teploty. Matematicky sa to dá opísať cez Mendelejev–Clapeyronovu rovnicu a závislosť tlaku nasýtenej vodnej pary od teploty.
Zmenu relatívnej vlhkosti pri izobarickom ohrievaní možno vypočítať podľa vzorca:
$$varphi_2 = varphi_1 cdot frac{P_{text{нас}}(t_1)}{P_{text{нас}}(t_2)}$$
kde $varphi_1$ a $varphi_2$ — počiatočná a konečná relatívna vlhkosť, $P_{text{нас}}(t_1)$ a $P_{text{нас}}(t_2)$ — tlak nasýtenej vodnej pary pri počiatočnej a konečnej teplote.
Pri teplotných skokoch sa rosný bod správa inak než relatívna vlhkosť. Rosný bod závisí od absolútneho obsahu vlhkosti vzduchu a nemení sa pri jednoduchom ohrievaní alebo ochladzovaní vzduchu bez zmeny jeho vlhkostného obsahu. To je zásadné pre pochopenie práce odvlhčovacích systémov v klimatických komorách.
Technické obmedzenia kondenzačného odvlhčovania v klimatických komorách
Kondenzačné odvlhčovanie, založené na ochladzovaní vzduchu pod rosný bod s následným odstránením kondenzátu, má pri použití v klimatických komorách viaceré technické obmedzenia.
V prvom rade sú takéto systémy neefektívne pri teplotách pod bodom zamrznutia kondenzátu (zvyčajne pod 0...+3°C), pretože vlhkosť zamŕza na povrchu výparníka, vytvára vrstvu námrazy, ktorá zhoršuje prestup tepla a blokuje prúdenie vzduchu. To znemožňuje použitie kondenzačných odvlhčovačov pre nízkoteplotné skúšky.
Ďalším obmedzením je zotrvačnosť zmeny výkonu, ktorá súvisí s tepelnou zotrvačnosťou výparníka. Reakčný čas systému na zmenu režimu je 5 až 15 minút v závislosti od hmotnosti výmenníka tepla a intenzity prestupu tepla, čo môže byť kritické pre rýchlo sa meniace režimy skúšobných komôr.
Väčšina kondenzačných odvlhčovačov nedokáže udržiavať rosný bod nižší ako +3...+5°C z dôvodu obmedzení chladiaceho cyklu a rizika namŕzania výparníka. To obmedzuje minimálnu úroveň vlhkosti, ktorú možno v komore dosiahnuť.
Výkon kondenzačného odvlhčovača silne závisí od teploty výparníka v súlade s termodynamickými zákonmi chladiaceho cyklu. Pri znižovaní teploty výparníka účinnosť cyklu klesá, čo vedie k zníženiu výkonu systému.
Je dôležité poznamenať, že všetky uvedené teplotné prahy a časové intervaly sú typickými orientačnými hodnotami z inžinierskej praxe a môžu sa líšiť pre konkrétne zariadenia a podmienky prevádzky.
Adsorpčné odvlhčovanie: výhody a technické výzvy pre dynamické režimy

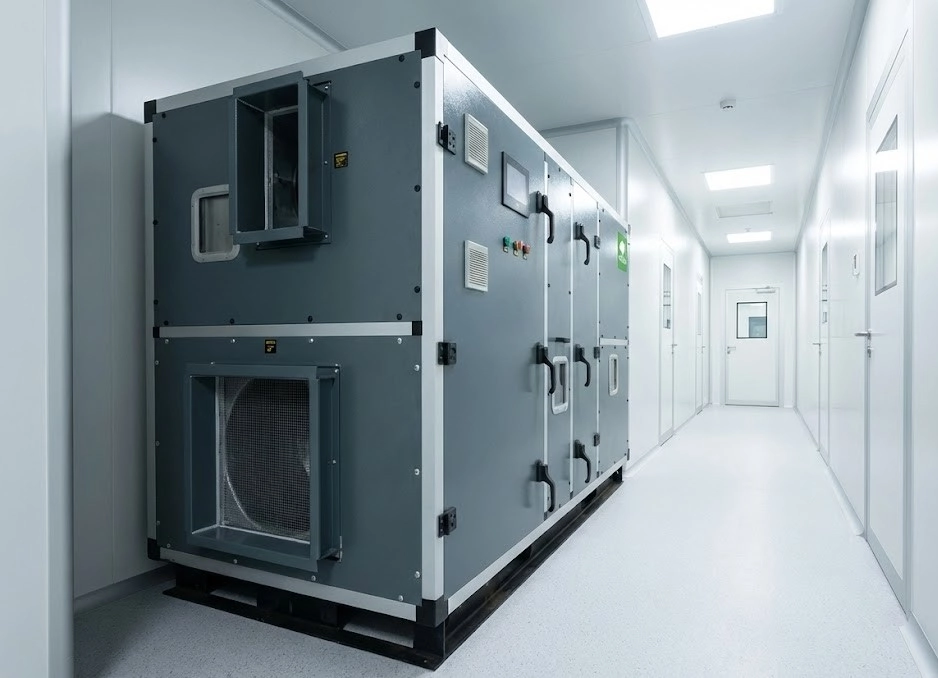

Adsorpčné odvlhčovanie má viacero výhod pre skúšobné klimatické komory, najmä pri práci v širokom rozsahu teplôt. Takéto systémy dokážu fungovať v rozsahu od -70°C do +80°C, čo ich robí vhodnými pre väčšinu skúšobných režimov.
Jednou z kľúčových výhod adsorpčných odvlhčovačov je schopnosť dosiahnuť mimoriadne nízke rosné body — až do -70°C pre silikagéľové systémy, čo nie je možné pri kondenzačnej metóde. To umožňuje udržiavať nízku relatívnu vlhkosť aj pri nízkych teplotách v komore.
Adsorpčné systémy však majú svoje technické obmedzenia. Čas regenerácie desikantu (adsorbenta) môže predstavovať 20 až 180 minút v závislosti od typu materiálu a stupňa jeho nasýtenia. To vytvára výzvy pre systémy, kde je potrebná rýchla zmena režimov vlhkosti.
Účinnosť adsorpčného odvlhčovania je daná adsorpčnými izotermami, ktoré ukazujú závislosť adsorpčnej kapacity od relatívnej vlhkosti pri danej teplote. Rôzne typy adsorbentov (silikagél, zeolit, molekulové sitá) majú odlišné charakteristiky, čo ovplyvňuje ich účinnosť v rôznych podmienkach.
Adsorpčná kapacita závisí aj od teploty regenerácie. Zvýšenie teploty regenerácie zo 120°C na 180°C výrazne zvyšuje účinnosť obnovy adsorbenta, ale vyžaduje vyššie energetické náklady a môže ovplyvniť životnosť materiálu.
Treba poznamenať, že konkrétne hodnoty adsorpčnej kapacity a času regenerácie závisia od výrobcu zariadenia, typu adsorbenta a prevádzkových podmienok, preto je na presné výpočty potrebné používať údaje konkrétneho zariadenia.
Metodika výpočtu výkonu odvlhčovania pre klimatické komory
Na správny výber a výpočet systému odvlhčovania skúšobnej klimatickej komory je potrebné určiť vlhkostné zaťaženie pri zmene režimov. Dá sa to urobiť cez rozdiel absolútneho obsahu vlhkosti vzduchu:
$$W = (d_1 - d_2) cdot V cdot rho$$
kde $W$ — množstvo vlhkosti, ktoré je potrebné odstrániť (g), $d_1$ a $d_2$ — počiatočný a konečný obsah vlhkosti (g/kg), $V$ — objem komory (m³), $rho$ — hustota vzduchu (kg/m³).
Potrebný výkon odvlhčovača sa vypočíta ako:
$$P = frac{W}{t} cdot k_{text{зап}}$$
kde $P$ — výkon odvlhčovača (g/h), $t$ — čas, za ktorý je potrebné zmeniť parametre (h), $k_{text{зап}}$ — koeficient rezervy (1.3-1.8 pre dynamické režimy).
Algoritmus výberu typu odvlhčovania možno predstaviť takto:
- Ak je teplota > +5°C a rosný bod > 0°C, je možné kondenzačné odvlhčovanie
- Ak je teplota +5°C alebo rosný bod -10°C, je potrebné adsorpčné odvlhčovanie
- V iných prípadoch sa odporúča kombinovaný systém
Pri navrhovaní systému je tiež dôležité zohľadniť vyrovnávaciu kapacitu odvlhčovacieho okruhu — objem vzduchu, ktorý má byť pripravený vopred na zabezpečenie rýchlej zmeny parametrov v komore.
Reakčný čas systému odvlhčovania a faktory zotrvačnosti
Účinnosť systému odvlhčovania v dynamických režimoch do veľkej miery závisí od jeho zotrvačnosti. Celkový reakčný čas systému sa skladá z niekoľkých zložiek:
Tepelná zotrvačnosť kondenzačného výparníka závisí od jeho hmotnosti a tepelnej kapacity materiálu. Pre typické výparníky je čas tepelnej zotrvačnosti 5 až 15 minút, čo môže byť kritické pre rýchlo sa meniace režimy.
Pre adsorpčné systémy je kľúčovým faktorom čas regenerácie rotora alebo kaziet, ktorý určuje minimálny pracovný cyklus systému. V závislosti od typu adsorbenta a stupňa nasýtenia môže byť tento čas 20 až 180 minút.
Transportné oneskorenie v vzduchovodoch sa počíta ako:
$$t_{text{транс}} = frac{V_{text{повітр}}}{Q}$$
kde $t_{text{транс}}$ — čas transportného oneskorenia (s), $V_{text{повітр}}$ — objem vzduchovodov (m³), $Q$ — prietok vzduchu (m³/s).
Zotrvačnosť snímačov vlhkosti tiež prispieva k celkovému oneskoreniu systému. V závislosti od typu senzora a rýchlosti prúdenia vzduchu môže reakčný čas senzorov predstavovať od 30 sekúnd do 3 minút.
Celkový čas nábehu do režimu možno určiť ako súčet všetkých zložiek zotrvačnosti:
$$t_{text{заг}} = t_{text{тепл}} + t_{text{рег}} + t_{text{транс}} + t_{text{датч}}$$
Je potrebné chápať, že konkrétne hodnoty časov závisia od konštrukcie systému a režimu práce, preto je na presné výpočty potrebné používať údaje konkrétneho zariadenia.
Systémy kombinovaného odvlhčovania a vyrovnávania
Na zabezpečenie práce v širokom rozsahu teplôt a rýchlej zmeny režimov sa často používajú kombinované systémy odvlhčovania. Typické riešenie zahŕňa postupné použitie kondenzačného a adsorpčného odvlhčovania, kde kondenzačný odvlhčovač odstraňuje hlavnú masu vlhkosti a adsorpčný doosuší vzduch na požadovanú úroveň.
Riadiaci systém zabezpečuje prepínanie medzi režimami podľa kritéria teploty alebo požadovaného rosného bodu, čo umožňuje optimalizovať spotrebu energie a zabezpečiť maximálnu účinnosť.
Na vyhladenie prechodových procesov a zabezpečenie rýchlej reakcie systému na zmenu parametrov sa používajú vyrovnávacie zásobníky pripraveného vzduchu. Umožňujú akumulovať určitý objem odvlhčeného vzduchu, ktorý možno pri zmene režimu rýchlo nasmerovať do komory.
Bypassové systémy umožňujú presné dávkovanie vlhkosti miešaním odvlhčeného a neodvlhčeného vzduchu, čo umožňuje presnejšie kontrolovať parametre v komore a rýchlejšie reagovať na zmeny.
Typické inžinierske chyby a mylné predstavy
Pri navrhovaní odvlhčovacích systémov pre skúšobné klimatické komory sa často vyskytujú typické chyby, ktoré môžu viesť k neefektívnej práci systému:
Jednou z najčastejších chýb je výber odvlhčovača len podľa objemu komory bez zohľadnenia rýchlosti zmeny parametrov. To môže viesť k nedostatočnému výkonu v prechodových režimoch a v dôsledku toho k nemožnosti dosiahnuť požadované parametre v požadovanom čase.
Častou chybou je použitie kondenzačného odvlhčovania pre nízkoteplotné komory pracujúce pri teplotách pod 0°C. V takýchto podmienkach kondenzát zamŕza na povrchu výparníka, čo vedie k zablokovaniu prúdenia vzduchu a zníženiu účinnosti systému.
Nezohľadnenie zmeny relatívnej vlhkosti pri zmene teploty (aj pri nezmenenom absolútnom obsahu vlhkosti) je ďalšia typická chyba vyplývajúca z nepochopenia psychrometrických procesov. Môže to viesť k nesprávnemu výpočtu vlhkostného zaťaženia a k voľbe nevhodného zariadenia.
Výpočet výkonu bez zohľadnenia reakčného času systému môže viesť k preregulácii — keď systém reaguje na zmenu parametrov s oneskorením, čo spôsobuje kolísanie relatívnej vlhkosti okolo nastavenej hodnoty.
Závery
Návrh odvlhčovacieho systému pre skúšobnú klimatickú komoru je komplexná úloha, ktorá si vyžaduje hlboké pochopenie psychrometrických procesov, špecifík práce rôznych typov odvlhčovačov a dynamických režimov.
Výber typu odvlhčovania (kondenzačné, adsorpčné alebo kombinované) by mal vychádzať z analýzy rozsahu teplôt, požadovaného rosného bodu a rýchlosti zmeny režimov. Pre väčšinu skúšobných komôr so širokým rozsahom teplôt je optimálnym riešením kombinovaný systém s možnosťou prepínania medzi režimami.
Kriticky dôležitý je správny výpočet výkonu so zohľadnením všetkých zložiek zotrvačnosti systému, čo umožňuje zabezpečiť potrebnú presnosť udržiavania vlhkosti v dynamických režimoch. Vyrovnávanie pripraveného vzduchu a použitie bypassových systémov môžu výrazne zlepšiť rýchlosť odozvy systému a vyhladiť prechodové procesy.
Pre každé konkrétne použitie je potrebné vykonať individuálny výpočet so zohľadnením špecifických požiadaviek skúšobných štandardov a vlastností konkrétnej komory. Iba takýto prístup umožní vytvoriť efektívny odvlhčovací systém schopný zabezpečiť požadované parametre vzduchu v celom rozsahu prevádzkových režimov.
