Ventilačný systém BreezMe série FC

Mycond BreezMe FC v stojacej verzii sú energeticky účinné zariadenia vybavené rotačným alebo šesťhranným protiprúdovým regenerátorom, EC motormi v konfigurácii ventilátorovej steny, filtrami Mini-Pleat a zabudovanou automatizáciou Plug&Play.
Prietok vzduchu: 840 ... 16500 m3/h

Chcete si kúpiť alebo máte otázky?
Ventilačný systém BreezMe série FC

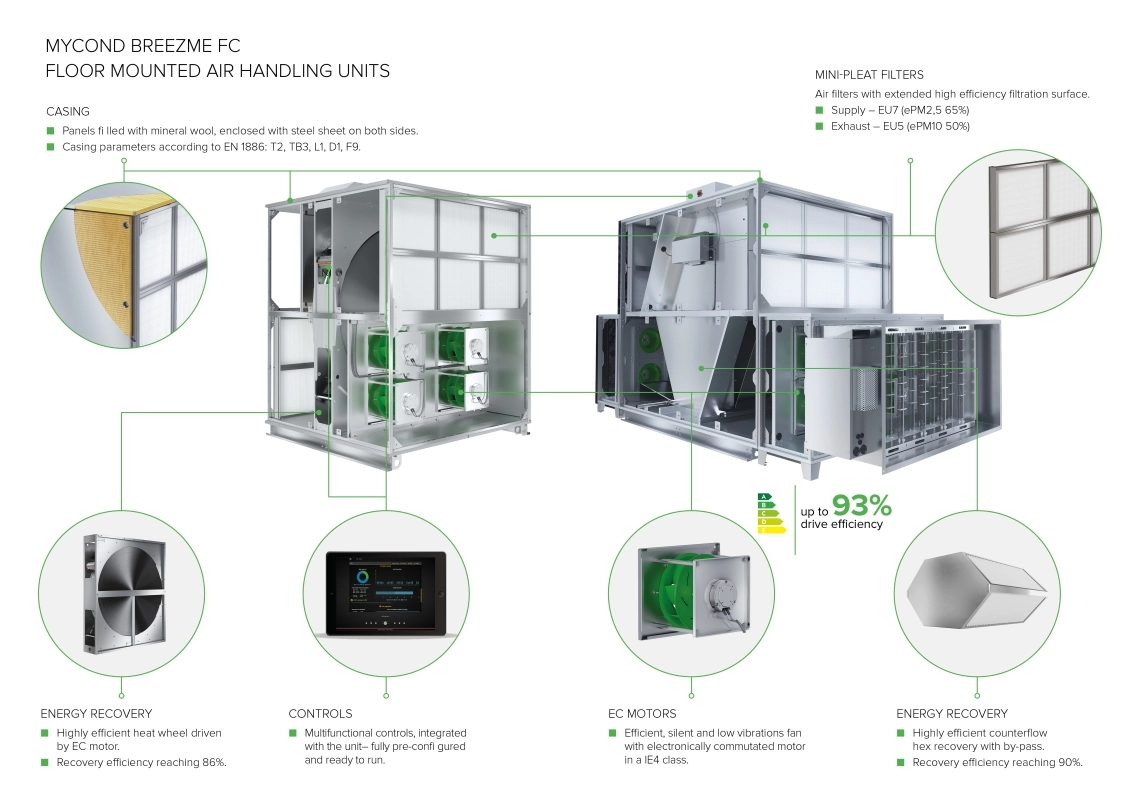

MyCond BreezMe FC floor-standing supply and exhaust unit review

MyCond BreezMe FC air filtration icon

Minifiltre

Vysoko absorpčné kompaktné filtre s veľkou filtračnou plochou.
Prívod - trieda EÚ 7
Výfuk - trieda EÚ 5

Plášť

Panely vyplnené minerálnou vlnou, z oboch strán uzavreté plechom.
Parametre plášťa podľa EN 1886: T2, TB3, L1, D1, F9.

MyCond BreezMe FC case design icon

MyCond BreezMe FC energy recovery icon

Rekuperácia energie

Vysokoúčinný protiprúdový šesťhranný výmenník tepla s by-passom.
Účinnosť rekuperácie až 90 %.

Automatizácia

Inteligentné riadenie ventilátorov EC prostredníctvom zbernice Modbus

  • Riadiaci systém s podporou protokolu Modbus umožňuje kombinovať prakticky neobmedzený počet EC ventilátorov a presne koordinovať ich prevádzku pre stabilné prúdenie vzduchu v podmienkach premenlivého odporu.
  • Paralelné zapojenie ventilátorov zabezpečuje rovnomernú distribúciu vzduchu cez výmenníky tepla, čo zvyšuje účinnosť prenosu tepla a celkový výkon systému.
  • Toto kompaktné a moderné riešenie umožňuje flexibilne zvoliť počet ventilátorov pre konkrétne konštrukčné podmienky, čím sa zabezpečí vysoká energetická účinnosť, stabilita a optimálne využitie priestoru.

MyCond BreezMe FC internal design fans filters

MyCond BreezMe FC EC fans energy efficiency

Motory EC

Vysokoúčinné ventilátory EC s účinnosťou až 93 %

Jednotky sú vybavené modernými elektronicky komutovanými ventilátormi (EC) s elektromotormi triedy IE4, ktoré poskytujú výnimočne vysokú energetickú účinnosť - až 93 %. To umožňuje výrazne znížiť spotrebu energie pri zachovaní silného výkonu.

Ďalšími výhodami sú:

  • nízka hlučnosť,
  • znížené vibrácie,
  • dlhá životnosť,
  • presná regulácia otáčok.

Takéto ventilátory sú ideálne pre moderné vetracie systémy, kde je v popredí úspora energie, akustický komfort a flexibilita ovládania.

Údaje o základnej vetracej jednotke

Veľkosť vetracej jednotky Nominálny výkon
Rozsah výkonu
Výška Šírka Výška
pripojenie
potrubie
Šírka
pripojenie
kanál
Jednotky m3/h m3/h mm mm mm mm
MVS021c 2100 840 - 2310 991 967 345 860
MVS030c 3000 900 - 3300 1255 967 480 860
MVS040c 4000 1200 - 4400 1255 1174 480 1065
MVS055c 5500 1650 - 6050 1525 1345 615 1235
MVS075c 7500 2250 - 8250 1765 1486 735 1380
MVS0100c 10000 3000 - 11000 1965 1666 835 1560
MVS0120c 12000 3600 - 13200 2039 1897 870 1790
MVS0150c 15000 4500 - 16500 2241 2091 970 1985

Dĺžky základných panelov

Veľkosť panelu
Jednotky mm mm mm mm mm mm
MVS021c 1240 1080 1080 2 230 2 230 2 500
MVS030c 1240 1080 1080 2 230 2 230 2 500
MVS040c 1240 1080 1080 2 230 2 230 2 500
MVS055c 1240 1080 1080 2 290 2 290 2 560
MVS075c 1240 1080 1080 2 530 2 530 2 800
MVS0100c 1300 1300 1080 2 570 2 570 2 800
MVS0120c 1300 1300 1080 2 670 2 670 2 900
MVS0150c 1300 1300 1080 2 730 2 730 2 940

Dĺžky ďalších úsekov

Veľkosť panelu F H C HC S
Jednotky mm mm mm mm mm
MVS021c 310 310 - 710 370 - 710 710 1080
MVS030c 310 310 - 710 370 - 710 710 1080
MVS040c 310 310 - 710 370 - 710 710 1080
MVS055c 310 310 - 630 450 - 790 790 1080
MVS075c 310 310 - 630 450 - 790 790 1080
MVS0100c 310 310 - 630 890 890 1080
MVS0120c 310 310 - 630 890 890 1080
MVS0150c 310 310 - 630 920 920 1080

Veľkosť panelu

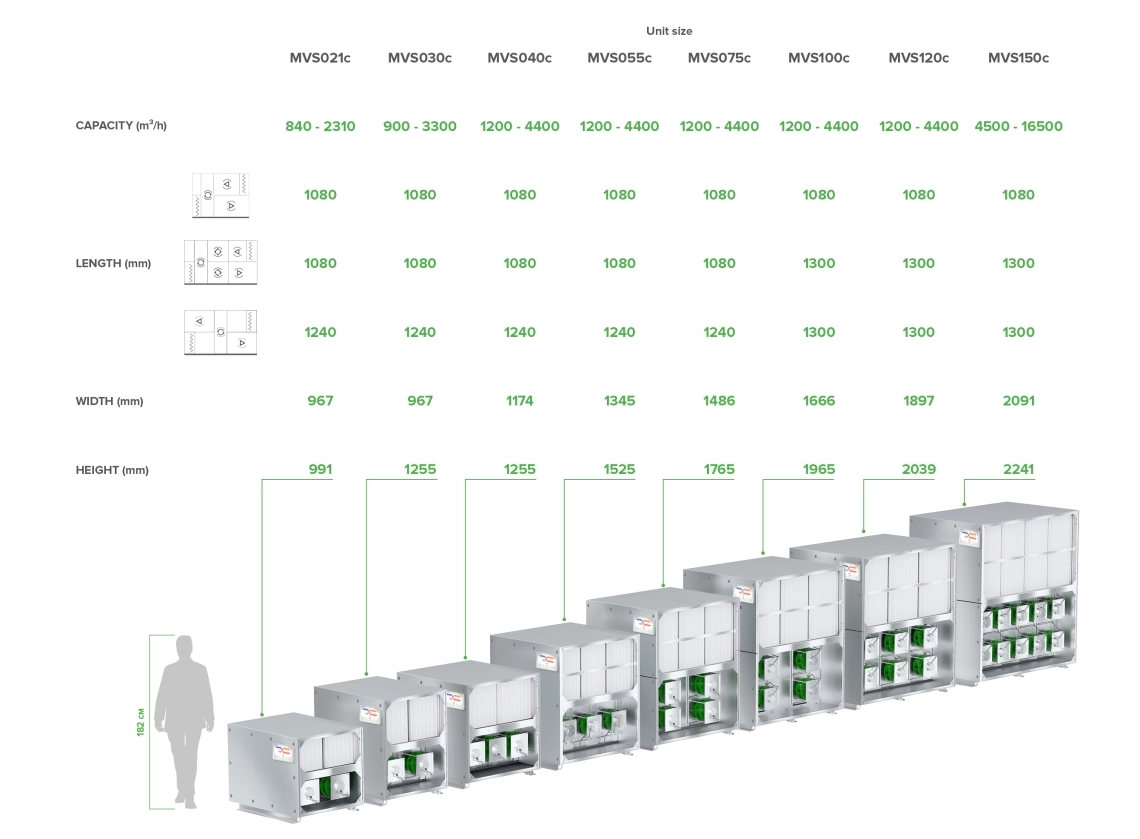

MyCond BreezMe FC dimensions model range performance
