Modulárne tepelné čerpadlo Invertor série MCU-YHI

Úspora energie celého meniča

Trieda energetickej účinnosti 1 podľa dvojitej klasifikačnej schémy založenej na sezónnom ukazovateli energetickej účinnosti (SEER) počas prevádzky chladenia a vykurovania. Úspora energie až 26 % v celom rozsahu SEER.

Rôzne aplikácie

Toto riešenie je vhodné na bežné použitie v interiéri, ako aj na špeciálne procesné a hygienické podmienky, prevádzku len na chladenie, nízke teploty a extrémne teplo atď. Jednotka podporuje celý rad alternatívnych aplikácií.

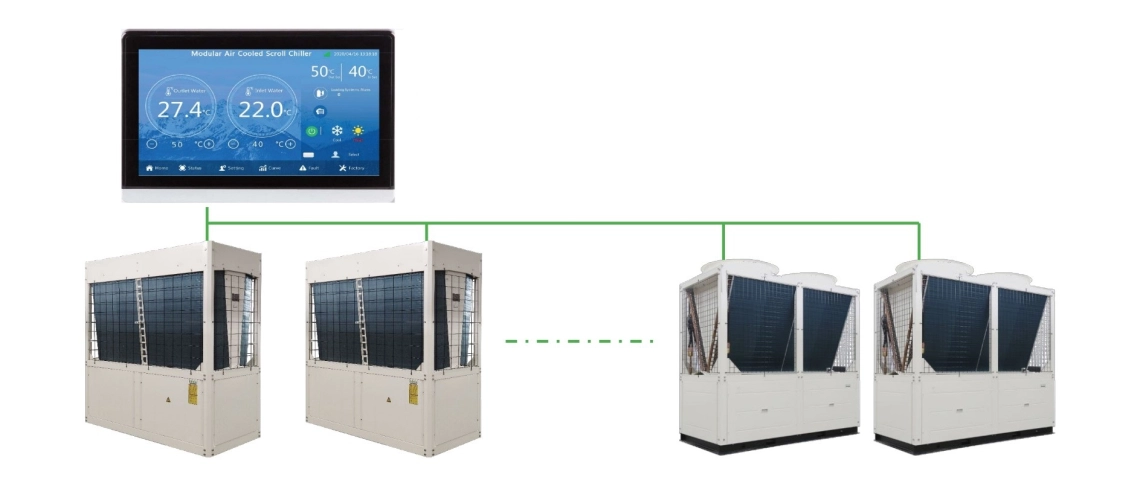

Inteligentná kombinácia

Až 16 modulov s pevnými otáčkami (YH\YHE) a moduly s frekvenčným meničom možno ľubovoľne kombinovať. To umožňuje splniť rôzne požiadavky projektu, napríklad na úsporu energie.

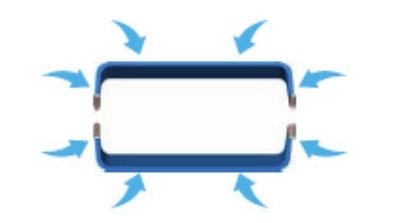

Všestranný prívod vzduchu

Výmenník tepla sa skladá z dvoch častí v tvare písmena U,

s o 45 % väčšou plochou na strane vzduchu a rovnomerným celoplošným návratom vzduchu.

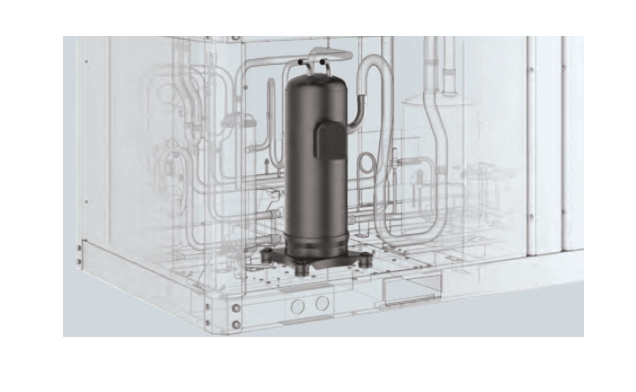

Vlastný riadiaci program pohonu

Jednotka je poháňaná motorom BLDC, pričom riadiaci program s 8 000 počítaniami za sekundu a dvojitou filtráciou zabraňuje výpadkom napájania pri akejkoľvek úrovni frekvencie.

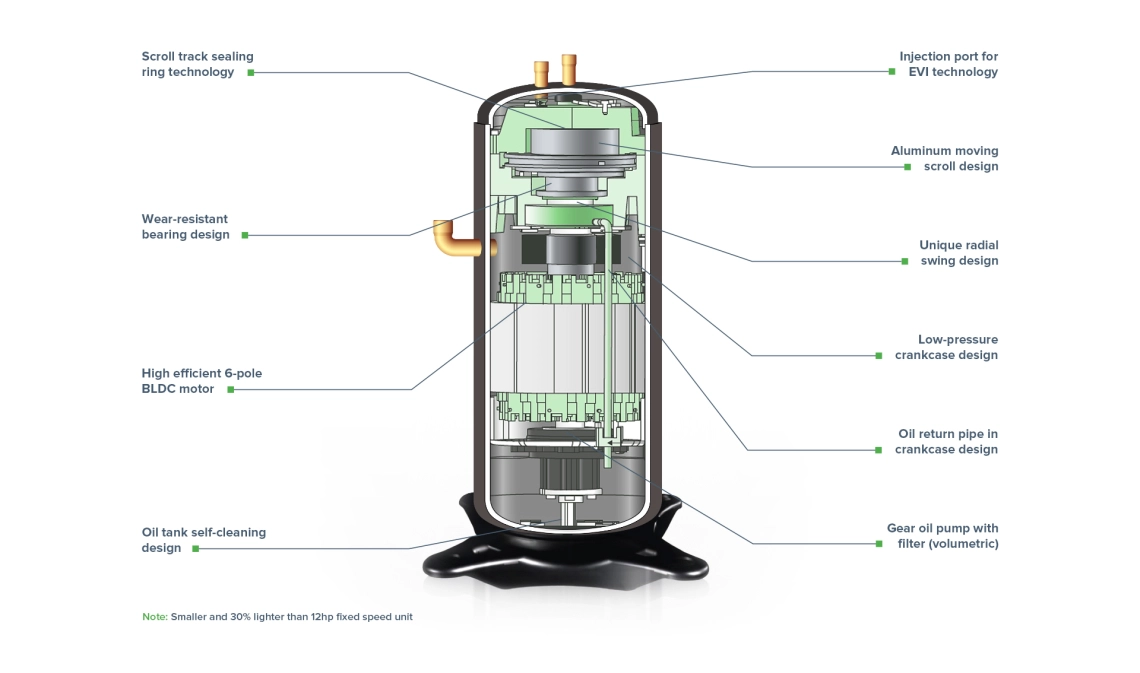

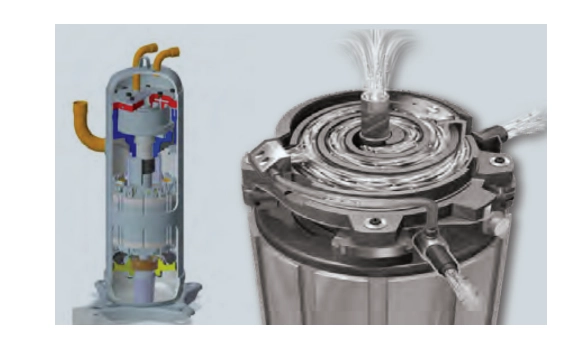

Prevádzka poháňaná meničom a presné nastavenie výkonu

Výkonný invertorový kompresor podporuje plynulé nastavenie výkonu v rozsahu 15 % až 100 %. Dobre funguje aj pri čiastočnom zaťažení, čím sa vyhýba častým štartom a zastaveniam. Použitie technológie EVI umožňuje prevádzku v extrémne nízkych alebo vysokých teplotách.

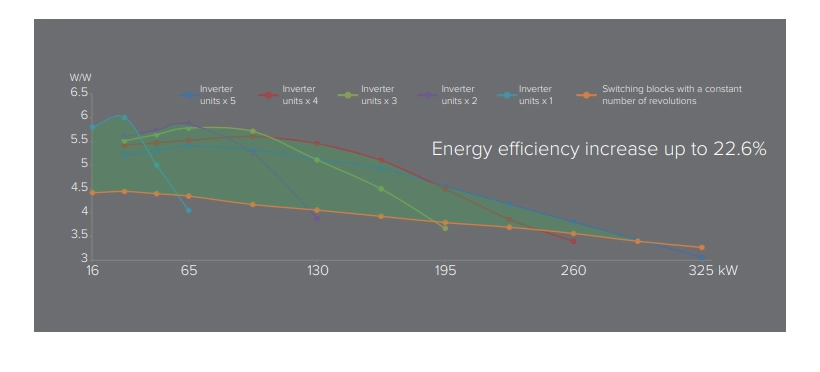

Riadenie vyvažovania

Čiastočné zaťaženie má počas prevádzky prioritu. Pri spoločnej prevádzke viacerých jednotiek je každý kompresor frekvenčne riadený prostredníctvom inteligentného riadenia, ktoré zabezpečuje vyváženú prevádzku v energeticky efektívnej oblasti výkonovej krivky.

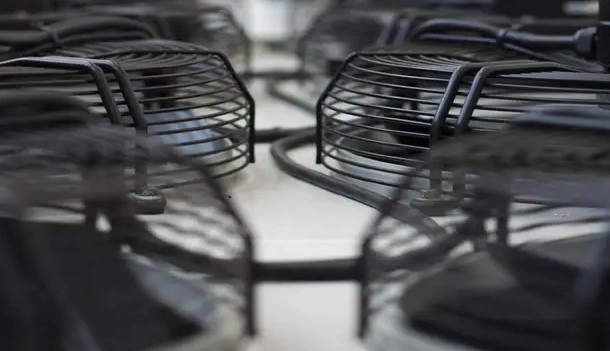

Technologický dizajn

• Komponenty tepelného čerpadla sú úplne skryté, aby sa zabránilo ich poškodeniu
• Zvýšená účinnosť výmeny tepla vďaka zväčšenej ploche nasávaného vzduchu
• Plechový kryt lakovaný vo farbe slonovej kosti
• Výrazná konštrukcia invertora s technológiou zdokonaleného vstrekovania pár (EVI)
• Vysokoúčinný plášťový a rúrkový výmenník tepla

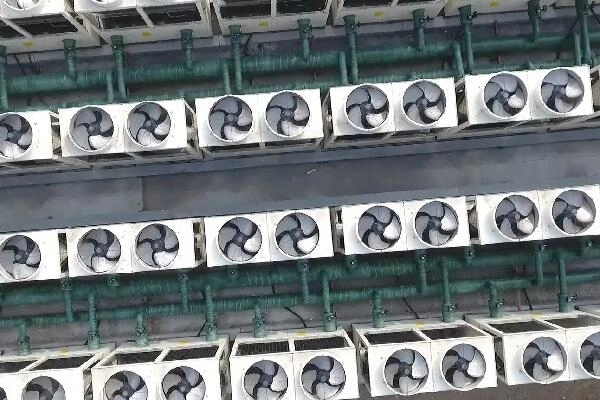

Komunikačné a riadiace funkcie

• Modulárna konštrukcia na jednoduchú kombináciu jednotiek

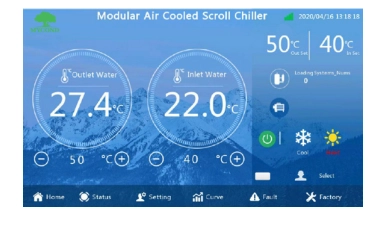

• Ľahko ovládateľný dotykový ovládací panel (príslušenstvo)

• Podpora diaľkového ovládania prostredníctvom MODBUS

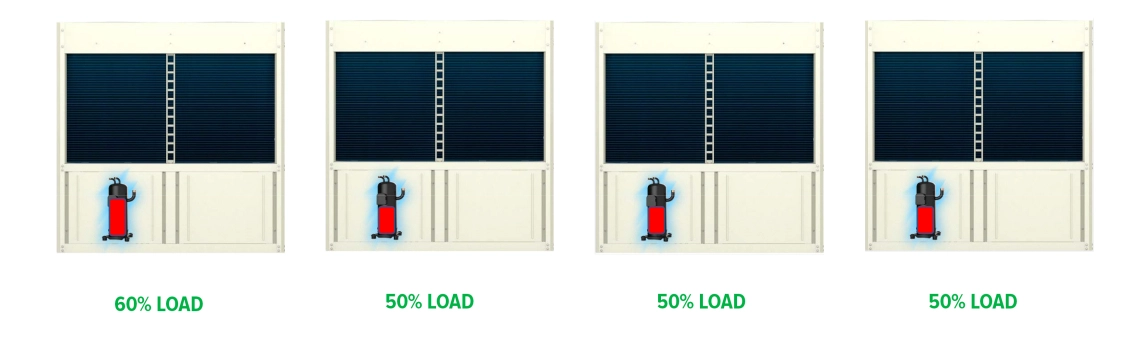

Prioritná prevádzka pri čiastočnom zaťažení

Pri kombinácii viacerých modulov sa inteligentne riadi frekvencia každého kompresora, pričom sa uprednostňuje prevádzka v energeticky efektívnej oblasti čiastočného zaťaženia. Zároveň sa vyrovnáva čas prevádzky kompresora a zaťaženie, aby sa uľahčilo rovnomerné opotrebovanie každého kompresora modulu.

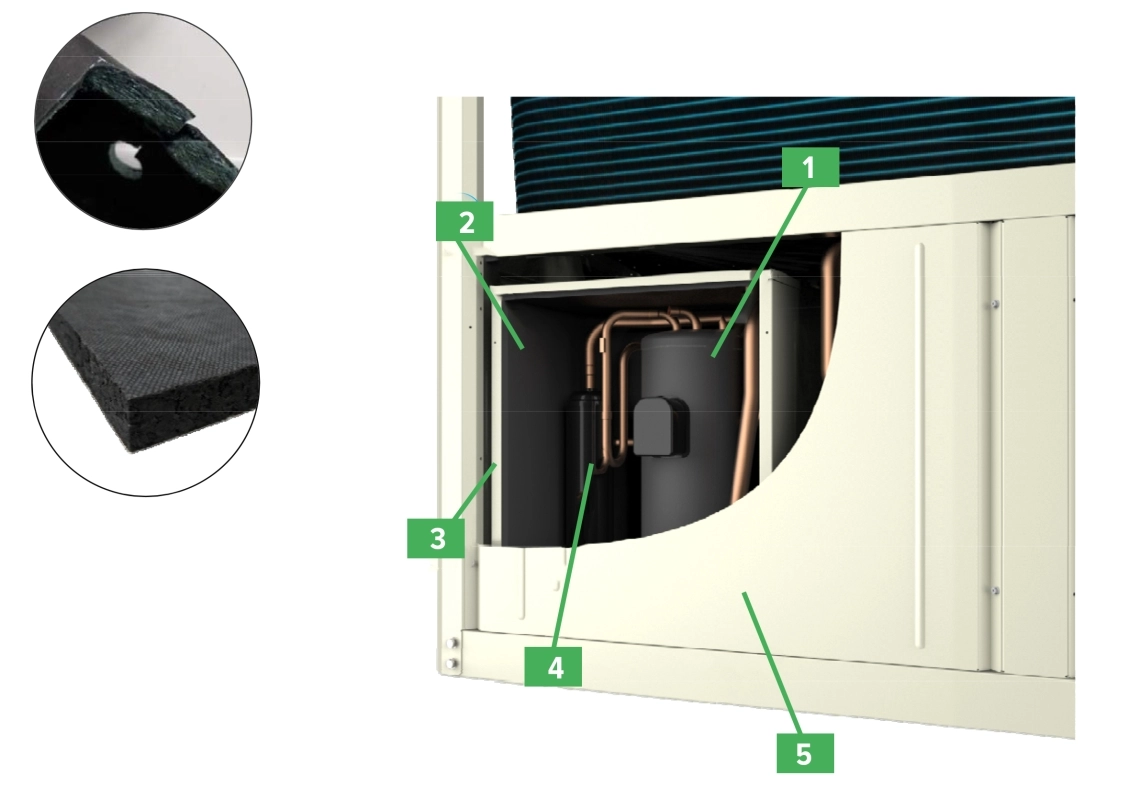

Patentovaná 5-stupňová zvuková izolácia kompresorového priestoru

1. Akustický blok. Zelená plsť s materiálom z butylovej gumy na zníženie frekvencie hluku
2. Mimoriadne tichý akustický panelový absorbér. Penový tlmiaci materiál s vysokou hustotou na účinné pohlcovanie vibrácií a hluku v rôznych frekvenciách
3. Hermetický zvukovoizolačný box
4. Sacie a výtlačné medené potrubie, odlučovač oleja, tlmič hluku atď. umiestnené v zvukotesnom boxe kompresora
5. Ochranný panel okolo jednotky na ďalšie blokovanie hluku

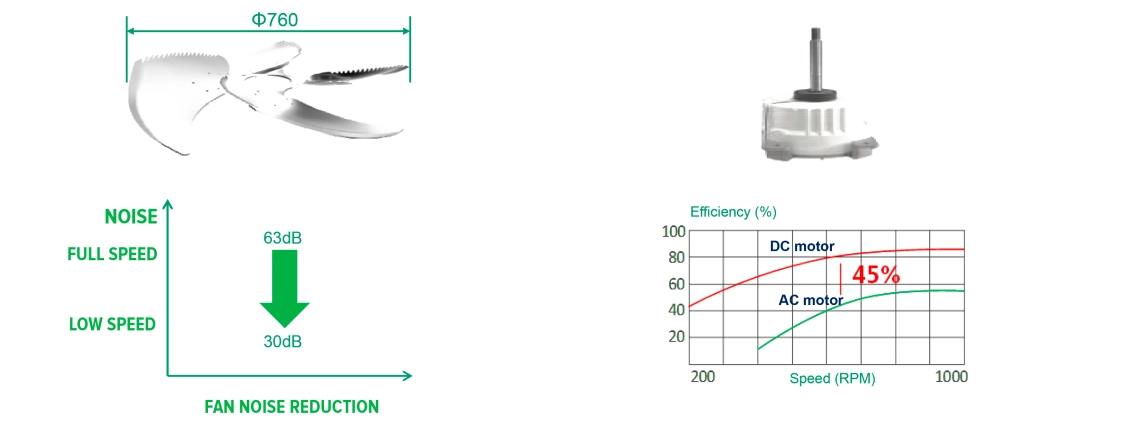

Axiálny ventilátor s najväčším priemerom v odvetví pri rovnakom prietoku vzduchu

Pílové veľké obežné koleso, nízke otáčky, nízke otáčky ventilátora, prevádzkový hluk pri nízkych otáčkach pre dvojitý ventilátor ako 30 dB. Bezkartáčový motor ventilátora s plným jednosmerným prúdom sa vyznačuje plynulou reguláciou otáčok v rozsahu 15 - 100 % a stabilnejšou prevádzkou, čím sa dosahuje vyššia energetická účinnosť pri súčasnom znížení hlučnosti.

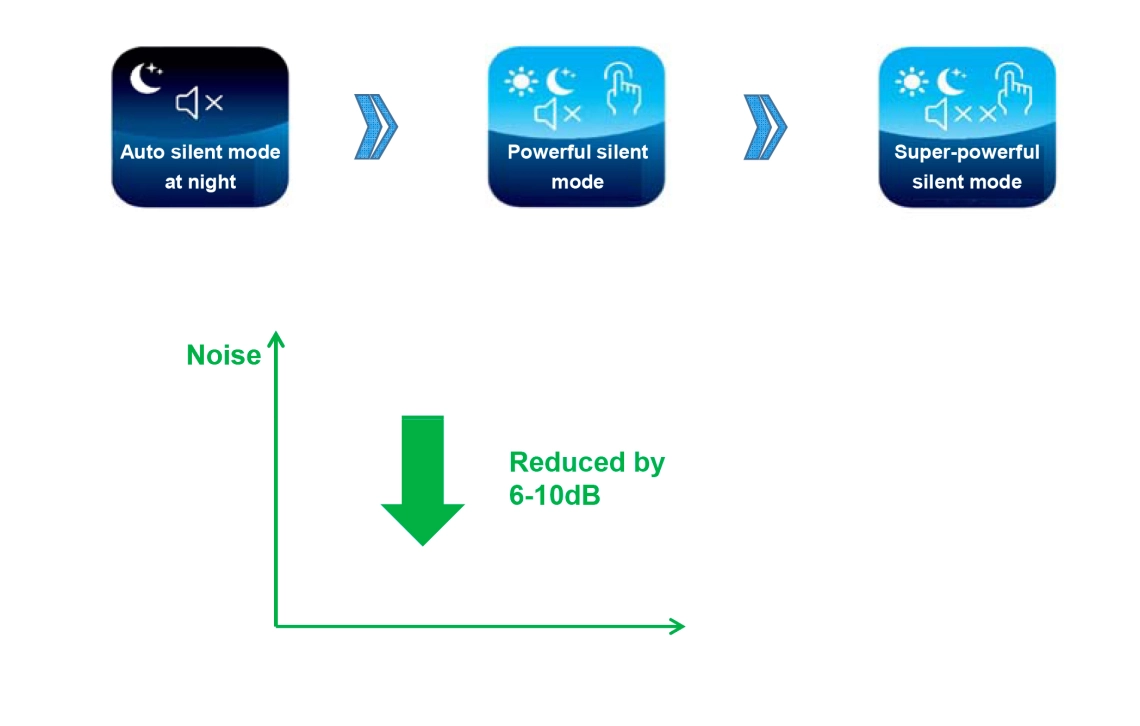

Premena frekvencie a zníženie hlučnosti

Tri tiché režimy s možnosťou voľby
. Vďaka nastaveniam káblového ovládača jednotka automaticky obmedzuje prevádzkovú frekvenciu kompresora a ventilátora a aktívne znižuje hluk, aby splnila vyššie požiadavky zákazníkov.

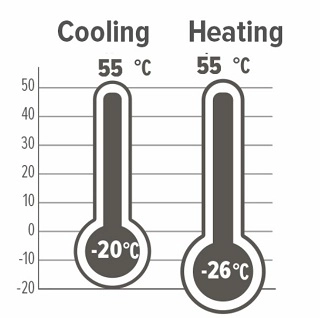

Prevádzkový rozsah

Vďaka dlhoročným skúsenostiam s vývojom a konštrukciou chladiacich zariadení spoločnosť úspešne implementovala technológiu vylepšeného vstrekovania pár (EVI) a invertorovú technológiu a dosiahla prelom v prevádzke modulárnych tepelných čerpadiel, prevádzkový rozsah sa zvýšil.

Poznámky:
1. Menovitý chladiaci výkon a menovitá spotreba energie počas chladenia boli testované pri menovitom prietoku vody, teplote výstupnej vody 7 °C a teplote okolia 35 °C (suchý teplomer).
2.Menovitý vykurovací výkon bol testovaný pri menovitom prietoku vody, teplote výstupnej vody 45 °C a teplote okolitého vzduchu 7 °C (suchý teplomer) / 6 °C (vlhký teplomer).
