Problém ventilácie v ochranných stavbách
Úschovné priestory a bunkre, bez ohľadu na ich určenie – či už ide o ochranné stavby civilnej ochrany, vojenské objekty alebo podzemné skladovacie priestory – čelí kritickému problému: zabezpečenie kvalitnej výmeny vzduchu v uzavretom priestore. Bez riadnej ventilácie tieto stavby, navrhnuté na dlhodobé pobyty ľudí, nemusia splniť svoju ochrannú funkciu kvôli rýchlemu zhoršeniu kvality vzduchu.
Vzduch – zdroj číslo jedna v úschovniach
Ak sa zohľadnia životne dôležité zdroje v podmienkach dlhodobého pobytu v ochranných stavbách, čerstvý vzduch zaujíma prvú pozíciu z hľadiska kritickosti, predchádzajúc dokonca vode a jedlu. Človek môže prežiť bez jedla niekoľko týždňov, bez vody – niekoľko dní, ale bez dostatočného množstva kyslíka – len niekoľko minút. V uzavretom priestore úschovne môže priemerná skupina ľudí vyčerpať zásobu kyslíka a dosiahnuť kritické koncentrácie CO₂ za niekoľko hodín.
Pri plánovaní zásob pre úschovňu sa vedúci často sústreďujú na otázky výživy, zásobovania vodou, liekov a energetických zdrojov, niekedy podceňujúc systém ventilácie. Avšak bez riadnej výmeny vzduchu môžu byť všetky ostatné zásoby zbytočné – človek v prostredí s vysokou koncentráciou CO₂ a nízkym obsahom kyslíka rýchlo stráca pracovnú schopnosť, zažíva zhoršenie kognitívnych funkcií a nakoniec čelí priamemu ohrozeniu života.

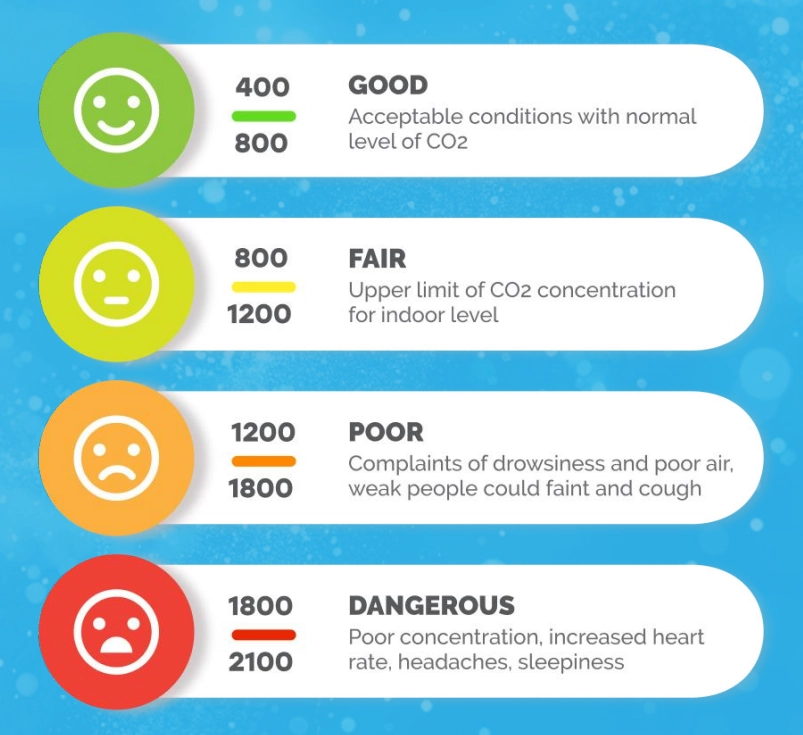

Táto infografika ukazuje úrovne koncentrácie CO₂ (oxid uhličitý) vo vzduchu a ich vplyv na človeka:
- 400-800 ppm: DOBRÉ Prijateľné podmienky s normálnou úrovňou CO₂
- 800-1200 ppm: USPOKOJIVO Horná hranica koncentrácie CO₂ pre miestnosti
- 1200-1800 ppm: ZLÉ Sťažnosti na ospalosť a zlý vzduch, slabí ľudia môžu omdlieť a kašľať
- 1800-2100 ppm: NEBEZPEČNÉ Zlá koncentrácia pozornosti, zvýšený pulz, bolesti hlavy, ospalosť
Poznámka: ppm (parts per million) - častíc na milión, jednotka merania koncentrácie CO₂ vo vzduchu
Práve preto by sa systém prívodnej a odvodnej ventilácie mal považovať za kritickú infraštruktúru úschovne, ktorá by mala byť navrhnutá s rovnakou starostlivosťou a spoľahlivosťou ako systémy zásobovania vodou alebo elektrickým prúdom.
Hlavné problémy vzdušného prostredia v hermetických stavbách:
- Hromadenie oxidu uhličitého (CO₂) pri dlhodobom pobyte ľudí
- Pokles úrovne kyslíka v uzavretom priestore
- Zvýšenie vlhkosti, ktoré podporuje rozvoj plesní a húb
- Hromadenie nepríjemných zápachov a toxických látok
- Absencia filtrácie od vonkajších znečistení v prípade mimoriadnych situácií
- Stagnujúci vzduch a prehriatie priestorov v letnom období
- Riziká hypoxie a otravy CO₂ pri dlhodobom pobyte
Riešenie problémov pomocou PZV
Prívodné a odvodné zariadenia (PZV) sú komplexným riešením na zabezpečenie riadneho mikroklímatu v úschovniach a bunkroch. Ich implementácia umožňuje vyriešiť množstvo kritických otázok:
Výhody inštalácie PZV:
Neprerušené dodávky čerstvého vzduchu
- Zabezpečenie normatívnej výmeny vzduchu (minimálne 10 m³/h na osobu)
- Podpora optimálnej úrovne kyslíka pre pohodlný pobyt
Odstránenie znečisteného vzduchu
- Efektívne odvádzanie CO₂, vlhkosti a iných produktov životnej činnosti
- Zníženie rizika rozvoja respiračných ochorení
Filtrácia vzduchu
- Ochrana pred vonkajšími znečisteniami (prach, alergény, rádioaktívne častice)
- Možnosť inštalácie špecializovaných filtrov (HEPA, uhlíkové) na čistenie od chemických a biologických hrozieb
Regulácia vlhkosti
- Prevencia kondenzácie na stenách a strope
- Ochrana zariadenia a materiálov pred koróziou a poškodením
Stabilizácia teplotného režimu
- Prevencia prehriatia od tepla vyžarovaného ľuďmi a zariadeniami
- Možnosť pripojenia dodatočných modulov na vykurovanie alebo chladenie
Zlepšenie sanitárno-hygienických podmienok
- Zníženie rizika šírenia infekčných ochorení
- Odstránenie nepríjemných zápachov
Efektívne využívanie energie
- Moderné PZV s rekuperáciou tepla umožňujú ušetriť až 75-85% tepelnej energie
- Zníženie nákladov na vykurovanie v chladnom období
Autonómnosť práce
- Možnosť fungovania z rezervných zdrojov napájania
- Režimy práce v rôznych podmienkach (bežný, mimoriadna situácia, autonómny)
Hlavné komponenty systému PZV pre úschovne a bunkre
Moderný prívodný a odvodný systém pre ochranné stavby sa skladá z nasledujúcich komponentov:

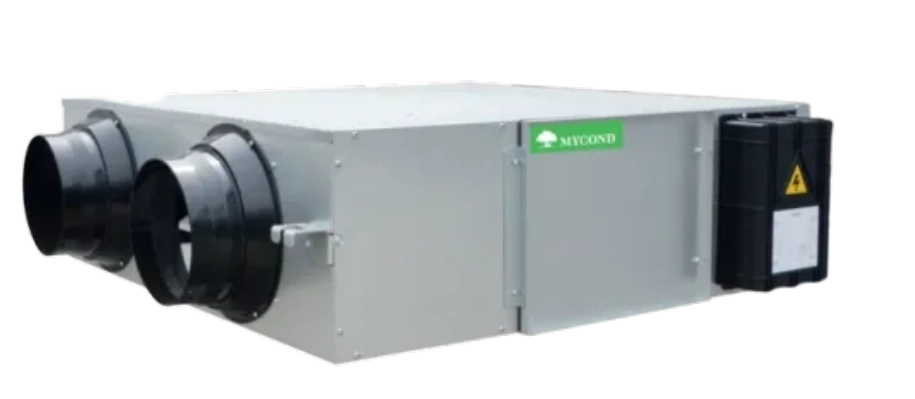

- Základný blok PZV
1) Prívodné a odvodné ventilátory
2) Tepelný výmenník (rekuperátor)
3) Systém automatického riadenia
4) Filtre základného čistenia - Systém vzduchovodov
1) Hlavné vzduchovody
2) Rozdeľovacie prvky (difuzory, mriežky)
3) Regulačné ventily a klapky
4) Hlukové tlmiče - Filtračné zariadenie
1) Filtre hrubého čistenia (G4)
2) Filtre jemného čistenia (F7-F9)
3) Špecializované filtre (HEPA H13-H14)
4) Uhlíkové filtre na sorpciu plynov a chemických látok - Hermetické ventily
1) Spätné ventily na prevenciu spätného ťahu
2) Výbuchu odolné ventily
3) Protipožiarne ventily - Systém riadenia a monitorovania
1) Senzory CO₂, kyslíka, vlhkosti, teploty
2) Kontroléry a programovateľné moduly
3) Systémy upozornenia a núdzového vypnutia
4) Panely diaľkového ovládania - Dodatočné moduly
1) Chladiace/ohrevné prvky
2) Odvlhčovače/zvlhčovače vzduchu
3) UV sterilizátory
4) Systémy záložného elektrického napájania
Alternatívne riešenia a náhrady
V podmienkach obmedzených zdrojov alebo špecifických požiadaviek môžu byť použité alternatívne komponenty:
Zjednodušené systémy ventilácie
- Kanalizačné ventilátory namiesto komplexného PZV
- Samostatné prívodné a odvodné zariadenia bez rekuperácie
- Mechanické systémy s ručným ovládaním
Alternatívne filtračné riešenia
- Domáce uhlíkové filtre
- Filtre s použitím nespecializovaných materiálov (syntetické tkaniny, vata)
- Viacvrstvové mechanické filtre
Zjednodušené vzduchovody
- Flexibilné vzduchovody namiesto pevných kovových
- Plastové rúry zodpovedajúceho priemeru
- Improvizované rozdeľovacie prvky
Autonómne riešenia
- Prenosné generátory na napájanie systému
- Ručné ventilátory pre mimoriadne situácie
- Chemické čističe vzduchu (na krátkodobé použitie)
Alternatívne systémy kontroly
- Autonómne senzory s batériovým napájaním
- Zjednodušené mechanické indikátory tlaku a vlhkosti
- Časovače namiesto automatických kontrolérov
Záver
Inštalácia prívodných a odvodných zariadení v úschovniach a bunkroch nie je len otázkou pohodlia, ale kritickou nevyhnutnosťou na zabezpečenie bezpečnosti a zdravia ľudí počas dlhodobého pobytu v uzavretých priestoroch. Moderné PZV ponúkajú komplexné riešenie na zabezpečenie normatívnej výmeny vzduchu, filtrácie a kontroly kvality vzduchu.
Pri navrhovaní a inštalácii takýchto systémov je dôležité zohľadniť špecifiku konkrétnej stavby, počet ľudí, dĺžku autonómnej prevádzky a potenciálne vonkajšie hrozby. Správne vybraný a nainštalovaný systém PZV výrazne zvyšuje ochranné vlastnosti bunkrov a úschovní, pričom ich transformuje z jednoduchého fyzického úkrytu na plnohodnotné prostredie pre dlhodobý bezpečný pobyt ľudí.
