Vzduchotechnické jednotky zavesené BreezMe série CL

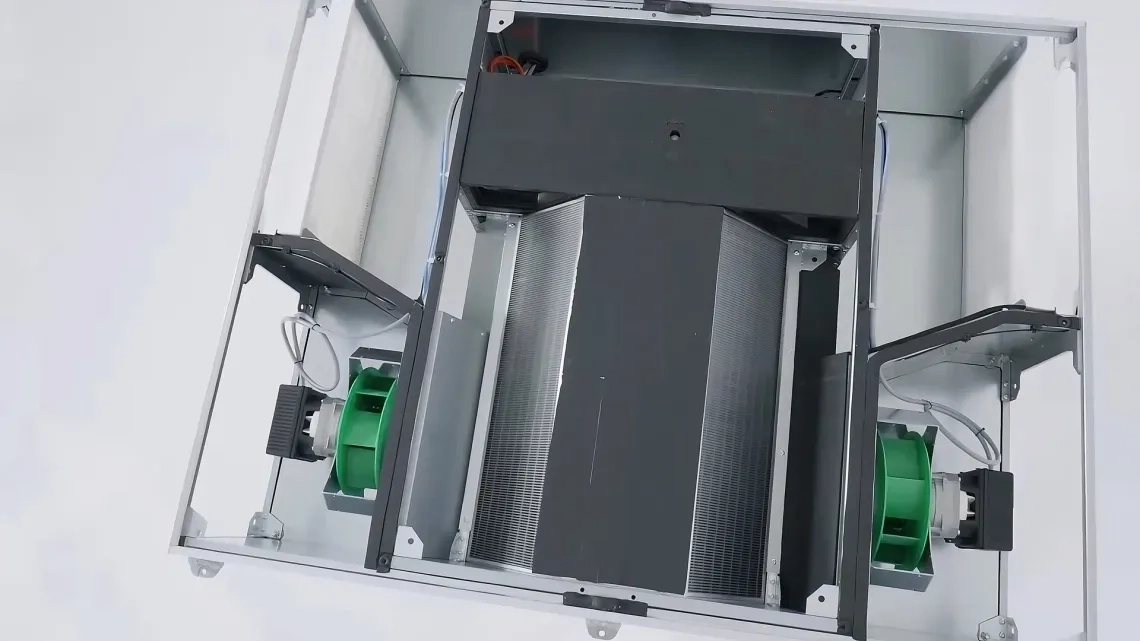

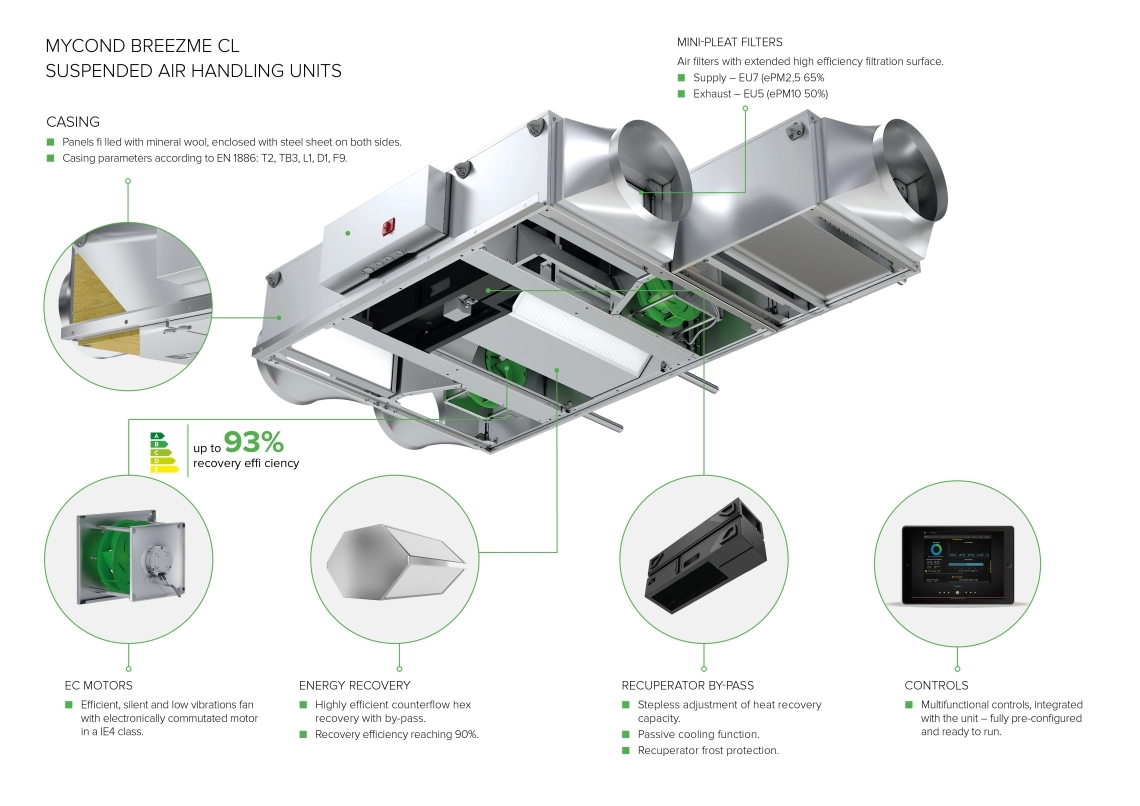

Závesné vetracie jednotky Mycond BreezMe CL sú energeticky účinné zariadenia so zabudovaným šesťhranným protiprúdovým rekuperátorom, EC motormi, filtrami Mini-Pleat a zabudovaným systémom automatizácie (Plug&Play).

Prietok vzduchu: 150 ... 3300 m3/h

Chcete si kúpiť alebo máte otázky?

Vzduchotechnické jednotky zavesené BreezMe série CL

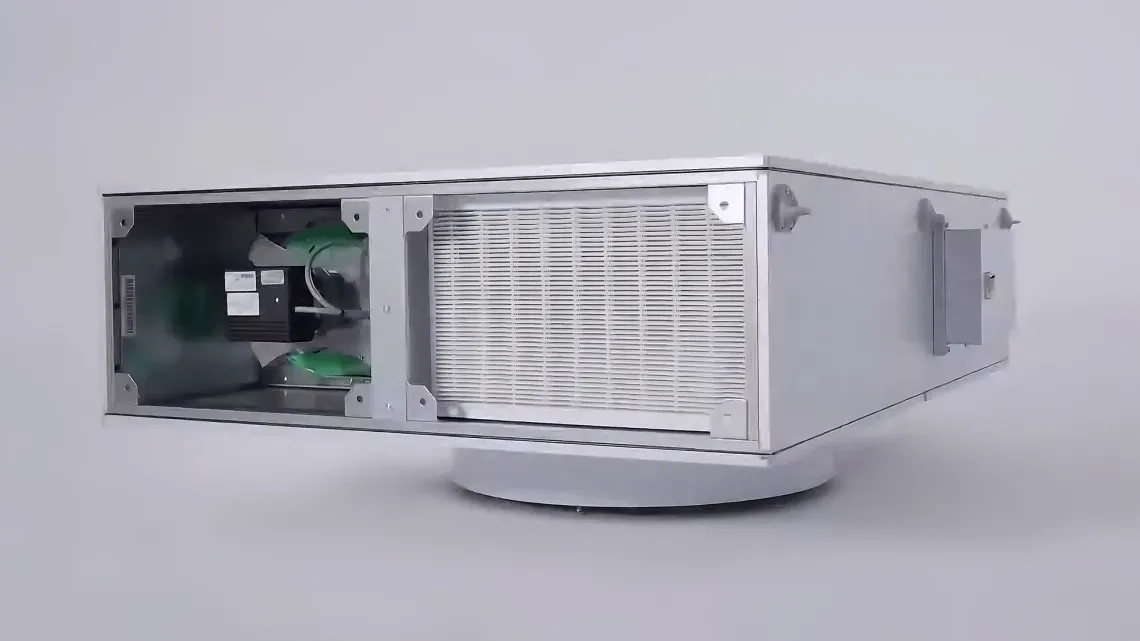

Kompaktné závesné vzduchotechnické jednotky sú určené na inštaláciu do stropných priestorov.

Účinné vetranie

Jednotka nahrádza vydýchaný vzduch v miestnosti výmenou za čerstvý filtrovaný vzduch z exteriéru, aby ste si mohli vychutnať komfort prostredia.

Konštrukcia

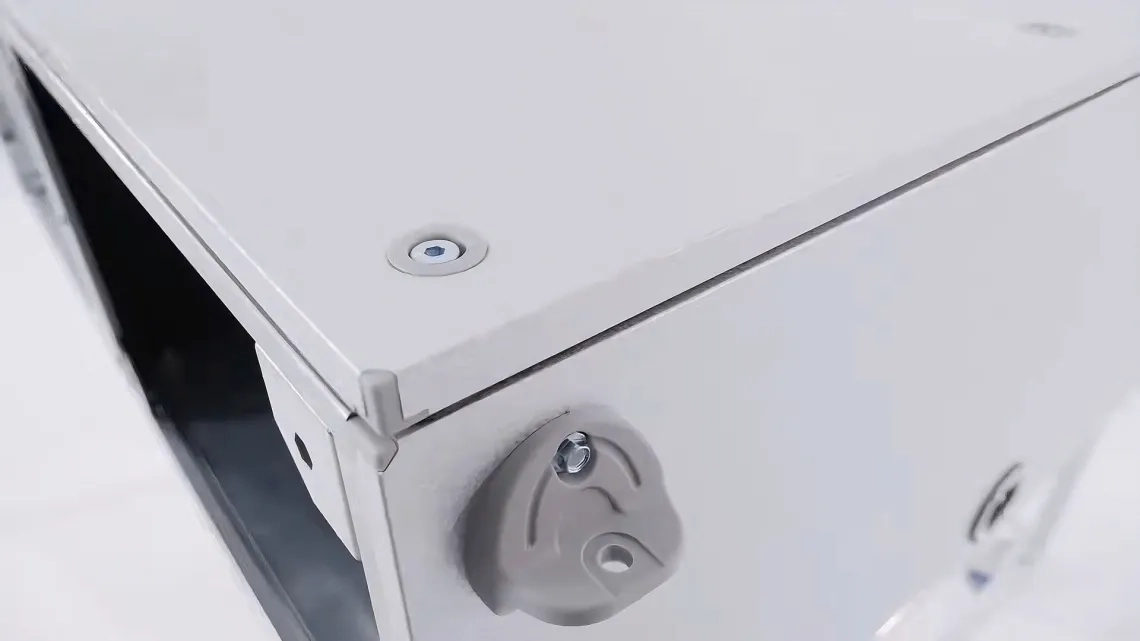

Jednotky sú skonštruované z izolačných panelov z minerálnej vlny pokrytých aluzinkovým plechom (AZ 150).
Panely sú pripevnené k oceľovej nosnej konštrukcii, ktorá zabezpečuje tuhosť celej jednotky.

Energetická účinnosť

Kompaktné závesné vzduchotechnické jednotky sa vyznačujú vysokou účinnosťou spätného získavania tepla, ktorá dosahuje 90 %.

Automatizácia

Kompaktné vzduchotechnické jednotky v závesnom vyhotovení sú vybavené multifunkčnou automatizáciou integrovanou do jednotky (Plug&Play).
Automatizácia umožňuje diaľkové riadenie prevádzky vzduchotechnickej jednotky prostredníctvom vizualizácie alebo vzdialeného HMI Advance.

Filtre

MINIPLYŠOVÉ FILTRE

Vysoko absorpčné kompaktné filtre s veľkou filtračnou plochou.

Prívod - trieda EÚ 7

Výfukové - trieda EÚ 5

Údaje o základnej vzduchotechnickej jednotke

Veľkosť vzduchotechnickej jednotky	Kapacita menovitá	Rozsah výkonu	Výška	Šírka	Výška pripojenie potrubie	Šírka pripojenie kanál
Jednotky	^m3/h	^m3/h	mm	mm	mm	mm
MVS005s	500	150 - 650	400	790	318	315
MVS010s	1000	300 - 1100	400	1150	318	515
MVS015s	1500	450 - 1650	400	1550	318	715
MVS020s	2000	600 - 2200	490	1610	408	743
MVS030s	3000	900 - 3300	490	2160	408	1018

Dĺžky úsekov

Veľkosť panelu	Základný panel	F	H	C	HC
		Ďalšie funkcie úpravy vzduchu
	(mm)	(mm)	(mm)	(mm)	(mm)
MVS005s	1230	200	200 - 460	370 - 460	460 - 920
MVS010s	1500	200	200 - 460	370 - 460	460 - 920
MVS015s	1500	200	200 - 460	370 - 460	460 - 920
MVS020s	1828	200	200 - 460	370 - 460	460 - 920
MVS030s	1828	200	200 - 460	370 - 460	460 - 920

Prvky na pripojenie k potrubiu

Rozmery ŠxV (mm)	MVS005s	MVS010s	MVS015s	MVS020s	MVS030s
Flexibilné pripojenie	305 x 288	485 x 288	685 x 288	730 x 375	1005 x 375
Vzduchová klapka	305 x 288	485 x 288	685 x 288	730 x 375	1005 x 375
Obdĺžniková redukcia potrubia	330 x 310/300 x 300	510 x 310/400 x 350	710 x 310/400 x 350	740 x 400/500 x 400	1015 x 400/800 x 400
Redukcia kruhového potrubia	330 x 310/ 355	510 x 310/355	710 x 310/355	740 x 400/450	1015 x 400/450

Hlavné parametre

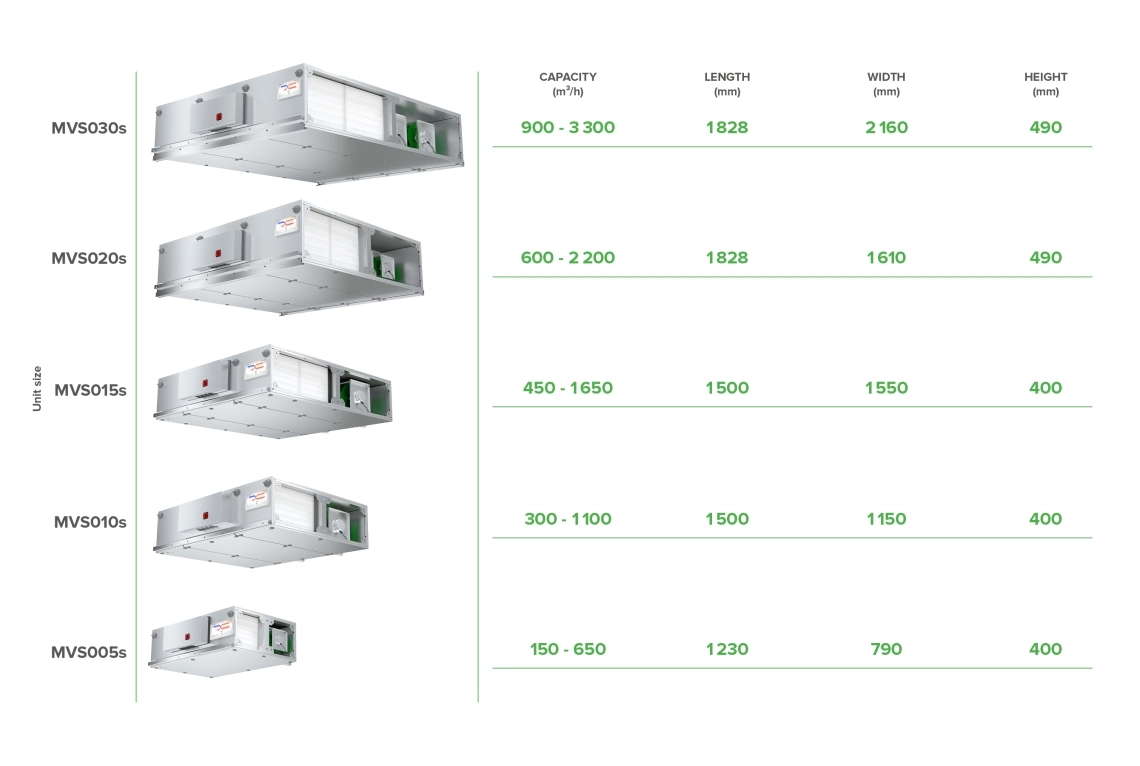

MyCond BreezMe CL Main parameters
