Vysoké kanálové ventilátorové jednotky ESP série DFCL

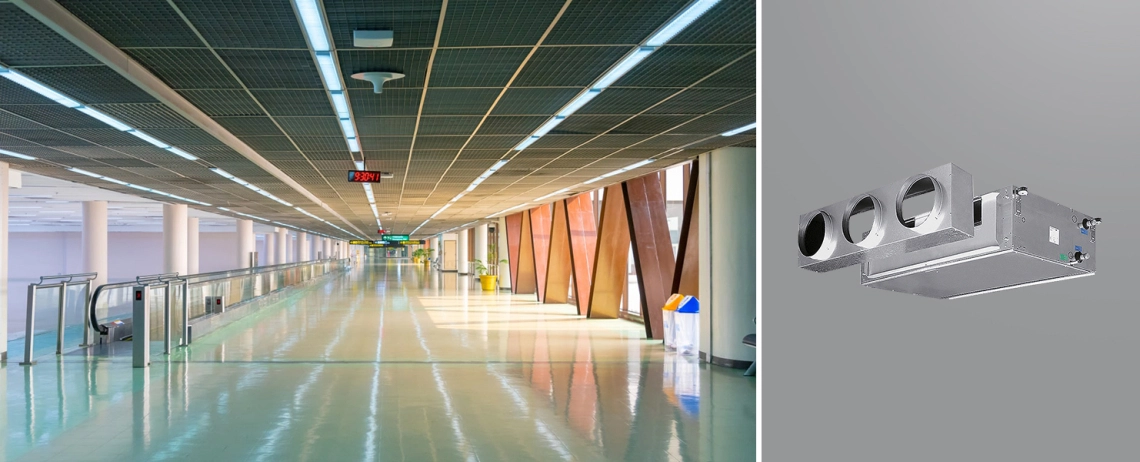

Vysokotlakový kanálový ventilátor sa najčastejšie používa vo veľkých priestoroch s vysokými stropmi, ako sú konferenčné sály, hotely, letiská, múzeá a iné veľké budovy. Vysoký tlak vzduchu, ktorý poskytuje kanálový fan coil, umožňuje rovnomernú distribúciu vzduchu v celom priestore, čo poskytuje príjemné podmienky pre obyvateľov

Chladiaci výkon: 4,17 ... 38,28 kW

Vykurovací výkon: 8,76 ... 50,95 kW

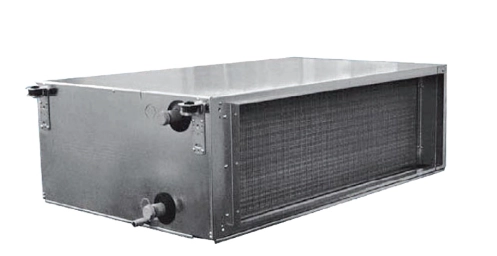

Vysoké kanálové ventilátorové jednotky ESP série DFCL

Široká škála výkonov, 2-trubkové verzie, ako aj prídavný 4-trubkový výmenník tepla na vykurovanie umožňujú ich použitie v širokom rozsahu aplikácií. A možnosť ovládania cez Wi-Fi ( ako voliteľné príslušenstvo) umožňuje kontrolu klímy odkiaľkoľvek na svete.

4-pipe heat exchanger for heating

Kľúčové vlastnosti :

Vysoká flexibilita pri navrhovaní klimatizačných systémov na skrytú montáž.
Významné kapacity pre veľké priestory.
Statický tlak do 180 Pa vo veľkostiach 1-5 a do 400 Pa vo veľkostiach 6-7.
Nízka hladina hluku.
Široký prevádzkový rozsah teplôt vstupnej vody.

Výhody :

Rám pozostáva zo samonosných pozinkovaných oceľových panelov s protihlukovou/tepelnou izoláciou (trieda M1).
Vzduchový filter s možnosťou regenerácie, pripevnený k pozinkovanému rámu, ľahko prístupný na čistenie a kompatibilný so syntetickým filtrom G3 48 mm (účinnosť čistenia 84 %).
Tichý odstredivý ventilátor z pozinkovanej ocele s dvojitým obežným kolesom, inštalovaný na rovnakom hriadeli ako motor. Jednofázové napájanie 230 V, 50 Hz.
Vysoko účinný výmenník tepla je vyrobený z medených rúrok s hliníkovými lamelami. Štandardne je pripojenie na ľavej strane. Pripojenie potrubia na pravej strane je na požiadanie.
Široký prevádzkový rozsah teplôt vstupnej vody.

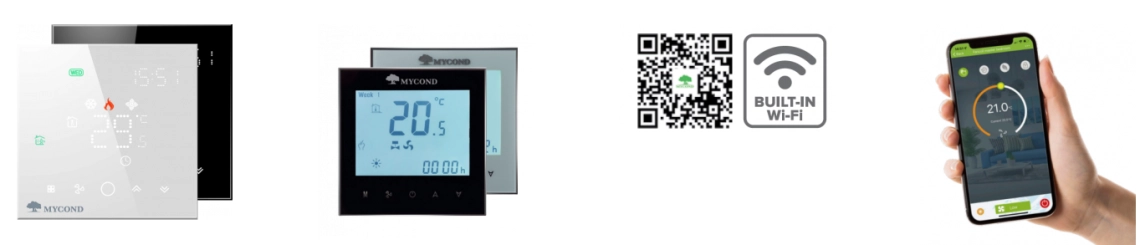

Optimálna súprava automatizácie pre cenovo dostupné a jednoduché ovládanie pomocou smartfónu

The optimal set

2-rúrkové 3-riadkové fan-coily. Technické údaje

Technické údaje	Jednotky	DFCL 13			DFCL 23			DFCL 33			DFCL 43			DFCL 53
Počet rýchlostí		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Prietok vzduchu	^m3/h	995	1340	1925	855	1550	2510	1815	2300	2790	2265	2855	3400	2905	3540	4400
Celkový chladiaci výkon	kW	4,05	4,78	5,78	4,32	6,14	7,90	7,43	8,44	9,36	9,63	10,91	11,91	12,67	14,07	15,79
Zjavný chladiaci výkon	kW	3,42	4,24	5,49	3,29	5,08	7,12	6,02	7,10	8,16	7,70	9,05	10,16	10,31	11,82	13,78
Vykurovací výkon	kW	7,91	9,73	12,33	7,75	11,92	16,44	14,27	16,80	19,10	18,06	21,21	23,85	23,64	27,14	31,42
Tlaková strata (chladenie)	kPa	7,0	9,6	13,7	8,7	16,9	27,4	18,7	23,8	28,8	18,4	23,5	28,0	17,2	21,2	26,5
Tlaková strata (vykurovanie)	kPa	4,8	7,1	11,0	5,1	14,1	20,9	12,3	16,6	21,1	9,2	12,5	15,5	10,9	14,1	18,4
Spotreba energie	W	136	175	240	180	273	340	390	470	523	445	550	680	541	703	885
Hladina akustického výkonu	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Hladina akustického tlaku*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

Údaje sa vzťahujú na tieto podmienky:

Chladenie: teplota vnútorného vzduchu +27 °C (suchý teplomer), +19 °C (vlhký teplomer); teplota vstupnej/výstupnej vody +7/+12 °C.

Vykurovanie: teplota vnútorného vzduchu +20 °C; teplota vstupnej/výstupnej vody +60/50 °C.

2-rúrkové 4-riadkové fan-coily. Technické údaje

Technické údaje	Jednotky	DFCL14			DFCL 24			DFCL 34			DFCL 44			DFCL 54
Počet rýchlostí		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Prietok vzduchu	^m3/h	940	1315	1835	855	1535	2360	1795	2265	2745	2245	2820	3340	2885	3505	4330
Celkový chladiaci výkon	kW	4,67	5,71	6,84	5,04	7,36	9,39	8,94	10,24	11,43	11,47	13,12	14,38	14,99	16,80	18,93
Zdanlivý chladiaci výkon	kW	3,72	4,79	6,09	3,70	5,82	7,95	6,90	8,17	9,40	8,79	10,38	11,68	11,63	13,41	15,63
Vykurovací výkon	kW	8,76	11,22	14,20	8,77	13,76	18,71	16,43	19,50	22,36	20,86	24,69	27,90	27,08	31,31	36,49
Tlaková strata (chladenie)	kPa	6,0	8,8	12,4	6,7	13,5	21,4	16,3	21,0	25,8	14,6	18,8	22,6	13,5	16,8	21,2
Tlaková strata (vykurovanie)	kPa	3,9	6,1	9,5	3,7	8,6	15,2	9,9	13,7	17,7	8,7	12,0	15,1	8,0	10,6	14,0
Spotreba energie	W	130	173	232	180	268	340	380	464	520	445	550	680	536	689	868
Hladina akustického výkonu	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Hladina akustického tlaku*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

Údaje sa vzťahujú na tieto podmienky:
Chladenie: teplota vnútorného vzduchu +27 °C (suchý teplomer), +19 °C (vlhký teplomer); teplota vstupnej/výstupnej vody +7/+12 °C.
Vykurovanie: teplota vnútorného vzduchu +20 °C; teplota vstupnej/výstupnej vody +50/45 °C.

4-rúrkové jednotky s fan-coilom. Technické údaje

Technické údaje	Jednotky	DFCL 14+1			DFCL 24+1			DFCL 34+1			DFCL 44+1			DFCL 54+1
Počet rýchlostí		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Prietok vzduchu	^m3/h	910	1290	1775	850	1520	2285	1780	2235	2700	2225	2790	3295	2865	3475	4265
Celkový chladiaci výkon	kW	4,57	5,65	6,75	5,03	7,32	9,23	8,90	10,17	11,32	11,42	13,04	14,29	14,93	16,74	18,80
Zjavný chladiaci výkon	kW	3,62	4,72	5,96	3,69	5,77	7,77	6,86	8,10	9,29	8,74	10,30	11,58	11,58	13,34	15,48
Vykurovací výkon	kW	4,49	5,46	6,47	4,76	6,73	8,30	8,03	9,07	9,99	10,50	11,86	12,95	13,37	14,85	16,58
Tlaková strata (chladenie)	kPa	5,8	8,6	12,0	6,6	13,4	20,7	16,1	20,7	25,4	14,5	18,6	22,3	13,4	16,7	20,9
Tlaková strata (vykurovanie)	kPa	15,3	21,8	29,6	15,7	29,6	43,5	18,2	22,7	27,1	32,2	40,3	47,2	29,7	36,1	44,1
Spotreba energie	W	127	170	226	176	262	330	375	458	515	440	542	670	530	678	851
Hladina akustického výkonu	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Hladina akustického tlaku*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

4-rúrkové jednotky s fan-coilom. Technické údaje

Technické údaje	Jednotky	DFCL 13+1			DFCL 23+1			DFCL 33+1			DFCL 43+1			DFCL 53+1
Počet rýchlostí		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Prietok vzduchu	^m3/h	940	1315	1835	855	1535	2360	1795	2265	2745	2245	2820	3340	2885	3505	4330
Celkový chladiaci výkon	kW	3,92	4,74	5,64	4,32	6,11	7,66	7,38	8,37	9,30	9,58	10,84	11,80	12,61	14,01	15,63
Zdanlivý chladiaci výkon	kW	3,28	4,18	5,30	3,29	5,05	6,83	5,97	7,03	8,07	7,65	8,97	10,04	10,26	11,76	13,62
Vykurovací výkon	kW	4,58	5,51	6,58	4,78	6,76	8,44	8,07	9,12	10,08	10,53	11,93	13,04	13,42	14,92	16,73
Tlaková strata (chladenie)	kPa	6,6	9,4	13,2	8,7	16,8	25,8	18,4	23,5	28,4	18,3	23,2	27,5	17,1	21,0	26,1
Tlaková strata (vykurovanie)	kPa	13,7	19,2	26,5	15,9	29,8	44,8	18,4	23,0	27,5	32,4	40,8	47,8	30,0	36,4	44,6
Spotreba energie	W	130	173	232	180	268	340	380	464	520	445	550	680	536	689	868
Hladina akustického výkonu	dB(A)	46	52	59	47	57	65	58	62	66	60	65	69	64	69	75
Hladina akustického tlaku*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	55	55	60	66

Vysoko výkonné jednotky s fan-coilom so 4- a 6-radovým výmenníkom tepla A

2-rúrkový systém

Technické údaje pri 150 Pa	Jednotky	DFCL 64			DFCL 66			DFCL 74			DFCL 76
Prietok vzduchu	^m3/h	1880	3385	4800	1860	3350	4740	3925	5070	7100	3920	5050	7030
Celkový chladiaci výkon	kW	12,42	18,73	22,89	14,36	22,59	28,28	21,54	25,33	30,63	26,09	31,17	38,42
Zdanlivý chladiaci výkon	kW	8,88	14,16	17,98	9,84	16,20	20,91	16,05	19,46	24,53	18,49	22,66	28,96
Vykurovací výkon	kW	20,86	33,52	43,60	22,58	37,53	49,77	39,34	47,85	61,14	44,20	54,45	70,64
Tlaková strata (chladenie)	kPa	7,4	15,3	22,6	9,2	20,5	31,4	14,4	19,3	27,6	18,3	25,1	37,1
Tlaková strata (vykurovanie)	kPa	3,9	9,1	14,7	4,4	11,0	18,2	8,5	12,1	18,8	9,7	14,2	22,6
Spotreba energie	W	570	788	1191	565	771	1163	1610	1738	2502	1605	1720	2452
Hladina akustického výkonu	dB(A)	63	71	77	63	71	77	71	75	81	71	75	81
Hladina akustického tlaku*	dB(A)	54	62	68	54	62	68	62	66	72	62	66	72

Údaje sa vzťahujú na tieto podmienky:

Chladenie: teplota vnútorného vzduchu +27 °C (suchý teplomer), +19 °C (vlhký teplomer); teplota vstupnej/výstupnej vody +7/+12 °C.

Vykurovanie: teplota vnútorného vzduchu +20 °C; teplota vstupnej/výstupnej vody +60/50 °C.

4-trubkový systém

Technické údaje pri 150 Pa	Jednotky	DFCL 64+2			DFCL 66+2			DFCL 74+2			DFCL 76+2
Prietok vzduchu	^m3/h	1860	3330	4680	1850	3300	4600	3920	5040	6980	3910	5000	6900
Celkový chladiaci výkon	kW	12,33	18,56	22,52	14,10	22,04	27,53	21,53	25,25	30,36	26,08	30,98	38,04
Zdanlivý chladiaci výkon	kW	8,81	14,02	17,62	9,59	15,70	20,26	16,05	19,39	24,28	18,48	22,51	28,62
Vykurovací výkon	kW	19,81	29,78	37,13	19,73	29,59	36,76	35,50	41,88	51,31	35,41	41,68	50,95
Tlaková strata (chladenie)	kPa	7,3	15,0	22,0	9,1	20,1	30,3	14,4	19,1	27,1	18,3	24,8	36,3
Tlaková strata (vykurovanie)	kPa	11,9	24,9	37,0	11,8	24,6	36,3	23,8	32,0	46,1	23,7	31,7	45,5
Spotreba energie	W	565	762	1137	560	749	1105	1605	1710	2417	1587	1677	2364
Hladina akustického výkonu	dB(A)	63	71	77	63	71	77	75	81	71	75	75	81
Hladina akustického tlaku*	dB(A)	54	62	68	54	62	68	62	66	72	62	66	72

Údaje sa vzťahujú na tieto podmienky:
Chladenie: teplota vnútorného vzduchu +27 °C (suchý teplomer), +19 °C (vlhký teplomer); teplota vstupnej/výstupnej vody +7/+12 °C.
Vykurovanie: vnútorná teplota vzduchu +20 °C; teplota vody na vstupe/výstupe +70/60 °C

Rozmery

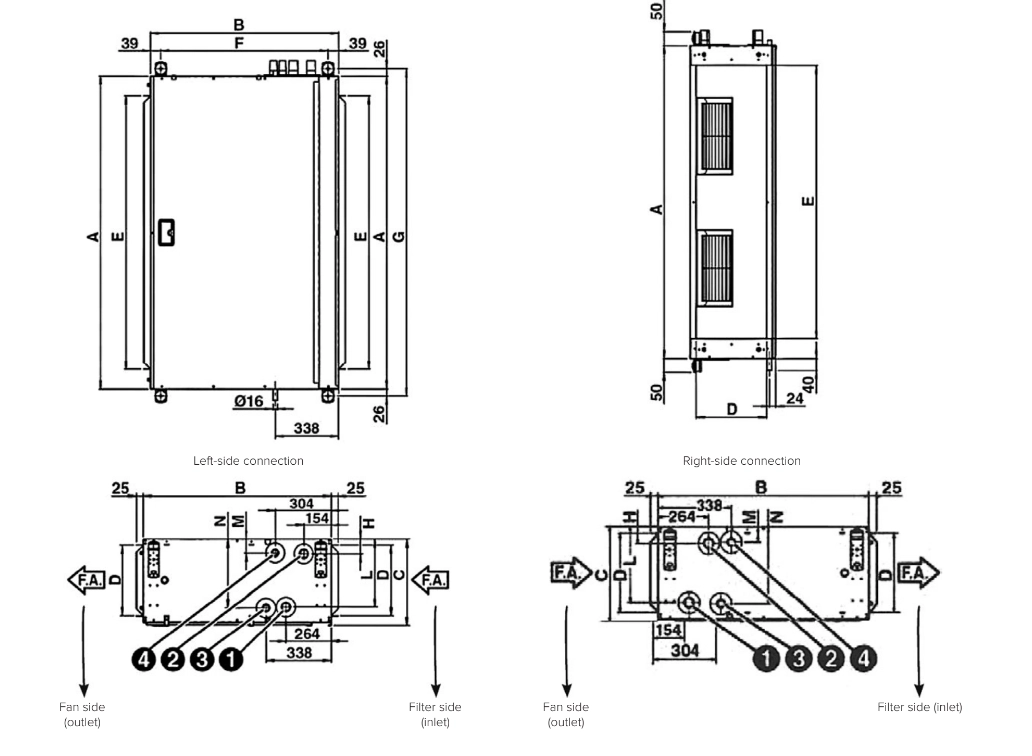

Rozmery fancoilových jednotiek DFCL

Model	A	B	C	D	E	F	G	H	L	M	N
DFCL1	1133	698	310	255	991	620	1185	54	245	50	249
DFCL2	1133	698	310	255	991	620	1185	54	245	50	249
DFCL3	1133	698	360	305	991	620	1185	54	295	50	299
DFCL4	1445	863	360	293	1302	775	1497	58	291	54	295
DFCL5	1445	863	435	368	1302	775	1497	58	367	54	370

Model	1 (INLET)	2 (OUTLET)	3 (INLET)	4 (OUTLET)
DFCL1	3/4"	3/4"	3/4"	3/4"
DFCL2	1"	1"	3/4"	3/4"
DFCL3	1"	1"	3/4"	3/4"
DFCL4	1/4"	1/4"	1"	1"
DFCL5	1/4"	1/4"	1"	1"

Dimensions

Rozmery

Vzhľad a pripojenie jednotiek DFCL s ventilátorom

Hmotnosť ventilátorových jednotiek DFCL

Model

Čistá hmotnosť (kg)

Hmotnosť v balení (kg)

Objem výmenníka tepla (l)

DFCL 6

124

4+2R

134

130

6+2R

140

127

4+2R

137

133

6+2R

143

7,6

11,1

4,1

DFCL 7

140

152

148

160

143

155

151

163

9,7

13,8

5,5

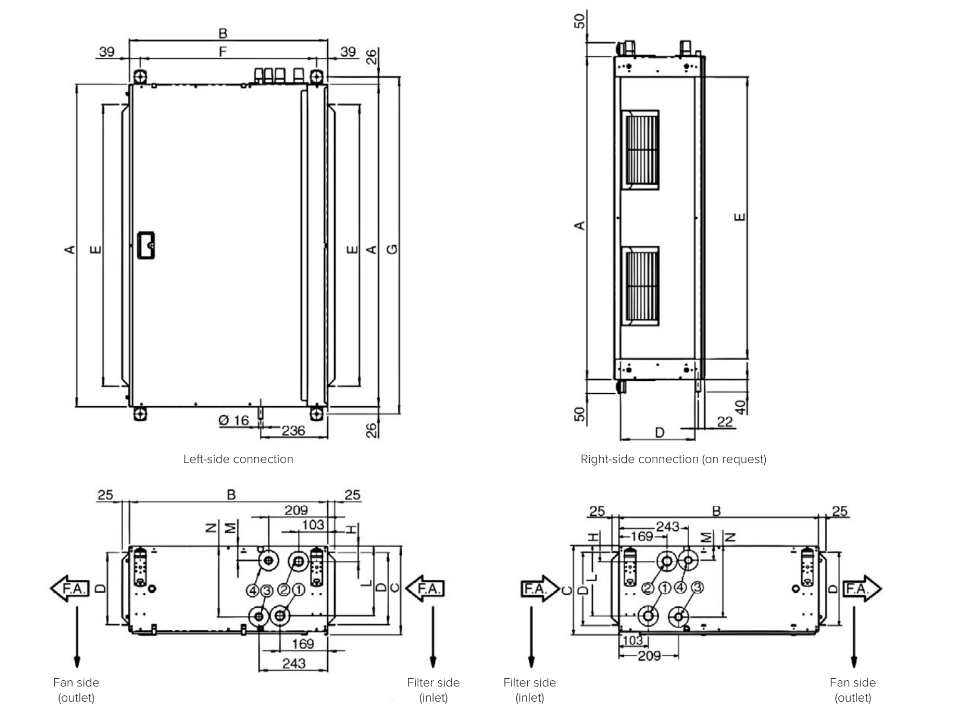

Rozmery fan-coilových jednotiek DFCL

Model	A	B	C	D	E	F	G	H	L	M	N
DFCL 6	1535	1100	488	421	1393	1022	1587	59	416	55	421
DFCL 7	1535	1100	588	521	1393	1022	1587	59	516	55	521

Model	1 (INLET)	2 (OUTLET)	3 (INLET)	4 (OUTLET)
DFCL6	1/4"	1/4"	1"	1"
DFCL7	1/4"	1/4"	1"	1"

Dimensions_2

Vysoké kanálové ventilátorové jednotky ESP série DFCL

Kľúčové vlastnosti :

Výhody :

Optimálna súprava automatizácie pre cenovo dostupné a jednoduché ovládanie pomocou smartfónu

Rozmery

Rozmery
