Všestranné fan-coilové jednotky série SEC/F

Sortiment výrobkov predstavený v tejto sérii je určený pre miestnosti s malou plochou. Na chladenie alebo vykurovanie miestnosti stačí jedna jednotka. Jednotka fan coil je vybavená odstredivým ventilátorom, ktorý umožňuje dosiahnuť značný výkon pri nízkych hlukových charakteristikách

Chladiaci výkon: 0,57 ... 8,52 kW

Vykurovací výkon: 0,64 ... 10,53 kW

Chcete si kúpiť alebo máte otázky?

Všestranné fan-coilové jednotky série SEC/F

Mycond

Dizajnové jednotky s ventilátorom série ART

Séria umožňuje inštaláciu v rôznych polohách. Vďaka ponuke voliteľného príslušenstva možno jednotku fan-coilu dokonale prispôsobiť konkrétnym prevádzkovým podmienkam.

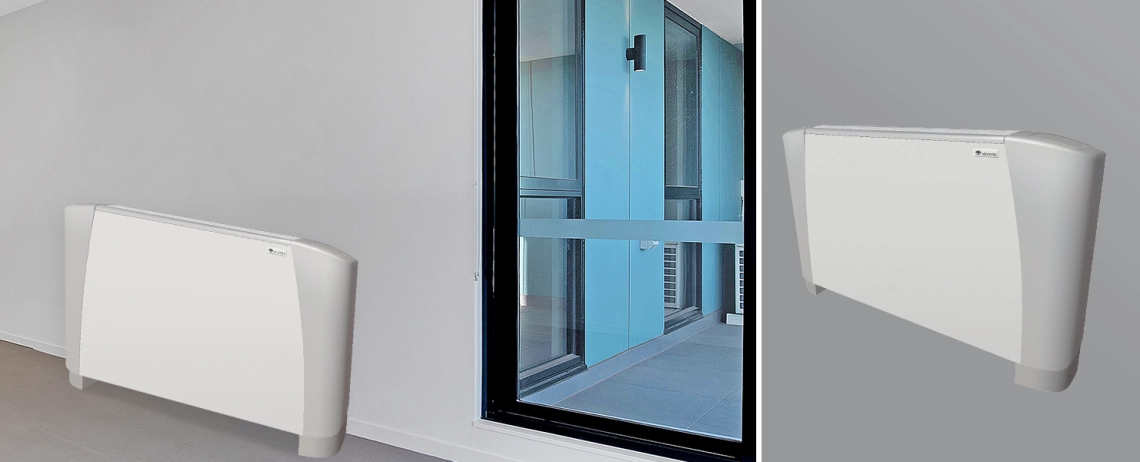

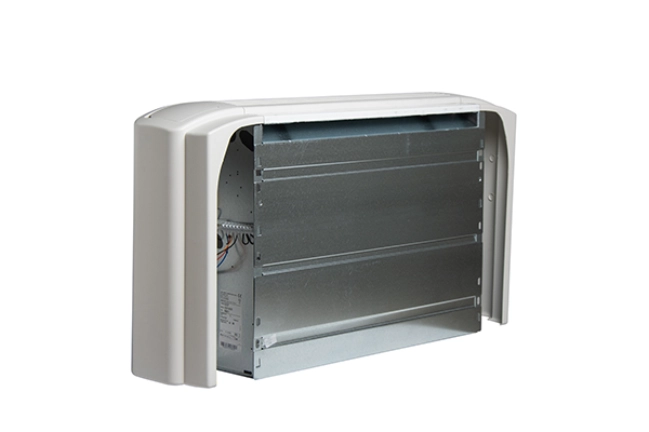

Ventilátorové jednotky série SEC/F inštalované v moderných interiéroch.

Kľúčové vlastnosti:

Možno vybaviť EC ventilátormi ako voliteľným príslušenstvom
Statický tlak do 50 Pa
Vertikálne alebo horizontálne vyhotovenie
2- alebo 4-rúrkové vyhotovenie
Diaľkový alebo integrovaný ovládací panel

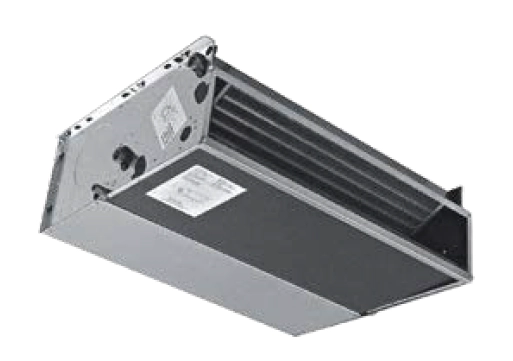

Univerzálna jednotka s ventilátorom zo série SEC/F zobrazená v interiéri.

Versatile fan coil units from the SEC/F series for enhanced air quality.

Konštrukčné vlastnosti :

Vnútorný rám je vyrobený z vysokopevnostnej pozinkovanej ocele. Vonkajší plášť pozostáva z kovových predných panelov a plastových bočných panelov.
Mriežka na rozvod vzduchu je vyrobená z plastu.
Vymeniteľný filter s polypropylénovými jadrami a pozinkovaným oceľovým rámom. Jednoduchá výmena vďaka špeciálnym plastovým vodidlám.
Odstredivý ventilátor s hliníkovým alebo plastovým obežným kolesom, staticky a dynamicky vyvážený na čo najtichší chod.

Šesťrýchlostný jednofázový motor (s tromi továrensky nastavenými rýchlosťami), namontovaný na antivibračných podperách a vybavený automaticky resetovateľným tepelným spínačom, s krytím IP20, izolačná trieda B.
Výmenníky tepla sú vyrobené z medených rúrok s hliníkovými lamelami. výmenník tepla je štandardne pripojený na ľavej strane. Na požiadanie sú k dispozícii jednotky s pripojením na pravej strane.
Odvodňovacia miska je vyrobená z plastu a izolovaná polyolefínovou penou (trieda M1); priemer potrubia je 15 mm.

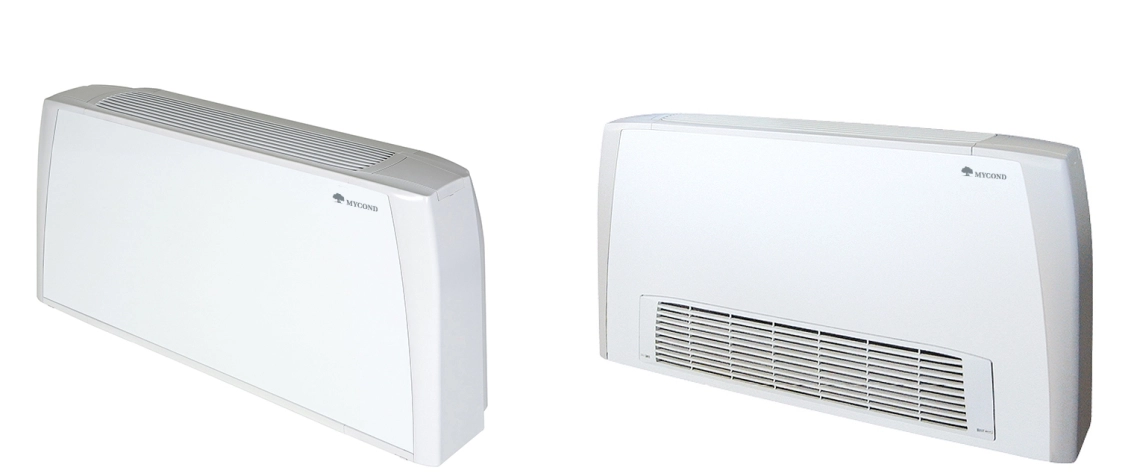

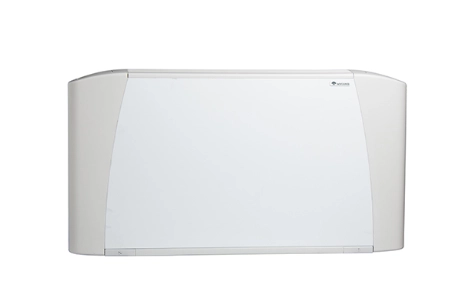

Ventilátorová jednotka MyCond SEC/F zabezpečuje účinnú distribúciu vzduchu.

Diagram showcasing the multifunctionality of SEC/F series fan coil units.

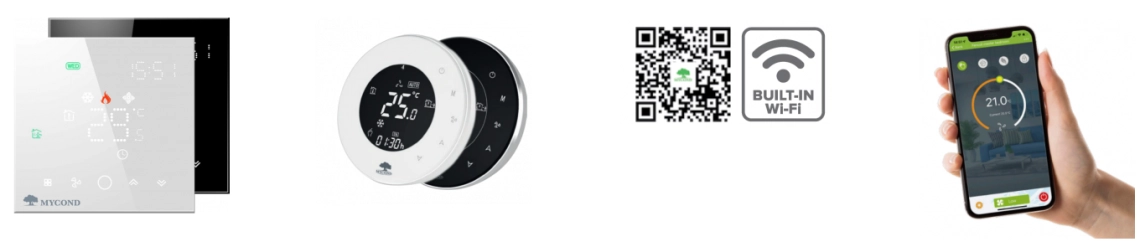

Optimálna súprava automatizácie pre cenovo dostupné a jednoduché ovládanie pomocou smartfónu

MyCond SEC/F Dievča a jej pes vedľa ventilátorovej jednotky.

2-rúrkové 3-riadkové fan-coilové jednotky. Technické údaje

Špecifikácie	Jednotky	SEC/F 1.3						SEC/F 2.3						SEC/F 3.3
Počet rýchlostí		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Prietok vzduchu	^m3/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Celkový chladiaci výkon	kW	0,57	0,66	0,75	0,84	0,91	1,00	0,90	0,99	1,23	1,35	1,53	1,70	1,27	1,55	1,76	2,04	2,35	2,61
Citeľný chladiaci výkon	kW	0,45	0,53	0,60	0,69	0,75	0,83	0,68	0,76	0,95	1,06	1,21	1,36	0,92	1,13	1,30	1,51	1,76	1,97
Vykurovací výkon	kW	0,64	0,76	0,86	0,98	1,07	1,19	0,94	1,06	1,34	1,49	1,70	1,92	1,26	1,56	1,79	2,10	2,44	2,74
Pokles tlaku vody (chladenie)	kPa	2,5	3,0	3,8	4,7	5,4	6,3	2,5	3,0	4,4	5,3	6,5	7,9	6,6	9,4	11,8	15,3	19,7	23,8
Pokles tlaku vody (vykurovanie)	kPa	0,9	1,1	1,4	1,8	2,1	2,5	2,2	2,8	4,2	5,0	6,4	7,9	5,4	7,8	10,0	13,2	17,1	21,0
Spotreba energie	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Hladina akustického výkonu	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Hladina akustického tlaku (*)	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Špecifikácie	Jednotky	SEC/F 4.3						SEC/F 5.3						SEC/F 6.3
Počet rýchlostí		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Prietok vzduchu	^m3/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Celkový chladiaci výkon	kW	1,25	1,71	2,11	2,43	2,83	3,19	1,66	2,01	2,55	2,90	3,13	3,58	2,50	2,94	3,32	3,70	4,01	4,26
Citeľný chladiaci výkon	kW	0,91	1,26	1,57	1,82	2,15	2,45	1,22	1,49	1,91	2,19	2,38	2,76	1,87	2,23	2,54	2,86	3,12	3,35
Vykurovací výkon	kW	1,25	1,74	2,18	2,52	2,97	3,41	1,65	2,02	2,61	3,00	3,24	3,75	2,56	3,05	3,45	3,90	4,26	4,56
Tlaková strata vody (chladenie)	kPa	6,5	11,2	16,2	20,8	27,2	33,8	4,1	5,8	8,8	11,1	12,7	16,2	8,6	11,4	14,1	17,2	19,8	22,1
Pokles tlaku vody (vykurovanie)	kPa	5,3	9,5	14,0	18,2	24,3	30,8	3,4	4,8	7,5	9,6	11,0	14,2	7,3	9,9	12,3	15,2	17,8	20,1
Spotreba energie	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Hladina akustického výkonu	dB(A)	27	33	39	43	47	53	26	31	37	41	43	48	37	42	46	49	52	54
Hladina akustického tlaku (*)	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Špecifikácie	Jednotky	SEC/F 7.3						SEC/F 8.3						SEC/F 9,3
Počet rýchlostí		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Prietok vzduchu	^m3/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Celkový chladiaci výkon	kW	2,82	3,29	3,74	4,21	4,66	5,01	3,01	3,68	4,32	5,09	5,36	5,69	4,00	4,38	4,95	5,74	6,21	6,56
Citeľný chladiaci výkon	kW	2,08	2,45	2,80	3,19	3,56	3,85	2,27	2,82	3,35	4,02	4,26	4,55	3,08	3,40	3,89	4,60	5,03	5,37
Vykurovací výkon	kW	2,83	3,34	3,83	4,33	4,83	5,23	3,22	4,02	4,78	5,75	6,11	6,55	4,42	4,86	5,58	6,62	7,26	7,78
Pokles tlaku vody (chladenie)	kPa	12,3	16,2	20,3	25,1	30,1	34,2	7,2	10,3	13,8	18,4	20,2	22,5	11,8	13,8	17,3	22,4	25,9	28,6
Tlaková strata vody (vykurovanie)	kPa	10,1	13,5	17,2	21,3	25,9	29,7	5,6	8,3	11,3	15,6	17,3	19,6	9,8	11,6	14,8	19,9	23,5	26,5
Spotreba energie	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Hladina akustického výkonu	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Hladina akustického tlaku (*)	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

2-rúrkové 4-riadkové fan-coily. Špecifikácie

Technické údaje	Jednotky	SEC/F 1.4						SEC/F 2.4						SEC/F 3,4
Počet rýchlostí		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Prietok vzduchu	^m3/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Celkový chladiaci výkon	kW	0,65	0,77	0,87	1,00	1,08	1,20	1,00	1,11	1,41	1,56	1,78	2,00	1,32	1,63	1,87	2,17	2,53	2,83
Citeľný chladiaci výkon	kW	0,49	0,58	0,66	0,77	0,84	0,94	0,73	0,82	1,05	1,17	1,35	1,53	0,95	1,18	1,36	1,59	1,86	2,09
Vykurovací výkon	kW	0,69	0,80	0,92	1,07	1,17	1,31	0,99	1,11	1,43	1,60	1,83	2,08	1,30	1,62	1,87	2,19	2,59	2,88
Tlaková strata vody (chladenie)	kPa	1,9	2,5	3,2	4,0	4,7	5,6	4,9	6,1	9,1	11,0	13,9	17,2	3,7	5,3	6,7	8,8	11,5	14,1
Pokles tlaku vody (vykurovanie)	kPa	1,7	2,2	2,8	3,7	4,3	5,3	4,0	4,9	7,6	9,3	11,8	14,8	2,8	4,2	5,4	7,1	9,8	11,5
Spotreba energie	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Hladina akustického výkonu	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Hladina akustického tlaku*	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Špecifikácie	Jednotky	SEC/F 4.4						SEC/F 5.4						SEC/F 6,4
Počet rýchlostí		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Prietok vzduchu	^m3/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Celkový chladiaci výkon	kW	1,31	1,81	2,25	2,62	3,08	3,50	1,77	2,17	2,79	3,21	3,49	4,03	2,79	3,34	3,81	4,31	4,71	5,04
Citeľný chladiaci výkon	kW	0,94	1,32	1,65	1,93	2,30	2,63	1,28	1,58	2,04	2,36	2,58	3,01	2,03	2,45	2,81	3,20	3,52	3,79
Vykurovací výkon	kW	1,28	1,80	2,27	2,64	3,14	3,62	1,71	2,10	2,74	3,16	3,46	4,01	2,82	3,39	3,90	4,46	4,92	5,31
Tlaková strata vody (chladenie)	kPa	3,4	6,1	9,0	11,7	15,5	19,6	7,3	10,4	16,3	20,8	24,2	31,3	14,4	19,7	24,8	30,9	36,2	40,9
Pokles tlaku vody (vykurovanie)	kPa	2,6	5,0	7,2	9,4	12,8	16,4	5,6	8,1	12,9	16,6	19,5	25,2	11,9	16,5	21,1	26,8	31,8	36,3
Spotreba energie	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Hladina akustického výkonu Lw	dB(A)	27	33	39	43	47	52	26	31	37	41	43	48	37	42	46	49	52	54
Hladina akustického tlaku (*)Lp	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Špecifikácie	Jednotky	SEC/F 7.4						SEC/F 8.4						SEC/F 9,4
Počet rýchlostí		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Prietok vzduchu	^m3/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Celkový chladiaci výkon	kW	2,99	3,51	4,01	4,56	5,08	5,48	3,22	3,97	4,72	5,63	5,94	6,34	4,34	4,79	5,45	6,41	6,98	7,42
Citeľný chladiaci výkon	kW	2,18	2,57	2,96	3,39	3,80	4,13	2,38	2,98	3,58	4,33	4,59	4,93	3,28	3,63	4,18	4,98	5,48	5,87
Vykurovací výkon	kW	2,95	3,49	4,03	4,62	5,15	5,59	3,37	4,26	5,14	6,27	6,60	7,20	4,70	5,23	6,01	7,18	7,93	8,52
Tlaková strata vody (chladenie)	kPa	9,5	12,5	15,9	20,0	24,2	27,7	9,6	14,0	19,0	26,0	28,6	32,2	8,9	10,6	13,4	17,8	20,7	23,2
Pokles tlaku vody (vykurovanie)	kPa	7,5	10,1	13,1	16,6	20,1	23,2	8,5	12,8	17,9	24,9	27,8	31,7	8,3	10,0	12,8	17,6	20,9	23,7
Spotreba energie	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Hladina akustického výkonu Lw	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Hladina akustického tlaku (*)Lp	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Technické údaje sa vzťahujú na nasledujúce prevádzkové parametre:
Chladenie: teplota vstupného vzduchu 27 °C (suchý teplomer), +19 °C (vlhký teplomer). Teplota vstupnej/výstupnej vody +7/12 °C.
VYKUROVANIE: Teplota vstupného vzduchu +20 °C. Teplota vstupnej/výstupnej vody +50/45 °C. Nízka - stredná - vysoká = štandardne dostupné rýchlosti.
*Hladina akustického tlaku je o 9 dB(A) nižšia ako hladina akustického výkonu a vzťahuje sa na miestnosť s objemom 100 m3 a časom odrazu zvuku 0,5 s.

Hmotnosť jednotiek SEC/F CV, CH-CVB

Model	Hmotnosť s obalom (kg)									Hmotnosť bez obalu (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	15,5	17,2	21,4	22,5	26,9	27,7	32,1	35,7	35,9	13,9	15,4	19,1	20,2	24,1	24,9	28,8	32,0	32,2
4	16,0	18,0	22,4	23,5	28,1	29,0	33,6	37,2	37,4	14,4	16,2	20,1	21,2	25,3	26,2	30,3	33,5	33,7

Hmotnosť jednotiek SEC/F NC

Model	Hmotnosť s obalom (kg)									Hmotnosť bez obalu (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	12,2	13,6	17,1	18,1	21,9	22,8	27,0	30,2	30,4	10,6	11,8	15,3	16,3	19,6	20,5	24,2	27,1	27,3
4	12,7	14,4	18,1	19,1	23,1	24,1	28,5	31,7	31,9	11,1	12,6	16,3	17,3	20,8	21,8	25,7	28,6	28,8

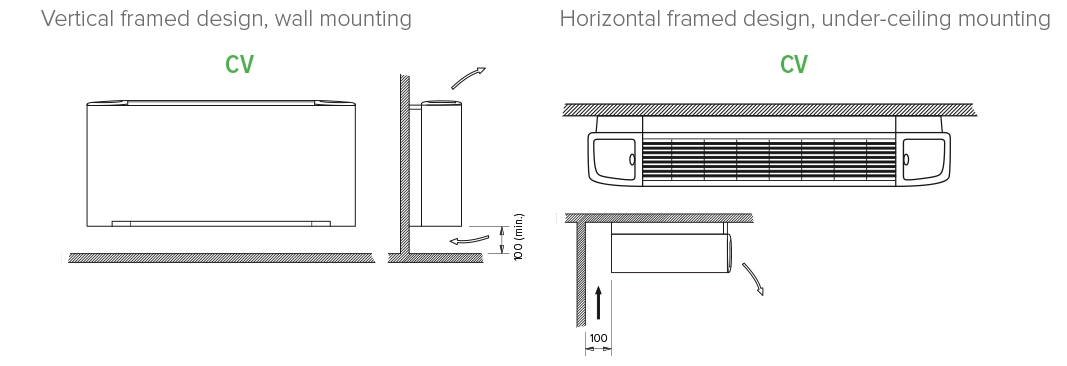

Dostupné vzory :

Inštalácia univerzálnej fan-coilovej jednotky MyCond série SEC/F.

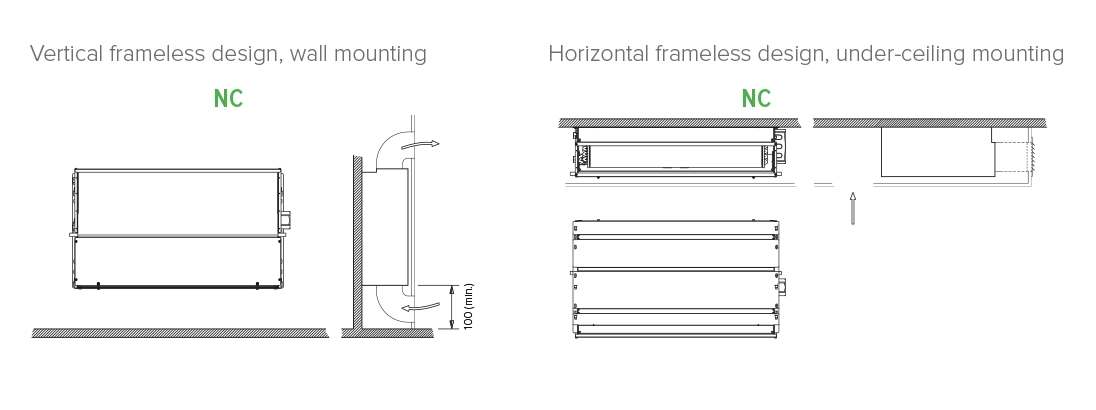

Dostupné vzory :

MyCond SEC/F Prehľad všestranných fan-coilových jednotiek, ktoré ponúkajú prispôsobivosť.

Rozmery

Rozmery jednotiek SEC/F CV

MyCond SEC/F Schéma rozmerov fan-coilu pre reguláciu vykurovania a chladenia.

Rozmery

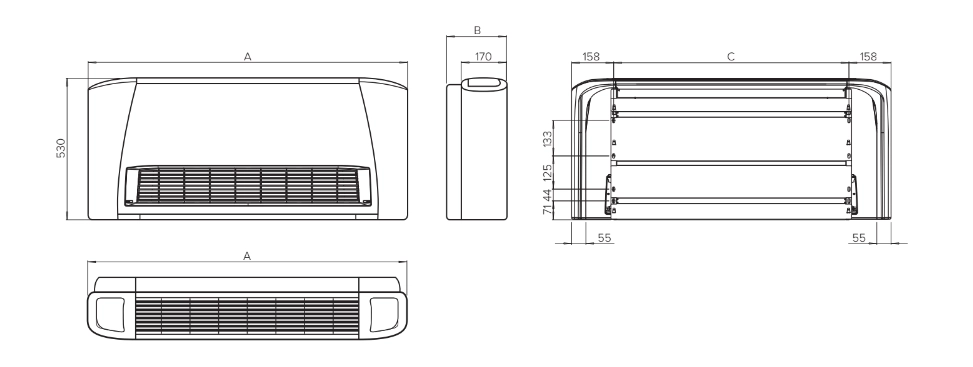

Rozmery jednotiek SEC/F CH-CVB

Schéma zobrazujúca rozmery fan-coilových jednotiek série MyCond SEC/F.

Model	Jednotky	1	2	3	4	5	6	7	8	9
A	mm	670	770	985	985	1200	1200	1415	1415	1415
B	mm	225	225	225	225	225	225	225	225	225
C	mm	354	454	669	669	884	884	1099	1099	1099

Rozmery

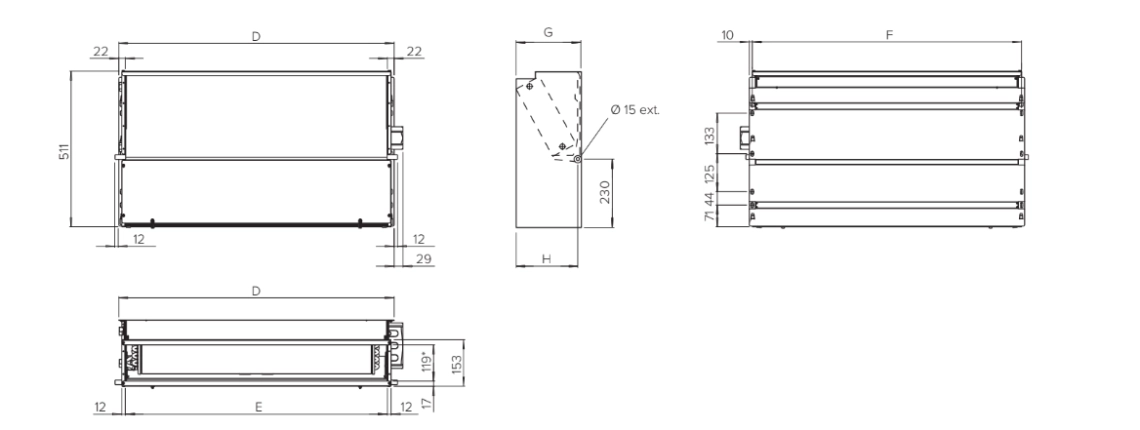

Rozmery jednotiek SEC/F NC

Schéma zobrazujúca rozmery fan-coilovej jednotky MyCond série SEC/F.

Model	Jednotky	1	2	3	4	5	6	7	8	9
D	mm	374	474	689	689	904	904	1119	1119	1119
E	mm	330	430	645	645	860	860	1075	1075	1075
F	mm	354	454	669	669	884	884	1099	1099	1099
G	mm	218	218	218	218	218	218	218	248	248
H	mm	205	205	205	205	205	205	205	235	235
