Vodný chladič série MWU

Mycond verzia tepelných čerpadiel MWU s vodou chladeným kondenzátorom a špirálovými kompresormi. K dispozícii len vo verziách chladenia a tepelného čerpadla. Tepelné čerpadlá sú vysoko účinné a sú ideálne pre projekty s malou inštalačnou plochou a projekty, pri ktorých sa vonkajšia jednotka musí inštalovať na diaľku

Chladiaci výkon: 74,4 -149,2 kW

Vykurovací výkon: 81,2 - 154,2 kW

Ekologické vodou chladené chladiče radu MWU, ktoré ponúka spoločnosť Mycond, sú vhodné pre zariadenia, kde je malá plocha na inštaláciu alebo kde musí byť vonkajšia jednotka inštalovaná vo väčšej vzdialenosti.

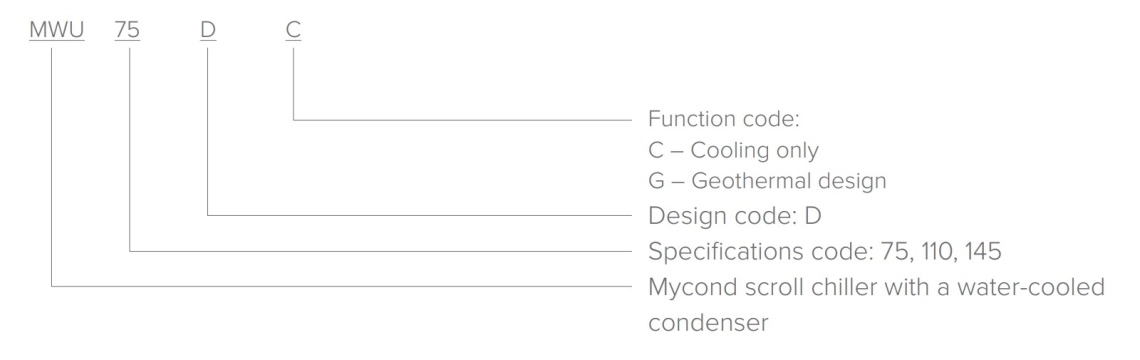

Označenie

Designation MWU series

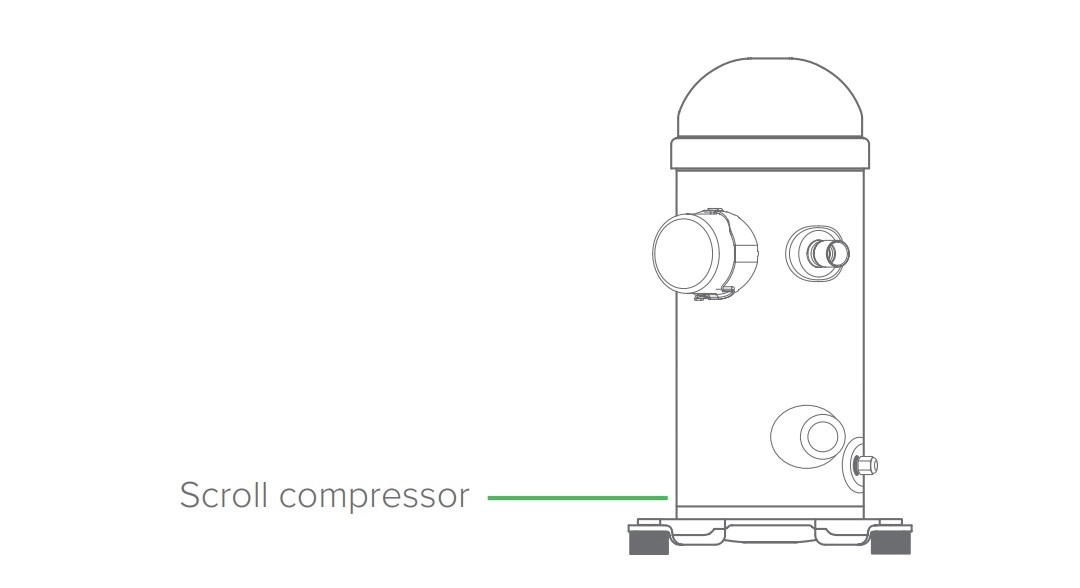

Kompresor

V tejto jednotke sa používajú vysokoúčinné špirálové kompresory. Tento typ kompresora má pôsobivý výkon, nízke straty trením a vysokú prevádzkovú účinnosť. Každá modulárna jednotka je vybavená dvoma špirálovými kompresormi. Spojením viacerých modulov do jedného systému môžete regulovať výkon vo viacerých stupňoch, čo bude energeticky efektívnejšie pri čiastočnom zaťažení.

Compressor MWU

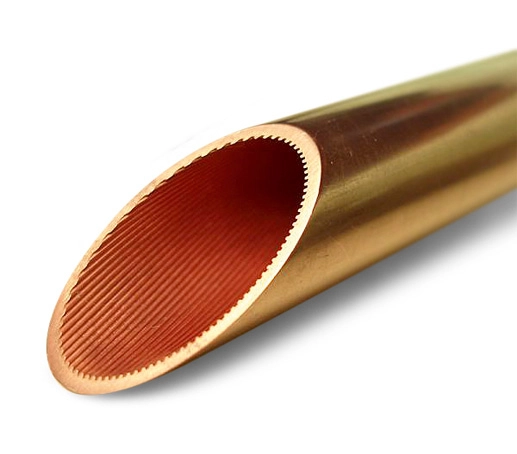

Condenser and evaporator MWU

Kondenzátor a výparník

Jednotka využíva vysokoúčinné plášťové a rúrkové výmenníky tepla vyrobené z medených rúrok s drážkovaným vnútorným povrchom, čo znamená účinnejší prenos tepla vďaka turbulentnejšiemu prúdeniu chladiva. Zväčšená plocha povrchu znižuje pokles teploty pri výmene tepla a zároveň zlepšuje EER. Kondenzátor má v spodnej časti podchladič na lepšie podchladenie kvapalného chladiva. Výmenníky tepla sú prísne testované na výskyt chýb, ako aj tlakovo skúšané na tesnosť, aby sa zabezpečila bezpečnosť a spoľahlivosť.

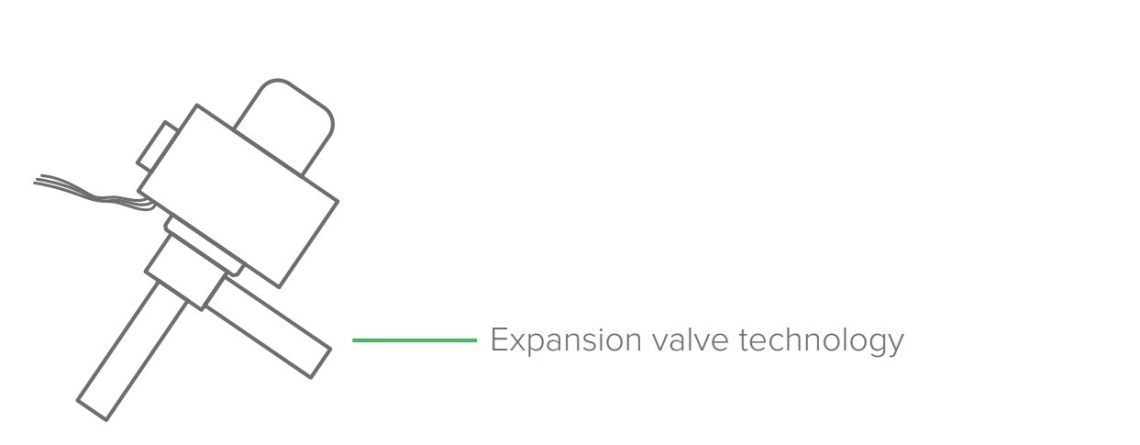

Chladiace príslušenstvo

Elektronický expanzný ventil a všetky ochranné ovládacie prvky použité v jednotkách dodávajú svetoznámi výrobcovia, čo znamená overenú kvalitu a dlhodobú stabilnú prevádzku.

Cooling accessories MWU

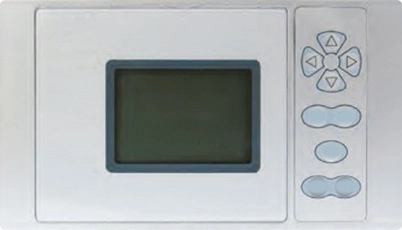

Intelligent control MWU

Inteligentné ovládanie

Jednotka má užívateľsky prívetivé rozhranie pre rôzne prevádzkové potreby. Vďaka monitorovaniu na báze mikropočítača jednotka realizuje rôzne funkcie, ako je regulácia teploty, nastavenie času, zaznamenávanie údajov, zobrazenie stavu, výstup alarmu, nastavenie teploty a skupinové riadenie.

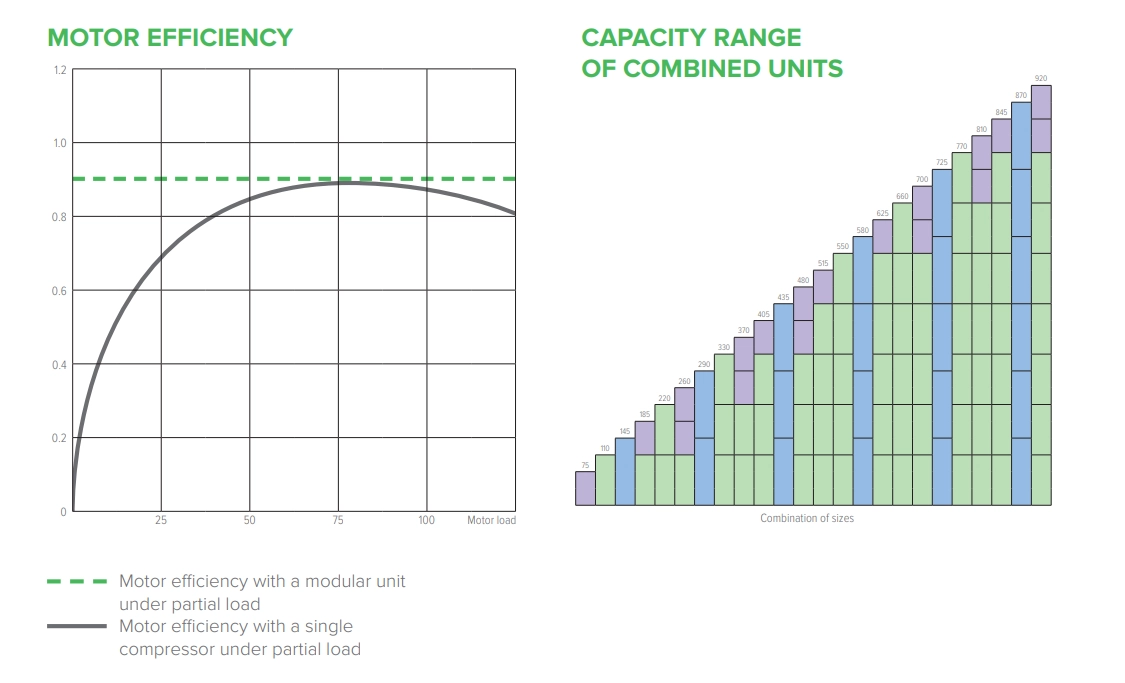

Modulárna konštrukcia na zvýšenie energetickej účinnosti

Každý jednotlivý modul ponúka 2-stupňovú reguláciu výkonu. Kombinácia modulov poskytuje väčšiu flexibilitu pri riadení kapacity. Inteligentné vyvažovanie kompresora zlepšuje účinnosť systému pri malom zaťažení a šetrí energiu pri nepretržitej prevádzke. Porucha jedného modulu nemá vplyv na ostatné moduly. Moduly sa dajú kombinovať rôznymi spôsobmi a ovládať nezávisle.

Modular design for improved energy efficiency MWU

Početné ochranné funkcie

Stabilná prevádzka klimatizačného zariadenia je pre priemyselných a komerčných používateľov veľmi dôležitá. Ekologický vodou chladený scroll chladič (tepelné čerpadlo) od spoločnosti Mycond prešiel dlhodobými testami pri ešte prísnejších podmienkach, ako vyžaduje národná norma. Výsledky testovania prevyšujú národnú normu. Zariadenie je vybavené mnohými ochrannými prvkami, ktoré zabezpečujú normálnu prevádzku, dlhú životnosť a bezpečnosť.

Numerous protection features MWU

Ochrana sledu fáz
Ochrana proti zastaveniu a spusteniu kompresora
Ochrana kompresora proti preťaženiu
Ochrana proti teplote na výstupe
Ochrana proti vysokému a nízkemu tlaku
Ochrana proti strate fázy
Automatická ochrana proti zamrznutiu
Automatický alarm a reset niektorých porúch
Automatické nakladanie a vykladanie
Výkonné externé blokovanie

špecifikácie len chladiacej jednotky

Technické údaje	jednotky	mWU 075 DC	mWU 110 DC	mWU 145 DC
Chladiaci výkon	kW	74,4	112,2	146,3
Príkon EER	kW w/W	14,9 5	22,4 5	29,2 5
Počet kompresorov		2	2	2
Výkonnostné stupne	%	0/50/100	0/50/100	0/50/100
Priemer vodovodného potrubia v plášťovom výparníku		DN 50	DN 50	DN 65
Prietok vody v plášťovom a rúrkovom výparníku	^m3/h	12,8	19,3	25,2
Tlaková strata vody v plášťovom a rúrkovom výparníku	kPa	39	47	60
Spôsob pripojenia v plášťovom a rúrkovom výparníku		Pružná svorka	Pružná svorka	Pružná svorka
Priemer vodovodného potrubia v plášťovom a rúrkovom kondenzátore		DN 65	DN 65	DN 80
Prietok vody v plášťovom a rúrkovom kondenzátore	^m3/h	16,0	24,1	31,5
Tlaková strata vody v plášťovom a rúrkovom kondenzátore	kPa	24	48	82
Spôsob pripojenia v plášťovom a rúrkovom kondenzátore		Pružná svorka	Pružná svorka	Pružná svorka
Typ kompresora		Hermetický špirálový kompresor	Hermetický špirálový kompresor	Hermetický špirálový kompresor
Spôsob spustenia		Priamy štart	Priamy štart	Priamy štart
Maximálny prevádzkový prúd, A		48	71,9	95,8
Rozmery, D x Š x V	mm	1880×660×1380	1880×660×1490	1880×740×1590
Typ chladiva		R410A	R410A	R410A
Počet okruhov		2	2	2
Metóda kontroly		Elektronický expanzný ventil (EXV)	Elektronický expanzný ventil (EXV)	Elektronický expanzný ventil (EXV)
Náplň chladiva	kg	12	14,5	18
Mazivo		POE	POE	POE
Hmotnosť balenia	kg	470	520	630
Prevádzková hmotnosť	kg	500	555	670

Poznámky:
1. Uvedené údaje boli získané pri menovitých prevádzkových podmienkach: teplota chladiacej vody na vstupe/výstupe 12/7 °C; teplota chladiacej vody na vstupe/výstupe 30/35 °C.
2. Napájanie: 380 V, 3 + N, 50 Hz; tolerancia napätia: ±10 %.
3. Ďalšie súvisiace parametre jednotky si vyžiadajte od dodávateľa.
4. Špecifikácie jednotky sa môžu zmeniť bez predchádzajúceho upozornenia za účelom zlepšenia.

Technické údaje	Jednotky	MWU 075 DG	MWU 110 DG	MWU 145 DG
Chladiaci výkon	kW	75,6	113,4	149,2
Vykurovací výkon	kW	81,2	121,2	154,2
Príkon v režime chladenia EER	kW W/W	13,7 5,52	20,5 5,53	27,1 5,5
Príkon v režime vykurovania COP	kW W/W	18,3 4,44	28,1 4,3	36 4,3
Počet kompresorov		2	2	2
Stupne kapacity	%	0/50/100	0/50/100	0/50/100
Priemery vodovodného potrubia na strane studenej a teplej vody		DN 50	DN 50	DN 65
Prietok vody na strane studenej a teplej vody	^m3/h	13	19,5	25,7
Tlaková strata vody na strane studenej a teplej vody	kPa	40	48	63
Spôsob pripojenia na strane studenej a teplej vody		Pružná svorka	Pružná svorka	Pružná svorka
Priemery vodovodného potrubia na strane okruhu podzemnej vody		DN 65	DN 65	DN 80
Prietok vody na strane okruhu podzemnej vody	^m3/h	16,3	24,4	32,1
Tlaková strata vody na strane okruhu podzemnej vody	kPa	25	50	87
Spôsob pripojenia na strane okruhu podzemnej vody		Pružná svorka	Pružná svorka	Pružná svorka
Typ kompresora		Hermetický špirálový kompresor	Hermetický špirálový kompresor	Hermetický špirálový kompresor
Spôsob spustenia		Priamy štart	Priamy štart	Priamy štart
Maximálny prevádzkový prúd, A		48	71,9	95,8
Rozmery, D x Š x V	mm	1880×660×1380	1880×660×1490	1880×740×1590
Typ chladiva		R410A	R410A	R410A
Počet okruhov		2	2	2
Metóda kontroly		Elektronický expanzný ventil (EXV)	Elektronický expanzný ventil (EXV)	Elektronický expanzný ventil (EXV)
Náplň chladiva	kg	12	14,5	18
Mazivo		POE	POE	POE
Hmotnosť balenia	kg	470	520	630
Prevádzková hmotnosť	kg	500	555	670

Odporúčaná koncentrácia roztoku glykolu:

Výstupná teplota vody, °C	Odporúčaný hmotnostný podiel, %
0 - 3	20
-5 - 0	25
-10 - -5	35

Poznámky:
1. Uvedené údaje boli získané pri menovitých prevádzkových podmienkach:

Režim chladenia: teplota chladiacej vody na vstupe/výstupe 12/7 °C; teplota geotermálnej vody na vstupe/výstupe 25/30 °C.

Režim vykurovania: výstupná teplota teplej vody 45 °C; vstupná teplota geotermálnej vody 10 °C.
2. Ak je teplota výstupnej geotermálnej vody nižšia ako 3 °C, pridajte do vody roztok glykolu. Podrobnosti nájdete v tabuľke "Odporúčaná koncentrácia roztoku glykolu".
3. Napájanie: 380 V, 3 + N, 50 Hz; tolerancia napätia: ±10 %.
4. Ďalšie súvisiace parametre jednotky si vyžiadajte od dodávateľa.
5. Špecifikácie jednotky sa môžu zmeniť bez predchádzajúceho upozornenia za účelom zlepšenia.
