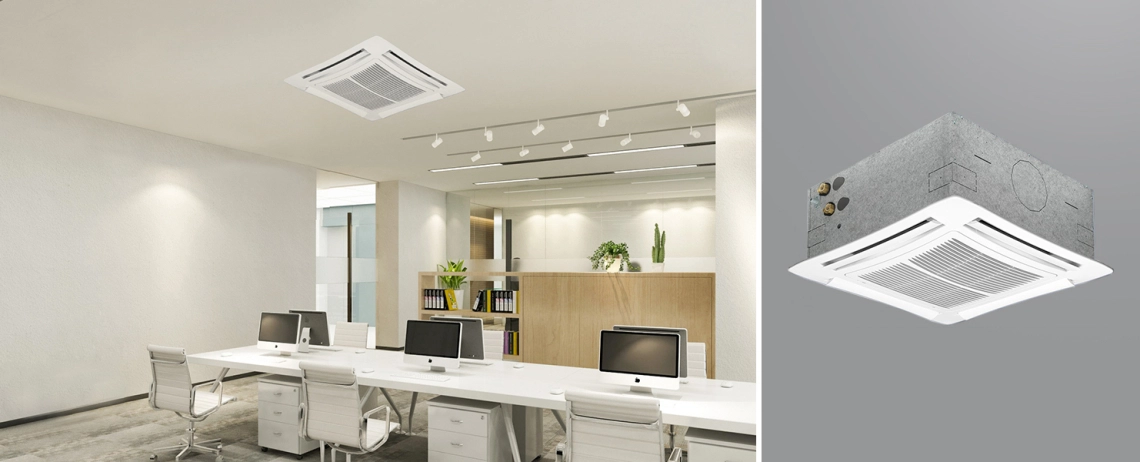

Štvorcestná kazetová jednotka s ventilátorom série TopLine

Kazetová jednotka fan-coil je kombináciou pokročilej technológie so špičkovým, elegantným a minimalistickým dizajnom, ktorý zabezpečuje najvyššiu úroveň komfortu vo vašom priestore

Chladiaci výkon: 1,25 ... 10,93 kW

Vykurovací výkon: 1,38 ... 11,72 kW

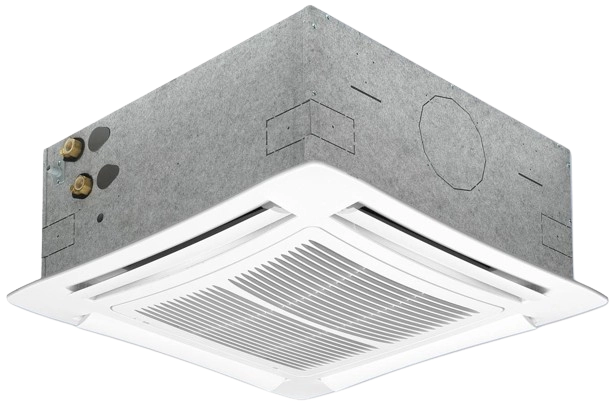

Štvorcestná kazetová jednotka s ventilátorom série TopLine

Vďaka svojej vysokej účinnosti dokážu jednotky TopLine fan-coil rýchlo ochladiť alebo ohriať miestnosť a zabezpečiť tak príjemné prostredie pre obyvateľov. Jednotky fan coil majú robustnú konštrukciu a sú schopné dlhodobej bezporuchovej prevádzky.

office

Vlastnosti a výhody:

Modely 1-2-3 majú rozmery 572х572 mm, čo umožňuje ich použitie s doskou ARMSTRONG.
Vďaka štvorcestnému systému distribúcie vzduchu dokáže jednotka rovnomerne vykurovať alebo chladiť miestnosť bez toho, aby vznikal prievan alebo nepríjemné podmienky.
Ventilátor je navrhnutý tak, aby zabezpečil tichú prevádzku.
Na výber je motor na striedavý alebo jednosmerný prúd.
Jednotka fan coil môže byť navrhnutá s 2 alebo 4 rúrkami.
Zabudované odvodňovacie čerpadlo so zdvihom kondenzátu 650 mm.
Jednotku možno ovládať buď infračerveným ovládaním, alebo nástenným ovládacím panelom, pričom žalúzie sa v oboch prípadoch nastavujú manuálne.
Rozeta je vyrobená z ekologického materiálu.
Vzduchový filter je ľahko prístupný a ľahko sa čistí.
Jednotka je navrhnutá s otvorom na prívod čerstvého vzduchu.

mycond-image-2

jednotky s 2 rúrkami.

Technické údaje	Jednotky	TL 0,2T			TL 1,2T			TL 2.2T			TL 3,2T
Rýchlosť		1	2	3	1	2	3	1	2	3	1	2	3
Prietok vzduchu	^m3/h	310	420	610	310	420	520	320	500	710	430	610	880
Chladenie celkové emisie	kW	1,25	1,60	1,92	1,82	2,31	2,64	2,23	3,30	4,26	2,91	3,82	4,93
Citeľné emisie z chladenia	kW	0,99	1,29	1,58	1,33	1,72	2,00	1,55	2,35	3,11	2,05	2,75	3,65
Vykurovanie	kW	1,38	1,80	2,24	1,85	2,42	2,80	2,12	3,28	4,37	2,85	3,85	5,15
Dp Chladenie	kPa	4,5	7,0	10,0	4,9	7,6	9,7	6,4	13,0	20,9	7,5	12,4	19,7
Dp Vykurovanie	kPa	4,4	7,2	10,7	4,3	6,9	9,0	2,8	6,1	10,2	6,2	10,6	17,8
Zvukový výkon Lw	dB(A)	33	40	49	33	40	45	33	45	53	41	49	59
Akustický tlak Lp (*)	dB(A)	24	31	40	24	31	36	24	36	44	32	40	50
Ventilátor	W	25	32	57	25	32	44	25	44	68	32	57	90
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,15	0,27	0,45
Obsah vody	l	0,8			1,4			2,1			2,1
Rozmery	mm	575×575×275

Špecifikácie	Jednotky	TL 4.2T			TL 5.2T			TL 6.2T
Rýchlosť		1	2	3	1	2	3	1	2	3
Prietok vzduchu	^m3/h	630	820	1140	710	970	1500	710	1280	1820
Chladenie celkové emisie	kW	4,18	4,86	6,08	5,27	6,72	9,39	5,27	8,36	10,93
Citeľné emisie z chladenia	kW	3,00	3,53	4,51	3,42	4,42	6,36	3,67	6,00	8,08
Vykurovanie	kW	4,27	5,03	6,50	4,92	6,40	9,23	5,12	8,55	11,72
Dp Chladenie	kPa	10,9	14,3	21,6	9,4	14,7	26,9	9,4	21,8	35,6
Dp Vykurovanie	kPa	7,0	9,4	15,0	7,1	11,4	22,0	7,6	19,2	33,8
Zvukový výkon Lw	dB(A)	33	40	48	34	40	53	34	48	58
Akustický tlak Lp (*)	dB(A)	24	31	39	25	31	44	25	39	49
Ventilátor	W	33	48	77	42	63	120	42	95	170
	А	0,15	0,23	0,63	0,18	0,28	0,53	0,18	0,42	0,74
Obsah vody	l	3,0			4,0			4,0
Rozmery	mm	820×820×303

CHLADENIE
Teplota vstupného vzduchu +27 °C s.b. + 19 °C š.b.
Teplota vody +7 °C VVT + 12 °C DVT
VYKUROVANIE
Teplota vstupného vzduchu +20 °C
Teplota vody +65 °C E.W.T. +55 °C L.W.T.

Absorpcia čerpadla kondenzátu: 10 W
(*) = Hladiny akustického tlaku sú o 9 dB(A) nižšie ako hladiny akustického výkonu a vzťahujú sa na dozvukové pole
100 m3 miestnosti a času dozvuku 0,5 s.

4 jednotky potrubia

Technické údaje	Jednotky	TL 0,4T			TL 1,4T			TL 2.4T			TL 2.6T
Rýchlosť		1	2	3	1	2	3	1	2	3	1	2	3
Prietok vzduchu	^m3/h	310	420	610	310	420	520	310	500	710	320	500	720
Chladenie celkové emisie	kW	1,49	1,93	2,27	1,83	2,33	2,66	1,83	2,61	3,27	2,07	3,02	3,86
Citeľné emisie z chladenia	kW	1,13	1,52	1,84	1,32	1,68	1,94	1,32	1,94	2,49	1,47	2,20	2,88
Dp Chladenie	kPa	6,0	10,0	13,5	4,6	6,9	8,8	4,6	8,8	13,4	4,0	7,0	10,5
Vykurovanie	kW	1,72	2,23	2,66	2,13	2,66	3,04	2,13	3,04	3,86	1,73	2,71	2,91
Dp Vykurovanie	kPa	5,2	8,3	11,4	4,6	6,8	8,7	4,6	8,7	13,3	2,6	4,6	6,7
Zvukový výkon Lw	dB(A)	33	40	49	33	40	45	33	45	53	33	45	53
Akustický tlak Lp (*)	dB(A)	24	31	40	44	31	36	24	36	44	24	36	44
Ventilátor	W	25	32	57	25	32	44	25	44	68	25	44	68
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,11	0,20	0,32
Obsah chladiacej vody	l	1,0			1,4			1,4			1,7
Obsah vykurovacej vody	l	0,6			0,7			0,7			0,5
Rozmery	mm	575×575×275

Špecifikácie	Jednotky	TL 3.4T			TL 3.6T			TL 4.4T			TL 5.4T
Rýchlosť		1	2	3	1	2	3	1	2	3	1	2	3
Prietok vzduchu	^m3/h	430	610	880	430	610	880	630	820	1140	710	970	1500
Chladenie celkové emisie	kW	2,33	2,96	3,72	2,69	3,47	4,44	4,11	4,98	6,26	4,48	5,60	7,59
Citeľné emisie z chladenia	kW	1,72	2,23	2,88	1,94	2,56	3,37	2,93	3,60	4,61	3,21	4,09	5,71
Dp Chladenie	kPa	7,2	11,2	17,0	6,0	9,0	14,0	8,8	12,5	18,9	10,3	15,4	26,9
Vykurovanie	kW	2,61	3,33	4,19	2,14	2,66	3,29	5,21	6,33	8,02	5,69	7,15	9,66
Dp Vykurovanie	kPa	6,4	9,9	15,0	3,9	5,7	8,4	7,9	11,2	17,2	9,3	14,0	24,0
Zvukový výkon Lw	dB(A)	41	49	59	41	49	59	33	40	48	34	40	53
Akustický tlak Lp (*)	dB(A)	32	40	50	32	40	50	24	31	39	25	31	44
Ventilátor	W	32	57	90	32	57	90	33	48	77	42	63	120
	А	0,15	0,27	0,45	0,15	0,27	0,45	0,15	0,23	0,36	0,18	0,28	0,53
Obsah chladiacej vody	l	1,4			1,7			3,0			3,0
Obsah vykurovacej vody	l	0,7			0,5			1,4			1,4
Rozmery	mm	575×575×275						820×820×303

Špecifikácie	Jednotky	TL 5.6T			TL 6.4T			TL 6.6T
Rýchlosť		1	2	3	1	2	3	1	2	3
Prietok vzduchu	^m3/h	710	970	1500	710	1280	1820	710	1225	1730
Chladenie celkové emisie	kW	4,95	6,27	8,65	4,48	6,84	8,72	4,95	7,75	9,69
Citeľné emisie z chladenia	kW	3,49	4,49	6,37	3,21	5,09	6,67	3,49	5,64	7,26
Dp Chladenie	kPa	9,0	14,0	25,0	10,3	22,1	34,7	9,0	20,0	32,0
Vykurovanie	kW	4,59	5,63	7,50	5,69	8,80	11,16	4,59	6,78	9,48
Dp Vykurovanie	kPa	4,9	7,0	11,8	9,3	20,3	31,2	4,9	9,9	15,0
Zvukový výkon Lw	dB(A)	34	40	53	34	48	58	34	48	58
Akustický tlak Lp (*)	dB(A)	25	31	44	25	39	49	25	39	49
Ventilátor	W	42	63	120	42	95	170	42	95	170
	А	0,18	0,28	0,53	0,18	0,42	0,74	0,18	0,42	0,74
Obsah chladiacej vody	l	3,6			3,0			3,6
Obsah vykurovacej vody	l	1,0			1,4			1,1
Rozmery	mm	820×820×303

CHLADENIE
Teplota vstupného vzduchu +27 °C s.b. + 19 °C š.b.
Teplota vody +7 °C VVT + 12 °C DVT
VYKUROVANIE
Teplota vstupného vzduchu +20 °C
Teplota vody +65 °C E.W.T. +55 °C L.W.T.

Absorpcia kondenzátu čerpadlom: 10 W
(*) = Hladiny akustického tlaku sú o 9 dB(A) nižšie ako hladiny akustického výkonu a vzťahujú sa na dozvukové pole
100 m3 miestnosti a času dozvuku 0,5 s.

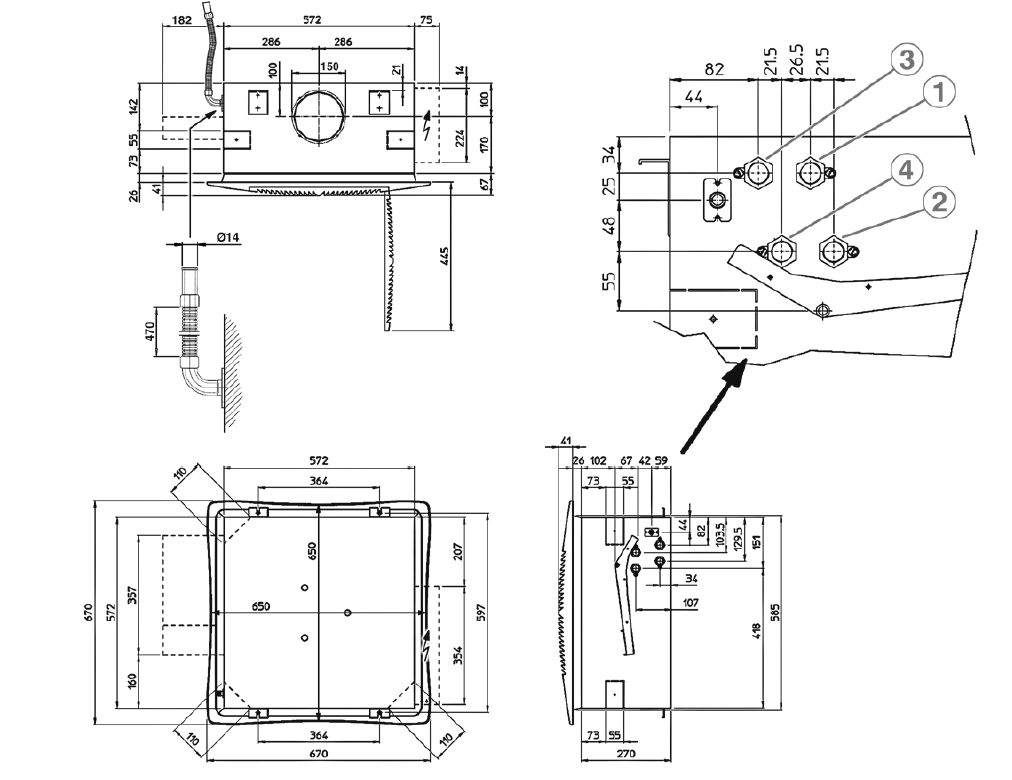

Rozmery

TL 0,2T-0,4T / TL 1,2T-1,4T / TL 2,2T-2,4T-2,6T / TL 3,2T-3,4T-3,6T (verzia 600 x 600)

2-rúrkový systém
Vykurovanie/chladenie
3 - Vstup Ø1/2"
4 - Výstup Ø1/2"

4-trubkový systém

Vykurovanie

1 - Vstup Ø1/2"

2 - Výstup Ø1/2"

Chladenie

3 - Vstup Ø1/2"

4 - Výstup Ø1/2"

Model	Ventilátorová špirála		Panel		Zabalená jednotka Rozmery, mm
	Hmotnosti balená jednotka, kg	Hmotnosti rozbalená jednotka, kg	Hmotnosti zabalená jednotka, kg	Hmotnosti nezabalená jednotka, kg	A	B	C	D
TL 0,2T/1,2T	28	22
TL 0,4T/1,4T			6	3	790	350	750	150
TL 2.2T/2.4T/2.6T	30	24
TL 3,2 T/3,4 T/3,6 T

dimensions_1

Rozmery

L 4,2T-4,4T / TL 5,2T-5,4T-5,6T / TL 6,2T-6,4T-6,6T (verzia 800 x 800)

2-rúrkový systém
Vykurovanie/chladenie
3 - Prívod Ø3/4"
4 - Výstup Ø3/4"

4-trubkový systém

Vykurovanie

1 - Vstup Ø1/2"

2 - Výstup Ø1/2"

Chladenie

3 - Vstup Ø3/4"

4 - Výstup Ø3/4"

Model	Ventilátorová špirála		Panel		zabalená jednotka Rozmery, mm
	Hmotnosti zabalená jednotka, kg	Hmotnosti rozbalená jednotka, kg	Hmotnosti zabalená jednotka, kg	Hmotnosti nezabalená jednotka, kg	A	B	C	D
TL 4.2T	44	36
TL 4.4T			10	6	1050	400	1000	200
TL 5,2 T/5,4 T/5,6 T	47	39
TL 6.2T/6.4T/6.6T

dimensions_2
