Stredný kanál ESP

Flexibilné prispôsobenie sa rôznym inštalačným situáciám

Chladiaci výkon: 1.5 ... 16 kW

Vykurovací výkon: 1.7 ... 18 kW

Chcete si kúpiť alebo máte otázky?

Zabudovaný modul vysielača UV-C žiarenia vykonáva účinnú a
efektívnu sterilizáciu vzduchu na povrchu cievky jednotky aj na vzduchu
, ktorý prechádza cez jednotku. Výkon tohto modulu bol certifikovaný
nezávislým laboratóriom Texcell.

Kľúčové vlastnosti:

Vstavaný modul vysielača UV-C žiarenia vykonáva účinnú a efektívnu sterilizáciu vzduchu na povrchu cievky jednotky aj na vzduchu, ktorý prechádza cez jednotku.
Výkon tohto modulu bol certifikovaný nezávislým laboratóriom Texcell.

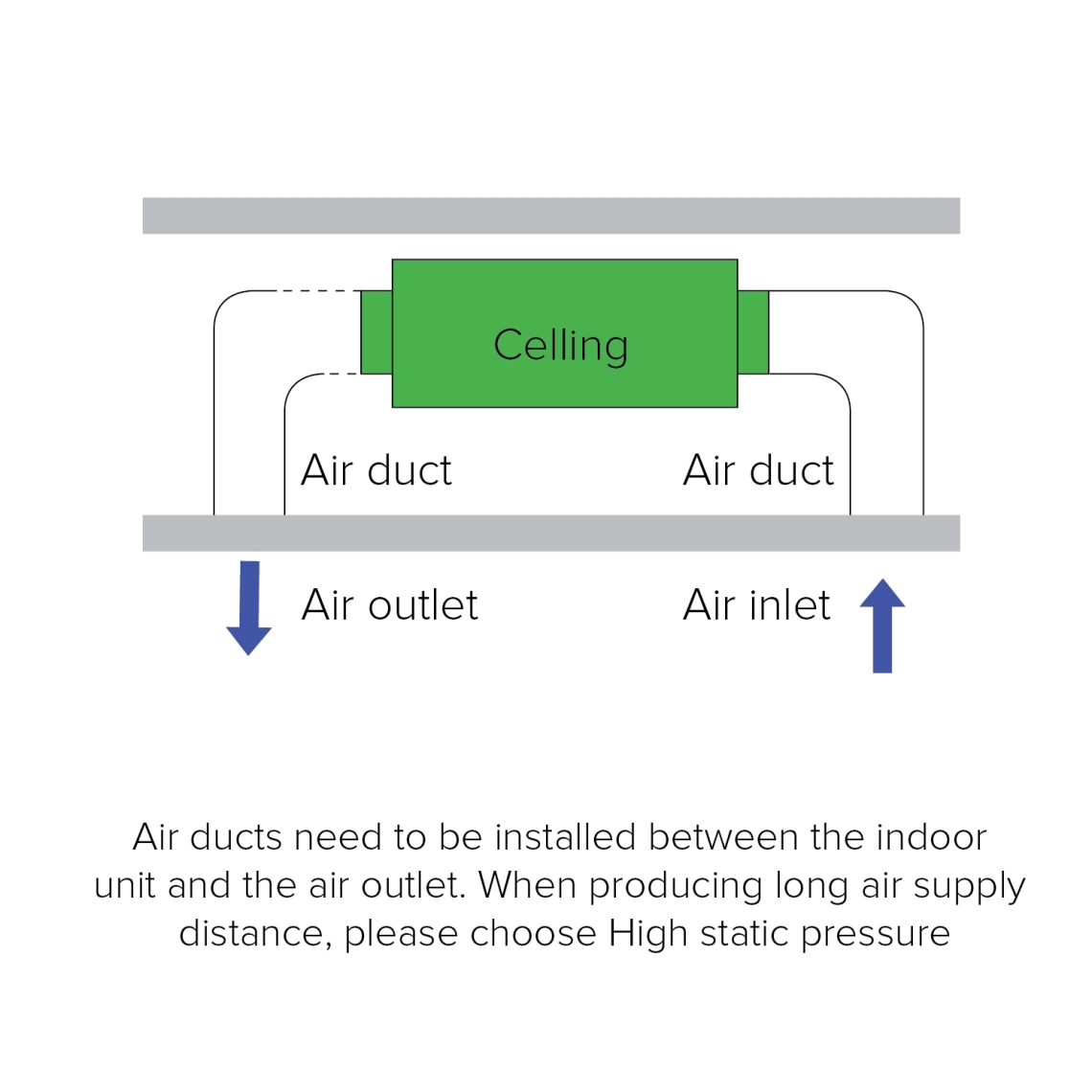

Schéma pripojenia potrubia MyCond Medium ESP

Statický tlak voliteľný, vyhovuje rôznym potrebám

Podľa požiadaviek používateľov možno statický tlak nastaviť pomocou drôtového ovládača namiesto tradičného spôsobu výmeny červených a bielych svoriek. Maximálny statický tlak celej série môže dosiahnuť 100 Pa.

Pripojenie vzduchového potrubia viac priestoru na zdieľanie

Jednotka môže pripojiť viacero miestností prostredníctvom vzduchového potrubia a môže byť flexibilne usporiadaná podľa rôznych typov domov, jedna klimatizácia, zdieľanie viacerých miestností.

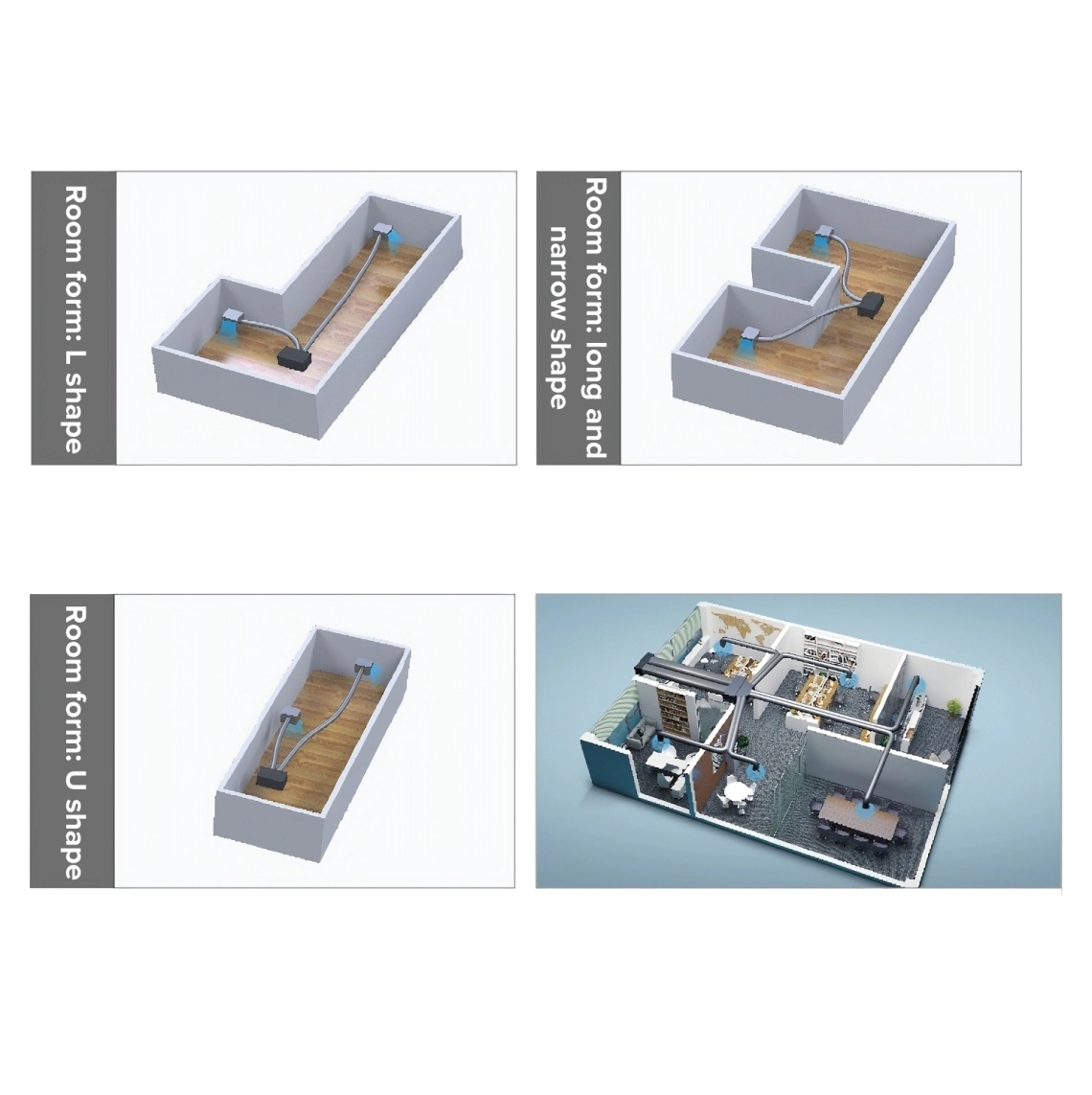

Riešenie potrubia MyCond Medium ESP pre miestnosti zložitého tvaru

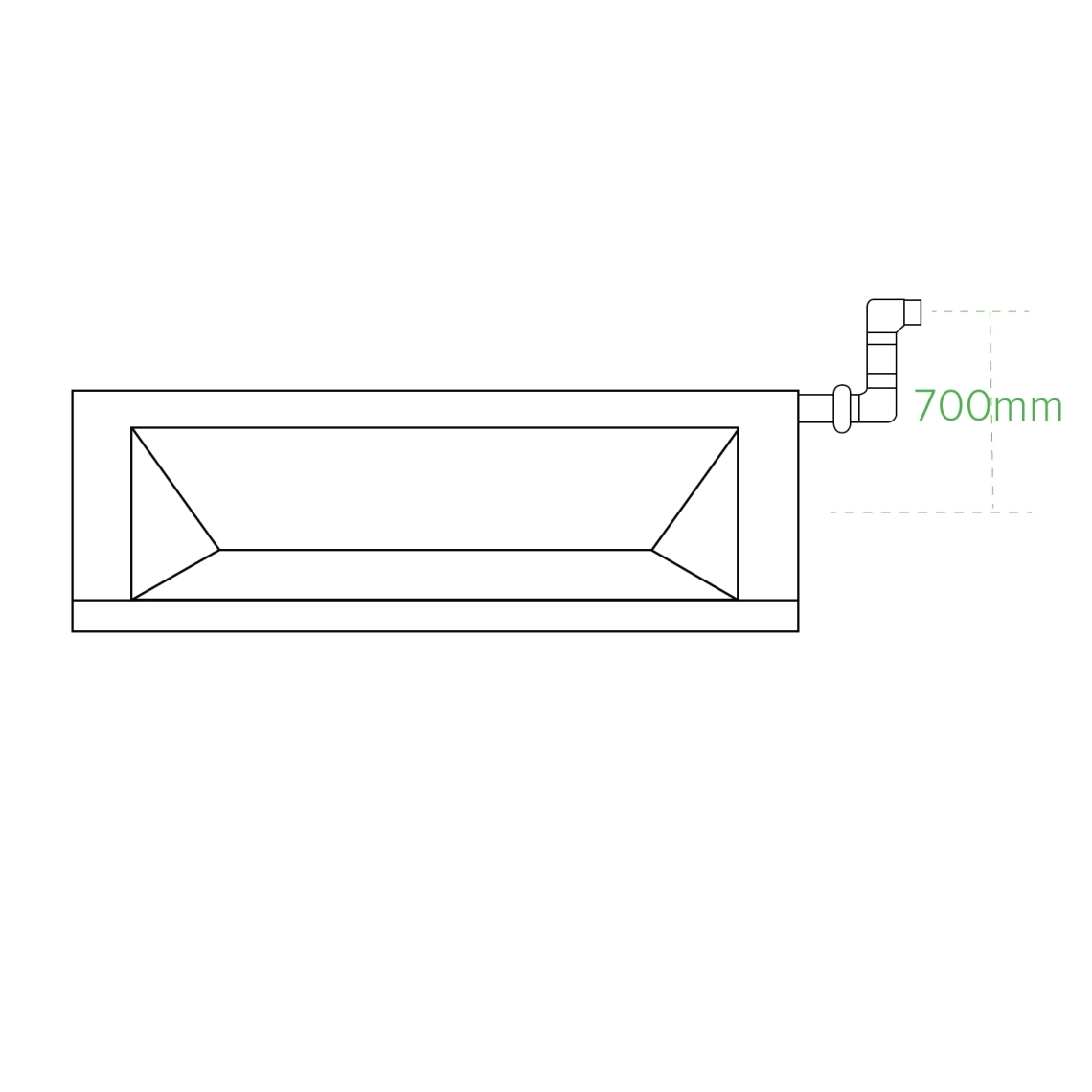

MyCond Medium ESP kanálové odvodňovacie čerpadlo so zdvihom do 700 mm

Vysokozdvižné vypúšťacie čerpadlo

Štandardné zdvíhacie čerpadlo kondenzovanej vody, štandardná výška 700 mm a zabudovaný plavákový spínač, vhodné na spoluprácu s aktuálnou situáciou na mieste, vypúšťanie kondenzovanej vody klimatizáciou.

Inštalovaný motor ventilátora na striedavý prúd

Vo vnútorných jednotkách umožňuje nastavenie jednorazovej kompresie pomocou používateľského káblového ovládača.

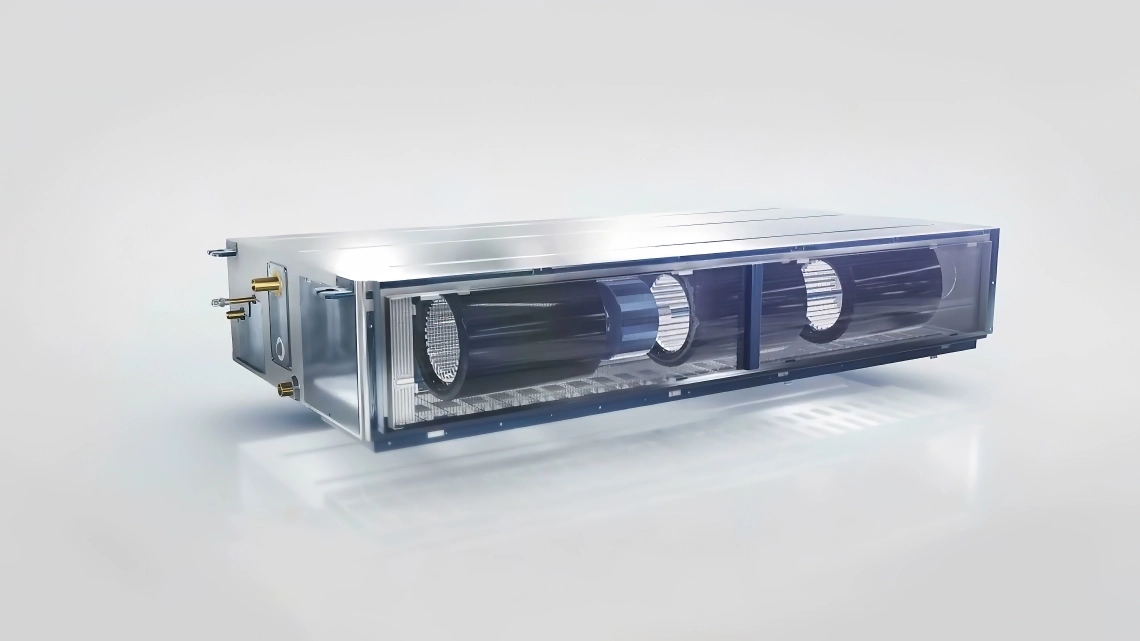

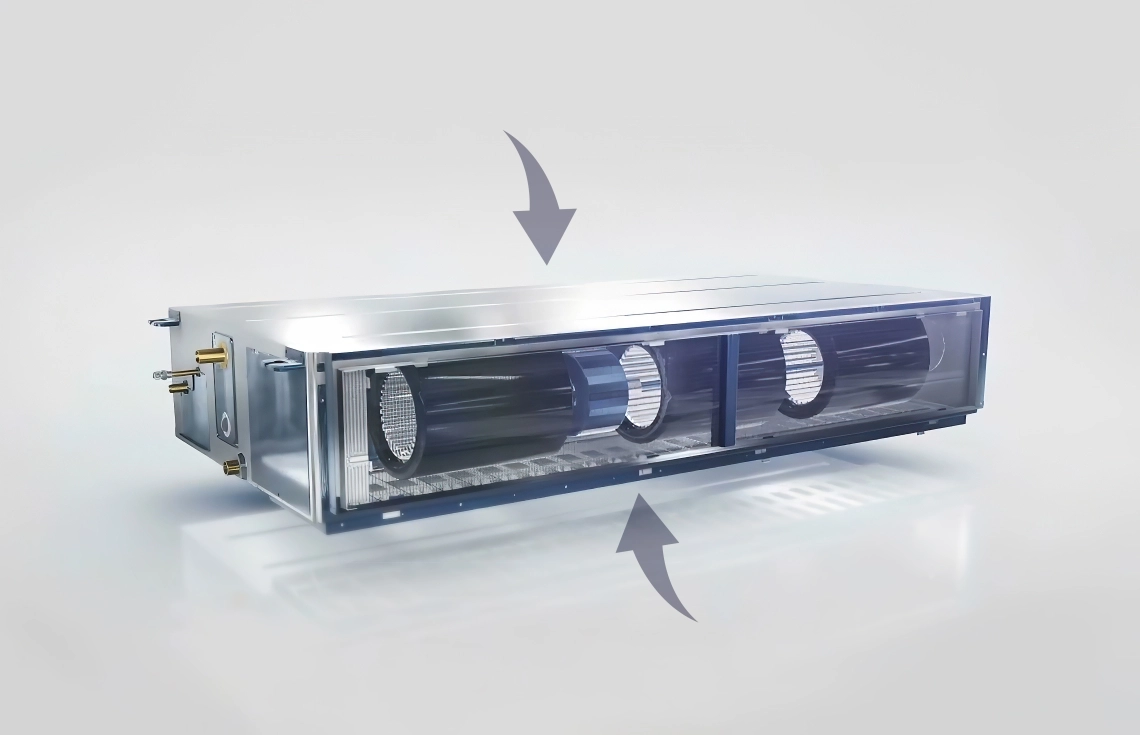

Kompaktný dizajn stredného kanála MyCond ESP s dvojitým ventilátorom

Zdvih čerpadla MyCond Medium ESP na odvodnenie kanálov do 750 mm

Zabudované čerpadlo kondenzátu

Zariadenia majú zabudované čerpadlo kondenzátu s vysokou zdvíhacou kapacitou - až 450 mm.

Väčšia flexibilita

Tri spôsoby vypúšťania.

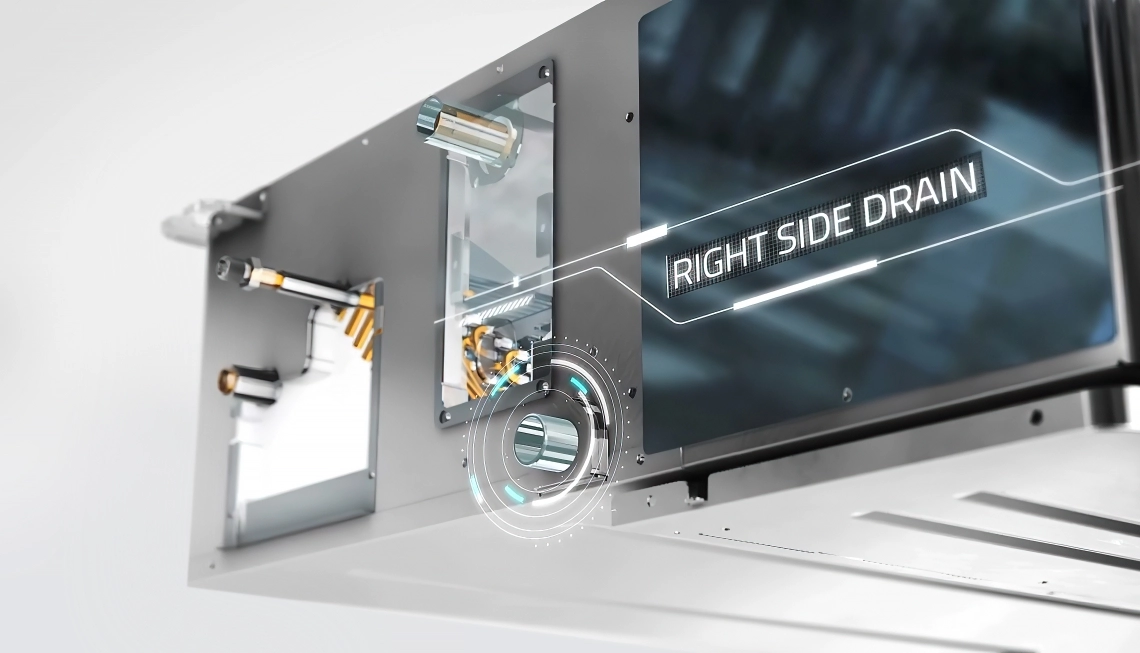

MyCond Medium ESP odvodnenie kanála na pravej strane

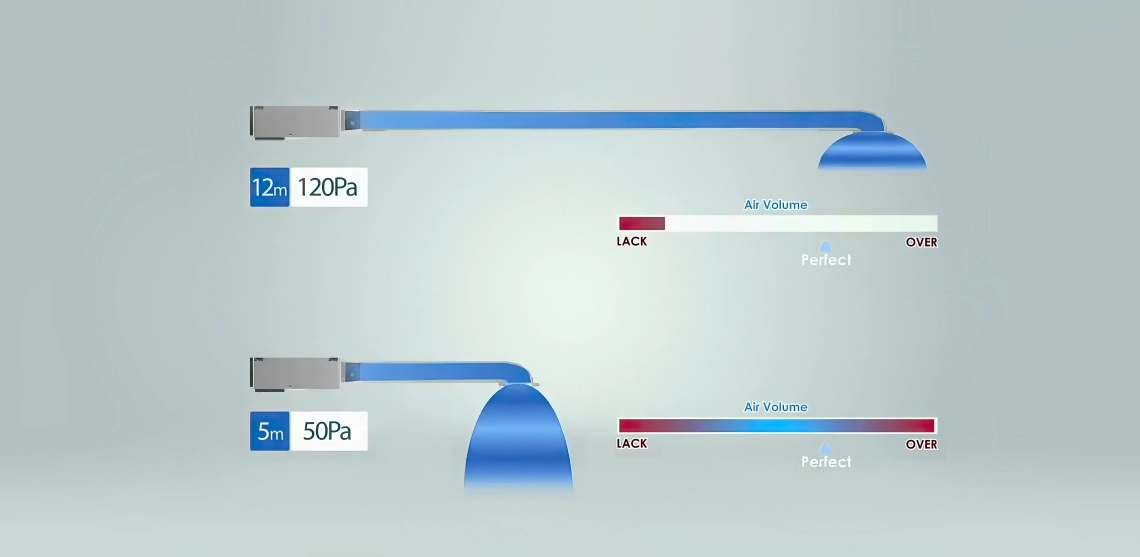

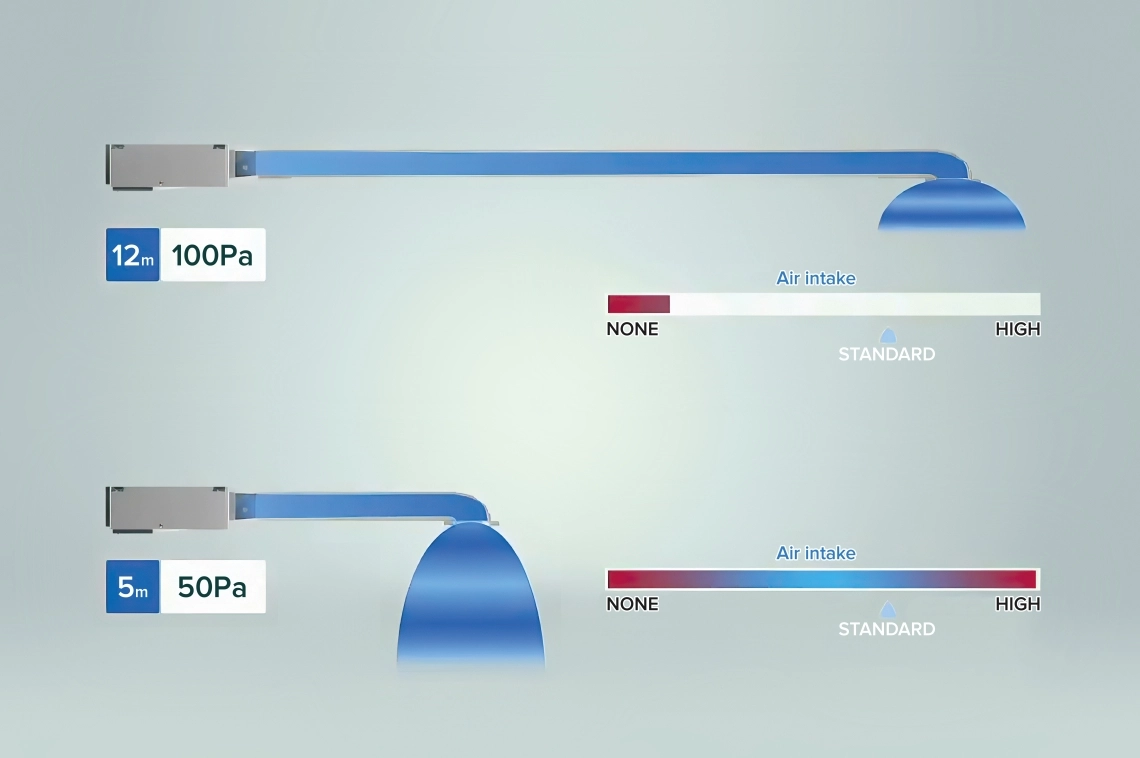

Optimálny prietok vzduchu kanálom MyCond Medium ESP pri 50-120 Pa

Konfigurácia prívodu vzduchu

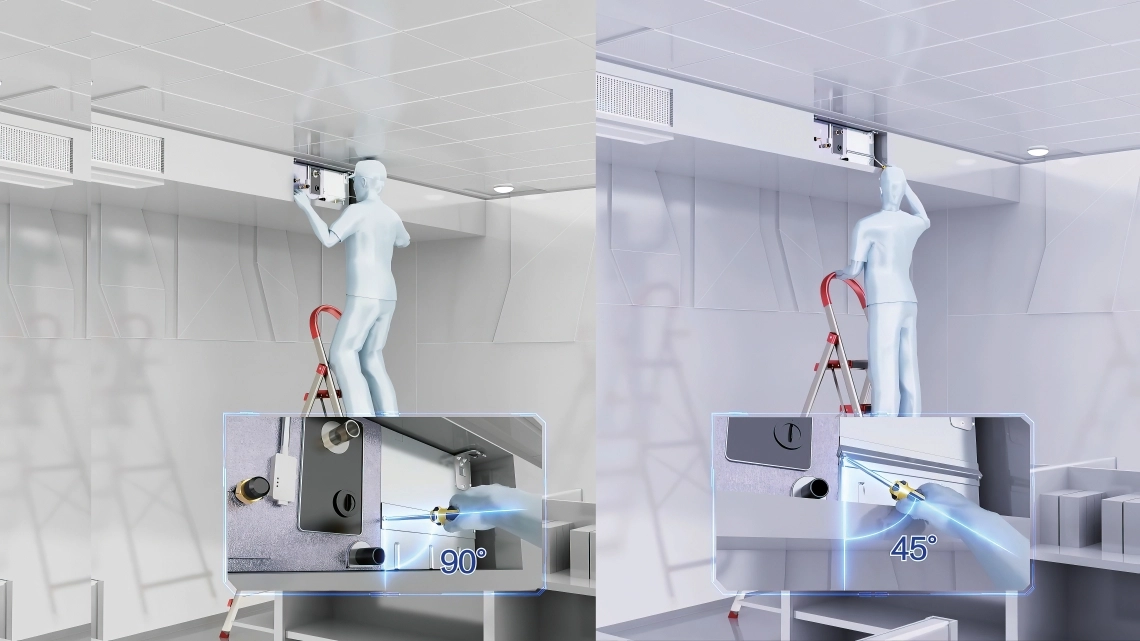

Modul s elektrickými komponentmi je umiestnený priamo pod mriežkou, čo umožňuje jednoduché operácie údržby.

Technické údaje

Jednotky

MIDJ-
05X1EV2AA

MIDJ-
07X1EV2AA

MIDJ-
09X1EV2AA

MIDJ-
12X1EV2AA

MIDJ-
16X1EV2AA

MIDJ-
18X1EV2AA

MIDJ-
24X1EV2AA

MIDJ-
28X1EV2AA

MIDJ-
30X1EV1AA

MIDJ-
38X1EV1AA

MIDJ-
48X1EV1AA

MIDJ-
54X1EV1AA

Kapacita

Chladenie

1,50

2,20

2,80

3,60

4,50

5,60

7,10

8,00

9,00

11,20

14,00

16,00

Vykurovanie

1,70

2,50

3,20

4,00

5,00

6,30

8,00

9,00

10,00

13,00

16,30

18,00

Elektrické parametre

Napájanie

Ph/V/Hz

1/220~230/50/60

Ventilácia

Prietok vzduchu (H/M/L)

^m3/h

515/
440/390

545/
470/390

570/
495/420

700/
625/550

915/
765/640

1275/
1050/875

1450/
1200/1000

2000/
1700/1400

2150/
1700/1400

2350/
1950/1600

Akustický tlak
(H/M/L)

dB(A)

29/27/25

30/28/25

31/29/27

32/30/28

33/31/29

34/31/29

35/33/30

36/33/30

38/35/32

40/36/32

42/38/34

Zvukový výkon
(H/M/L)

dB(A)

41/39/37

42/40/37

43/41/39

44/42/40

45/43/41

46/43/41

47/45/42

48/45/42

50/47/44

52/48/44

54/50/46

Inštalácia - rozmery

Čisté rozmery
(ŠxHxV)

700x700x248

1100x700x248

1500x700x248

Rozmery balenej jednotky

(ŠxHxV)

932x835x280

1332x835x280

1698x857x305

Hmotnosť netto/brutto

27,0/
32,0

28,5/
33,5

36,8/
43,4

39,4/
45,4

48,3/
56,5

51,3/
59,5

Ø Kvapalinové potrubie

mm
(palce)

6,35
(1/4)

9,52
(3/8)

Ø Plynové potrubie

mm
(palce)

9,52
(3/8)

12,70 (1/2)

15,88
(5/8)

Statický tlak
(štandardný/max.)

20/200

20/180

Rozmery

MIDG-38X1EV2AD(H) MIDG-48X1EV2AD(H) MIDG-54X1EV2AD(H) MIDJ-38X1EV1AA MIDJ-48X1EV1AA MIDJ-54X1EV1AA

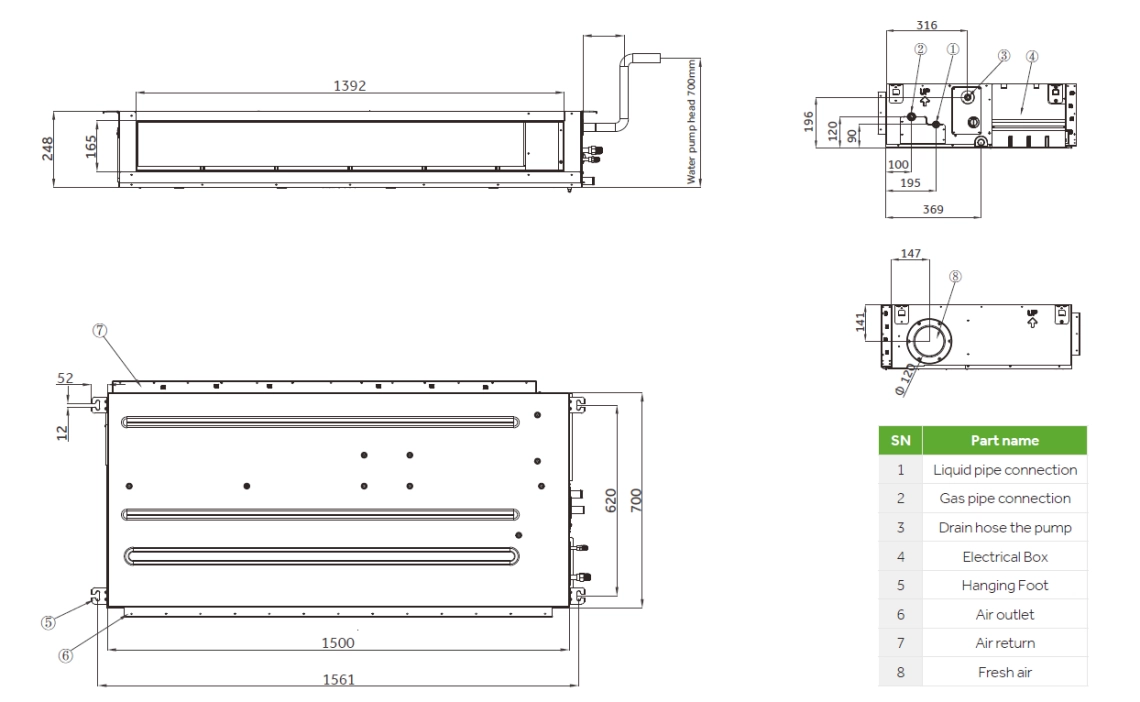

MyCond Medium ESP kanál Celkové rozmery - 1

Rozmery

MIDJ-05X1EV2AA MIDJ-07X1EV2AA MIDJ-09X1EV2AA MIDJ-12X1EV2AA MIDJ-16X1EV2AA

MyCond Medium ESP kanál Celkové rozmery - 2

Rozmery

MIDJ-18X1EV2AA MIDJ-24X1EV2AA MIDJ-28X1EV2AA MIDJ-30X1EV1AA

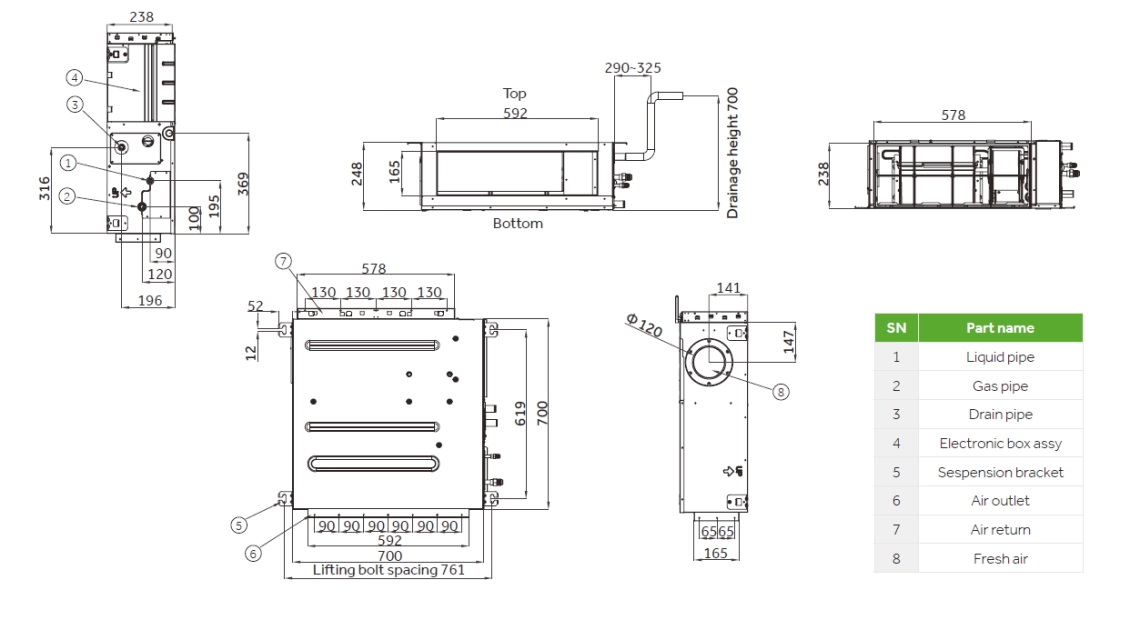

MyCond Medium ESP kanál Celkové rozmery - 3
