Stredné kanálové fan-coily ESP série HPL

Tieto strednotlakové kanálové jednotky s ventilátorom sú určené na prívod vzduchu dlhým potrubím a podporujú horizontálnu aj vertikálnu inštaláciu. Jednotky sú vhodné pre obytné domy, kancelárie, vzdelávacie a nákupné centrá

Chladiaci výkon: 2,93 ... 11,29 kW

Vykurovací výkon: 3,31 ... 13,13 kW

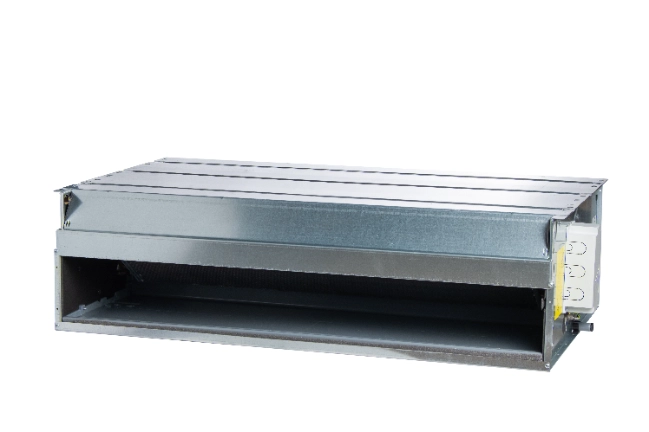

Stredné kanálové fan-coily ESP série HPL

Ventilátor má 7 štandardných veľkostí s rôznym prietokom vzduchu (od 340 do 2100^m3/h), z ktorých každá je vybavená 3- alebo 4-riadkovým výmenníkom a s možnosťou pridania 1- alebo 2-riadkového výmenníka pre 4-rúrkové systémy. Ide o najkomplexnejší sortiment, ktorý je ideálny pre všetky požiadavky na klimatizáciu.

hotel room

Kľúčové vlastnosti :

Vysoká úroveň komfortu
Široký prevádzkový rozsah
Statický tlak do 80 Pa
Pozinkovaný oceľový plášť
Vysokoúčinný medený výmenník tepla
Staticky a dynamicky vyvážený ventilátor pre mimoriadne tichú prevádzku
Inštalácia v horizontálnej a vertikálnej polohe

Výhody :

Plášť je vyrobený z 1 mm pozinkovanej ocele a izolovaný 3 mm polyolefínovou penou (trieda M1).
Ventilátory majú hliníkové alebo plastové lopatky.
Päťstupňový motor je namontovaný na antivibračných podložkách. Konštrukcia je vybavená vnútornou tepelnou ochranou s automatickým resetom (stupeň ochrany IP 20, trieda B).
Výmenník tepla nie je vhodný na použitie v korozívnom prostredí, kde môže podliehať korózii. Prípojky sa nachádzajú na ľavej strane pri pohľade od výstupu vzduchu z jednotky.
Zásobník kondenzátu je vyrobený z plastu. Konštrukcia v tvare písmena L umožňuje inštaláciu jednotky fan-coil v horizontálnej alebo vertikálnej polohe.
Filter je vyrobený z polypropylénového vlákna natiahnutého na pozinkovanom oceľovom ráme. Rám je inštalovaný do špeciálnych vodiacich líšt na jednoduché vybratie a inštaláciu filtra počas údržby.

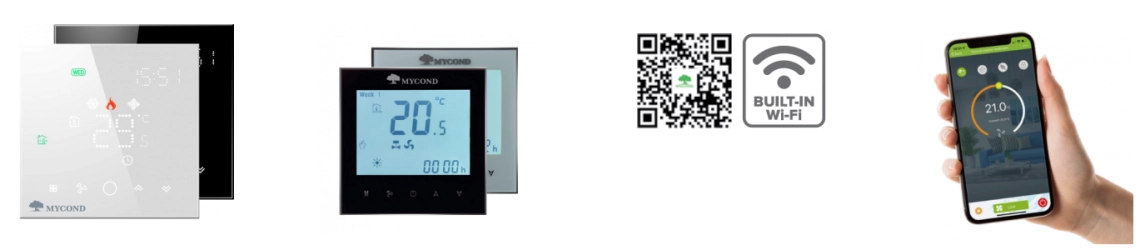

Optimálna súprava automatizácie pre cenovo dostupné a jednoduché ovládanie pomocou smartfónu

living room

trojradové fan-coilové jednotky, 2-rúrkové modely. Technické údaje

Technické údaje	Jednotky	HPL 13	HPL 23	HPL 33	HPL 43	HPL 53	HPL 63	HPL 73
Prietok vzduchu	^m3/h	535	860	1115	1340	1375	1635	2100
Chladiaci výkon	kW	2,93	4,47	6	6,74	7,24	8,56	9,89
Vykurovací výkon	kW	3,31	5,18	6,99	8,11	8,38	9,5	11,54
Príkon motora	W	55	110	126	175	174	166	245
Zvukový výkon (Lw)	dB(A)	51	55	57	63	62	61	66
Vstupné/výstupné vodovodné potrubie		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Potrubie na kondenzát	mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

štvorriadkové fan-coily, 2-rúrkové modely. Špecifikácie

Technické údaje	Jednotky	HPL 14	HPL 24	HPL 34	HPL 44	HPL 54	HPL 64	HPL 74
Prietok vzduchu	^m3/h	535	860	1115	1340	1375	1635	2100
Chladiaci výkon	kW	3,37	5,45	6,95	7,42	8,01	9,55	11,29
Vykurovací výkon	kW	3,6	5,76	7,32	8,57	8,84	10,62	13,13
Príkon motora	W	55	110	126	175	174	166	245
Zvukový výkon (Lw)	dB(A)	51	55	57	63	62	61	66
Vstupné/výstupné vodovodné potrubie		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Potrubie na kondenzát	mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

3+1-riadková jednotka fan-coilu, 4-trubkové modely. špecifikácie

Technické údaje	Jednotky	HPL 13-4T/1R	HPL 23-4T/1R	HPL 33-4T/1R	HPL 43-4T/1R	HPL 53-4T/1R	HPL 63-4T/1R	HPL 73-4T/1R
Prietok vzduchu	^m3/h	535	860	1115	1340	1375	1635	2100
Chladiaci výkon	kW	2,93	4,47	6	6,74	7,24	8,56	9,89
Vykurovací výkon	kW	2,5	3,7	4,87	5,48	5,79	6,93	8,12
Príkon motora	W	55	110	126	175	174	166	245
Zvukový výkon (Lw)	dB(A)	51	55	57	63	62	61	66
Vstupné/výstupné vodovodné potrubie		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Potrubie na kondenzát	mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

Charakteristiky sú uvedené pre nasledujúce prevádzkové parametre:
Statický tlak: 0 Pa
CHLADENIE: teplota vstupného vzduchu +27 °C suchá teplota, +19 °C vlhkosť. term. Teplota vstupnej/výstupnej vody. +7/12 °C.
VYKUROVANIE: teplota vzduchu na vstupe je +20 °C. Teplota vody na vstupe/výstupe. +50/45 °C.
Vykurovanie 4-rúrkový systém: teplota vzduchu na vstupe +20 °C. Teplota vody na vstupe/výstupe. +65/55 °C.

Vertikálna inštalácia

Poznámka:
(*) - Pripojenie špirály na ľavej strane
(**) - Prídavná vanička na kondenzát (voliteľne)
(***) - Rozmery nasávacieho rámu: E x 119 mm
(****) - Vonkajší priemer

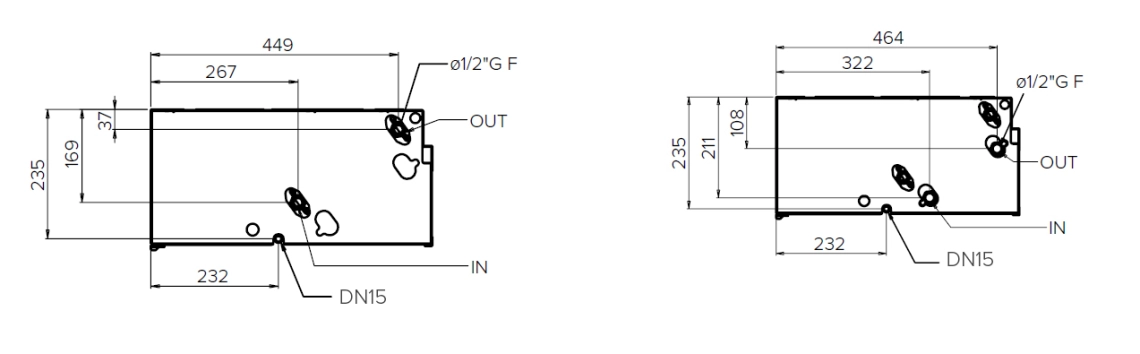

scheme

Horizontálna inštalácia

Poznámka:
(*) - Pripojenie cievky vľavo
(**) - Prídavný zásobník kondenzátu (voliteľná výbava)
(***) - Rozmery nasávacieho rámu: E x 119 mm
(****) - Vonkajší priemer

Model	Jednotky	HPL 1	HPL 2	HPL 3	HPL 4	HPL 5	HPL 6	HPL 7
D	mm	689	904	1119	1119	1334	1549	1549
E	mm	645	860	1075	1075	1290	1505	1505
F	mm	669	884	1099	1099	1314	1529	1529

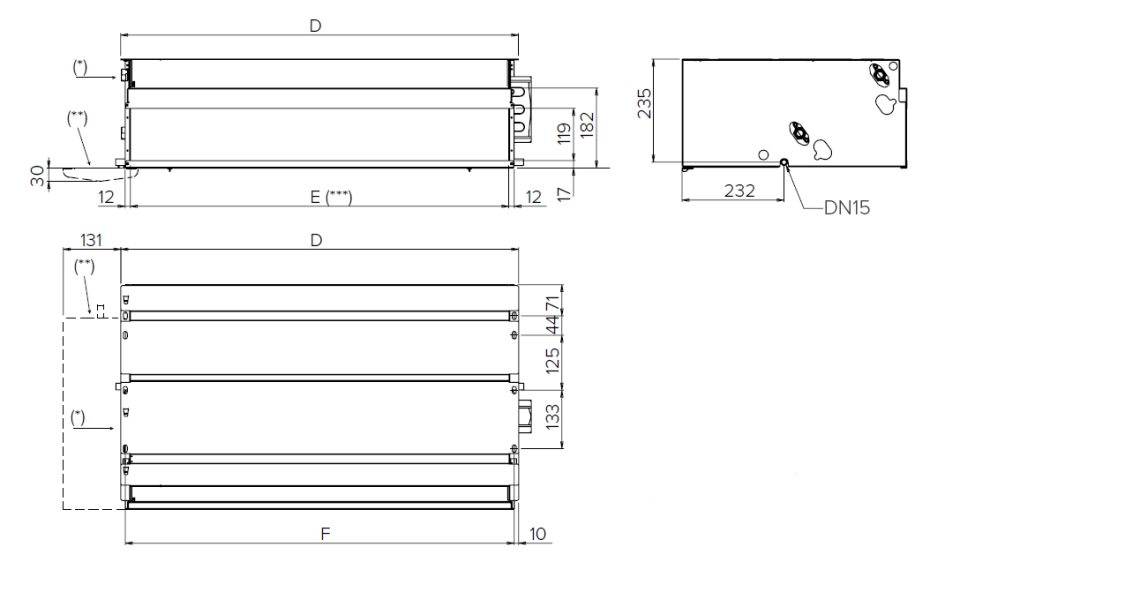

scheme_2

Pripojenia cievky

3- alebo 4-radové špirály / Prídavná vykurovacia špirála (1 alebo 2 rady)

Model	Jednotky	HPL 1	HPL 2	HPL 3	HPL 4	HPL 5	HPL 6	HPL 7
3 riadky	kg	18,5	25,4	26,5	27,9	38,4	47,2	47,4
3+1 riadky	kg	19,7	26,9	28,3	29,7	40,3	49,5	49,7
4 riadky	kg	19,5	26,7	27,9	29,0	39,8	48,9	49,1

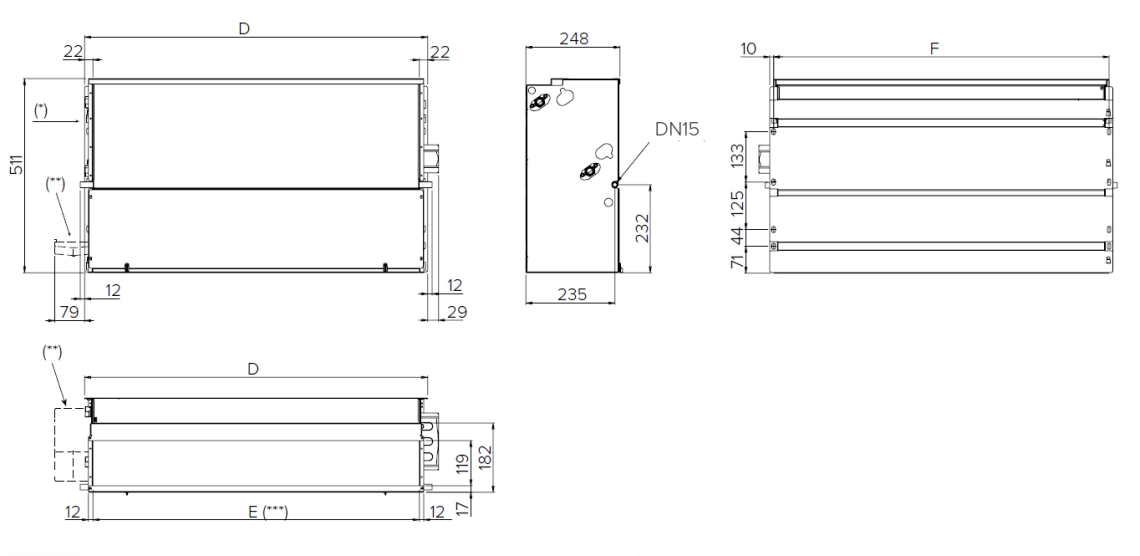

scheme_3
