Rekuperačné vetracie jednotky série MVS***-DW

Energeticky úsporná vetracia jednotka je navrhnutá tak, aby do miestnosti privádzala filtrovaný a ohriaty čerstvý vzduch
Prietok vzduchu: 300 ... 2600 m3/h

Chcete si kúpiť alebo máte otázky?
Rekuperačné vetracie jednotky série MVS***-DW

Ventilátory Mycond MVS***-DW s rekuperáciou energie sú skonštruované s bezkartáčovými jednosmernými motormi s vyššou účinnosťou, spotreba energie sa znižuje až o 70 %, čo vedie k výraznej úspore energie.

Energy recovery ventilation unit from Mycond MVS-DW series.

Energy recovery ventilation unit with compact design.

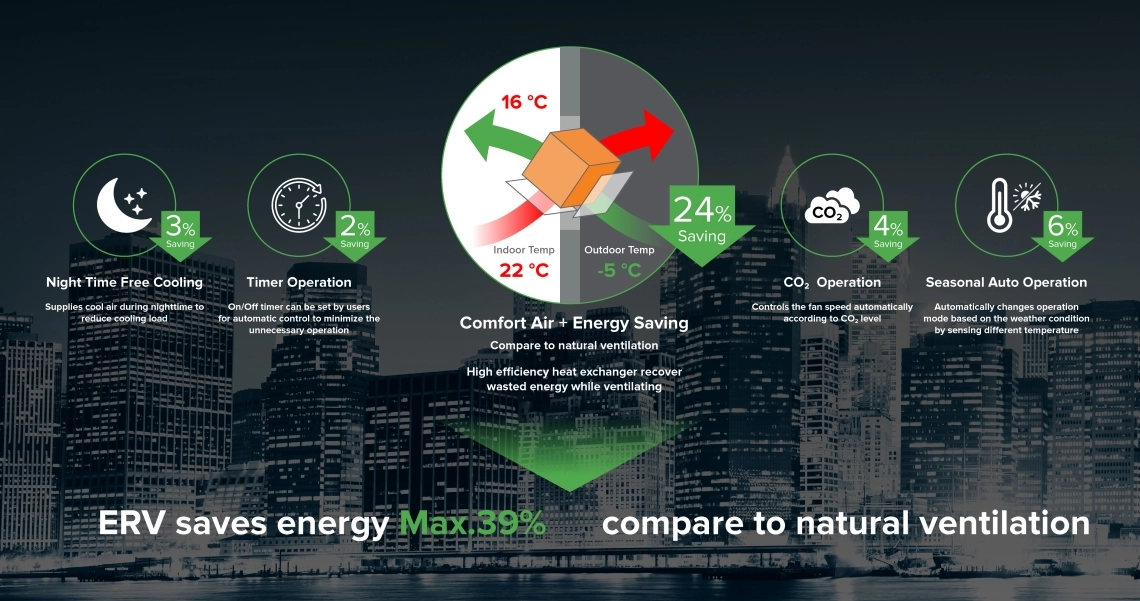

Diagram displaying air flow controls and energy recovery efficiency.

Efektívne vetranie

Jednotka privádza čerstvý vzduch do miestnosti,
a zároveň odvádza vydýchaný vzduch z interiéru von,
, takže si môžete vychutnať pohodlie prirodzeného prostredia.

Vysoko účinná rekuperácia energie

Počas vetrania zabudovaný vysokoúčinný
výmenník tepla rekuperuje viac ako 70 % energie z
odvádzaného vzduchu a využíva ju na ohrev nasávaného čerstvého vzduchu.

Energy recovery ventilation unit from MVS-DW series.

Modern energy recovery ventilation unit from the MVS-DW series.

Dokonale tichý dizajn

Jednotka má štýlový vzhľad s elegantne tvarovaným telom
. Akýkoľvek prevádzkový hluk je dokonale utlmený vďaka
mikroperforovanej anechoickej štruktúre s
vynikajúcimi aerodynamickými vlastnosťami.

Filtrovanie a čistenie vzduchu

Skvele navrhnuté vzduchové filtre vo vnútri jednotky účinne
odstraňujú všetky znečisťujúce látky z nasávaného vzduchu
a poskytujú vám čerstvý a čistý vzduch.

The MVS-DW series unit with advanced energy recovery features is displayed.

A modern energy recovery ventilation unit from the MVS-DW series.

Funkcia by-pass

Funkcia by-pass umožňuje prirodzené vetranie
za vhodných klimatických podmienok, ktoré
môže predĺžiť životnosť výmenníka tepla
. Tento režim tiež umožňuje využívať režim voľného chladenia na jar/jeseň a rozmrazovania výmenníka tepla
v zime.

Konštrukcia Air-proff a jednoduchá údržba

Výmenník tepla je pripojený cez tvarovanú lištu a utesnený špeciálnymi mäkkými a hustými tesneniami. Vďaka tomu je ručne odnímateľný a ľahko sa udržiava, pričom úplne oddeľuje prúdenie čerstvého a odpadového vzduchu, aby sa zabránilo krížovému znečisteniu.

Diagram showing airflow in MVS-DW ventilation units.

Diagram showing components of the MVS***-DW energy recovery ventilation unit.

Celkový výkon:

  • Motory ventilátorov BLDC
  • Prívod čerstvého vzduchu (600 až 2600m3/h)
  • Rekuperácia tepla: až 75 %
  • Rekuperácia vlhkosti: až 65 %
  • Filtrácia a čistenie vzduchu
  • Tichá a spoľahlivá prevádzka

Jednotky majú štandardný súbor funkcií :

  • Regulácia rýchlosti ventilátora (10 rýchlostí)
  • Štyri integrované snímače teploty
  • Ochrana proti zamrznutiu rekuperátora
  • Systém voľného chladenia
  • Inteligentný systém odmrazovania rekuperátora
  • Ovládanie externého elektrického ohrievača vzduchu
  • Týždenný časovač
  • Integrovateľnosť so systémom riadenia budovy

Front view of an MVS-DW series energy recovery ventilation unit.

Compact energy recovery ventilation unit with advanced filtration.

Features:

  • Prietok vzduchu od 200 do 2000m3/h
  • Rekuperácia energie
  • Krížový výmenník tepla
  • Tichá prevádzka, motory na jednosmerný prúd
  • Nové filtre s hliníkovým plášťom
  • Jednoduchá inštalácia na strop
  • Funkcia by-pass
  • Konštrukcia s vysokým ESP

* K dispozícii ako voliteľné príslušenstvo

Vyššia účinnosť s entalpickým výmenníkom 3. generácie

Entalpický výmenník 3. generácie je vyrobený z najnovšej štruktúry nanovlákien, ktorá zabezpečuje vyššiu účinnosť. Materiály na výmenu tepla sú odolné proti plesniam a ohňovzdorné. V tomto RV je zabudovaný krížový entalpický výmenník, účinnosť rekuperácie tepla v zime až 82 %, prípustná výmena vlhkosti medzi čerstvým a odvádzaným vzduchom umožňuje príjemnú teplotu a vlhkosť v interiéri.

Energy recovery ventilator demonstrating high summer efficiency.

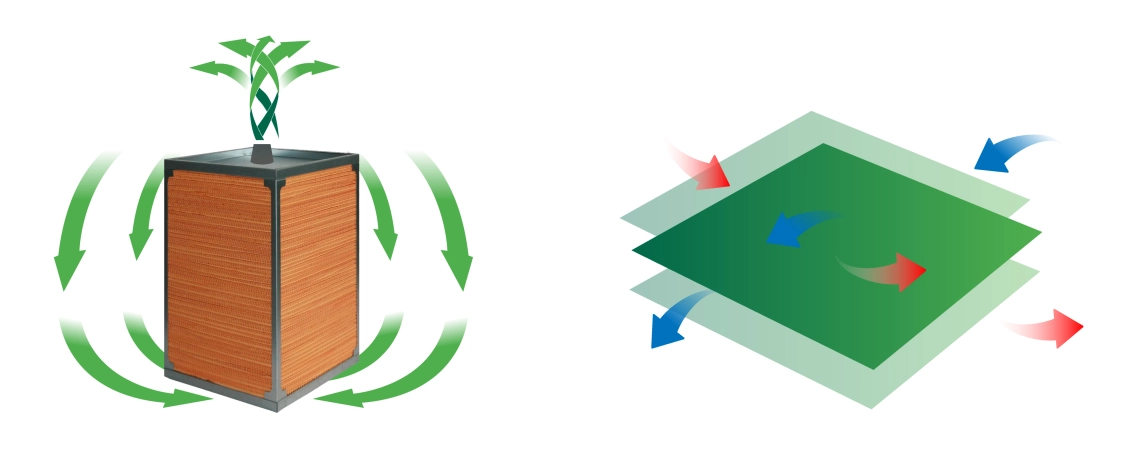

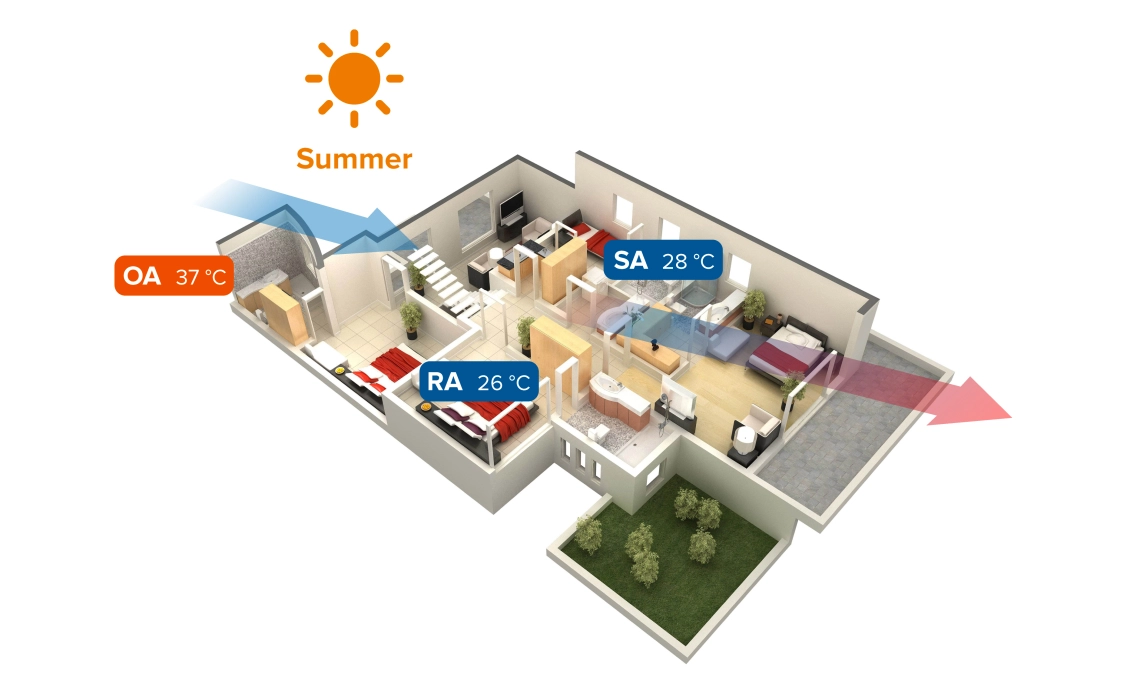

V lete systém rekuperácie tepla šetrí elektrickú energiu na klimatizáciu tým, že vracia časť vonkajšieho tepla späť von.

Diagram showing the efficiency of the MVS-DW energy recovery ventilator.

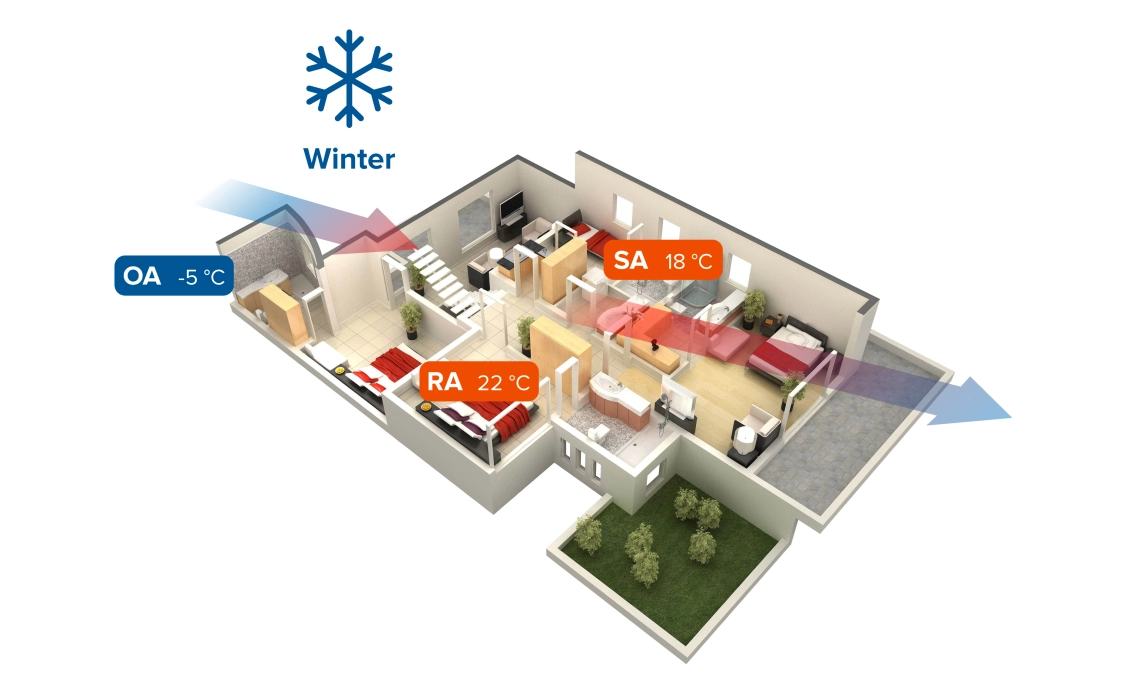

V zime sa časť vnútorného tepla vracia do miestnosti, čím sa dosahujú značné úspory na vykurovaní priestoru a vzduchu.

The MVS-DW series unit for optimized energy recovery in winter.

Údaje sa uvádzajú ako referenčné. Veľa závisí od vnútornej vlhkosti vzduchu, vonkajšej vlhkosti, tepelnej izolácie miestnosti, tepelnej izolácie a dĺžky vzduchovodov atď.

Technické údaje Jednotky MVS400-DW MVS500-DW MVS700-DW MVS900-DW MVS1100-DW MVS1400-DW MVS1600-DW MVS2200-DW MVS2800-DW
Prietok vzduchu m3/h 300 400 600 800 1000 1300 1500 2000 2600
Vonkajší tlak Pa 85 88 97 100 86 90 72 77 81
Entalpická účinnosť, chladenie % 57-70 57-70 59-74 55-66 58-70 56-68 63-71 60-68 56-68
Entalpická účinnosť, vykurovanie % 61-72 60-74 61-78 57-76 62-75 59-70 65-73 62-72 59-70
Účinnosť prenosu tepla % 68-82 69-83 70-83 68-83 70-83 70-83 76-80 76-82 70-83
Úroveň hluku dB(A) 34.5 37.5 39 41 42 43 50 51.5 53
Napätie 220-240 V / 1 fáza / 50 Hz
Vstupný výkon W 80 116 162 290 327 424 700 724 848
Napájací kábel mm2 3×1.5 3×1.5 3x1.5 3x1.5 3x1.5 3x1.5 3x1.5 3x1.5 3x1.5
Ovládací kábel mm2 2×0.5 2×0.5 2x0.5 2x0.5 2x0.5 2x0.5 2x0.5 2x0.5 2x0.5
Kontrola, štandardná Áno (7-dňové hodiny)
Riadenie (BMS), Modbus Áno
Typ ventilátora Motor ventilátora BLDC
Otáčky ventilátora (privádzaný vzduch) ovládanie ventilátora s 10 rýchlosťami
Rýchlosť ventilátora (odvádzaný vzduch) ovládanie ventilátora s 10 rýchlosťami
Bypass Áno (automaticky v nastaviteľnom rozsahu)
Odmrazovanie Áno (automaticky v nastaviteľnom rozsahu)
ReguláciaCO2 Prídavný snímač (ovládanie zapnutia/vypnutia v nastaviteľnom rozsahu)
Výstupné kontakty poruchového alarmu Áno Áno Áno Áno Áno Áno Áno Áno Áno
Vypnutie pri požiari Áno Áno Áno Áno Áno Áno Áno Áno Áno
Hmotnosť kg 25 31 34 53 61 71 106 122 142
Rozmery: DxŠxV mm 744×599×270 744×599×270 867×902×280 1134×884×388 1134×1134×388 1193×1243×388 1134×884×776 1134×1134×776 1193×1243×776
Priemer pripojovacieho kanála mm 150 150 200 250 250 250 650×280 650×280 650×280

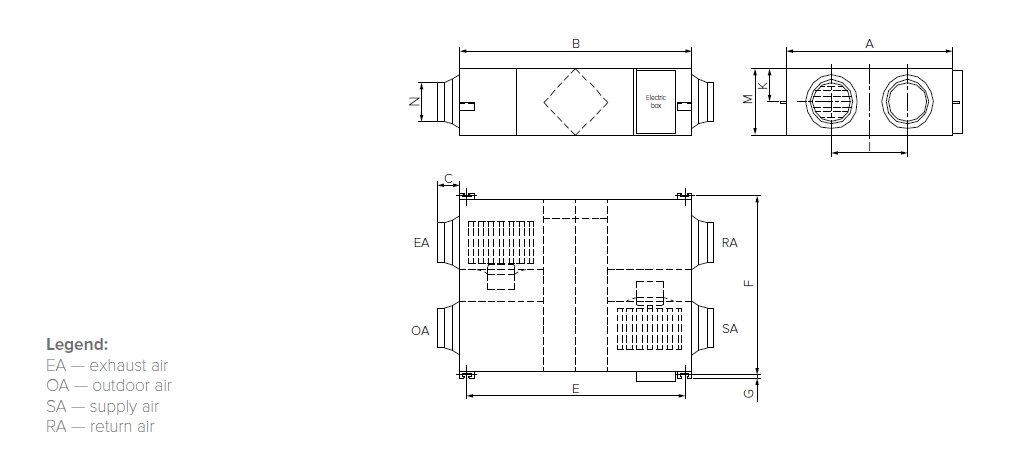

Rozmery

Ventilačné jednotky MVS400-DW - MVS500-DW

Model A B C E F G I K M N
MVS400-DW 599 744 100 675 657 19 315 111 270 Ø144
MVS500-DW 804 744 100 675 862 19 480 111 270 Ø144

Components of MVS-DW series ventilation units for efficient energy recovery.

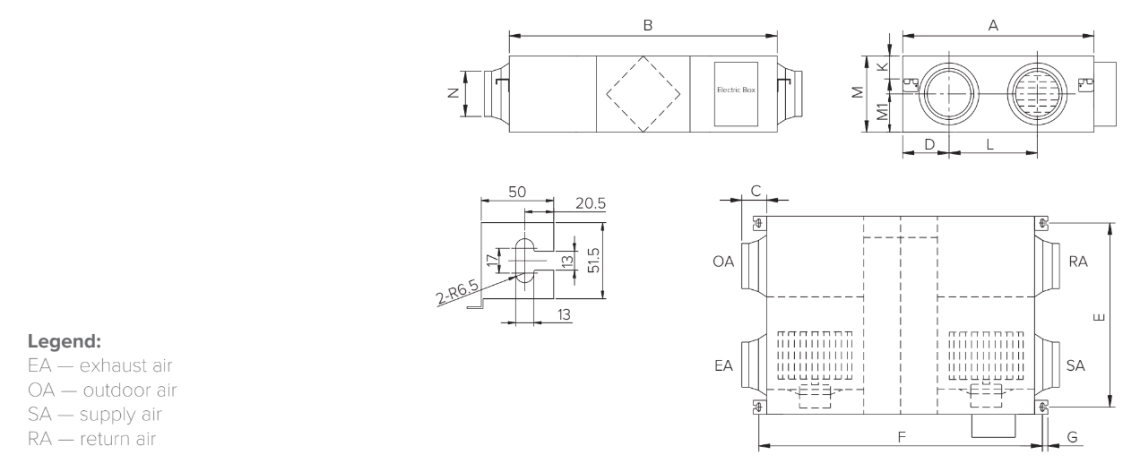

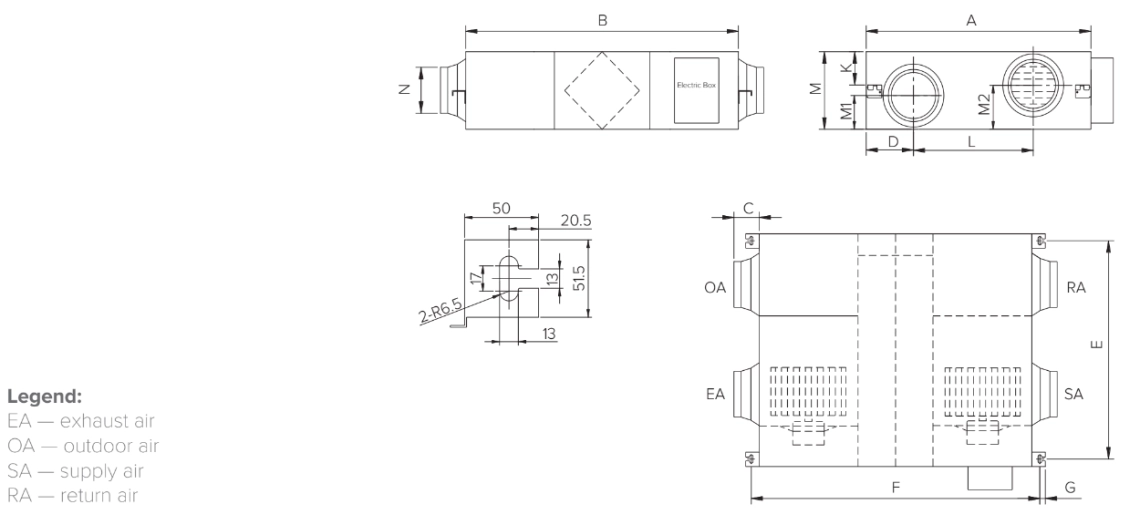

Rozmery

Ventilačné jednotky MVS700-DW - MVS1100-DW

Model A B C D E F G L K M M1 N
MVS700-DW 902 867 107 197 833.5 922 20.5 451.5 115.5 280 139.5 Ø194
MVS900-DW 884 1134 85 202 818 1189 20.5 378 128 388 194 Ø242
MVS1100-DW 1134 1134 85 202 1068 1189 20.5 628 128 388 194 Ø242

Všetky rozmery sú v milimetroch.

A high-efficiency energy recovery ventilation unit with DC motors.

Rozmery

Ventilačná jednotka MVS1400-DW

Model A B C D E F G L K M M1 M2 N
MVS1400-DW 1243 1193 85 241 1172.5 1248 20.5 629.5 133 388 191 241 Ø242

Všetky rozmery sú v milimetroch.

Energy recovery ventilation unit with smart control panel.

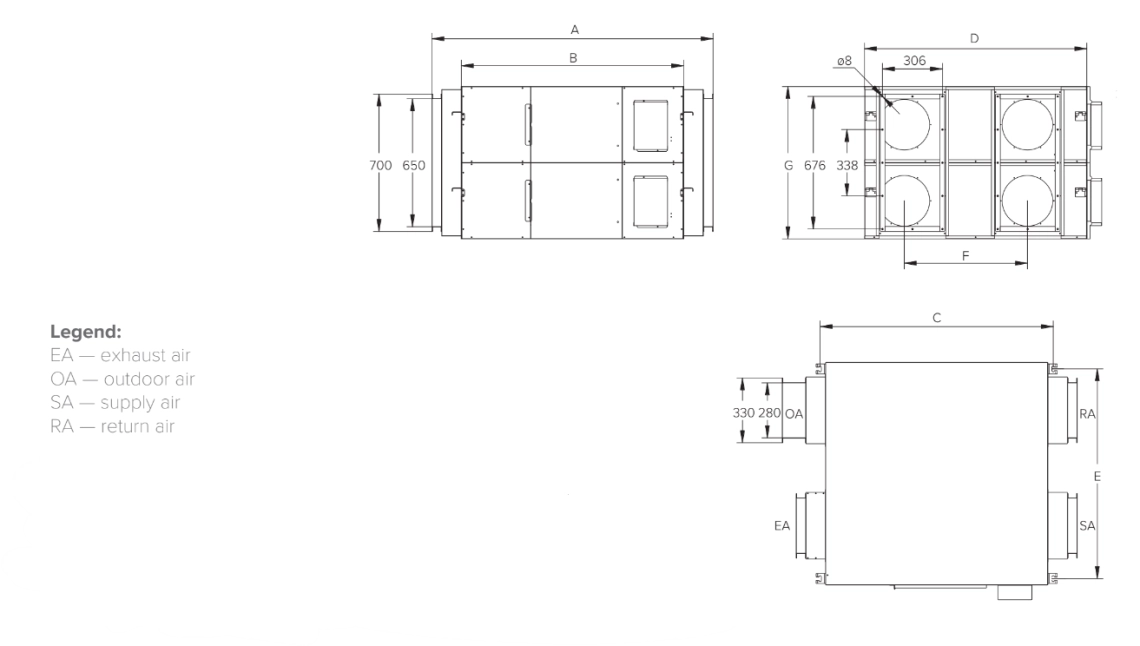

Rozmery

Ventilačné jednotky MVS1600-DW - MVS2800-DW

Model A B C D E F G H L
MVS1600-DW 1434 1134 1189 884 818 378 776 650 280
MVS2200-DW 1434 1134 1189 1134 1068 628 776 650 280
MVS2800-DW 1493 1193 1248 1243 1173 629.5 776 650 280

Všetky miery sú v milimetroch.

Energy recovery ventilator for efficient air exchange in buildings.

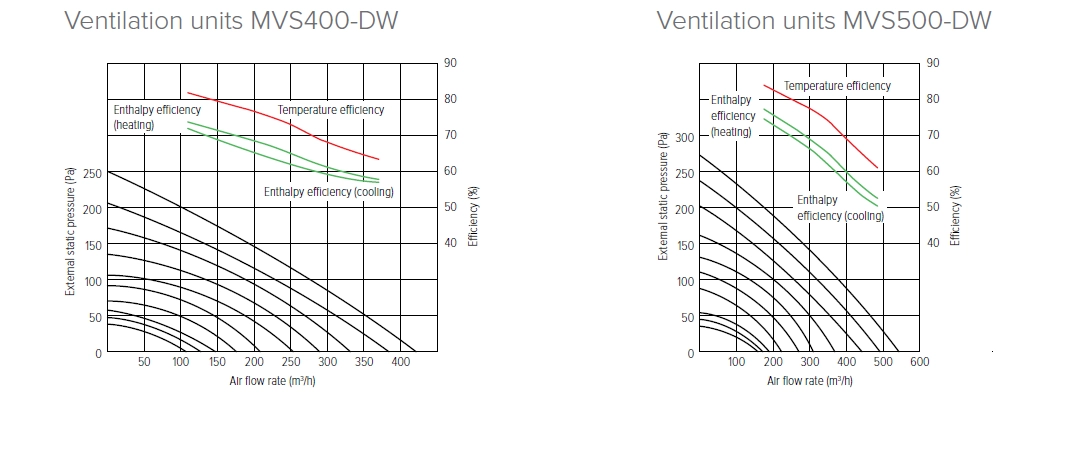

Parametre výkonnosti

Performance parameters chart for MVS-DW series ventilators.

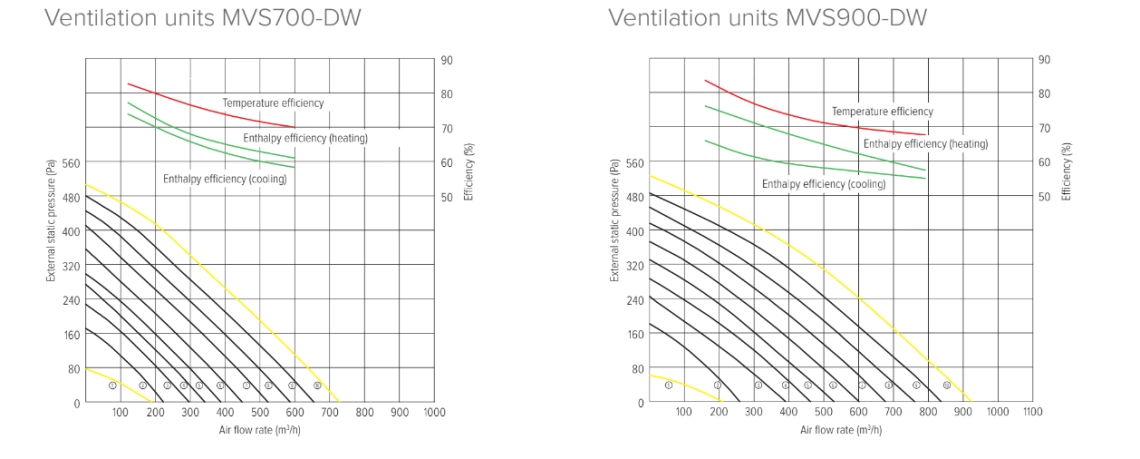

Parametre výkonnosti

Performance parameters of Mycond MVS-DW ventilation units.

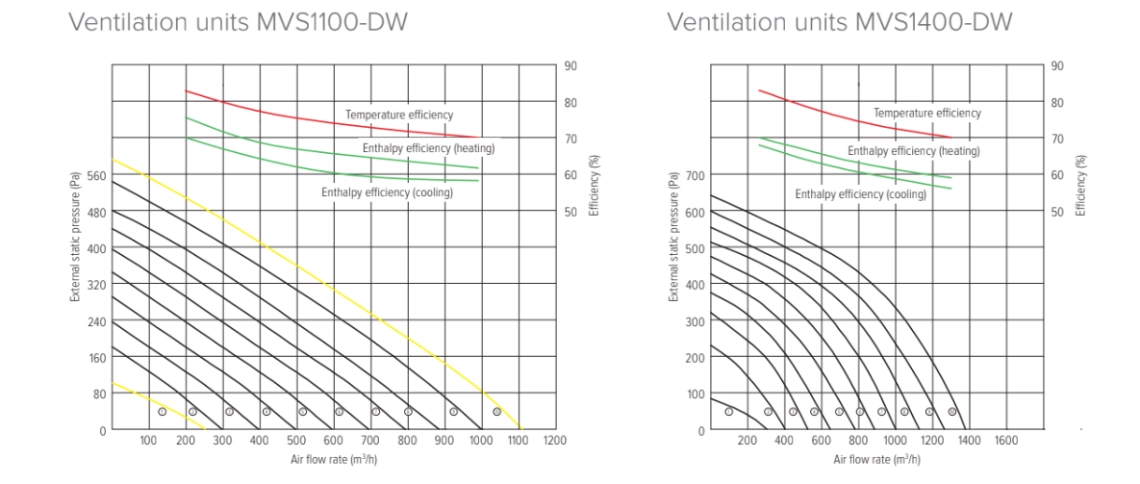

Parametre výkonnosti


Performance parameters of Mycond MVS-DW series energy recovery ventilator.

Parametre výkonnosti


Graph of performance parameters for energy recovery units.

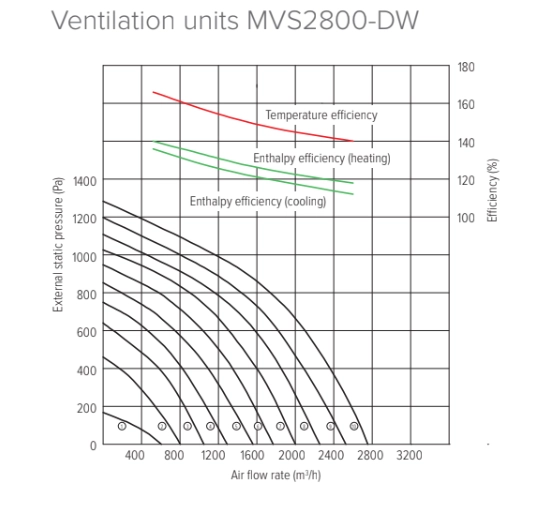

Parametre výkonnosti
