Rekuperačné vetracie jednotky série MV***I-W

Vetracie jednotky so spätným získavaním energie od spoločnosti MYCOND sú navrhnuté tak, aby poskytovali maximálny komfort v miestnosti úpravou nasávaného vzduchu pomocou tepla a vlhkosti získanej z odvádzaného vzduchu, čím sa výrazne znižujú náklady na chladenie alebo vykurovanie priestoru

Prietok vzduchu: 200 ... 3000 m3/h

Chcete si kúpiť alebo máte otázky?

Rekuperačné vetracie jednotky série MV***I-W

Mycond

Séria MVI

Prívod čerstvého vzduchu cez rekuperátor pre režim rekuperácie tepla alebo priamo pre režim bypassu.

Celkový výkon:

Prívod čerstvého vzduchu (200 až 3000^m3/h)
Rekuperácia tepla: až 75 %
Spätné získavanie vlhkosti: až 65 %
Filtrácia a čistenie vzduchu
Tichá a spoľahlivá prevádzka

Jednotky majú štandardný súbor funkcií :

Regulácia otáčok ventilátora
Štyri integrované snímače teploty
Ochrana výmenníka tepla proti zamrznutiu
Systém voľného chladenia
Inteligentný systém odmrazovania výmenníka tepla
Ovládanie externého elektrického ohrievača vzduchu
Týždenný časovač
Integrovateľnosť so systémom riadenia budovy

* K dispozícii ako voliteľné príslušenstvo

V lete systém rekuperácie tepla šetrí elektrickú energiu na klimatizáciu tým, že vracia časť vonkajšieho tepla späť von.

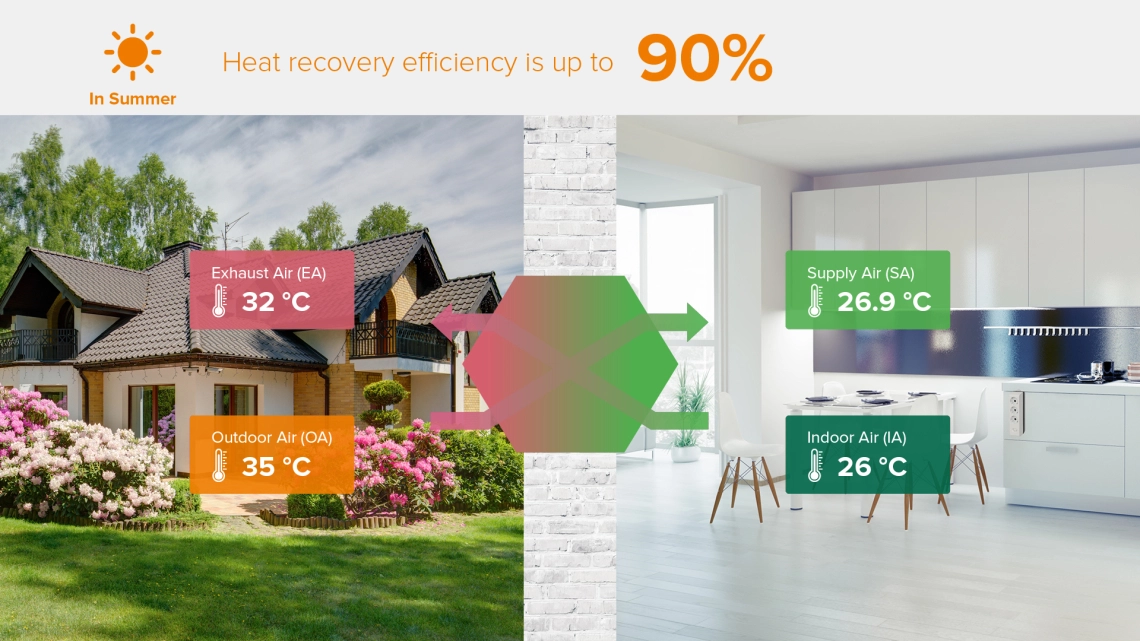

MyCond MV***I-W letná vetracia schéma s rekuperáciou tepla

V zime sa časť vnútorného tepla vracia do miestnosti, čím sa dosahujú značné úspory na vykurovaní priestoru a vzduchu.

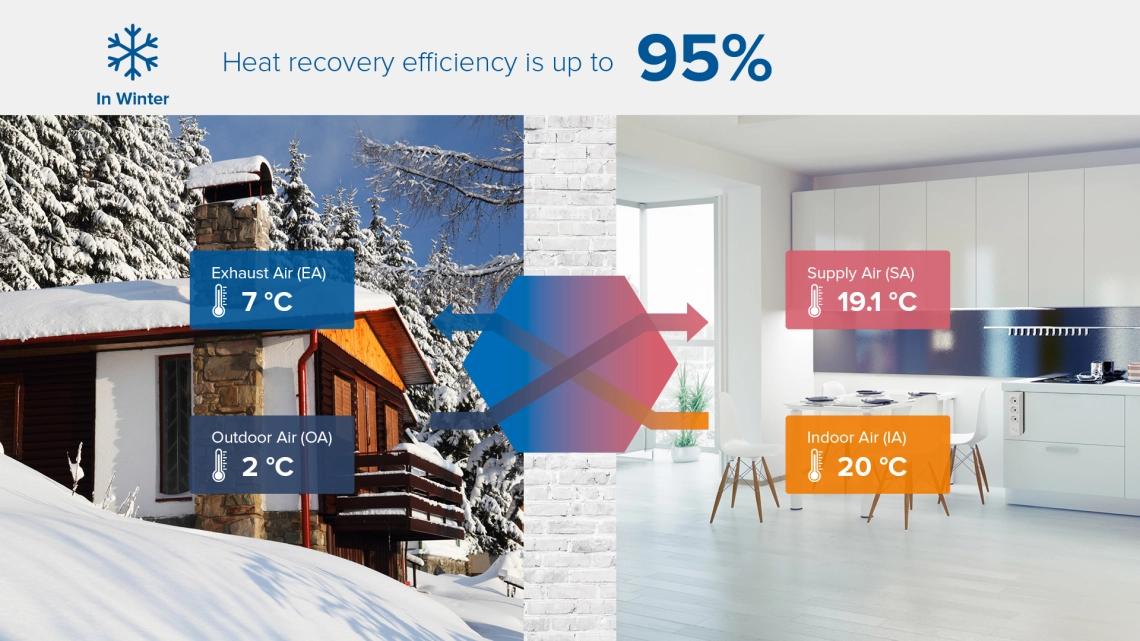

MyCond MV***I-W zimná vetracia schéma s rekuperáciou tepla

Údaje sa uvádzajú na porovnanie. Veľa závisí od vnútornej vlhkosti vzduchu, vonkajšej vlhkosti, tepelnej izolácie miestnosti, tepelnej izolácie a dĺžky vzduchovodov atď.

Technické údaje		Jednotky	MV1500I-W	MV2000I-W	MV2500I-W	MV3000I-W
Prietok vzduchu	vysoká	m³/h	1500	2000	2500	3000
	stredná	m³/h	1500	2000	2500	3000
	nízka	m³/h	1000	1200	2000	2500
Vonkajší tlak	vysoká stredná	Pa Pa	163 135	176 132	200 170	210 180
	nízka	Pa	84	1110	140	150
Entalpická účinnosť, chladenie	vysoká stredná	% %	66 66	62 62	61 61	60 60
	nízka	%	69	65	64	63
Entalpická účinnosť, vykurovanie	vysoká stredná	% %	70 70	71 71	70 70	69 69
	nízka	%	74	73	72	71
Účinnosť prenosu tepla	vysoká stredná	% %	71 71	71 71	70 70	70 70
	nízka	%	74	74	73	73
Úroveň hluku	vysoká stredná	dB(A) dB(A)	51 49	53 51	55 52	57 54
	nízka	dB(A)	46	49	50	51
Napätie		V	220-240 V / 1Ph / 50 Hz
Spotreba energie		W	485/740/785	650/980/1020	940/1250/1300	1400/1870/1950
Prevádzkový prúd		A	2.3/3.6/3.8	3.0/4.6/4.8	4.5/6.0/6.3	6.5/8.7/9.0
Vstupný výkon		W	485/740/785	650/980/1020	940/1250/1300	1400/1870/1950
Napájací kábel		mm²	3х1,5			3х2,5
Ovládací kábel		mm²	2×0.5
Ovládanie, štandardné			Áno (7-dňový cyklus)
Ovládanie (BMS), Modbus			Áno
Typ ventilátora			Motor ventilátora klimatizácie
Rýchlosť ventilátora (prívod vzduchu)			3-stupňové ovládanie ventilátora
Rýchlosť ventilátora (odvod vzduchu)			3-stupňové ovládanie ventilátora
Obchádzka			Áno (automaticky v nastaviteľnom rozsahu)
Rozmrazovanie			Áno (automaticky v nastaviteľnom rozsahu)
Kontrola CO2			Dodatočný senzor (ovládanie zapnutia/vypnutia v nastaviteľnom rozsahu)
Výstupné kontakty poruchového alarmu			Áno
Vypnutie v prípade požiaru			Áno
Hmotnosť		kg	110	112	130	142
Rozmery	vysoká	mm	1250	1250	1524	1624
	stredná	mm	1200	1200	1400	1500
	nízka	mm	520	520	580	650
Priemer pripojovacieho potrubia		mm	380х230-400х320		350х273-500х350	398х285-500х350

Rozmery

Ventilačné jednotky MV200I-W - MV600I-W

Model	A	B	C	E	F	G	I	K	M	N	EA	RA	QA	SA
MV200I-W	580	666	100	725	510	19	290	20	264	Ø144	150	150	150	150
MV400I-W	804	744	100	675	862	19	480	111	270	Ø144	150	150	150	150
MV600I-W	904	824	107	754	960	19	500	111	270	Ø194	200	200	200	200

Všetky rozmery sú v milimetroch.

MyCond MV***I-W Celkové rozmery - 1

Rozmery

Ventilačné jednotky MV900I-W - MV1100I-W

Model	L	L1	W	W1	H	H1	N	C	D	E	F	G	EA	RA	QA	SA
MV900I-W	1126	1056	834	891	388	169	Ø242	86	157	152	436	21	250	250	250	250
MV1100I-W	1129	1060	1216	1273	388	171	Ø242	86	147	152	621	21	250	250	250	205

Všetky miery sú v milimetroch.

MyCond MV***I-W Celkové rozmery - 2

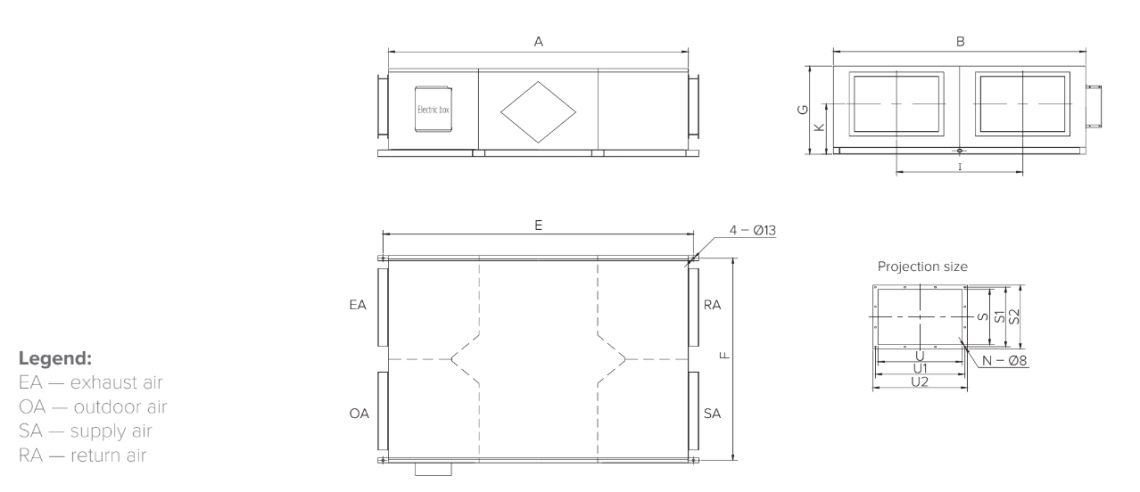

Rozmery

Ventilačné jednotky MV1500I-W - MV3000I-W

Model	A	B	E	F	G	I	J	K	V	V1	V2	W	W1	W2	S	S1	S2	U	U1	U2	M	N
MV1500I-W	1250	1200	1300	1170	520	600	338.5	300	230	255	280	308	333	358	320	345	370	400	425	450	10	12
MV2000I-W	1250	1200	1300	1170	520	600	338.5	300	230	255	280	308	333	358	320	345	370	400	425	450	10	12
MV2500I-W	1524	1400	1574	1370	580	700	334	335	273	298	323	350	375	400	350	375	400	500	525	550	10	12
MV3000I-W	1624	1500	1674	1470	650	750	400	405	285	310	335	373	398	423	350	375	400	500	525	550	10	12
