Propánová séria MCU-YHP

Rozšírenie na 16 modulov umožňuje flexibilitu a optimalizáciu spotreby energie a kompaktný kryt zaručuje kvalitu a spoľahlivosť.

Poznámky:

1. Chladiaci výkon a spotreba elektrickej energie v režime chladenia sa vzťahujú na menovitý prietok vody, teplotu výstupnej vody 7 °C a teplotu okolia 35 °C.

2. Vykurovací výkon a spotreba elektrickej energie v režime vykurovania sa vzťahujú na menovitý prietok vody, teplotu výstupnej vody 45 °C a teplotu okolia 7 °C.

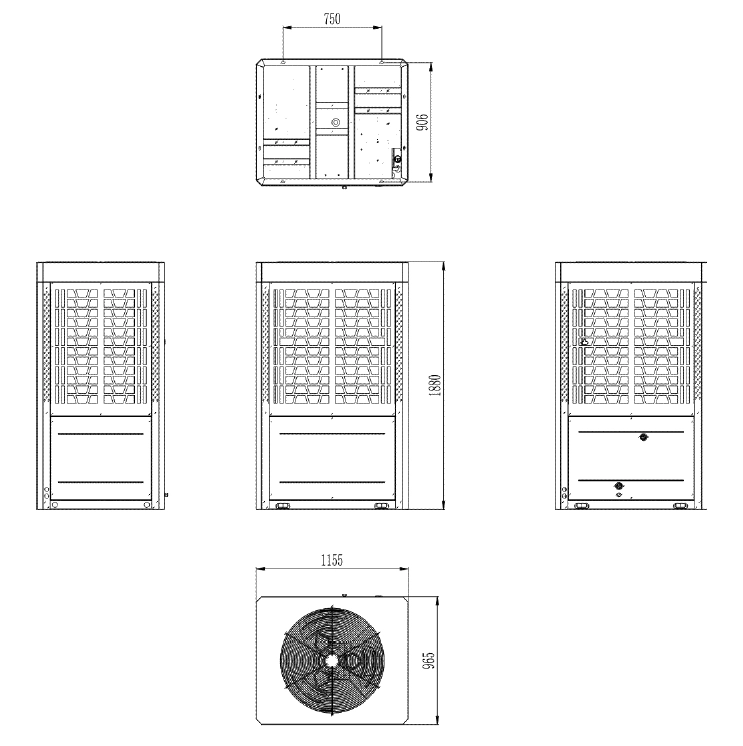

Rozmery

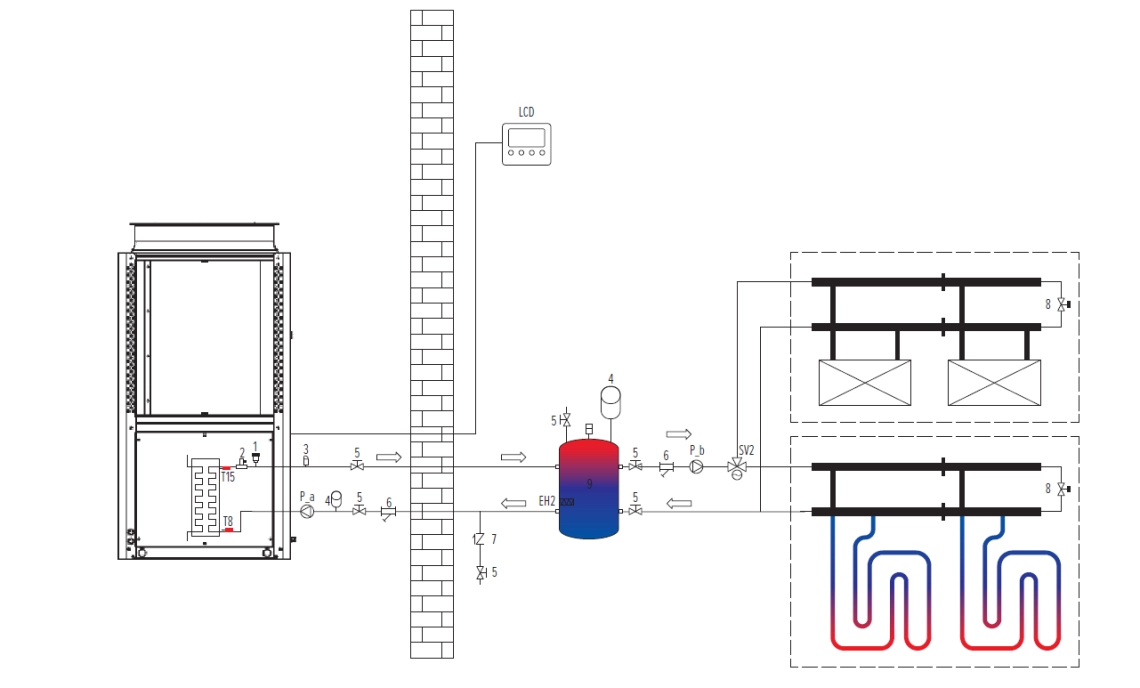

1. 1. Výber potrubia vhodného priemeru a inštalácia vyvažovacích ventilov prispieva k rovnomernému rozloženiu prietoku vody. 2. Systém musí byť vybavený automatickým systémom dopĺňania vody a v najvyššom bode vodovodného systému musí byť nainštalovaný automatický vypúšťací ventil. 3. 3. Vypúšťací ventil je nainštalovaný v dolnej časti potrubia, aby sa uľahčilo vypúšťanie; 4. Automatický vypúšťací ventil je nainštalovaný v najvyššom bode potrubia systému a vodovodné potrubie v mieste inštalácie musí byť rozšírené; 5. Normálny pracovný objem vody by mal zabezpečiť normálne rozmrazovanie v zime (uistite sa, že objem vody presahuje 10 l/kW); 6. Vo vnútri zariadenia je spínač prietoku vody, nie je potrebné inštalovať ďalšie zariadenia; 7. V prípade, že je v zariadení nainštalovaný automatický vypúšťací ventil, je potrebné nainštalovať ďalšie zariadenie. Na uľahčenie údržby zariadenia musí byť na výstupnom/prívodnom potrubí zariadenia nainštalovaný manometer; 8. Ak tepelný privádzač zabezpečuje reguláciu teploty v miestnosti, nainštalujte obtokový ventil diferenčného tlaku podľa schémy; 9. Ak zariadenie v zime nefunguje, voda v systéme sa musí vypustiť, aby sa zabránilo zamrznutiu potrubia a komponentov tepelného čerpadla.

Rozmery

MCU050YHT
