Odvlhčovače vzduchu série MID / MSP

Odvlhčovače vzduchu série MID a MSP sú určené pre priemyselné alebo bazénové priestory. Zvyčajne sa inštalujú v prostrediach, ako sú verejné a súkromné bazény, mliekarne, pivnice, suterény a iné aplikácie, kde je nevyhnutné regulovať vlhkosť, aby sa nepoškodila konštrukcia alebo tovar

Odvlhčovací výkon: 100 ... 4650 l/deň

Chcete si kúpiť alebo máte otázky?

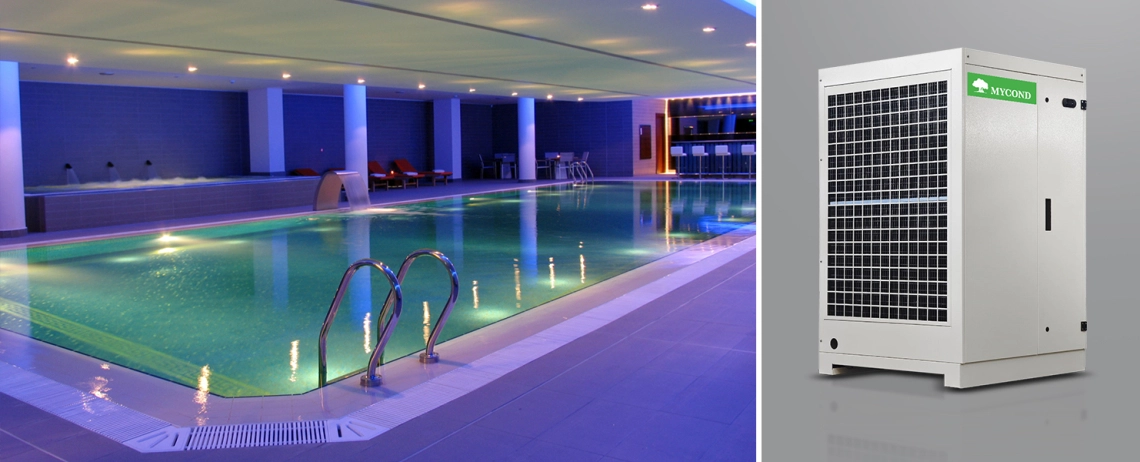

Jednoprietokový kanálový odvlhčovač MSP určený na odvlhčovanie a ohrev vnútorných bazénov a agresívneho prostredia.

MyCond MID MSP účinná regulácia vlhkosti pre komerčné priestory

Inštalácia v miestnosti, kde je potrebné odvlhčovanie (pevná alebo pohyblivá s otočnými kolieskami, voliteľná) alebo v technickej miestnosti
Pozinkované oceľové panely, z vnútornej aj vonkajšej strany lakované
Predbežne potiahnuté rebrované cievky vhodné do agresívneho prostredia
Elektronické komponenty chránené proti chlóru
Nerezová vanička na kondenzát
Odstredivý ventilátor s dvojitým prívodom (EC radiálny ventilátor, voliteľný) horný alebo radový prívod
Odvlhčovač pre chlórovanú vodu

Odvlhčovač bazéna MyCond MID MSP

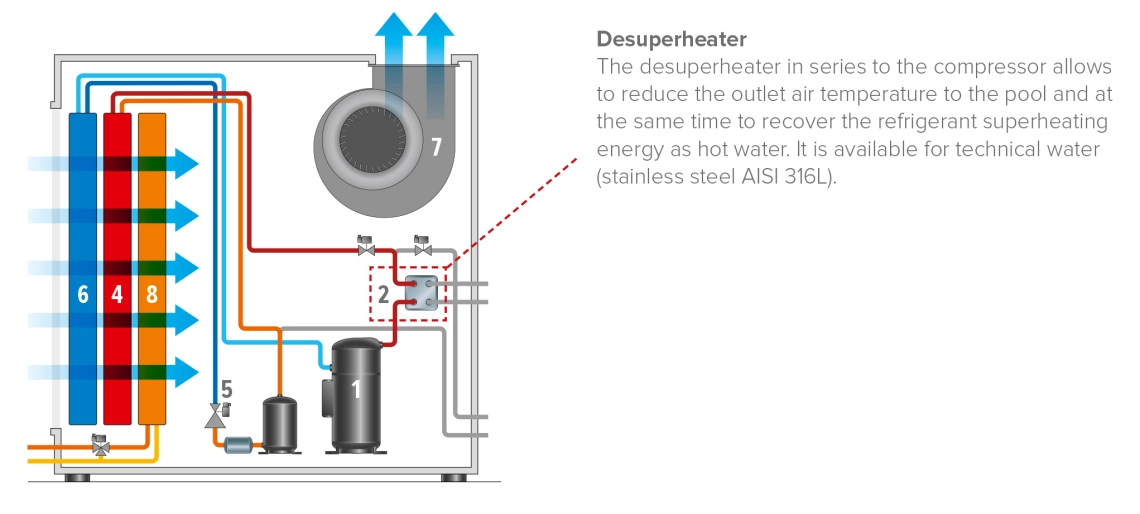

Principiálna schéma

MyCond MID MSP Odvlhčovač vzduchu s funkciou ohrevu vody pre bazén

Kompresor, chladiaci plyn R410A
Znížený výkon ohrievača (voliteľný)
Kondenzátor
Termostatický expanzný ventil
Výparník
Ventilátor: priamy pohon pre veľkosti do 0950, remeňový prevod pre veľkosti od 1100; radiálny EC ventilátor voliteľný
Vodný výmenník s následným ohrevom alebo chladením s 3-cestným ventilom

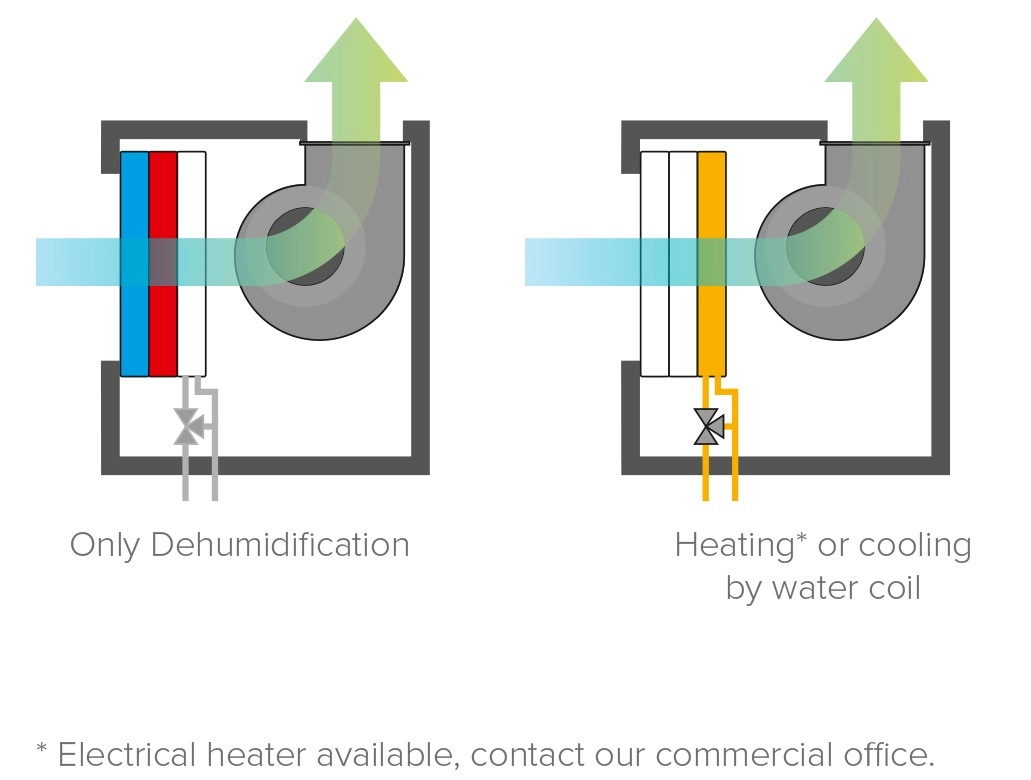

Prevádzkový režim

Rekuperačná jednotka MyCond MID MSP

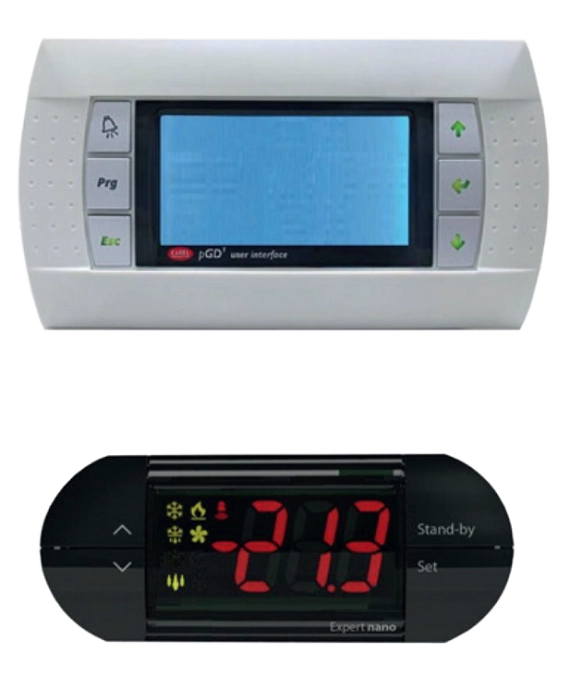

Ovládače MyCond MID MSP na ovládanie odvlhčovačov

Štandardné možnosti:

Mechanický vlhkomer
Rám držiaka filtra pre kanál nasávaného vzduchu
Elektronický chrono-vlhkomer
Teplovodná/chladiaca špirála s trojcestným ventilom
Tichá verzia -2 dB(A)
Softštartér
Manometre
Odmrazovanie horúcim plynom
Odvlhčovač bazénovej vody
Odstredivý ventilátor s vysokým statickým tlakom

Pokročilá regulácia:

Radiálne EC ventilátory
ovládací terminál 0-10 V
AAC: automatická regulácia prietoku vzduchu
Karta hodín pre časové plánovanie
Snímač zanesenia filtra
Terminál pre vzdialeného používateľa
TH sonda na inštaláciu do potrubia
Sériová karta pre pripojenie Modbus, Lonworks, Bacnet, KNX, Ethernet TM

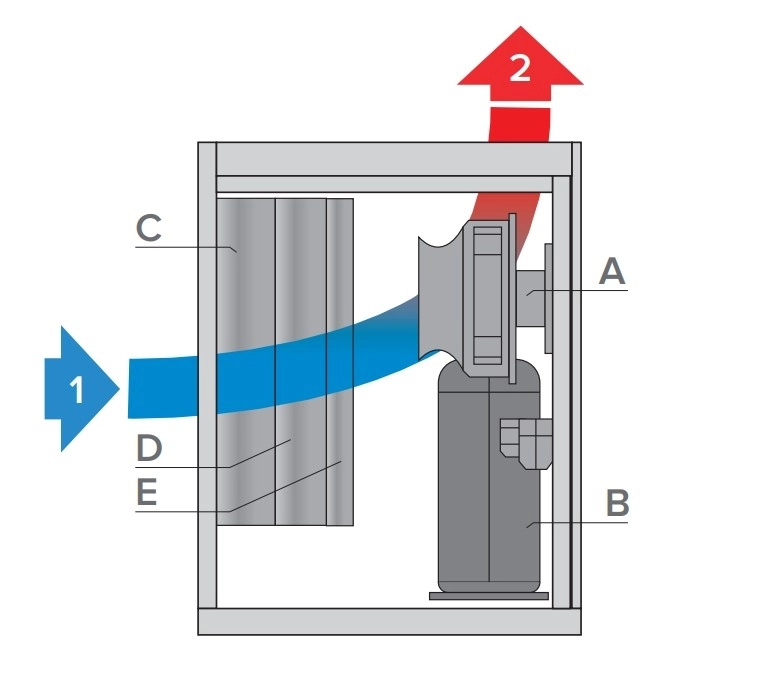

Legenda:

A - Ventilátor
B - Kompresor
C - výparník
D - kondenzátor
E - Teplovodný výmenník tepla alebo elektrický ohrievač (voliteľná možnosť)

Princíp činnosti odvlhčovača MyCond MID MSP

Voliteľné možnosti:

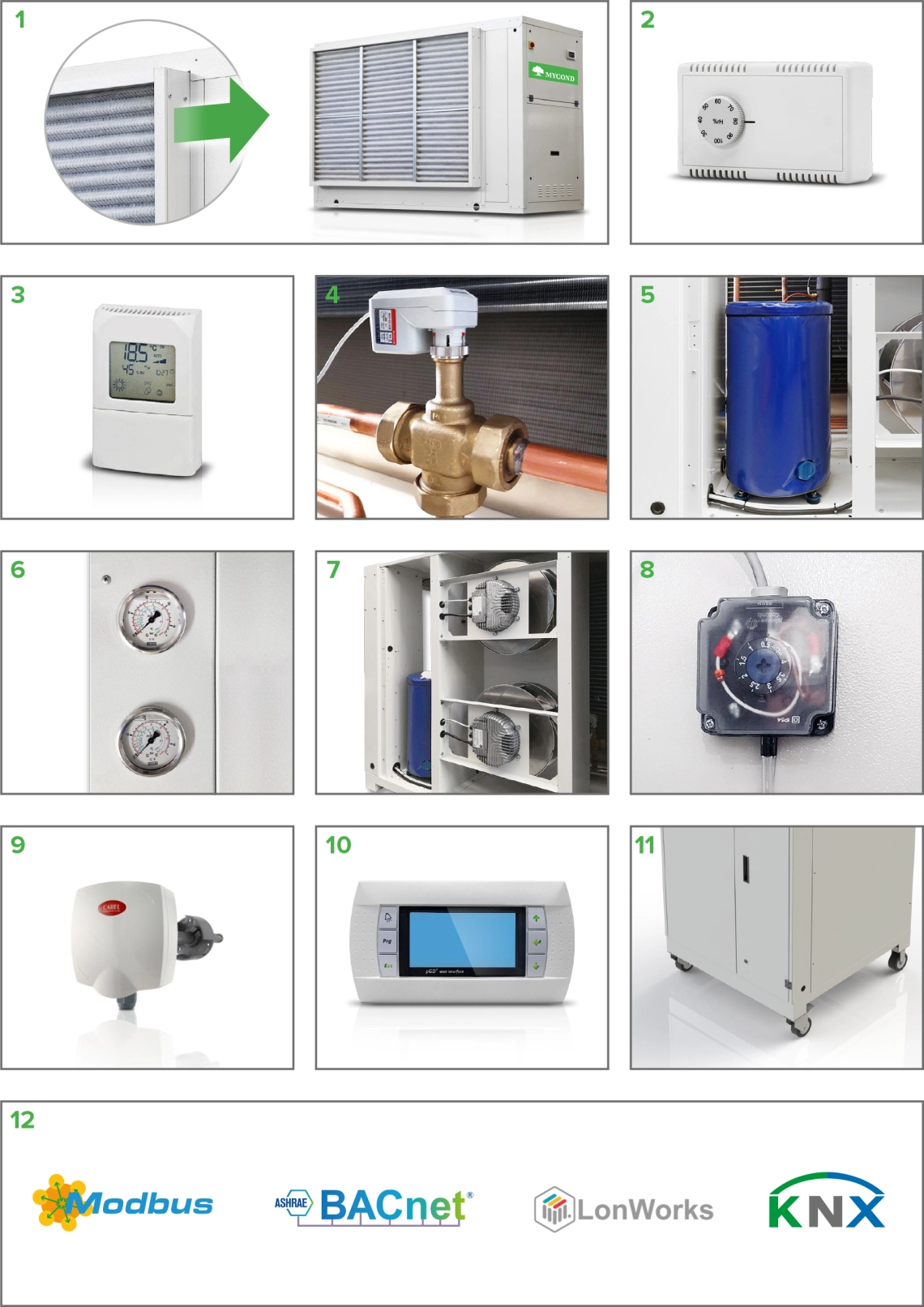

Komponenty automatizačného riadenia MyCond MID MSP

Rám držiaka filtra pre nasávacie potrubie s filtrami G2 alebo G4 (1)
Mechanický hygrostat na inštaláciu na stenu (2)
Elektronický chrono - hygrostat (3)
Vodný výmenník s modulačným trojcestným ventilom (4)

Iba vykurovanie
Iba vykurovanie, predimenzované
Chladenie/vykurovanie
Chladenie/vykurovanie, predimenzované

*3, 4 Vrátane zásobníka kondenzátu a izolácie

Tichá verzia (5)
Soft-start
Manometre (6)
Odmrazovanie horúcim plynom (povinné v prípade teploty vzduchu pod 8 °C)
Odvlhčovač pre technickú alebo bazénovú vodu (4)
Odstredivý ventilátor s vysokým statickým tlakom
Radiálny EC ventilátor (7)
ACF: Automatic Control Flow (automatická regulácia prietoku); umožňuje zvoliť prietok vzduchu priamo na displeji a zachovať ho aj v prípade premenlivého poklesu tlaku spôsobeného filtrami.
Pokročilé ovládanie
Karta hodín s časovým plánovaním: 2 prevádzkové režimy (pracovný deň alebo sviatok), 6 časových intervalov pre každý prevádzkový režim. Nastaviteľné parametre: zapnutie/vypnutie, vnútorná teplota, vnútorná relatívna vlhkosť.
Snímač znečistených filtrov (8)
Snímač teploty a vlhkosti pre inštaláciu do potrubia (9)
Vzdialený užívateľský terminál vrátane 20 m kábla (10)
Prídavná tepelná izolácia, hrúbka 20 mm alebo 40 mm
Otočné kolieska (11)
Sériová doska pre BMS (12)

Modbus
LonWorks
BACnet
KNX

Karta rozhrania Ethernet™, dostupné protokoly: SNMP v1 a v2c, BACnet / IP, BACnet Ethernet a Modbus TCP / IP
Kontakt pre ovládanie zvlhčovača 0-10 V
Verzia pre vonkajšiu inštaláciu

Možnosti pre špeciálne aplikácie

Špeciálne cievky pre agresívne prostredie
Panely z nehrdzavejúcej ocele AISI 316L
Kondenzátor technickej vody
Elektrické ohrievače
Kondenzátor vody v bazéne

MyCond MID MSP bazénové tepelné čerpadlo rodinná dovolenka

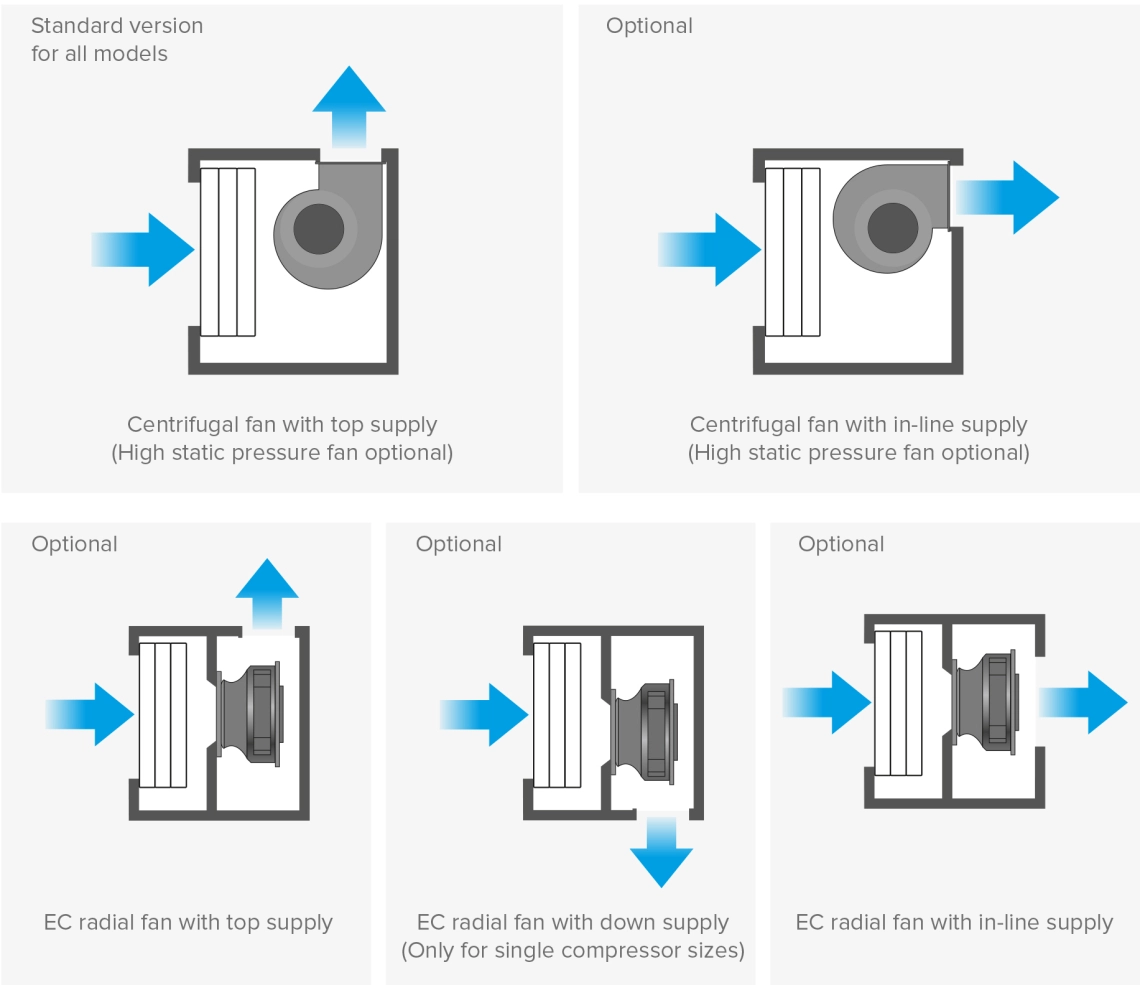

Typ ventilátorov

Možnosti montáže ventilátora MyCond MID MSP s motorom EC

Sezónny prevádzkový režim

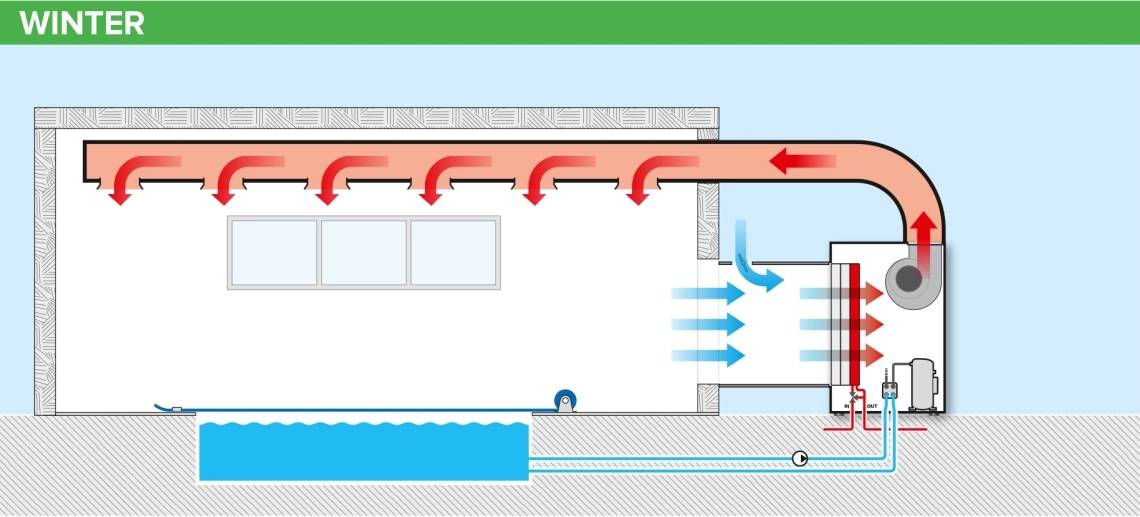

MyCond MID MSP Vykurovanie bazéna v zime s vetraním

ZIMA: spustenie, bez obyvateľov, zakrytý bazén, vykurovanie s teplovodným výmenníkom.
Kompresor: VYPNUTÝ
Teplovodný výmenník: ZAPNUTÝ (voliteľný)
Desuperheater: VYPNUTÝ (voliteľný)

MyCond MID MSP Vykurovanie a vetranie bazéna v zime

ZIMA: normálna prevádzka, otvorený bazén, odvlhčovanie.
Kompresor: ZAPNUTÝ
Teplovodná špirála: VYPNUTÁ (voliteľné)
Desuperheater: VYPNUTÝ (voliteľné)

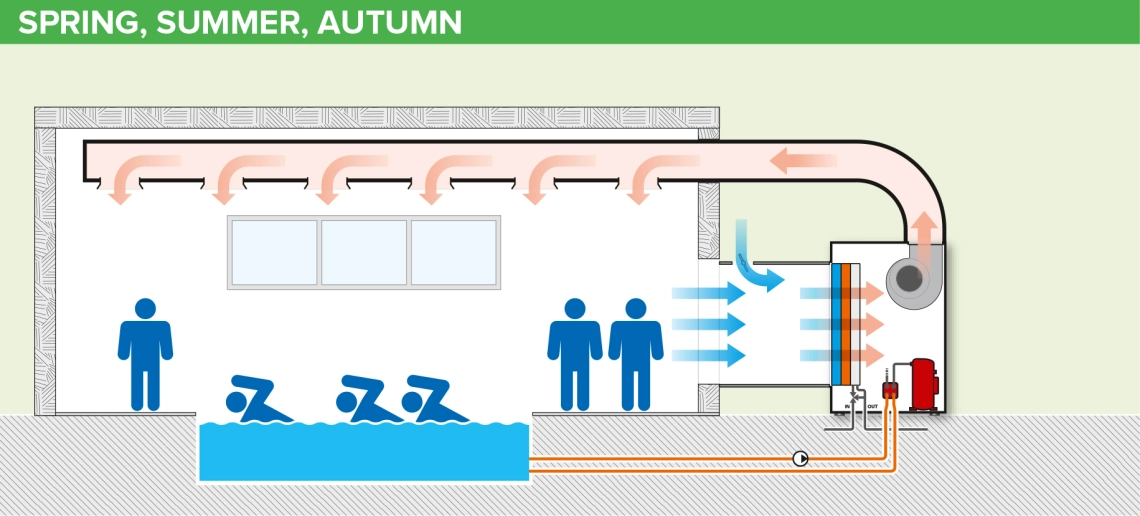

MyCond MID MSP Odvetrávanie bazénov v teplej sezóne

JAR, LETO, JESEŇ: normálna prevádzka, otvorený bazén, odvlhčovanie s rekuperáciou tepla (desuperheater)
Kompresor: ZAPNUTÝ
Teplovodná špirála: VYPNUTÁ (voliteľné)
Desuperheater: ZAPNUTÝ (voliteľné)

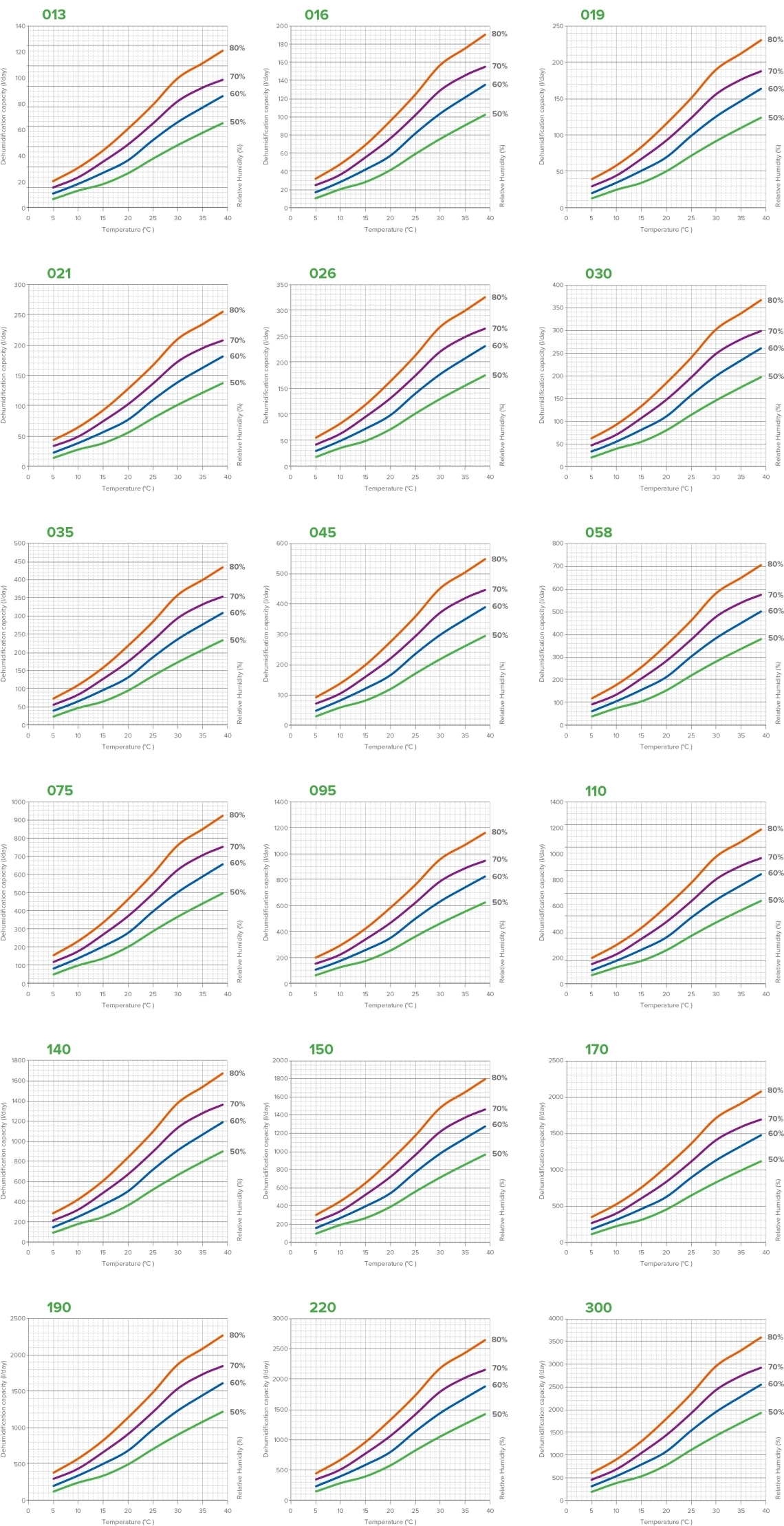

Graf výkonnosti

Grafy výkonu odvlhčovača MyCond MID MSP

Rozmery

Technické údaje	Jednotky	MID - MSP 010	MID - MSP 013	MID - MSP 016	MID - MSP 019	MID - MSP 021	MID - MSP 026	MID - MSP 030	MID - MSP 035	MID - MSP 045	MID - MSP 058
Odvlhčovací výkon	l/deň	100	128	157	190	210	268	302	358	452	581
Prietok vzduchu	^m3/h	900	1200	1600	1600	2000	2800	2800	3800	4000	4800
Kapacita ohrievača vody	kW	5,5	9,8	9,8	9,8	16,5	17	17	26,5	26,5	27
Kapacita elektrického ohrievača	kW	na vyžiadanie
Napájanie	V / fázy / Hz	230/1/50	230/1/50	230/1/50	230/1/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50
Rozmery (ŠxDxV)	mm	700х550х900				700х850х900			830х850х1350

Špecifikácie	Jednotky	MID - MSP 075	MID - MSP 095	MID - MSP 110	MID - MSP 140	MID - MSP 150	MID - MSP 170	MID - MSP 190	MID - MSP 220	MID - MSP 300	MID - MSP 450
Odvlhčovací výkon	l/deň	760	955	1120	1380	1480	1710	1870	2180	2960	4650
Prietok vzduchu	^m3/h	7000	8200	11000	12500	13000	15000	15000	17000	25000	35000
Kapacita ohrievača vody	kW	48	55	76	83	98	107	107	118	168	235
Kapacita elektrického ohrievača	kW	na požiadanie
Napájanie	V / fázy / Hz	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3/50	400/3+N/50
Rozmery (ŠxDxV)	mm	1000х1400х1350		1000х1950х1640		1000х1950х1640				1000х3390х 1640	1000x4430х 2380

Všetky údaje sa vzťahujú na: teplotu vzduchu 30 °C, relatívnu vlhkosť 80 %, teplotu vody 80/70 °C

Pozn:
MID - štandardná (priemyselná) verzia
MSP - verzia s bazénovou vodou
