Nízke kanálové ventilátorové jednotky série MCFDS

Kanálové nízkotlakové jednotky fan-coil sú dokonalým riešením vykurovacieho a klimatizačného systému pre váš komfort a pohodlie. Táto moderná a účinná jednotka je navrhnutá tak, aby poskytovala optimálnu úroveň komfortu v akomkoľvek priestore

Chladiaci výkon: 1,2 ... 9,0 kW

Vykurovací výkon: 1,8 ... 13,5 kW

Chcete si kúpiť alebo máte otázky?

Nízke kanálové ventilátorové jednotky série MCFDS

Vďaka kompaktným rozmerom a vysokej účinnosti zabezpečuje jednotka fan coil požadovanú klímu bez nadmerného hluku. Vďaka mimoriadnej spoľahlivosti a jednoduchému používaniu je táto jednotka fan coil vynikajúcou voľbou pre akékoľvek potreby. Je ideálna pre všetky typy miestností, od kancelárií a obchodov až po obytné miestnosti a hotely.

MyCond MCFDS Kompaktná jednotka s ventilátorom navrhnutá na účinnú cirkuláciu vzduchu v spálňach.

Vlastnosti a výhody:

Odstredivý ventilátor s kovovými lopatkami a puzdrom z pozinkovanej ocele zaručuje vysokú spoľahlivosť a odolnosť proti ohňu.
Nový dizajn výmenníka tepla typu V s väčšou plochou.
Kompaktné rozmery.
Možnosť výberu motora na striedavý alebo jednosmerný prúd.
Statický tlak do 30 Pa.

MyCond MCFDS Energeticky účinná kanálová ventilátorová jednotka pre systémy HVAC.

MyCond MCFDS Moderné útulné štúdio s integrovanou jednotkou fan coil.

Nízka spotreba energie.
Nízka hladina hluku.
Ovládanie Modbus.
Ovládanie cez Wi-Fi.
Termostat sa kupuje samostatne.

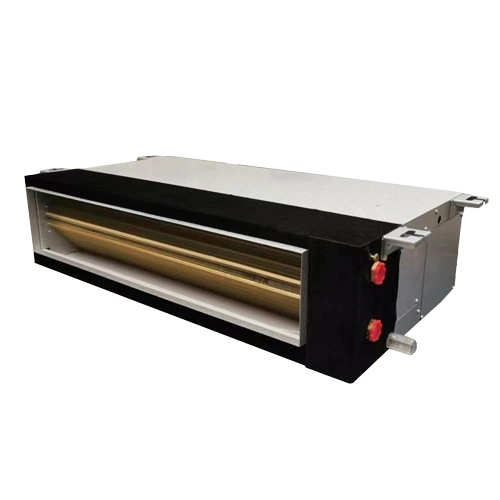

MyCond MCFDS Kompaktná jednotka fan-coil na energeticky účinnú distribúciu vzduchu.

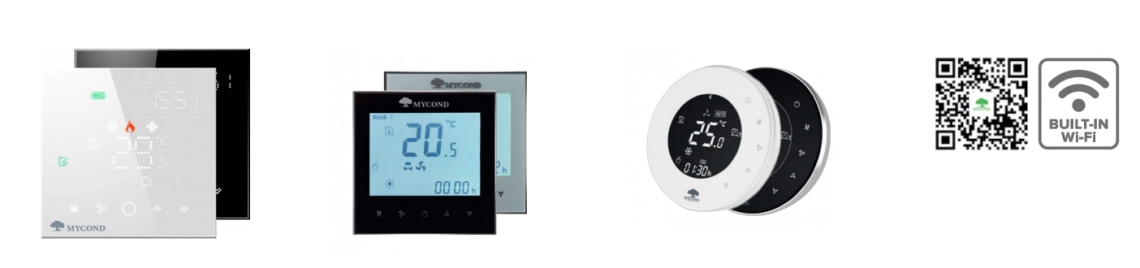

Optimálna súprava automatizácie pre cenovo dostupné a jednoduché ovládanie pomocou smartfónu

Ventilátorová jednotka MyCond MCFDS v spálni zlepšuje distribúciu vzduchu.

Technické údaje		Jednotky	MCFDS-034	MCFDS-051	MCFDS-068	MCFDS-085	MCFDS-102
Prietok vzduchu, vysoký / stredný / nízky.		^m3/h	340/255/170	510/382/255	680/510/340	850/638/425	1020/765/510
Chladiaci výkon, vysoký / stredný / nízky.		W	1800/1440/1170	2700/2160/1755	3600/2880/2340	4500/3600/2925	5400/4320/3510
Vykurovací výkon, vysoký / stredný / nízky.		W	2700/2160/1755	4050/3240/2633	5400/4320/3510	6750/5400/4388	8100/6480/5265
Vonkajší statický tlak		Pa.	30	30	30	30	30
Úroveň hluku		dB(A)	40	42	44	46	47
Spotreba vody		^m3/h	0,39	0,55	0,7	0,82	0,91
Pokles tlaku vody		kPa	12	16	20	23	26
	Počet ventilátorov		1	2	2	2	2
Motor ventilátora	Počet motorov		1	1	1	1	1
	Nízka rýchlosť	W	43	57	70	84	105
Počet riadkov cievky			2	2	2	2	2
Maximálny pracovný tlak		MPa	1,6	1,6	1,6	1,6	1,6
Prívodné/výstupné vodovodné potrubie		mm	Rc3/4" (DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)
Odvodňovacie potrubie		mm	(DN20)	(DN20)	(DN20)	(DN20)	(DN20)
Čistá hmotnosť		kg	16	18	18	21	21

Špecifikácie		Jednotky	MCFDS-119	MCFDS-136
Prietok vzduchu, vysoký / stredný / nízky.		^m3/h	1360/1020/680	1700/1275/850
Chladiaci výkon, vysoký / stredný / nízky.		W	7200/5760/4680	9000/7200/5850
Vykurovací výkon, vysoký / stredný / nízky.		W	10800/8640/7020	13500/10800/8775
Vonkajší statický tlak		Pa.	30	30
Hladina hluku		dB(A)	48	48
Spotreba vody		^m3/h	1,21	1,34
Pokles tlaku vody		kPa	27,6	28
	Počet ventilátorov		3	4
Motor ventilátora	Počet motorov		1	1
	Nízka rýchlosť	W	121	151
Počet riadkov cievky			3	3
Maximálny pracovný tlak		MPa	1,6	1,6
Vstupné/výstupné vodovodné potrubie		mm	Rc3/4" (DN20)	Rc3/4"(Ду20)
Трубка для конденсату		mm	(DN20)	(DN20)
Čistá hmotnosť		kg	25	30

Poznámka.

1. Chladiaci výkon bol testovaný za týchto podmienok: teplota vstupného vzduchu 27 °C suchý teplomer /
19,5 °C vlhký teplomer; teplota vstupnej/výstupnej vody 7 °C / 12 °C.
2.Tepelný výkon bol testovaný za nasledujúcich podmienok: teplota vstupného vzduchu 21 °C suchým teplomerom;
teplota vstupnej vody 60/50 °C.
3.Hlučnosť bola testovaná v miestnosti úplne bez ozveny.
4.Všetky výkony a prietoky sú uvedené pri statickom tlaku 30 Pa.

Metódy inštalácie

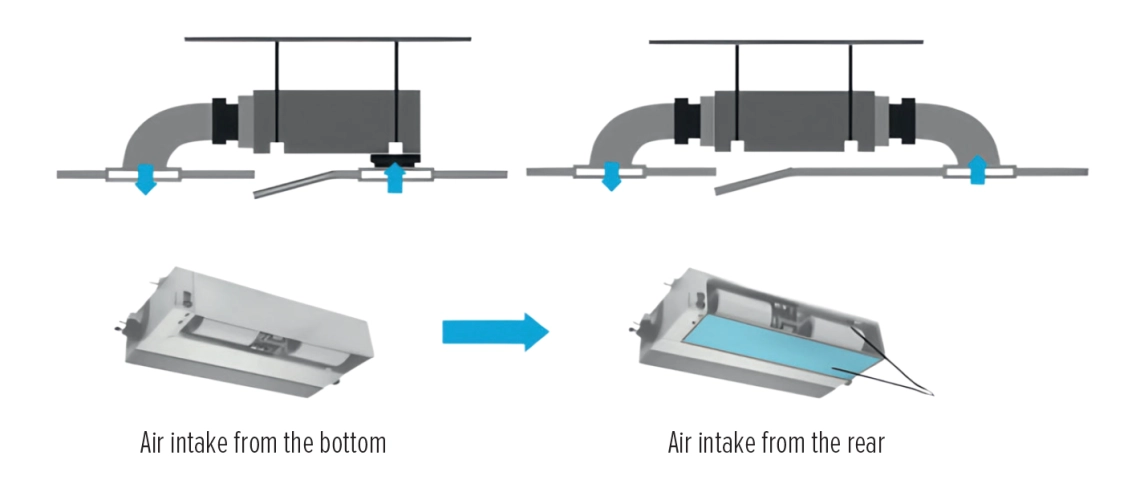

Schéma zobrazujúca spôsoby inštalácie fan-coilových jednotiek série MyCond MCFDS.

Rozmery

Modely pre horizontálnu inštaláciu

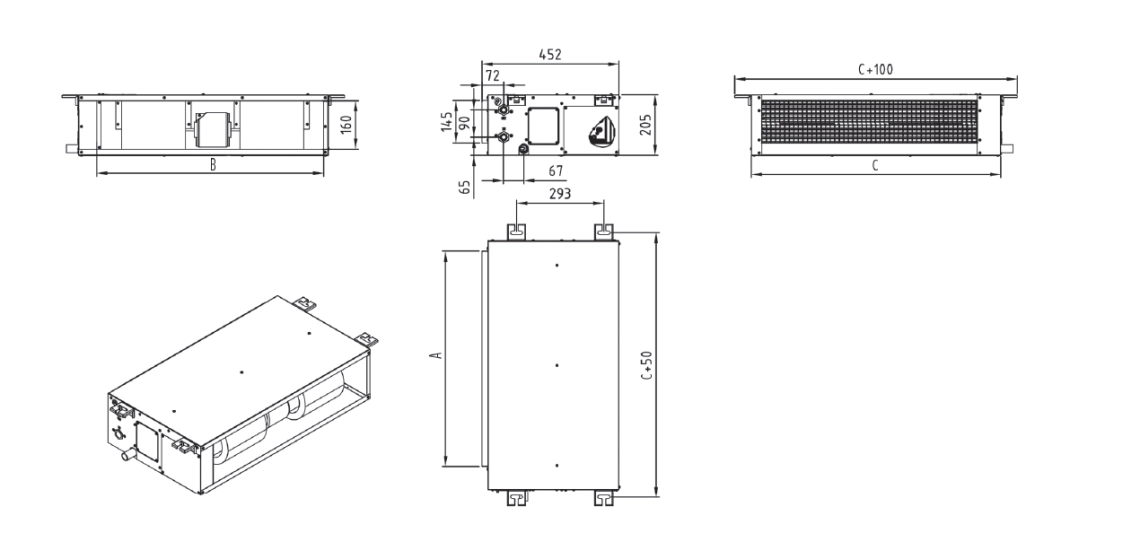

Schéma zobrazujúca rozmery kanálovej fan-coilovej jednotky série MyCond MCFDS.

Model	Jednotky	MCFDS-034	MCFDS	MCFDS-068	MCFDS-085	MCFDS-102	MCFDS-119	MCFDS-136
A	mm	460	710	710	880	880	940	1270
B	mm	498	748	748	918	918	978	1308
C	mm	572	822	922	992	1143	1052	1382
