Nízke ESP tenké potrubie

Úzke potrubia sú navrhnuté tak, aby sa zmestili do úzkych priestorov, takže sú vhodné na inštalácie v oblastiach, kde bežné potrubia nemusia byť realizovateľné
Chladiaci výkon: 1.50 ... 7.10 kW
Vykurovací výkon: 1.70 ... 8.00 kW

Chcete si kúpiť alebo máte otázky?
Nízke ESP tenké potrubie

Kľúčové vlastnosti:

  • Ideálne pre spálne, hotelové izby a tiché prostredie
  • Mimoriadne štíhly: výška len 185 mm
  • Pripravený na prívod čerstvého vzduchu (predrezaný bočný prívod)
  • Štandardné čerpadlo na odvod kondenzátu
  • Prestaviteľný prívod vzduchu: štandardne nižšie alebo vzadu posunutím panelu
  • Tichá prevádzka
  • Určené na voľnú montáž bez potrubia alebo s krátkym potrubím. Nastaviteľný ESP 0/15/30 Pa pomocou káblových ovládačov: MWI-R101ABT, MWIR201ABK (len verzia s ventilátorom DC)
  • Možnosť ovládania pomocou IR-diaľkového ovládača s použitím dekoratívneho panelu s IR-prijímačom alebo samostatného IR-prijímača MIR-B101DB
  • Voliteľná UVC lampa na sterilizáciu vzduchu, ktorý prúdi cez jednotku
  • Voliteľný estetický dekoratívny panel: prívod a odvod (so žalúziami)
  • Voliteľný DC invertorový motor ventilátora

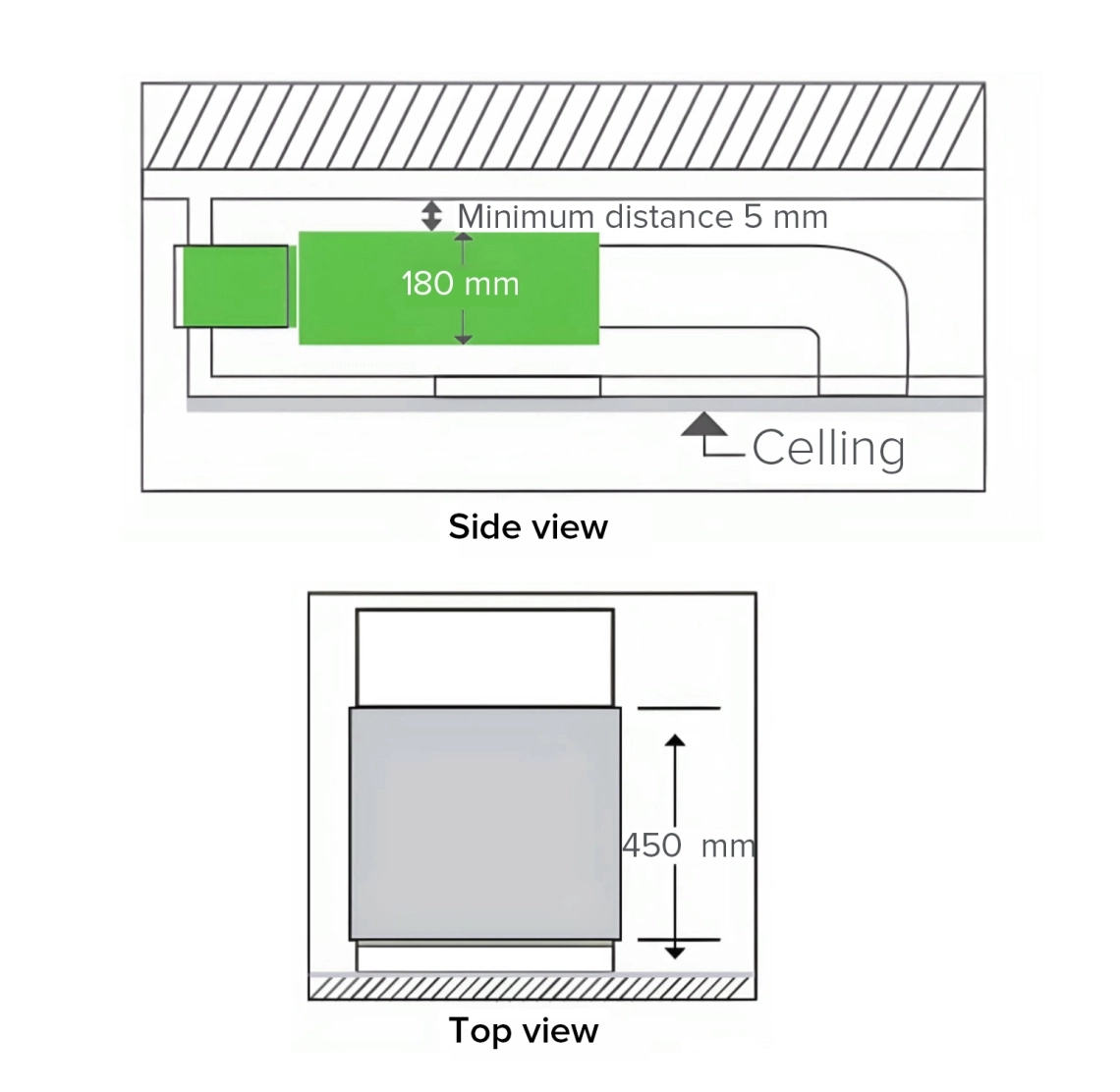

MyCond Low ESP tenké potrubie pre montáž na strop

Upravený esp super tenký šetrí inštalačný priestor agilný a pohodlný

Hrúbka trupu len 180 mm, jednoduchá inštalácia vo výške úzkeho obytného stropu, hĺbka trupu len 450 mm, úspora plochy stropu a plná spolupráca s výzdobou interiéru.

Tichá prevádzka

  • Model s vysokou účinnosťou * Vysokoúčinný bezkefový motor na jednosmerný prúd, plynulé nastavenie otáčok, možno dosiahnuť sedem prívodov vzduchu, čo výrazne znižuje prevádzkový hluk
  • Prostredníctvom rozumného návrhu tepelných komponentov vnútornej jednotky a vnútorného vzduchového kanála sa realizuje štvorbloková rýchlosť vetra, tichá prevádzka. Poznámka: K dispozícii je aj štandardný model motora na striedavý prúd

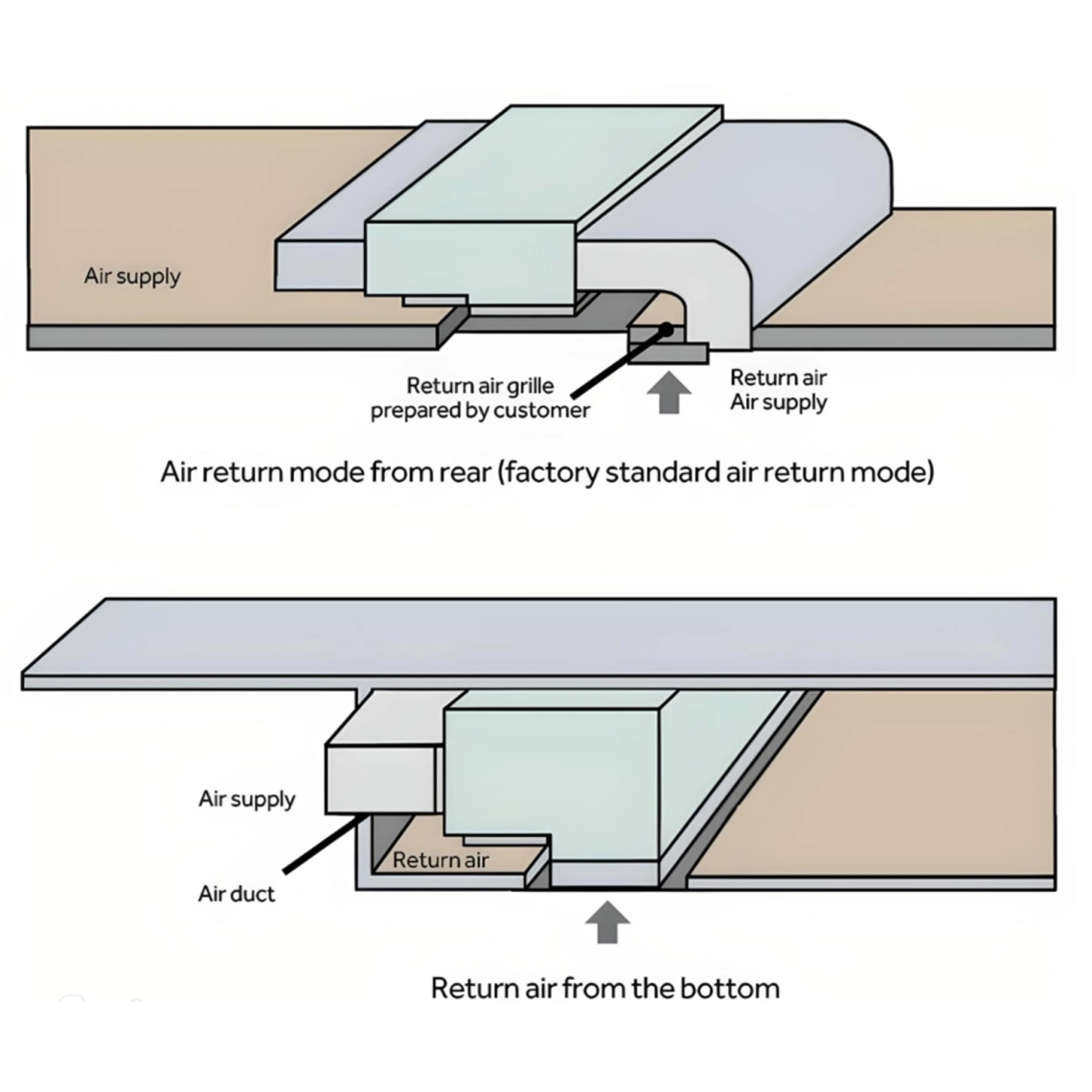

MyCond Low ESP Možnosti nasávania vzduchu cez tenké potrubie: spodné alebo zadné

Výber režimu spätného vzduchu podľa miestnych podmienok - užívateľsky prívetivejšia inštalácia

Poskytuje dva režimy spätného vzduchu v spodnej a zadnej časti, vnútorná inštalácia je flexibilnejšia a pohodlnejšia, používatelia si môžu vybrať najlepšiu schému inštalácie podľa charakteristík interiérovej výzdoby. Poznámka: Ak je dostatok priestoru na inštaláciu, odporúča sa použiť režim bočného spätného prívodu, ktorý môže účinne znížiť hluk pri prevádzke.

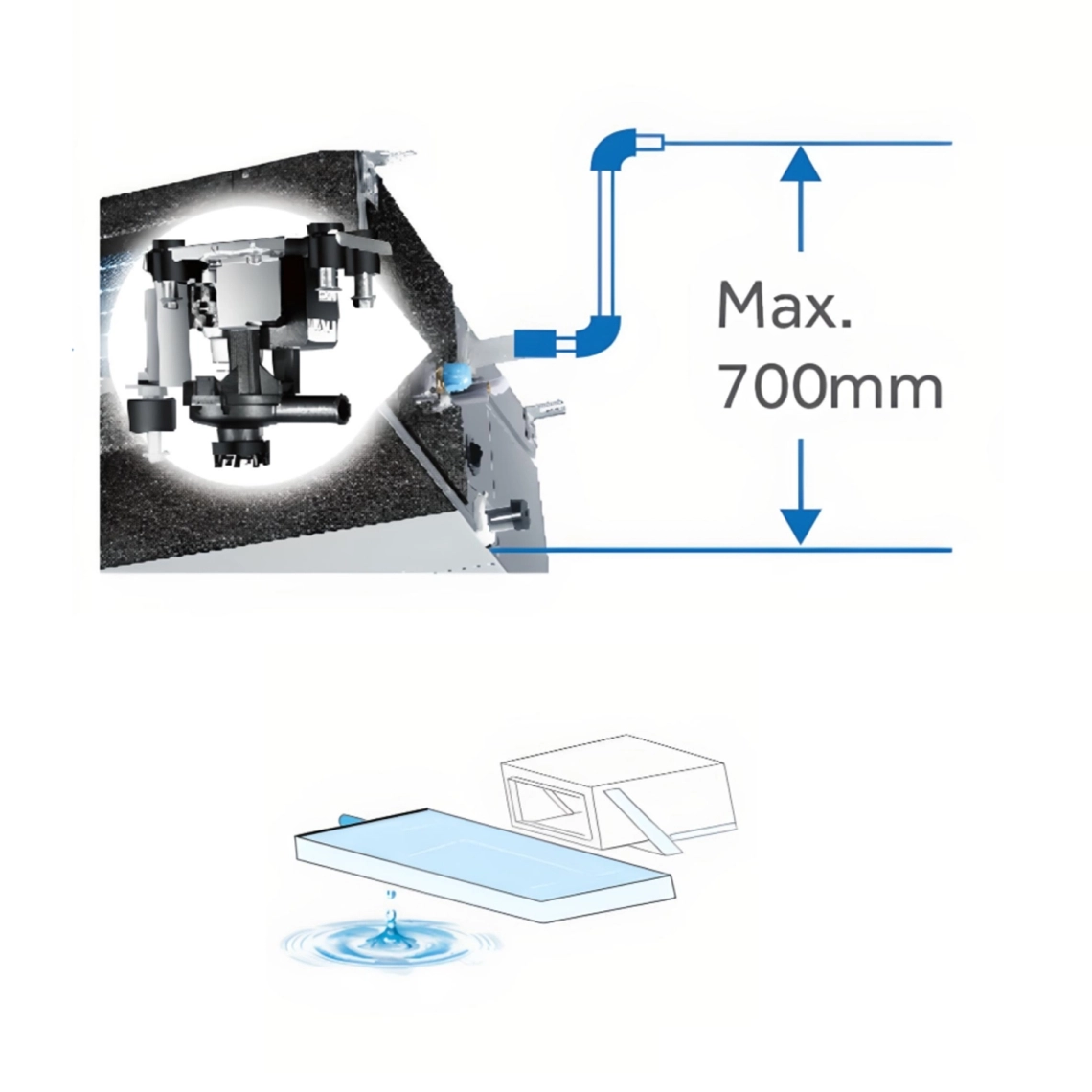

Vypúšťacie čerpadlo s vysokým zdvihom

Štandardné zdvíhacie čerpadlo kondenzovanej vody, štandardná výška 700 mm, špeciálne modely prispôsobené rozsahu až do 1200 mm a zabudovaný plavákový spínač, vhodné na spoluprácu s aktuálnou situáciou na mieste, vypúšťanie kondenzovanej vody klimatizáciou.

MyCond Low ESP tenké kanálové odvodňovacie čerpadlo so zdvihom do 700 mm

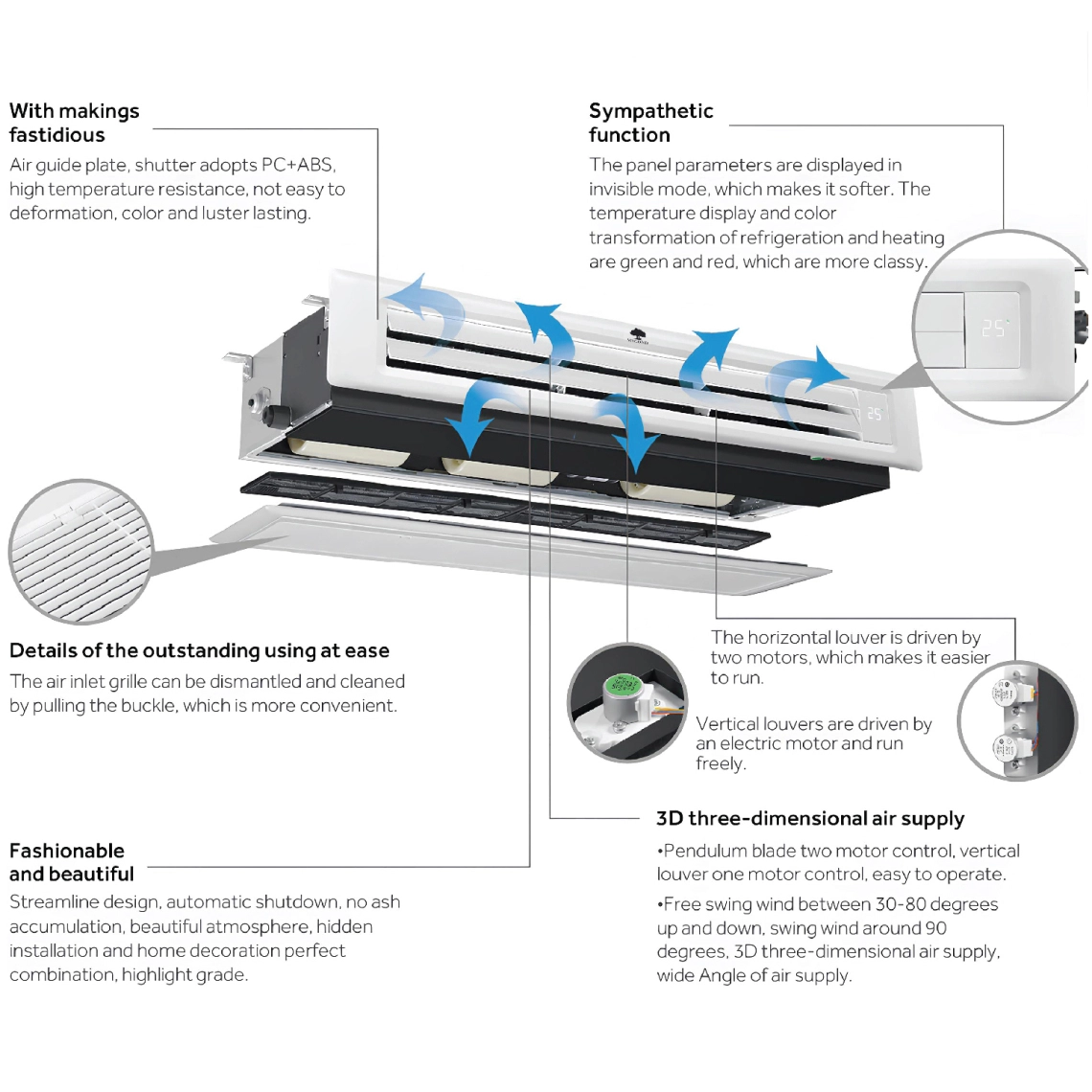

3D trojrozmerný prívod vzduchu

MyCond Low ESP tenký kanál 3D prúdenie vzduchu a skrytý displej

Voliteľné dekoratívne panely na prívode/odvode vzduchu

Dekoratívne panely umožňujú harmonicky zakomponovať mriežky prívodu a odvodu vzduchu do interiéru.

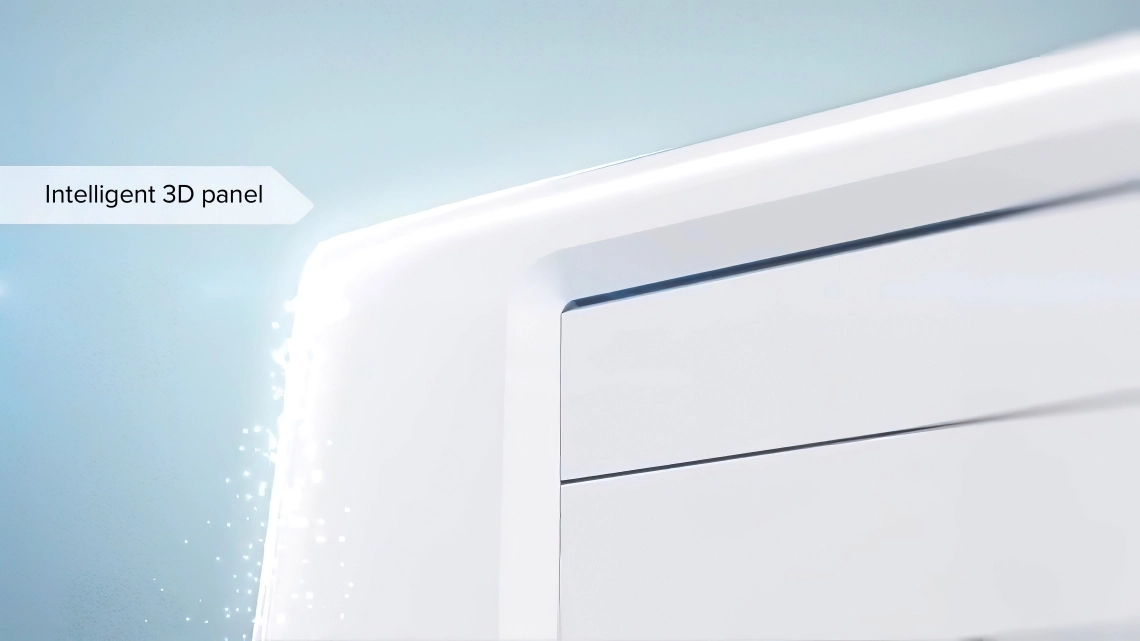

MyCond Low ESP slim duct Unit Inteligentný 3D panel

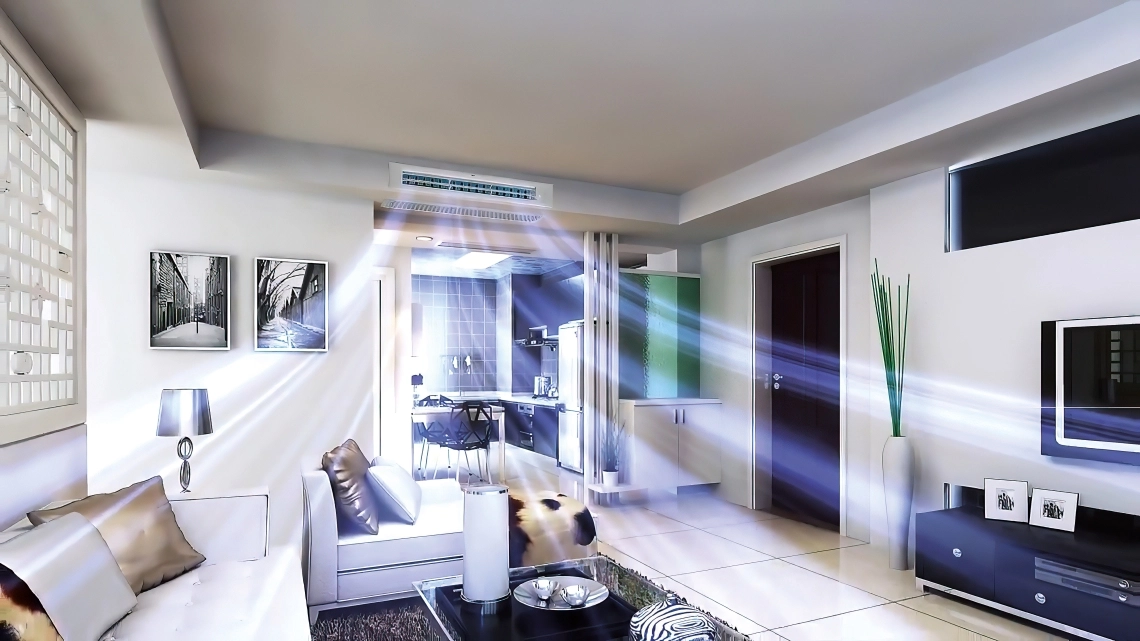

MyCond Low ESP tenké potrubie so skrytou inštaláciou v interiéri miestnosti

trojrozmerný prívod vzduchu

Prítomnosť samostatných ovládacích prvkov pre vertikálne a horizontálne žalúzie vám umožňuje vytvoriť komfortné 3D prúdenie vzduchu v požadovanom smere.

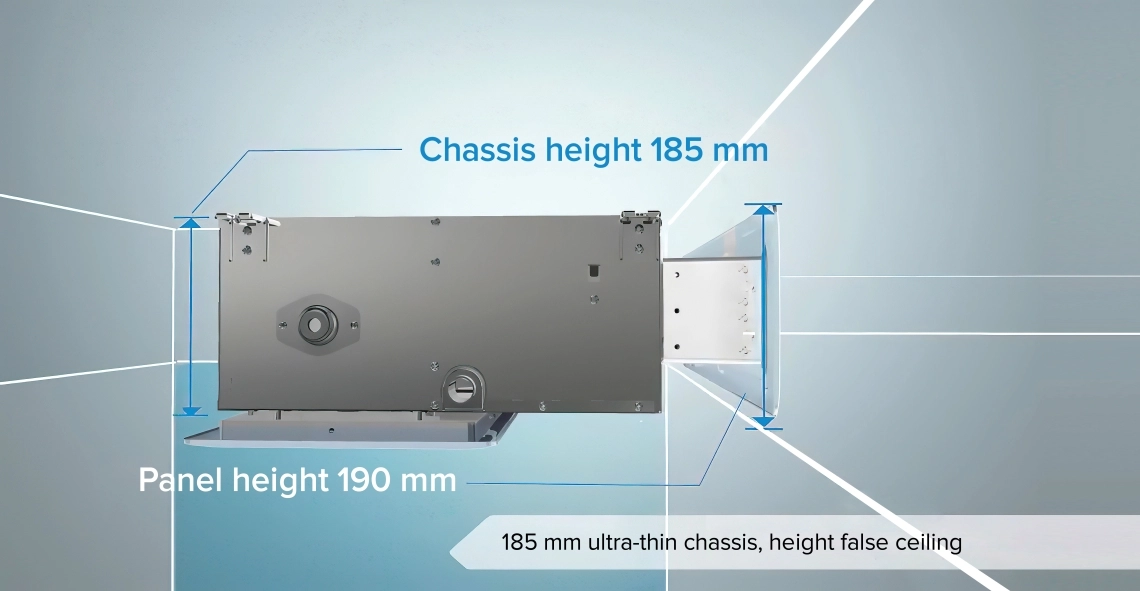

Super štíhly dizajn

Výška jednotky s nízkym štíhlym potrubím ESP je len 185 mm, čo predstavuje špičku v odvetví a poskytuje najmenší pokles stropu.

MyCond Low ESP tenké potrubie 185 mm vysoké puzdro

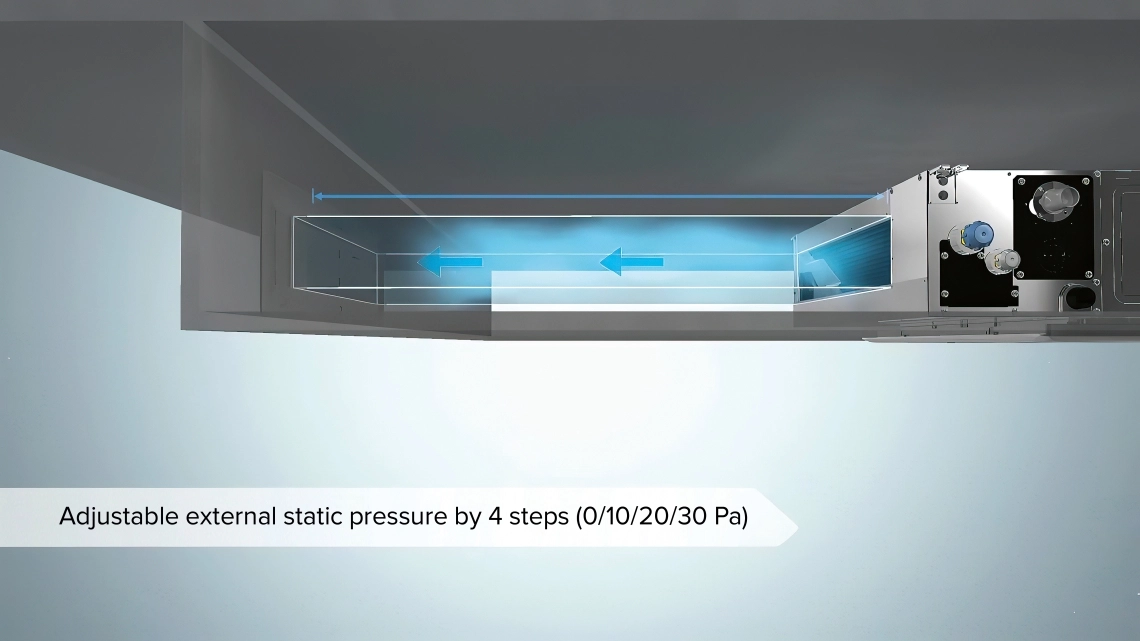

MyCond Low ESP regulácia vonkajšieho statického tlaku v tenkom potrubí 0-30 Pa

Regulácia esp pomocou káblového ovládača

ESP možno nastaviť pomocou káblových ovládačov MWIR201ABK alebo MWI-R101ABT. Inštalatér nemusí liezť po rebríkoch, aby vykonal nastavenie. K dispozícii sú 3 stupne ESP (len verzia DCfan): 0/15/30 Pa.

Špecifikácie Jednotky MIDS-05X1EV1AA MIDS-07X1EV1AA MIDS-09X1EV1AA MIDS-12X1EV1AA MIDS-16X1EV1AA MIDS-18X1EV1AA MIDS-24X1EV1AA
Kapacita
Chladenie kW 1,50 2,20 2,80 3,60 4,50 5,60 7,10
Vykurovanie kW 1,70 2,50 3,20 4,00 5,00 6,30 8,00
Elektrické parametre
Napájanie Ph/V/Hz 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60
Ventilácia
Prietok vzduchu (H/M/L) m3/h 430/370/310 480/420/360 480/420/360 550/430/370 600/540/460 800/690/580 930/850/750
Akustický tlak
(H/M/L)
dB(A) 26/22/19 27/23/20 27/23/20 30/27/24 32/29/26 33/30/27 36/33/30
Zvukový výkon
(H/M/L)
dB(A) 40/36/33 41/37/34 41/37/34 44/41/38 46/43/40 47/44/41 50/47/43
Inštalácia - rozmery
Rozmery jednotky
ŠxHxV
mm 850x420x185 850x420x185 850x420x185 850x420x185 850x420x185 1170x420x185 1170x420x185
Rozmery balenej jednotky
ŠxHxV
mm 1045x540x270 1045x540x270 1045x540x270 1045x540x270 1045x540x270 1365x540x270 1365x540x270
Čistá hmotnosť / Hrubá hmotnosť
Kg 16,5/21,5 17,5/22,5 17,5/22,5 17,5/22,5 18,5/23,5 22,2/28,2 24,0/30,0
Ø Chladiace potrubie na strane kvapaliny
mm (palce) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 9,52 (3/8)
Ø Plynová strana
chladiace potrubie
mm (palce) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 15,88 (5/8)
Statický tlak
(štandardný / max.)
Pa 0/15/30 0/15/30 0/15/30 0/15/30 0/15/30 0/15/30 0/15/30
Panel
Model M1B-890IA/D M1B-890IA/D M1B-890IA/D M1B-890IA/D M1B-890IA/D M1B-1210IA/D M1B-1210IA/D
Rozmery ŠxHxV (výstup
panel)
mm 890x190x100 890x190x100 890x190x100 890x190x100 890x190x100 1210x190x100 1210x190x100
Rozmery ŠxHxV (nasávací panel
s filtrom)
mm 890x290,5x32,4 890x290,5x32,4 890x290,5x32,4 890x290,5x32,4 890x290,5x32,4 1210x290,5x32,4 1210x290,5x32,4
Rozmery balenia
ŠxHxV
mm 938x335x220 938x335x220 938x335x220 938x335x220 938x335x220 1258x335x220 1258x335x220
Čistá hmotnosť / Hrubá hmotnosť
Kg 4,0/5,0 4,0/5,0 4,0/5,0 4,0/5,0 4,0/5,0 5,0/6,0 5,0/6,0

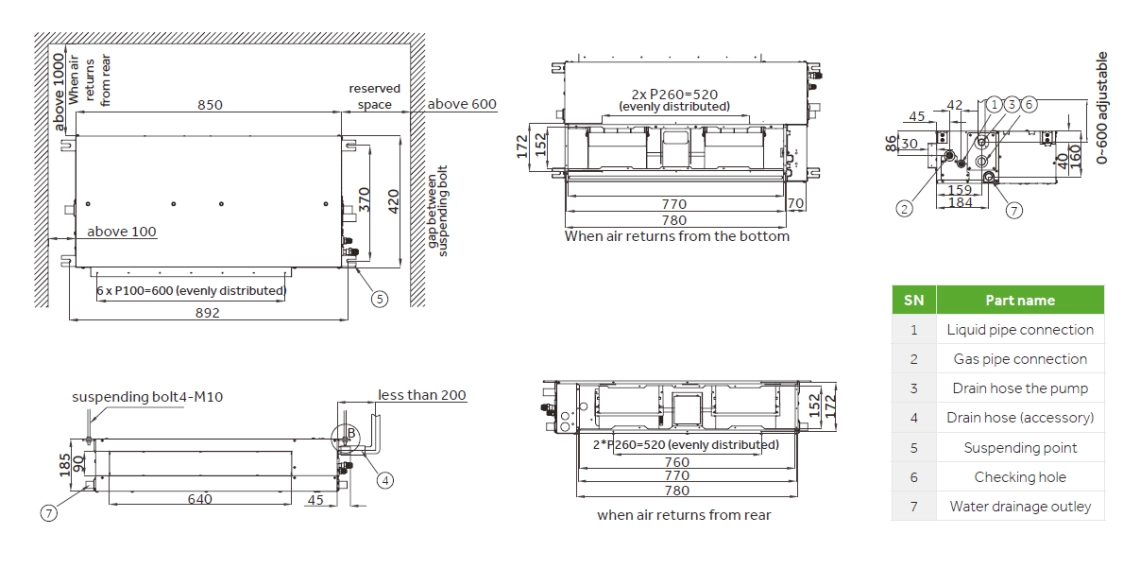

Rozmery

MIDS-05X1EV2AD(H) MIDS-07X1EV2AD(H) MIDS-09X1EV2AD(H) MIDS-12X1EV2AD(H) MIDS-16X1EV2AD(H) MIDS-05X1EV1AD MIDS-07X1EV1AD MIDS-09X1EV1AD MIDS-12X1EV1AD MIDS-16X1EV1AD MIDS-05X1EV1AA MIDS-07X1EV1AA MIDS-09X1EV1AA MIDS-12X1EV1AA MIDS-16X1EV1AA

MyCond Low ESP tenký kanál celkové rozmery - 1

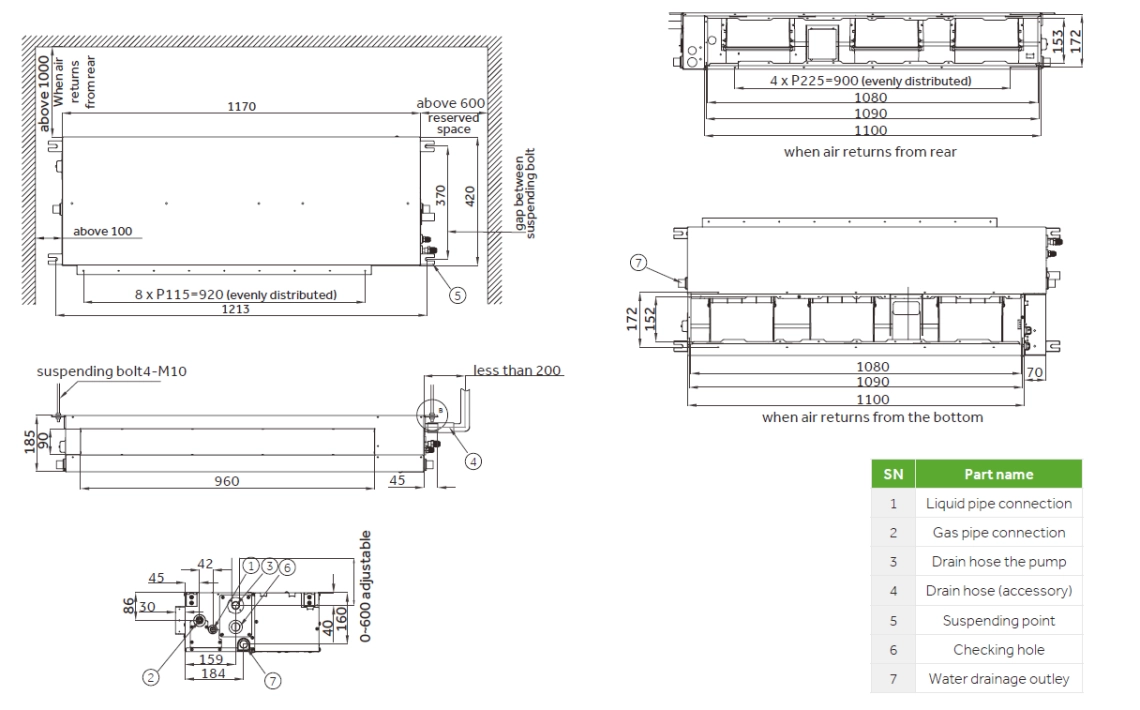

Rozmery

MIDG-18X1EV2AD(H) MIDG-24X1EV2AD(H) MIDG-18X1EV2AD MIDG-24X1EV2AD MIDS-18X1EV1AA MIDS-24X1EV1AA

MyCond Low ESP tenké potrubie celkové rozmery - 2
