Nástenné fan-coilové jednotky série FHW

Nová séria nástenných fan-coilov Silver Glass Wall je navrhnutá pre výnimočné interiéry. Skvele sa hodí do všetkých typov obytných priestorov a malých kancelárií. Modely sú navrhnuté v modernom štýle, aby zapadli do každého interiéru alebo boli čo najviac diskrétne
Chladiaci výkon: 1,23 ... 3,76 kW
Vykurovací výkon: 1,34 ... 4,28 kW

Chcete si kúpiť alebo máte otázky?
Nástenné fan-coilové jednotky série FHW

FHW fan-coily je možné pripojiť k sieti Modbus, čo vám umožní pripojiť sa k systému Smart Home a automatizovať riadenie klímy v dome.

MyCond FHW Nástenná jednotka fan-coil na účinnú reguláciu vzduchu.

MyCond FHW Nástenná jednotka fan-coil v modernom interiéri.

Výhody nástenných fan-coilových jednotiek Mycond:

  • Voliteľný 2/3-cestný ventil a čerpadlo kondenzátu možno namontovať do skrine.
  • Voliteľný motor ventilátora BLDC.
  • Voliteľný elektrický ohrievač.

Konfigurácia zariadenia :

  • FWH-1 bez riadiacej dosky (potrebný externý termostat)

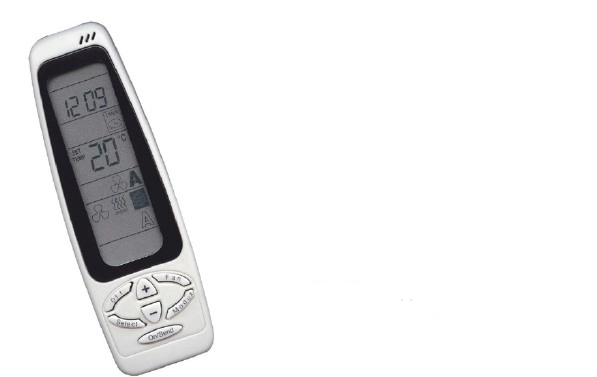

  • FWH-T1 s riadiacou doskou a IR prijímačom (IR diaľkové ovládanie je súčasťou dodávky)
  • FHW-MB1 s riadiacou doskou a modulom Modbus (IR diaľkové ovládanie ako voliteľné príslušenstvo)

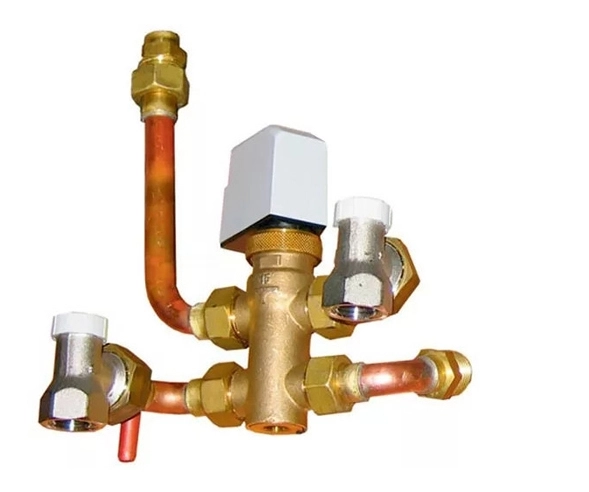

MyCond FHW Vertikálna inštalačná súprava pre fan-coily.

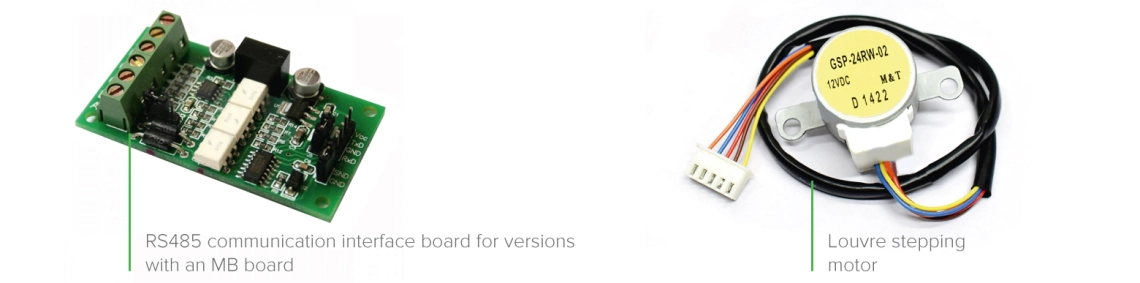

MyCond FHW Schéma komponentov nástennej fan-coilovej jednotky.

Nástenné fan-coily série MyCond FHW pripojené v sieti Modbus.

Technické údaje Jednotky FHW1 FHW2
Počet rýchlostí 1 2 3 4 5 6 1 2 3 4 5 6
min. priemer max. min. priemer. max.
Prietok vzduchu m3/h 205 270 340 375 470 500 250 305 365 400 480 545
Celkový chladiaci výkon kW 1,23 1,49 1,74 1,85 2,13 2,20 1,42 1,62 1,82 1,93 2,16 2,32
Citeľný chladiaci výkon kW 0,91 1,13 1,34 1,44 1,70 1,77 1,06 1,23 1,41 1,51 1,73 1,89
Vykurovací výkon kW 1,34 1,68 2,02 2,18 2,58 2,71 1,58 1,85 2,13 2,29 2,62 2,88
Tlaková strata (chladenie) kPa 4,8 6,8 9,0 10,1 12,9 13,8 6,2 7,9 9,8 10,8 13,2 15,1
Tlaková strata (vykurovanie) kPa 4,5 6,8 9,4 10,8 14,7 15,9 6,1 8,1 10,4 11,8 15,1 17,8
Spotreba energie W 12 14 17 18 24 30 12 14 18 20 24 32
Hladina akustického výkonu dB(A) 35 41 46 48 52 53 39 43 47 49 53 55
Hladina akustického tlaku (*) dB(A) 26 32 37 39 43 44 30 34 38 40 44 46
Špecifikácie Jednotky FHW3 FHW4
Počet rýchlostí 1 2 3 4 5 6 1 2 3 4 5 6
min. priemer max. min. priemer max.
Prietok vzduchu m3/h 280 375 480 545 730 780 300 440 500 610 675 790
Celkový chladiaci výkon kW 1,87 2,30 2,75 3,00 3,59 3,73 1,97 2,60 2,83 26,7 3,43 3,76
Citeľný chladiaci výkon kW 1,33 1,67 2,03 2,24 2,77 2,90 1,41 1,91 2,10 2,44 2,62 2,93
Vykurovací výkon kW 1,89 2,37 2,93 3,23 4,04 4,24 2,00 2,73 3,02 3,53 3,80 4,28
Tlaková strata (chladenie) kPa 11,2 16,2 22,5 26,3 36,4 39,1 14,1 23,0 27,2 34,0 38,5 45,1
Tlaková strata (vykurovanie) kPa 9,1 13,8 20,1 24,1 35,9 39,2 12,7 22,2 26,7 35,2 40,4 49,8
Spotreba energie W 16 21 26 29 38 46 17 23 27 32 35 48
Hladina akustického výkonu dB(A) 35 40 45 48 55 57 36 43 46 51 54 57
Hladina akustického tlaku (*) dB(A) 26 31 36 39 46 48 27 34 37 42 45 48

Technické údaje sa vzťahujú na nasledujúce prevádzkové parametre:
CHLADENIE. Teplota vstupného vzduchu: teplota vstupného/výstupného vzduchu: +27 °C (suchý teplomer) +19 °C (vlhký teplomer) Teplota vstupnej/výstupnej vody: +27 °C (suchý teplomer) +19 °C (vlhký teplomer) +7/12 °C
VYKUROVANIE. Teplota vstupného vzduchu +20 °C. Teplota vody na vstupe/výstupe: +50/45 °C.
* Hladina akustického tlaku je o 9 dB(A) nižšia ako hladina akustického výkonu a vzťahuje sa na miestnosť s objemom 100 m3 a časom odrazu zvuku 0,5 s.

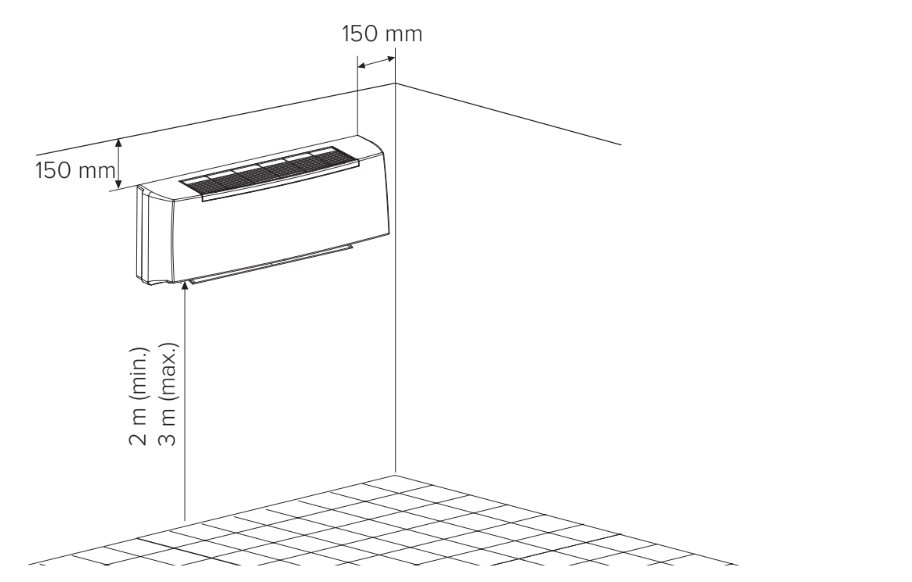

Spôsob inštalácie


MyCond Ilustrácia nástenného spôsobu montáže fan-coilových jednotiek FHW.

Rozmery

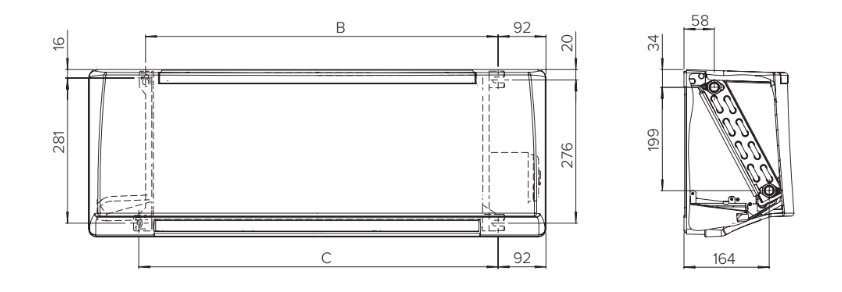

Všeobecné usporiadanie


MyCond FHW Nástenné jednotky Fan Coil s riadením Modbus pre inteligentnú domácu automatizáciu.

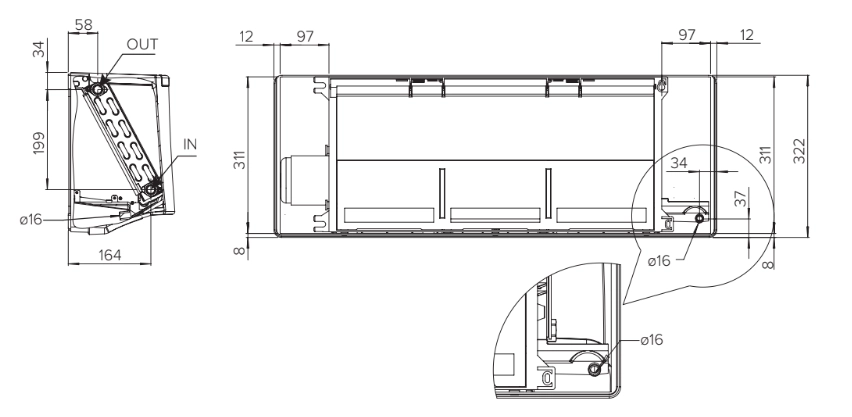

Inštalačné vzdialenosti


MyCond FHW Nástenná jednotka fan-coilu vhodná na integráciu do inteligentnej domácnosti.

Inštalačné vzdialenosti

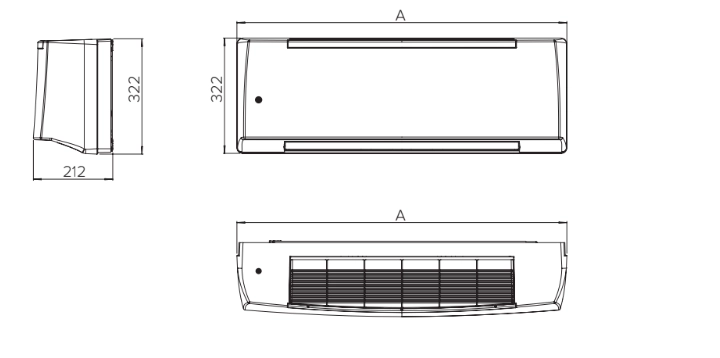

MyCond Rozmery nástenných fan-coilových jednotiek zo série FHW.

Rozmery jednotiek FHW

Model A B C
FHW1 880 678 691
FHW2 880 678 691
FHW3 1185 983 996
FHW4 1185 983 996

Hmotnosť jednotiek FHW

Model Čistá hmotnosť (kg)
FHW 1 FHW 2 FHW 3 FHW 4
Bez ventilu 12 12 16 16
S ventilom 13 13 17 17
