MRF 6

Vďaka týmto vylepšeniam sa systémy MRF-6 stávajú robustnejšími a univerzálnejšími, čo vytvára možnosti na riešenie väčších a zložitejších projektov klimatizácie a chladenia.

S kompresorové technológie

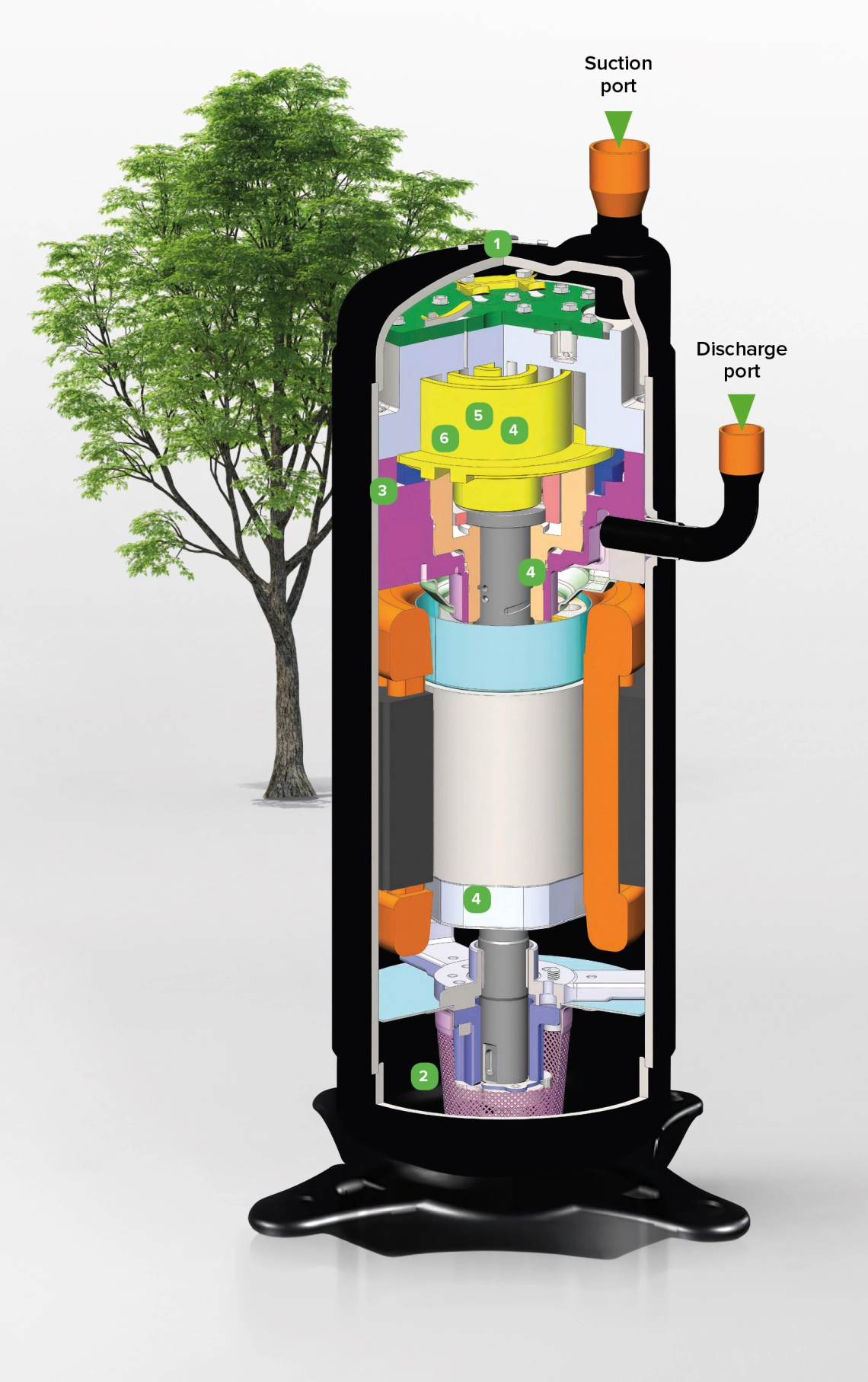

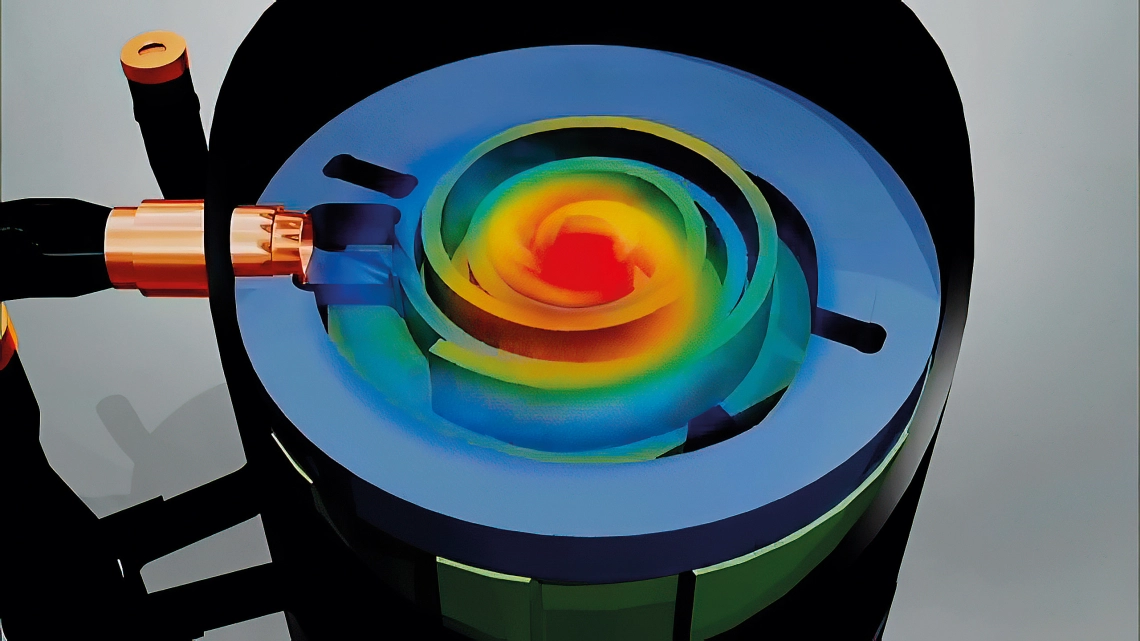

Nový rad MRF je vybavený pokročilými špirálovými kompresormi s dvoma prídavnými výtlačnými ventilmi. Nová konštrukcia umožňuje optimálne riadenie tlaku vo vnútri kompresora. Vďaka tomuto vylepšeniu sa výrazne zlepšila stabilita prevádzky pri vysokých a nízkych otáčkach. A dosiahla sa nízka úroveň pulzácií výtlačného tlaku. Zlepšené prevádzkové parametre zvyšujú životnosť kompresora a znižujú spotrebu energie systémov ako celku

1. Technológia prepúšťacieho ventilu. Uvoľnením nadmernej kompresie počas kompresného procesu táto technológia znižuje kompresné straty s cieľom zlepšiť výkon a účinnosť kompresora pri prevádzke v kompresnej oblasti.

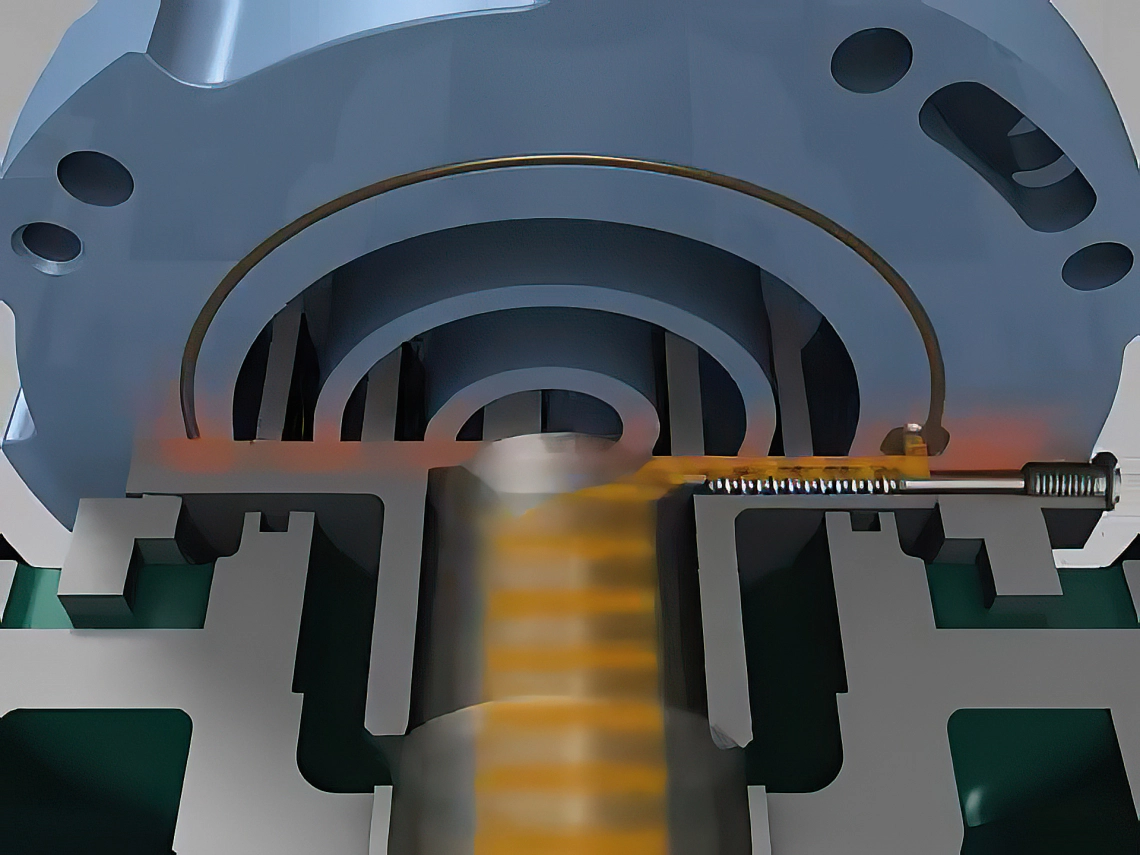

2. Technológia vysokoúčinného mazania olejom. Zásobovanie olejom je navrhnuté tak, aby zabezpečilo účinnosť olejového filmu ložiska za všetkých prevádzkových podmienok vrátane nízkych prevádzkových otáčok, a to využitím technológie zásobovania tlakovým rozdielom.

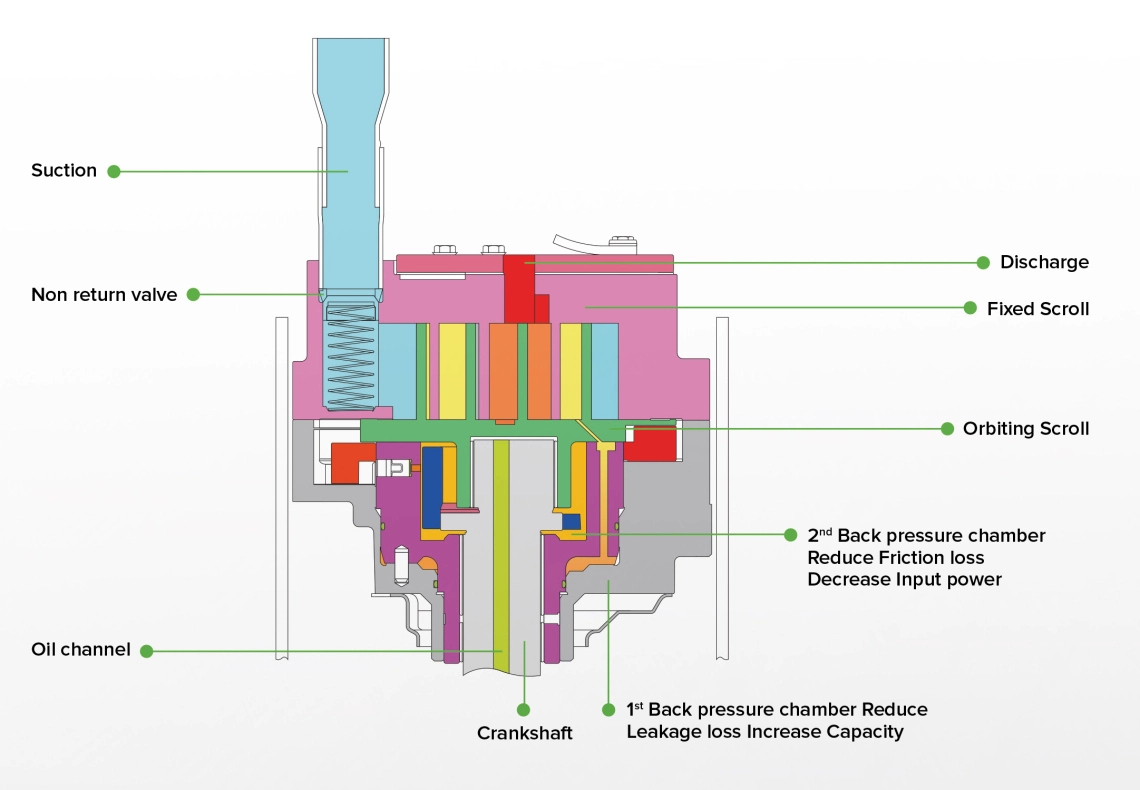

3. Technológia mechanizmu zhody rámu. Tento mechanizmus bol navrhnutý tak, aby pohyblivé časti pracovali pri presných ťahových silách (pomocou dvoch stredných tlakových komôr na vyrovnanie sily pre každú časť), čo má za následok zvýšenú spoľahlivosť kompresora tým, že umožňuje jeho prevádzku pri vyšších kondenzačných teplotách až do 65 °C na neobmedzený čas, ako aj vyšší výkon kompresora pri nižšom príkone tým, že minimalizuje straty trením na úplné minimum.
4. Technológia nízkych vibrácií. Vibrácie sa znižujú vyvážením rotujúcich častí v mechanických a rotorových systémoch, ktoré sa pohybujú v rozsahu rýchlosti prevádzky od nízkych po vysoké, čo vedie k jemnejším vibráciám a nižšej hlučnosti.
5. Asymetrická technológia špirálového otáčania. Časť scroll bola navrhnutá tak, aby sa znížili straty únikom pri nízkom prietoku chladiva na strane sania a straty únikom pri podmienkach nízkeho kompresného pomeru, čo vedie k stabilnejšiemu prietoku chladiva na výstupe.
6. Oválna technológia Scroll. Technológia Oval Scroll (patent Mitsubishi), umožňuje dosiahnuť väčší zdvihový objem a kapacitu pri rovnakej veľkosti jednotky transformáciou typického tvaru scroll na oválny.

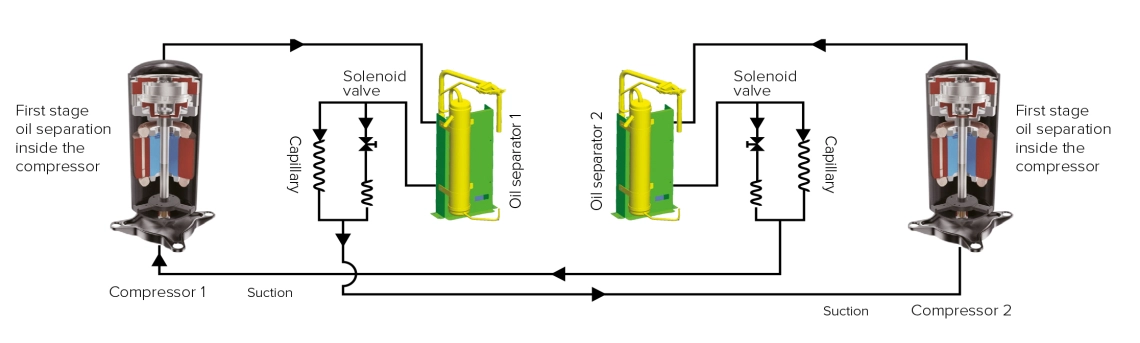

Účinnosť návratu oleja

Ak kompresor pracuje pri nízkej frekvencii, návrat oleja je len cez kapiláru. Ak kompresor pracuje pri vysokej frekvencii, návrat oleja je cez kapiláru a elektromagnetický ventil. Technológia krížovej výmeny oleja vykonáva vyrovnávanie hladiny oleja vo viackompresorových jednotkách.

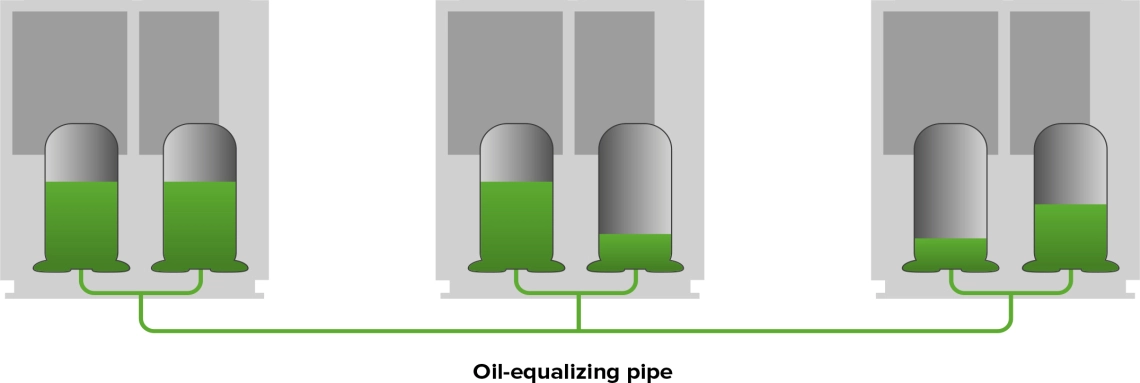

Regulácia hladiny oleja

Na vyrovnávanie oleja medzi vonkajšími jednotkami v kombinácii viacerých jednotiek sa používa prídavné potrubie. Táto technológia zaručuje normálnu hladinu oleja vo všetkých kompresoroch všetkých vonkajších jednotiek.

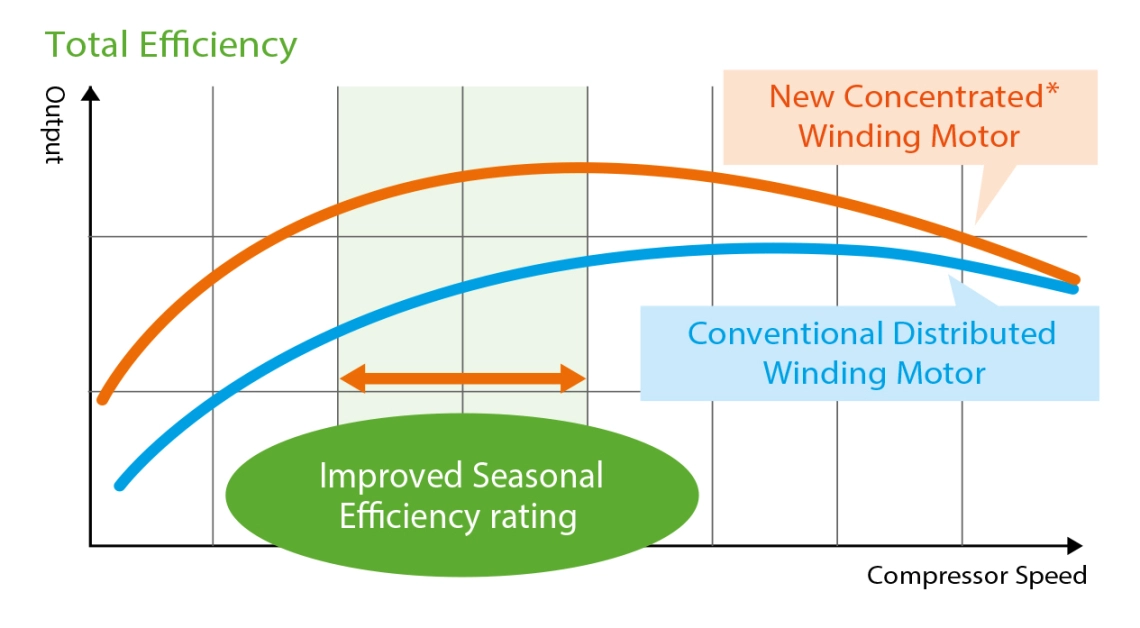

Motor so sústredeným vinutím dosahuje "vysoký výkon" a "zlepšenie celkovej účinnosti"

Novo navrhnutý vysokovýkonný procesor umožňuje vysoko presnú optimalizáciu otáčok kompresora, čo vedie k použitiu motora so sústredeným vinutím. Náš výrobok dosahuje vysoký výkon a lepšie účinky úspory energie a najmä zlepšuje hodnotenie sezónnej účinnosti.

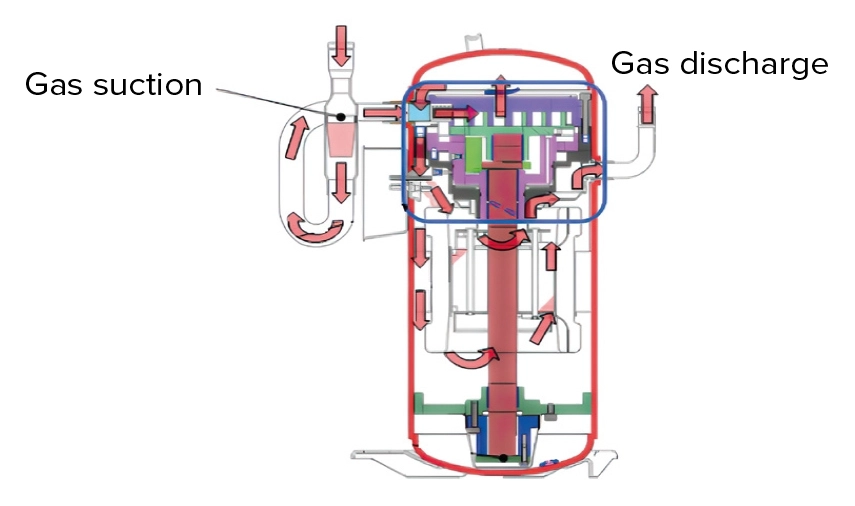

Optimalizácia výtlaku

Zavedenie nového viacportového výtlačného priestoru v kompresore predstavuje významné zlepšenie regulácie tlaku, ktoré ponúka lepšiu rovnováhu a optimalizáciu. Táto inovácia viedla k pozoruhodnému zlepšeniu výkonu, najmä v strednom frekvenčnom rozsahu, čo má za následok vyššiu ročnú účinnosť systému.

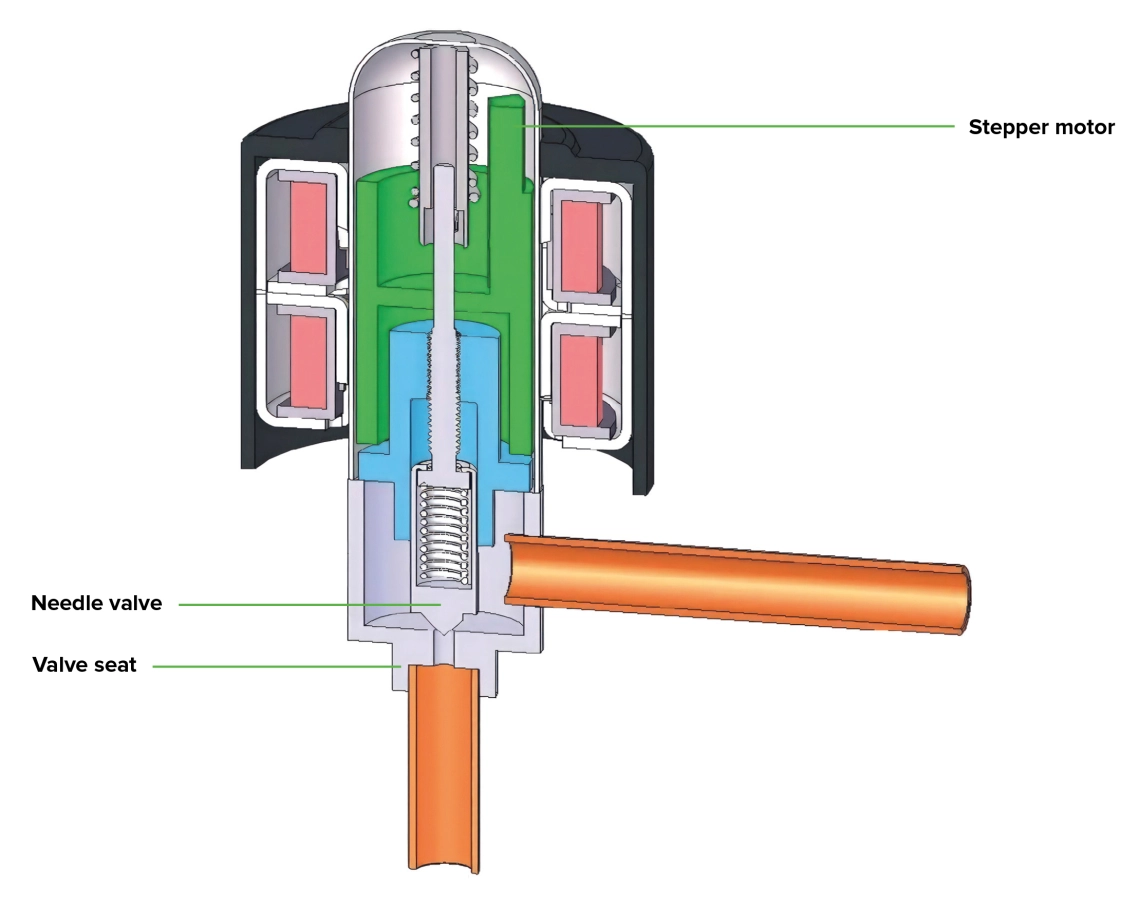

Technológia elektronického riadenia expanzného ventilu

Elektronické expanzné ventily sú nastavené pre všetky jednotky ODU a IDU Na zabezpečenie účinnej distribúcie chladiva medzi jednotkami ODU a IDU, dosiahnutie rovnakého účinku a komfortu v rôznych miestnostiach.

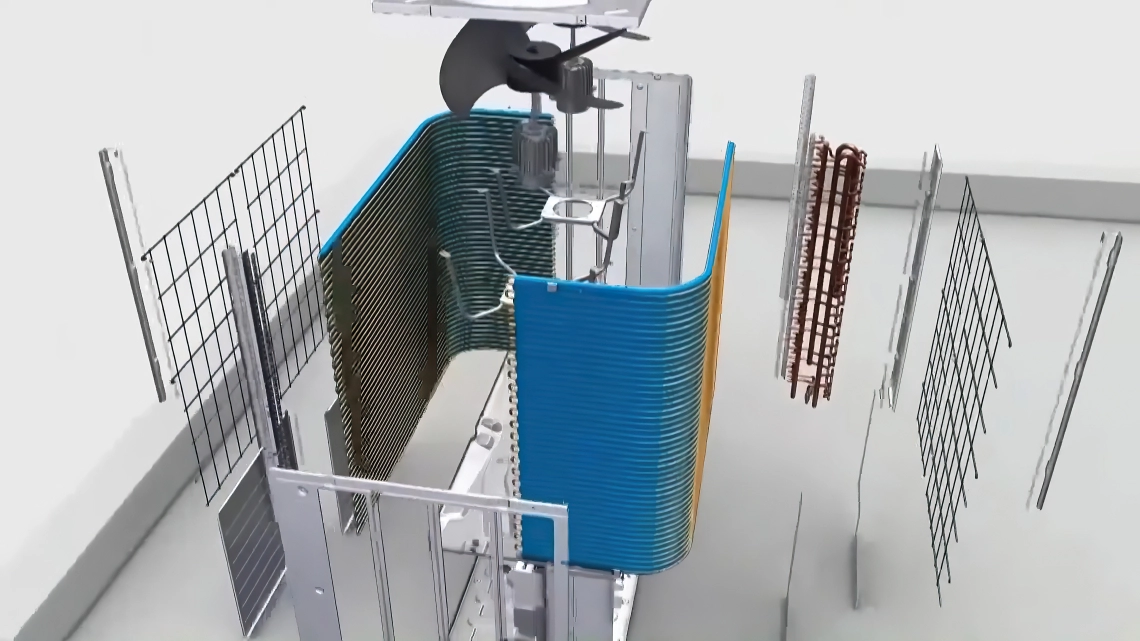

sekcionálna konštrukcia výmenníka tepla

Sekcionálny výmenník tepla môže regulovať svoj výkon v závislosti od aktuálneho zaťaženia. Táto konštrukcia umožňuje prevádzku pri nízkom zaťažení (keď pracujú len 1-2 vnútorné jednotky, napr.)

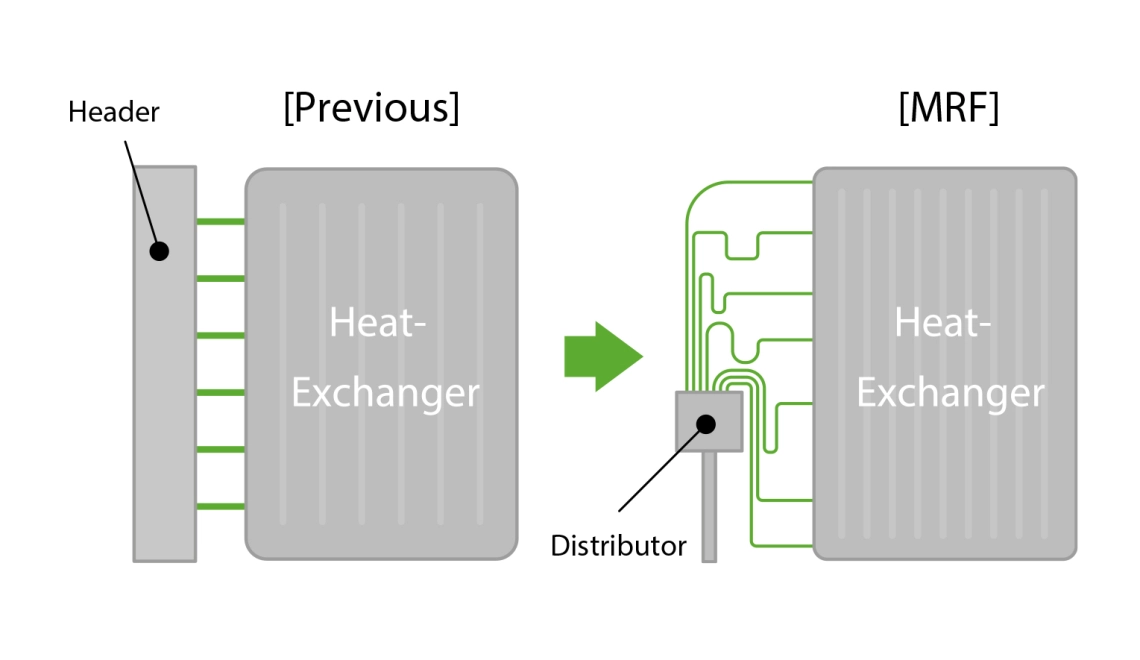

Zdokonalený výmenník tepla

Vďaka zmene usporiadania potrubia od hlavice po výmenník tepla sa zlepšil tok distribúcie chladiva a dosiahla sa maximálna energetická účinnosť. Výmenník tepla
má zlepšenú distribúciu chladiva a zvýšenú účinnosť. Okrem toho sa vďaka zväčšeniu efektívnej plochy prestupu tepla vo výmenníku tepla zvýšila energetická účinnosť.

Vysoká spoľahlivosť

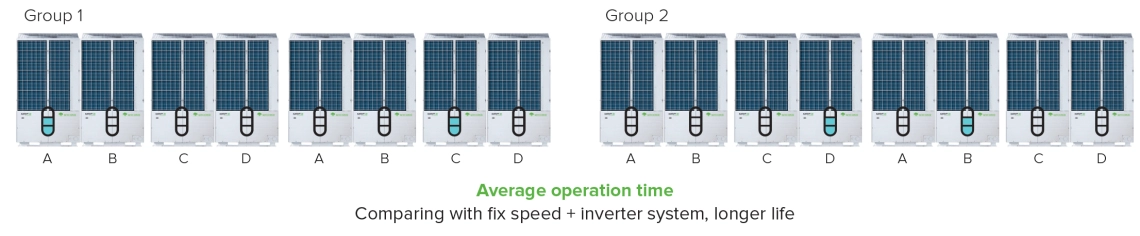

Recyklačná prevádzka
Recyklačná prevádzka, dlhšia životnosť kompresora

K dispozícii je viacero režimov, ktoré spĺňajú potreby rôznych používateľov

Prevádzkový režim: priorita chladenia, priorita vykurovania, iba chladenie, iba vykurovanie a priorita VIP.

Tichý režim: k dispozícii je sedempolohový tichý režim (nočný tichý režim a šesťpolohový tichý režim).

Režim statického tlaku: režim bez statického tlaku, režim nízkeho statického tlaku, režim stredného statického tlaku a režim vysokého statického tlaku.

Dvojitá ochrana kompresora

Na základe základného snímača výtlaku plynu MOV 6 pridajte snímač teploty oleja v spodnej časti kompresora.
Hlavné funkcie snímača teploty oleja

• Ovládanie zapnutia/vypnutia ohrievača kľukovej skrine, prevencia pred kvapalinovým šokom kompresora
• Posúdiť, či sa kvapalné chladivo počas prevádzky dostáva do kompresora
• Prevencia prehriatia oleja
• Snímač vysokého tlaku pre každý kompresor, takže pre modul s
• 2 kompresormi sú 2 snímače vysokého tlaku a 1 snímač nízkeho tlaku

Ochrana proti hromu

V svorkovnici je obmedzovač prepätia, aby sa zabránilo vysokým napäťovým špičkám.

Technické vlastnosti

T1 3PH/380~400V/50(60)Hz

Jeden modul: 8/10/12/14/16HP

Kombinovaný modul: 26-48HP
(2 moduly)

T1 3PH/380~400V/50(60)Hz

Kombinovaný modul: 50-72HP
(3 moduly)

T1 3PH/380~400V/50(60)Hz

1. Výkon testovaný podľa normy EN14511.
2. Kapacity sú pre nasledujúce podmienky:
Chladenie: vnútorná teplota 27 °C DB/ 19 °C WB, vonkajšia teplota. 35 °C DB, 7,5 m dlhé pripojovacie potrubie, 0 výškových rozdielov.

Vykurovanie: vnútorná teplota 20 °C DB vonkajšia teplota. 7 °C/6 °C WB, dĺžka pripojovacieho potrubia - 7,5 m, výškový rozdiel - 0
3. V súlade s našou politikou inovácií sa niektoré špecifikácie môžu zmeniť bez predchádzajúceho upozornenia.

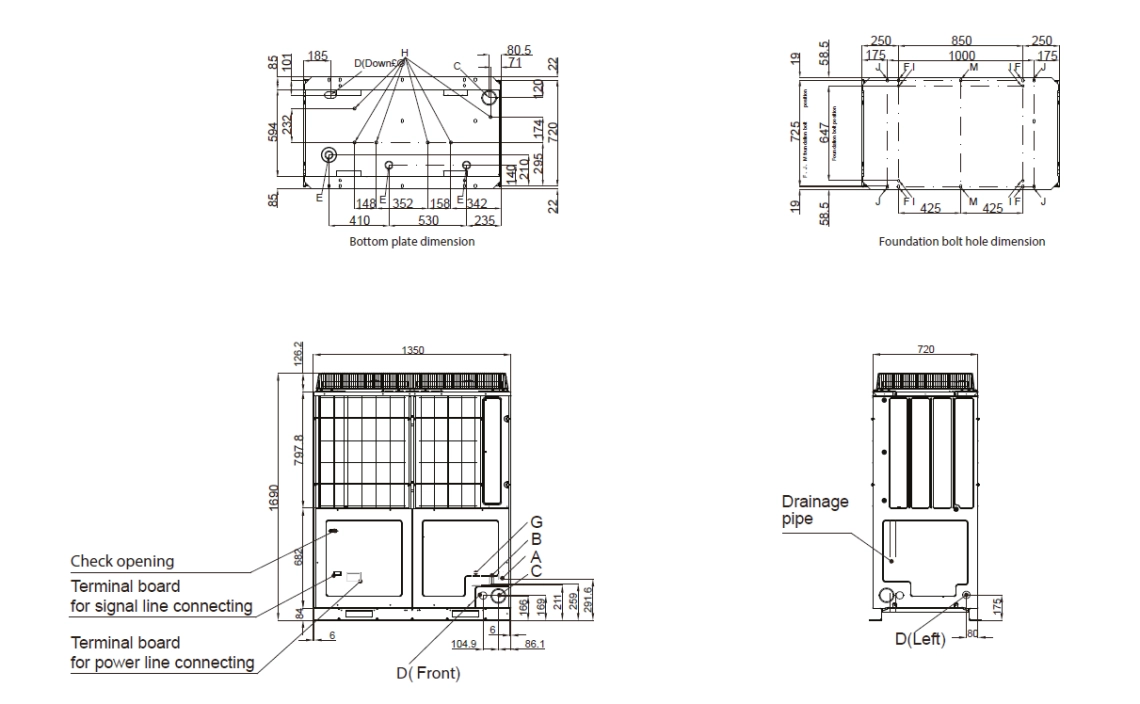

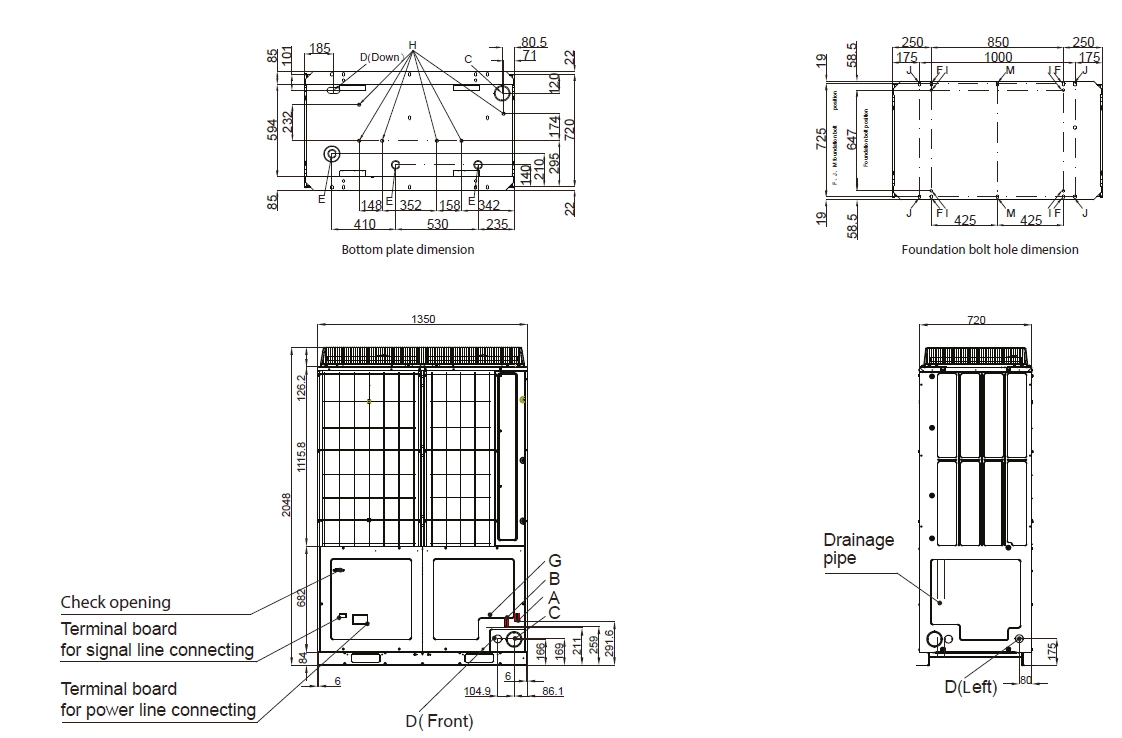

Rozmery

MOV6-8X1EW2AD MOV6-10X1EW2AD MOV6-12X1EW1AD MOV6-14X1EW1AD MOV6-16X1EW1AD

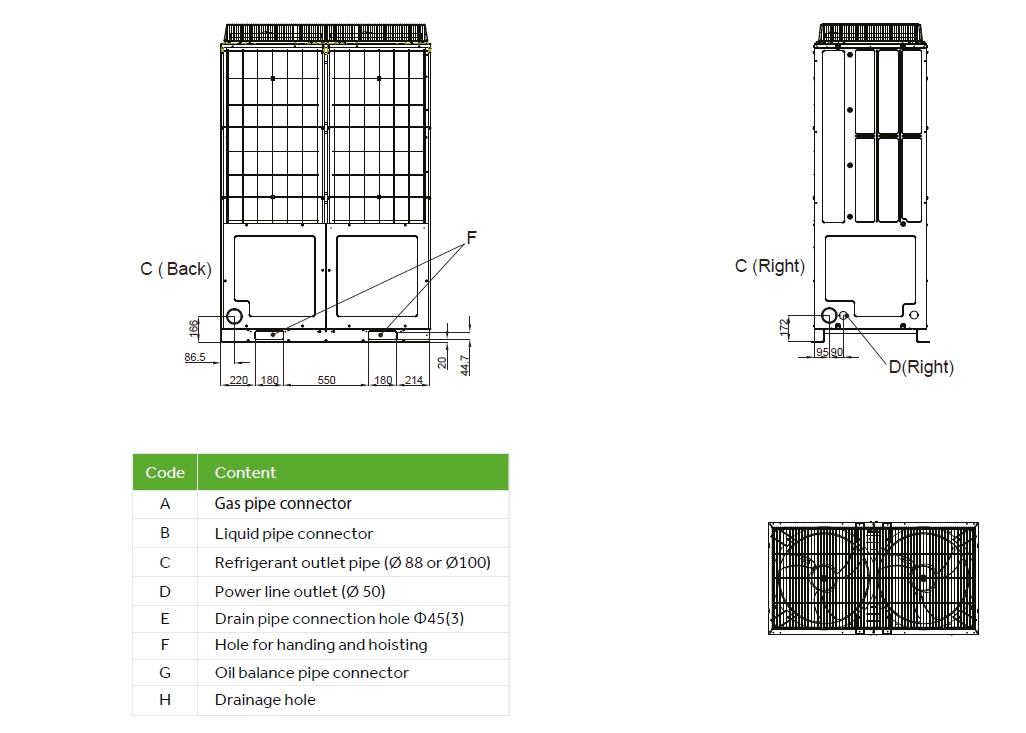

Rozmery

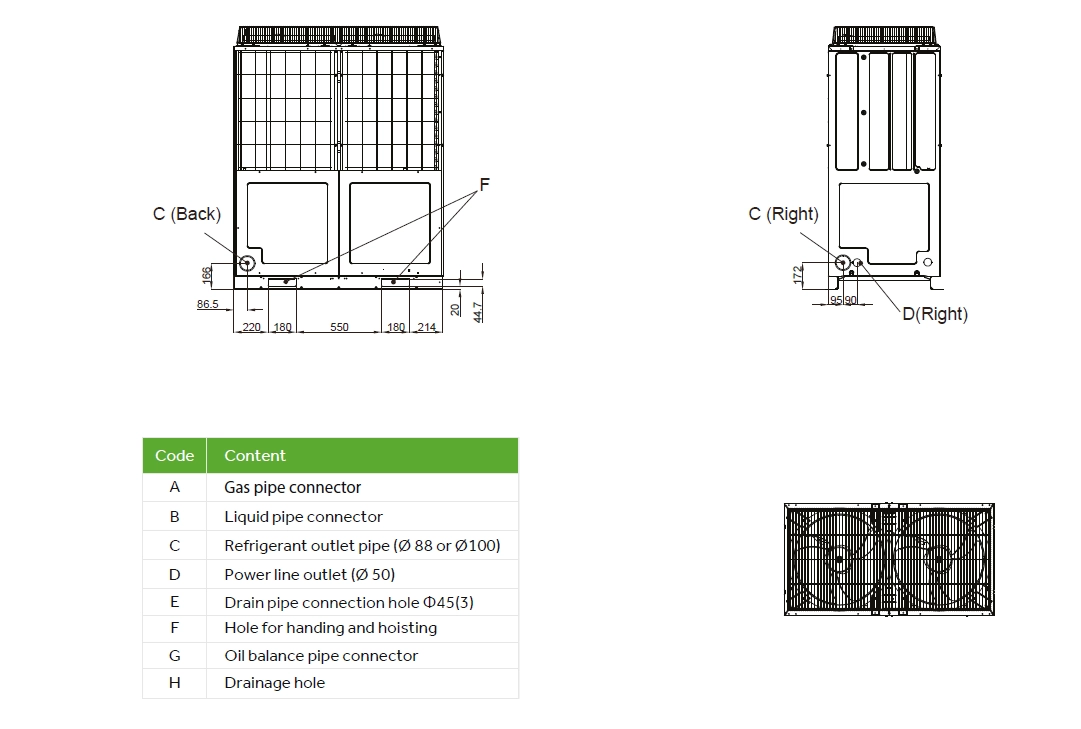

Rozmery

MOV6-18X1EW1AD MOV6-20X1EW1AD MOV6-22X1EW1AD MOV6-24X1EW1AD

Rozmery

Poznámka: pri inštalácii vzduchového kanála je vnútorný vzduchový kanál obdĺžnik: dĺžka × šírka ≥ 1300 mm × 660 mm
