Modulárne tepelné čerpadlo série STANDARD MCU-YH

Generácia modulárnych tepelných čerpadiel MCU-YH typu vzduch-voda STANDARD sa vyznačuje zdokonaleným riadením a mikroprocesorovou architektúrou, čo vedie k rozšíreniu rozsahu prevádzky chladenia a vykurovania a k lepšej prispôsobivosti moderným požiadavkám na komfort. Môžete kombinovať maximálne 16 jednotiek tepelných čerpadiel a získať tak celkový výkon od 66 kW do 3680 kW
Chladiaci výkon: 66-460 kW
Vykurovací výkon: 70-485 kW

Chcete si kúpiť alebo máte otázky?
Modulárne tepelné čerpadlo série STANDARD MCU-YH

Vysoká účinnosť, úspora energie a ochrana životného prostredia

Tepelné čerpadlo používa ekologické chladivo R410A. Ide o bezchlórové, stabilné a netoxické chladivo, ktoré nenarúša ozónovú vrstvu a je bezpečné pre životné prostredie. Toto chladivo zabezpečuje účinný prenos tepla, čo znamená vyšší výkon modulárneho tepelného čerpadla a nižšiu spotrebu energie.

High-efficiency modular heat pump for energy savings.

Eco-friendly modular heat pump from STANDARD MCU-YH series.

Modulárna konštrukcia

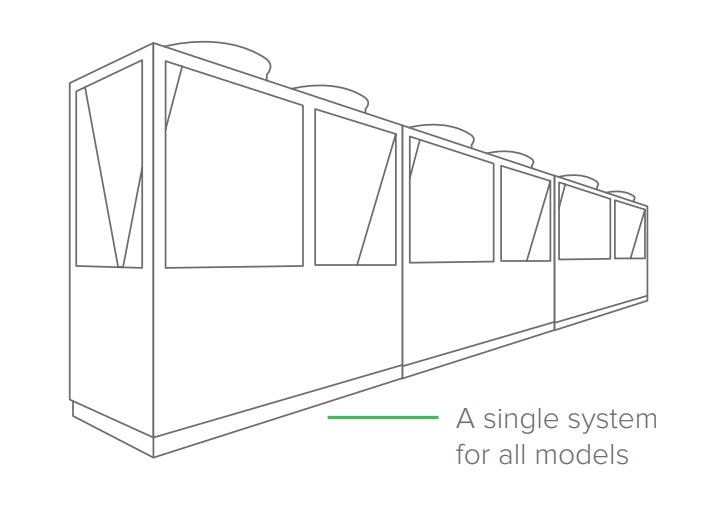

Jedinečnou vlastnosťou tohto radu je jeho modulárna konštrukcia s možnosťou kombinovať až 16 modulov (165YH, plus až 8 modulov) v jednom systéme. Táto funkcia umožňuje rozšíriť výkon nad 1 MW, pričom počet výkonových stupňov sa rovná počtu kompresorov, takže môžete mať až 32 výkonových stupňov so 16 chladiacimi modulmi (v modeloch s dvoma kompresormi). Celý systém sa ovláda prostredníctvom jedného diaľkového ovládača pripojeného k hlavnému modulu, zatiaľ čo ostatné moduly sú podriadené. Výsledkom je N-modulové monoblokové tepelné čerpadlo.

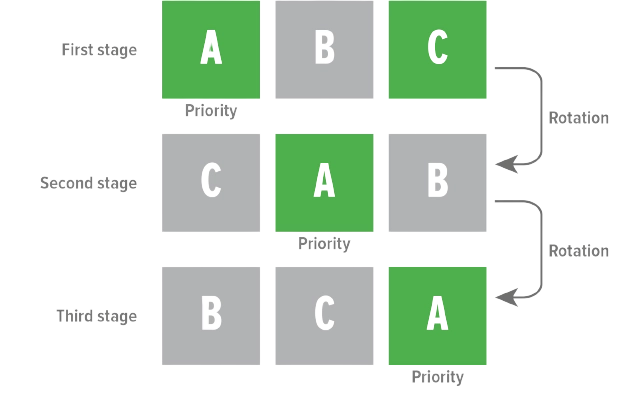

Plávajúce hlavné tepelné čerpadlo

Každé jednotlivé tepelné čerpadlo môže fungovať ako hlavné čerpadlo: stačí ho raz pripojiť ku káblovému ovládaču. Tým sa odstráni problém vyradenia celého systému z prevádzky v prípade poruchy hlavného tepelného čerpadla.

Modular heat pump with intelligent control system for energy efficiency.

High-efficiency fan blades for the MCU-YH heat pump series.

Vysokoúčinné ventilátory

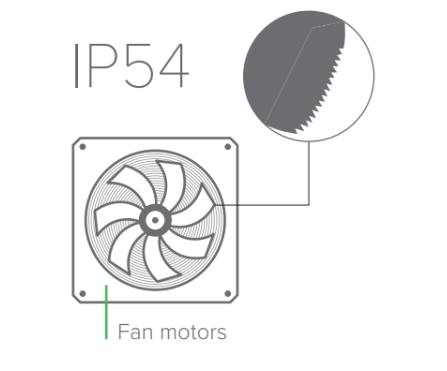

Kovové lopatky ventilátorov s pílovitými hranami zabezpečujú zvýšený prietok vzduchu a vysokú pevnosť spolu s nízkou hlučnosťou. Motory ventilátorov s krytím IP54 zabezpečujú bezpečnú a spoľahlivú prevádzku aj v nepriaznivom počasí.

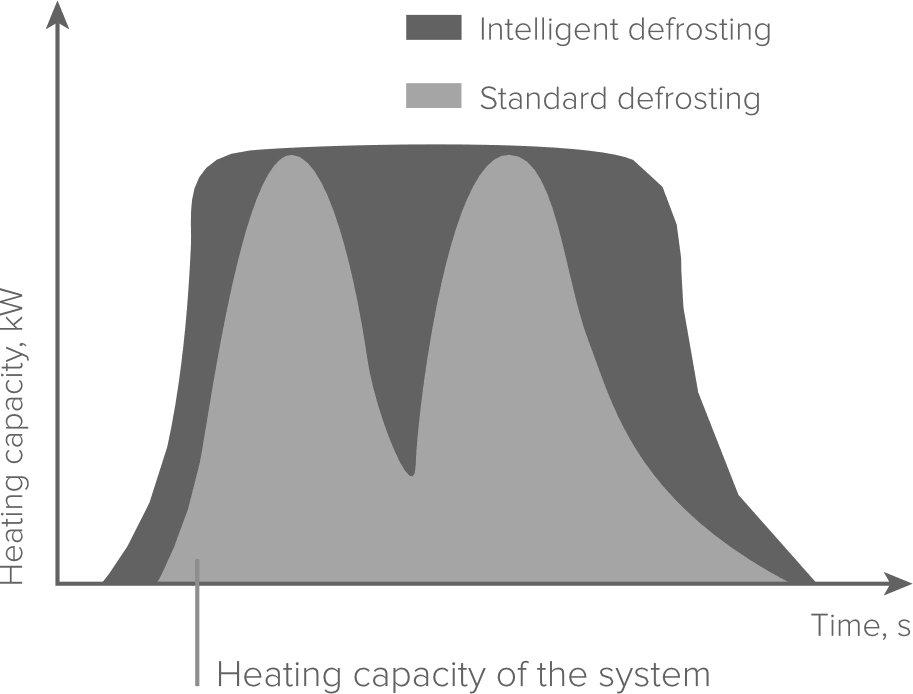

Inteligentné odmrazovanie

Riadiaca jednotka zisťuje aktuálny rozsah zamŕzania analýzou prietoku vzduchu, poklesu teploty a tlaku chladiva vo vonkajšom výmenníku tepla. Pri prvom spôsobe sa odmrazovanie pravidelne zapína a vypína na základe časovača. Pri druhom spôsobe sa spustenie odmrazovania koordinuje so snímačom teploty vonkajšieho výmenníka tepla.

Modular heat pump with intelligent defrosting system.

Jednoduchosť údržby

Vypnutím jedného z modulov sa nezastaví celý systém. V dôsledku toho môžete kedykoľvek opraviť, odstrániť poruchu/servis, vymeniť alebo dokonca pridať ktorýkoľvek modul, pričom chladenie alebo vykurovanie objektu sa nepreruší.

Výkonná ochrana

Tepelné čerpadlo je vybavené výkonnou ochranou vrátane autodiagnostickej funkcie, ktorá zabezpečuje dlhodobú, stabilnú a spoľahlivú prevádzku. Tepelné čerpadlo možno nastaviť tak, aby po obnovení napájania rýchlo obnovilo aktuálnu prevádzku.

  • Ochrana proti preťaženiu kompresora
  • Ochrana proti vysokému/nízkemu tlaku
  • Ochrana proti vysokému / nízkemu napätiu
  • Ochrana proti nedostatku vody
  • Ochrana proti skratu kompresora
  • Ochrana proti prehriatiu motora ventilátora
  • Ochrana napájania
  • Ochrana teploty výfukových plynov
  • Ochrana teploty výstupnej vody

Image showcasing advanced control and diagnostics protection for heat pump series.

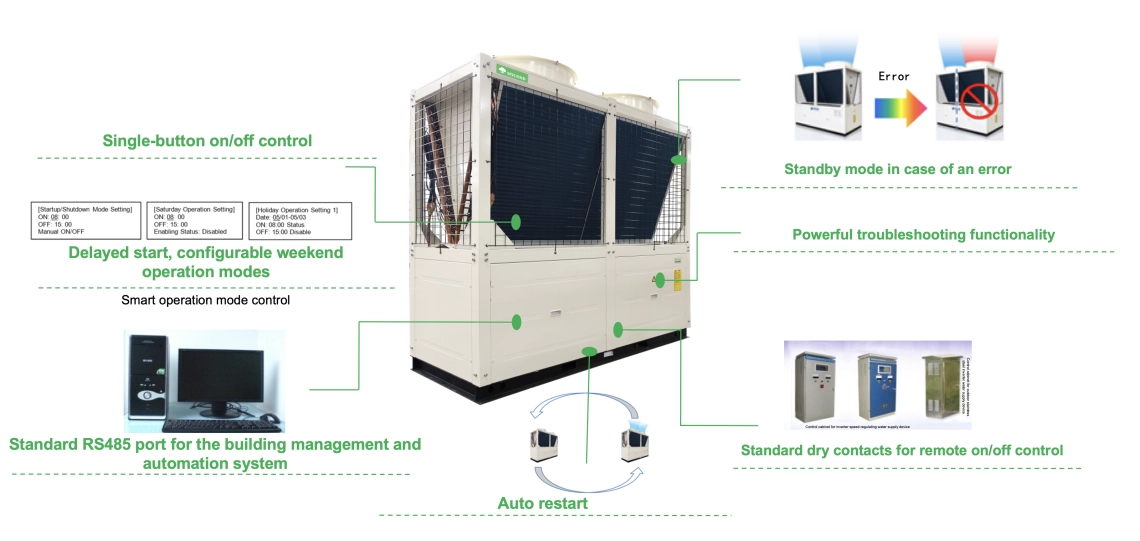

Riadiaci systém

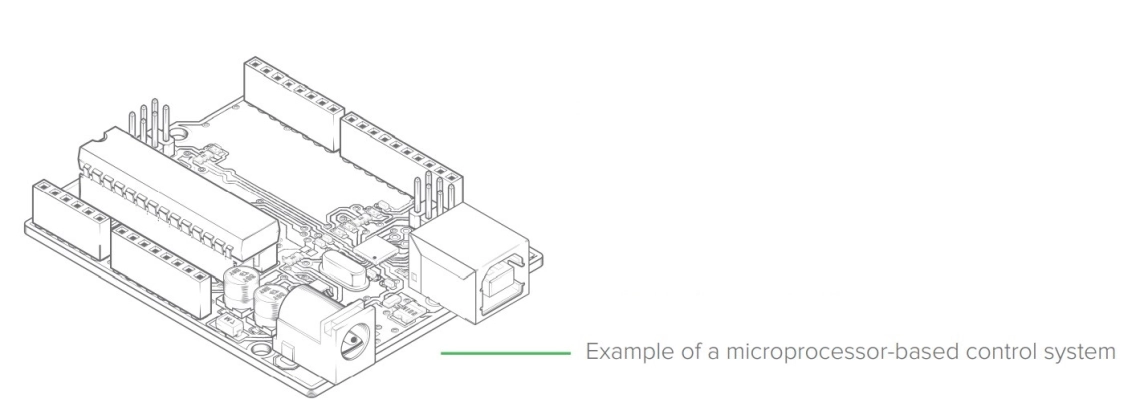

Tepelné čerpadlo je vybavené mikroprocesorovým riadiacim systémom 3. generácie a najmodernejším diaľkovým ovládaním. Modulárny riadiaci systém zabudovaný do tepelného čerpadla je vybavený portami USB na jednoduchú údržbu a aktualizáciu riadiaceho softvéru.


Modular heat pump control system with user interface.

Modbus

Modbusová doska je súčasťou štandardnej výbavy, takže tepelné čerpadlo možno pripojiť k novému alebo existujúcemu systému riadenia na pohodlné diaľkové ovládanie a analýzu prostredníctvom počítača.

Modular heat pump with high energy efficiency for versatile heating solutions.

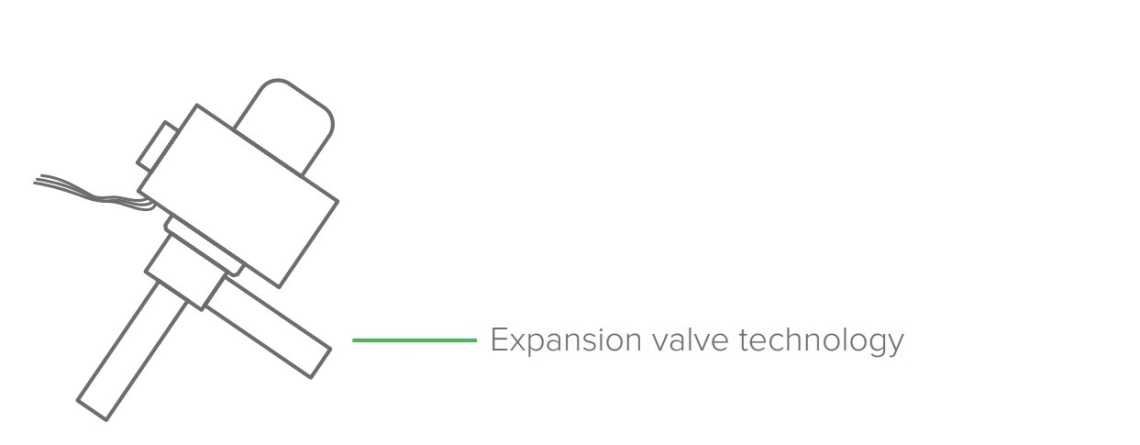

Presný EXV

Tepelné čerpadlo je vybavené 480-stupňovým EXV na presné riadenie prietoku chladiva. Patentovaná technológia regulácie umožňuje rýchle a presné dynamické nastavenie hladiny chladiva v systéme na základe zmien zaťaženia, čím sa výrazne zvyšuje energetická účinnosť.

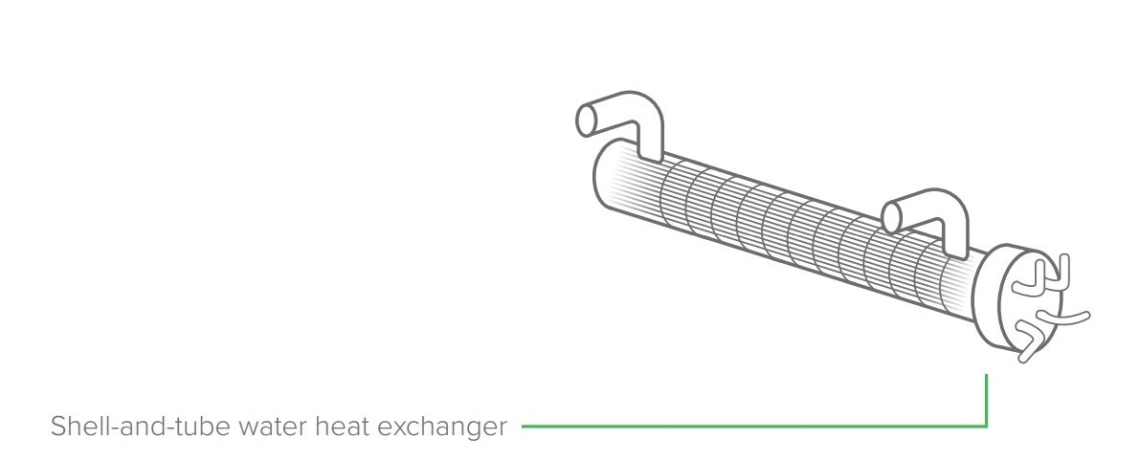

Plášťový a rúrkový výmenník tepla

Tepelné čerpadlo je vybavené vysoko účinným vodným výmenníkom tepla typu shell-and-tube. Drážkovaný vnútorný povrch spolu so skrutkovitou časťou zlepšuje prenos tepla, zatiaľ čo rozšírené kanály kvapaliny v porovnaní s doskovým výmenníkom tepla znižujú odpor prúdenia a zabraňujú upchávaniu rúrok. V dôsledku toho je plášťový výmenník tepla menej citlivý na kvalitu vody a je odolnejší voči mrazu.

A modular shell-and-tube heat exchanger for sustainable HVAC systems.

V-shaped condenser in a modular heat pump system.

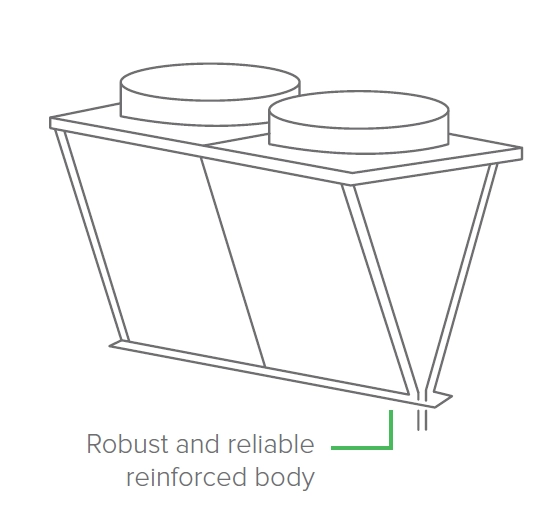

Kondenzátor v tvare V

Špeciálna konštrukcia vzduchového výmenníka tepla v tvare písmena V zabezpečuje zvýšený prietok vzduchu, zatiaľ čo hydrofilné hliníkové rebrá a zvlnené vnútorné rúrky zvyšujú účinnosť prenosu tepla. Kovové lopatky ventilátora a sieťové mriežky poskytujú väčšiu spoľahlivosť a ochranu pred vonkajšími vplyvmi. Spätný ventil nainštalovaný v okruhu chladiva v spodnej časti výmenníka tepla zabraňuje cirkulácii nízkoteplotného chladiva v režime vykurovania a zároveň umožňuje cirkuláciu vysokoteplotného chladiva v režime odmrazovania. Tým sa zabráni tvorbe ľadu a výmenník tepla je chránený pred zamrznutím.

Illustration of anti-icing technology in MCU-YH series heat pumps.

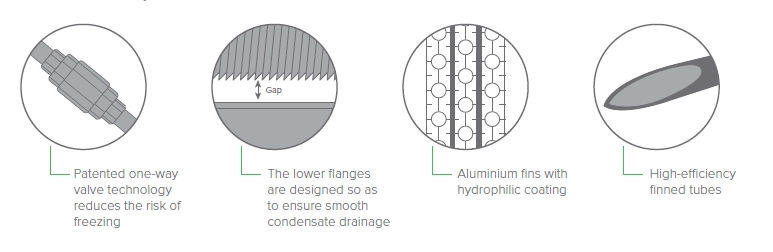

Použitá technológia zabraňuje tvorbe ľadu, čím chráni výmenník tepla pred zamrznutím. Medzi dnom výmenníka tepla a panvicou je tiež medzera, ktorá zabezpečuje voľný prietok rozmrazovanej vody, čím sa zlepšuje odtok vody a zabraňuje jej hromadeniu a zamrznutiu.

Účinný kompresor typu scroll

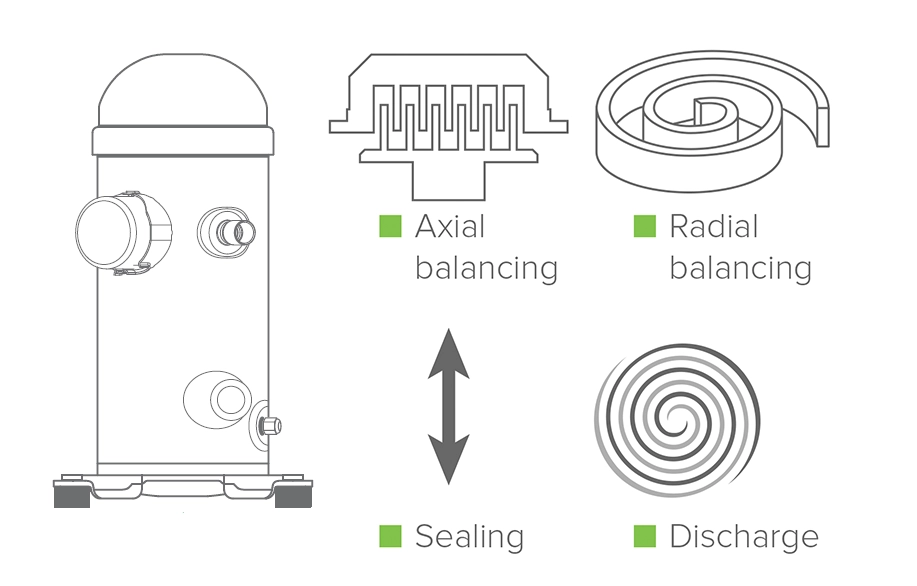

Tepelné čerpadlo je vybavené účinnými hermeticky uzavretými kompresormi typu scroll od svetoznámych značiek. Axiálne vyvažovanie a bezkontaktné tesnenie špirál zabezpečujú prevádzku bez trenia a minimalizujú úniky. Tým sa zabezpečuje vyššia účinnosť kompresora a spoľahlivá prevádzka, ako aj nízka úroveň vibrácií a hluku.

Illustration of a modern heat pump's energy-saving scroll compressor.

Diagram showing operation limits and efficiency balancing for MCU-YH compressors.

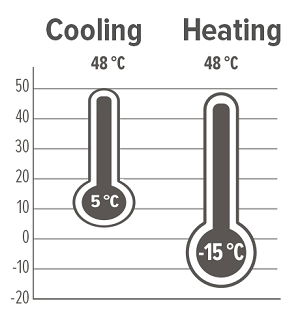

Prevádzkové limity

Tepelné čerpadlo pracuje do -15 stupňov v tepelnom režime a do + 48 stupňov v studenom režime.

Technické údaje Jednotky MCU066YH MCU130YH MCU165YH MCU260YH MCU340YH * MCU460YH *
Chladiaca kapacita kW 66 130 165 260 340 460
Vykurovací výkon kW 70 140 180 280 370 485
Kapacitné stupne % 0/50/100 0/50/100 0/25/50/75/100 0/25/50/75/100 0/33.3/66.7/100 0/25/50/75/100
Napájanie 380-415 V, 3 fázy, 50 Hz 380-415 V, 3 fázy, 50 Hz 380-415 V, 3 fázy, 50 Hz 380-415 V, 3 fázy, 50 Hz 380-415 V, 3 fázy, 50 Hz 380-415 V, 3 fázy, 50 Hz
Elektrická energia, chladenie EER kW W/W 21,29 3,1 41,9 3,1 53,2 3,1 83,8 3,1 109 3,1 148,3 3,1
Elektrická energia, vykurovanie COP kW W/W 21,85 3,2 43,7 3,2 56,2 3,2 87,4 3,2 115,2 3,2 154,8 3,2
Typ chladiva R410A R410A R410A R410A R410A R410A
Typ kompresora Hermetický špirálový kompresor Hermetický špirálový kompresor Hermetický špirálový kompresor Hermetický špirálový kompresor Hermetický kompresor Hermetický kompresor
Počet kompresorov 2 4 4 4 3 4
Typ vodného výmenníka tepla Plášť a rúrka Plášť a rúrka Shell-and-tube Shell-and-tube Shell-and-tube Shell-and-tube
Prietok vody m3/h 11,4 22,4 28,4 44,8 58,5 79,1
Pokles tlaku vody kPa 45 45 45 45 52 56
Priemer pripojenia DN 65 (príruba) DN 65 (príruba) DN 80 (spojka) DN 100 (spojka) DN 125 (spojka) DN 125 (spojka)
Typ vzduchového výmenníka tepla Medený ahliníkový Meď a hliník Meď a hliník Meď a hliník Meď a hliník Meď a hliník
Typ ventilátora Axiálny Axiálny Axiálny Axiálny Axiálne Axiálne
Počet ventilátorov 2 2 4 4 6 8
Prietok vzduchu m3/h 28000 48000 66000 112000 123000 164000
Rozmery (DxŠxV) mm 2200×860×2000 2200×1100×2205 2200×1720×2000 2200×2400×2235 3500×2250×2450 4700×2250×2520
Hmotnosť kg 580 900 1460 2050 3100 3700

* Dočasne nedostupné v EÚ

Poznámky:
1. Chladiaci výkon a spotreba elektrickej energie počas chladiacej prevádzky sa vzťahujú na menovitý prietok vody, teplotu výstupnej vody 7 °C a teplotu okolitého vzduchu 35 °C.
2. Vykurovací výkon a spotreba elektrickej energie počas vykurovacej prevádzky sa vzťahujú na menovitý prietok vody, teplotu výstupnej vody 45 °C a teplotu okolitého vzduchu 7 °CDB.
