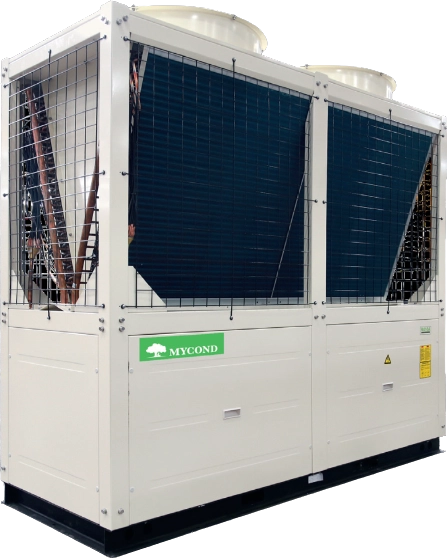

Modulárne tepelné čerpadlo EVI série MCU-YHE

Nízkoteplotná verzia modulárneho tepelného čerpadla od spoločnosti Mycond. Táto séria tepelných čerpadiel využíva kompresory od svetoznámeho výrobcu Copeland "Emerson" s medzioperačným vstrekovaním chladiva pomocou technológie EVI (Enhanced Vapor Injection). Použitie tejto technológie s vysokoúrovňovým riadiacim systémom umožňuje tepelnému čerpadlu reabsolvovať a bez námahy udržiavať vysokú teplotu chladiva aj v najchladnejších dňoch sezóny. Možnosť nepretržitej prevádzky pri teplotách okolia až do -26 °C. Používanie tepelných čerpadiel radu EVI zabezpečuje celoročné a nepretržité zásobovanie teplom/chladom pre akékoľvek vaše zariadenie
Chladiaci výkon: 70-150 kW
Vykurovací výkon: 78-175 kW

Chcete si kúpiť alebo máte otázky?
Modulárne tepelné čerpadlo EVI série MCU-YHE

Vysoká stabilita

Využíva účinnú technológiu EVI na zlepšenie stability chladiacej a vykurovacej prevádzky.

Modular heat pump MCU-YHE series with advanced EVI technology.

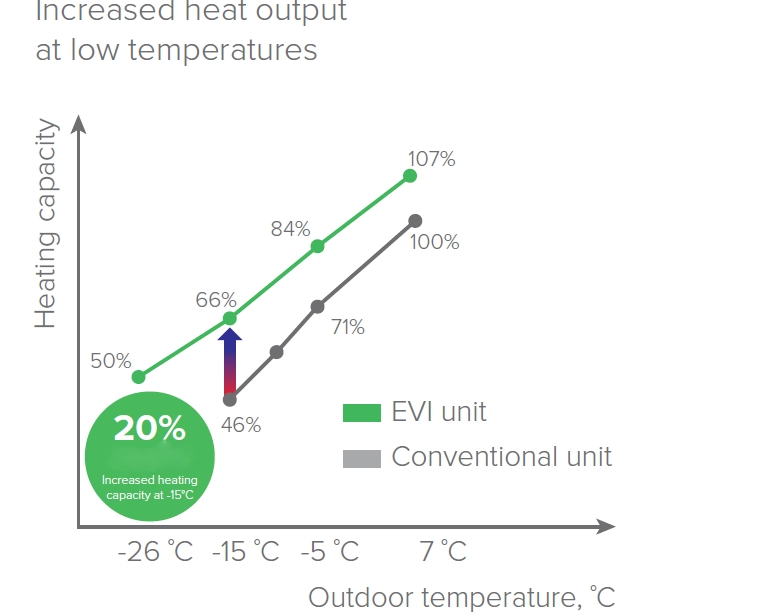

Optimalizované vykurovanie

Zdokonalené vstrekovanie pary (EVI) zvyšuje prietok a tlak chladiva, čo znamená vyšší tepelný výkon a teplotu vody na strane používateľa. Zvýšená rýchlosť cirkulácie chladiva má zároveň za následok o 20 % vyšší tepelný výkon pri nízkych teplotách. Prevádzka vykurovania je možná pri teplotách okolia až do -26 °C.

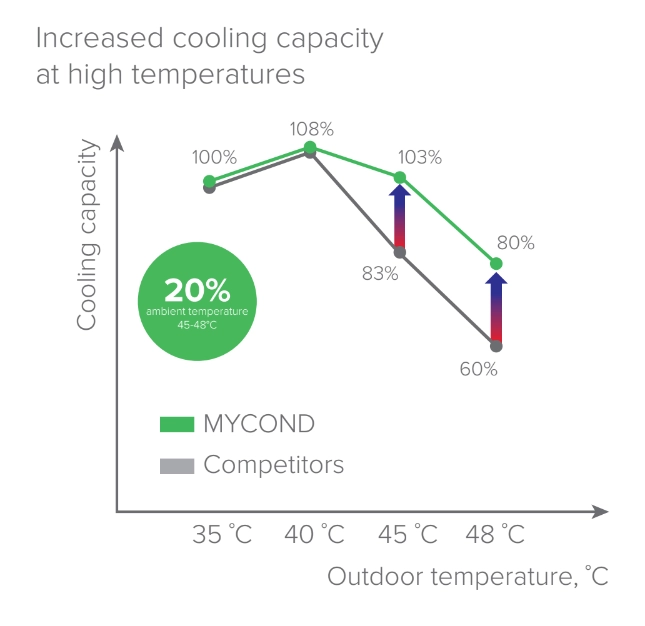

Inovácie v oblasti chladenia

Počas chladiacej prevádzky pri teplote okolia 45...55 °C sa do kompresora vstrekuje studené chladivo v parnom stave, čím sa znižuje teplota na výstupe a uľahčujú sa pracovné podmienky kompresora. Vďaka technológii EVI sa hlavný tok kvapalného chladiva v okruhu ekonomizéra dodatočne podchladzuje, čím sa zvyšuje účinnosť chladenia celého chladiča až o 20 %.

Modular heat pump offering advanced cooling innovations.

EVI heat pump operational at minus 25 degrees Celsius for efficient heating.

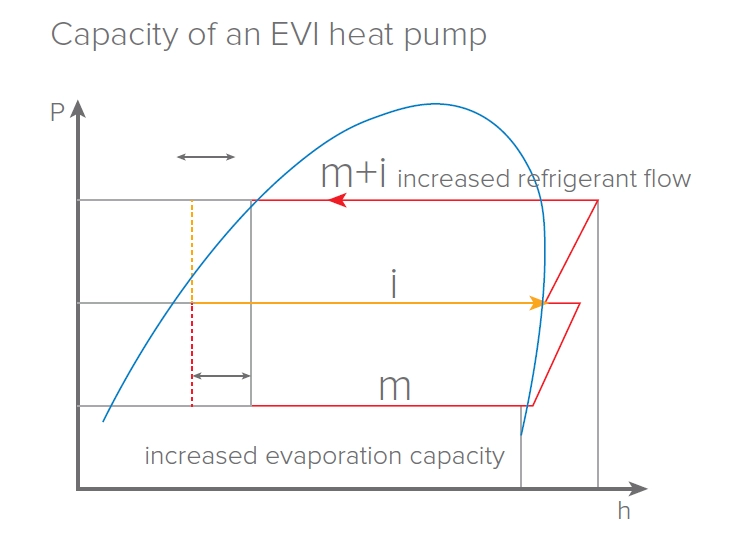

Prevádzkovateľný pri teplote -25 °C

Tepelné čerpadlo vybavené kompresorom EVI zabezpečuje účinné vykurovanie pri teplotách vonkajšieho vzduchu až do -25 °C. Tým sa výrazne zvyšuje aj výkon tepelného čerpadla, pretože čerpadlo vyrába viac tepla pri nižšej spotrebe energie.

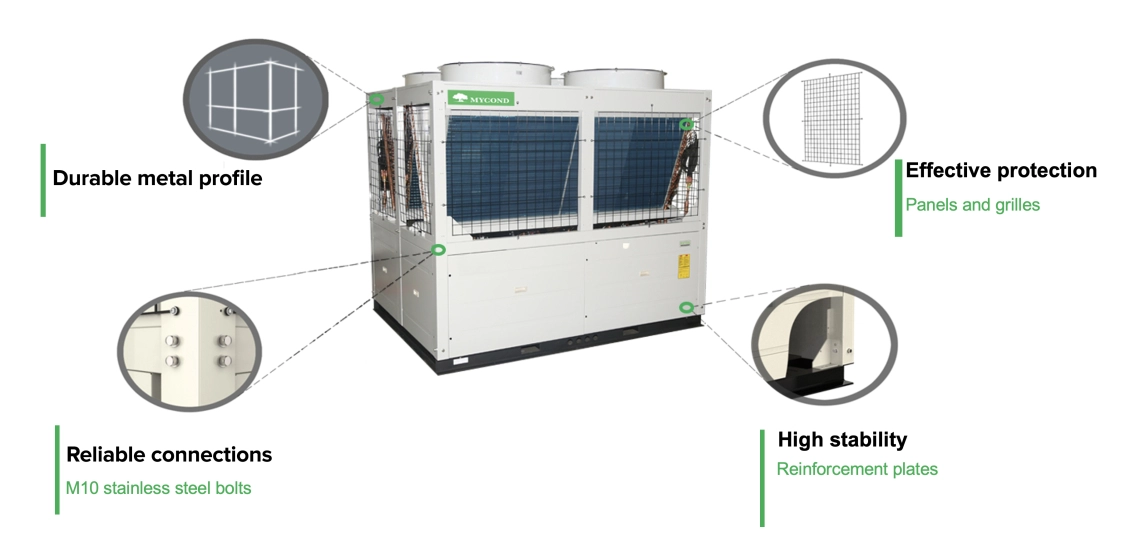

Špeciálna konštrukcia

V porovnaní s bežnými modulárnymi jednotkami sa efektívna plocha zväčšila o 30 % v prípade vzduchového výmenníka tepla a o 15 % v prípade vodného výmenníka tepla, čo má za následok o 10 % vyšší menovitý chladiaci výkon a o 16 % vyšší menovitý vykurovací výkon. Pri vonkajšej teplote nad 0 °C je teplota výstupnej vody v režime vykurovania až 55 °C.

Special design of modular EVI heat pump for energy efficiency.

Modular heat pump with special design for efficient heating systems.

Graph showing operating limits in multiple conditions for heat pump series.

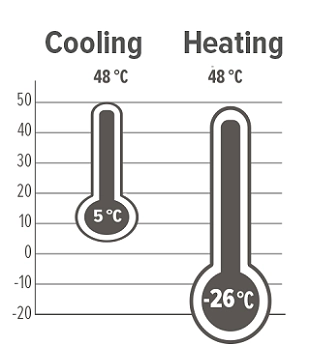

Prevádzkové limity

Vďaka dlhoročným skúsenostiam s vývojom a konštrukciou chladiacich zariadení spoločnosť úspešne implementovala technológiu EVI, ktorá umožňuje pracovať v režime vykurovania aj v najtuhšej zime až do -26 °C.

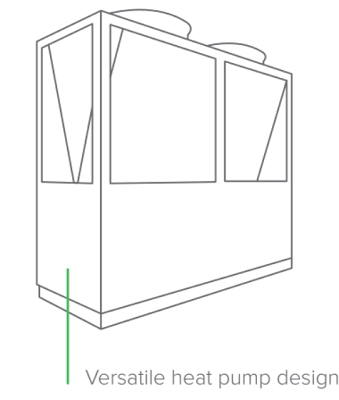

Rozmery

Technické údaje Jednotky MCU066YHE MCU140YHE
Chladiaci výkon kW 70 150
Vykurovací výkon kW 78 175
Výkonové stupne % 0/50/100 0/50/100
Napájanie 380-415 V, 3 fázy, 50 Hz 380-415 V, 3 fázy, 50 Hz

Elektrický výkon v režime chladenia

EER

kW

W/W

21,87

3,2

43,8

3,42

Elektrická energia v režime vykurovania

COP

kW

W/W

22,28

3,42

48

3,65

Typ chladiva R410A R410A
Typ kompresora Hermetický kompresor EVI scroll Hermetický kompresor EVI scroll
Počet kompresorov 2 2
Prietok vody m3/h 12 25,8
Pokles tlaku vody kPa 50 62
Hydraulické pripojenie DN 65 DN 65
Typ vzduchového výmenníka tepla Meď a hliník Meď a hliník
Typ ventilátora Axiálny Axiálny ventilátor s nízkou hlučnosťou a BLDC motorom
Počet ventilátorov 2 2

Prietok vzduchu

Maximálna teplota v režime vykurovania

Prevádzkový rozsah v režime vykurovania

Prevádzkový rozsah v režime chladenia

m3/h

°C

°C

°C

30000

55

-26~48

+5~20

43000

60

-30~48

-20~48

Rozmery, DxŠxV mm 2200x860x2135 2250x1150x2255
Hmotnosť kg 665 940

Poznámky:
1. Chladiaci výkon a spotreba elektrickej energie počas chladiacej prevádzky sa vzťahujú na menovitý prietok vody, teplotu výstupnej vody 7 °C a teplotu okolitého vzduchu 35 °C.
2. Vykurovací výkon a spotreba elektrickej energie počas vykurovacej prevádzky sa vzťahujú na menovitý prietok vody, teplotu výstupnej vody 45 °C a teplotu okolitého vzduchu 7 °CDB.
