Kanál čerstvého vzduchu

Séria potrubných jednotiek s vysokým statickým tlakom a prívodom čerstvého vzduchu predstavuje ideálnu klimatizáciu pre haly, dielne a väčšie miestnosti
Chladiaci výkon: 14.00 ... 28.00 kW
Vykurovací výkon: 8.90 ... 17.80 kW

Chcete si kúpiť alebo máte otázky?
Kanál čerstvého vzduchu

Kľúčové vlastnosti:

  • Voľba statického tlaku
  • Môže sa inštalovať spolu s ďalšími vnútornými jednotkami v tom istom chladiacom okruhu na predúpravu vonkajšieho vzduchu pred jeho odoslaním do vnútorných jednotiek alebo do prostredia
  • Upozorňujeme, že menovitý potenciál pri vykurovaní je vždy nižší ako pri chladení
  • Integrovaný prietokový spínač
  • Voliteľné vypúšťacie čerpadlo
  • statický tlak 100 Pa
  • Prevádzková teplota okolia -5 ~ 43 °C
  • Štandardné káblové ovládanie, bezdrôtové ovládanie nie je voliteľné

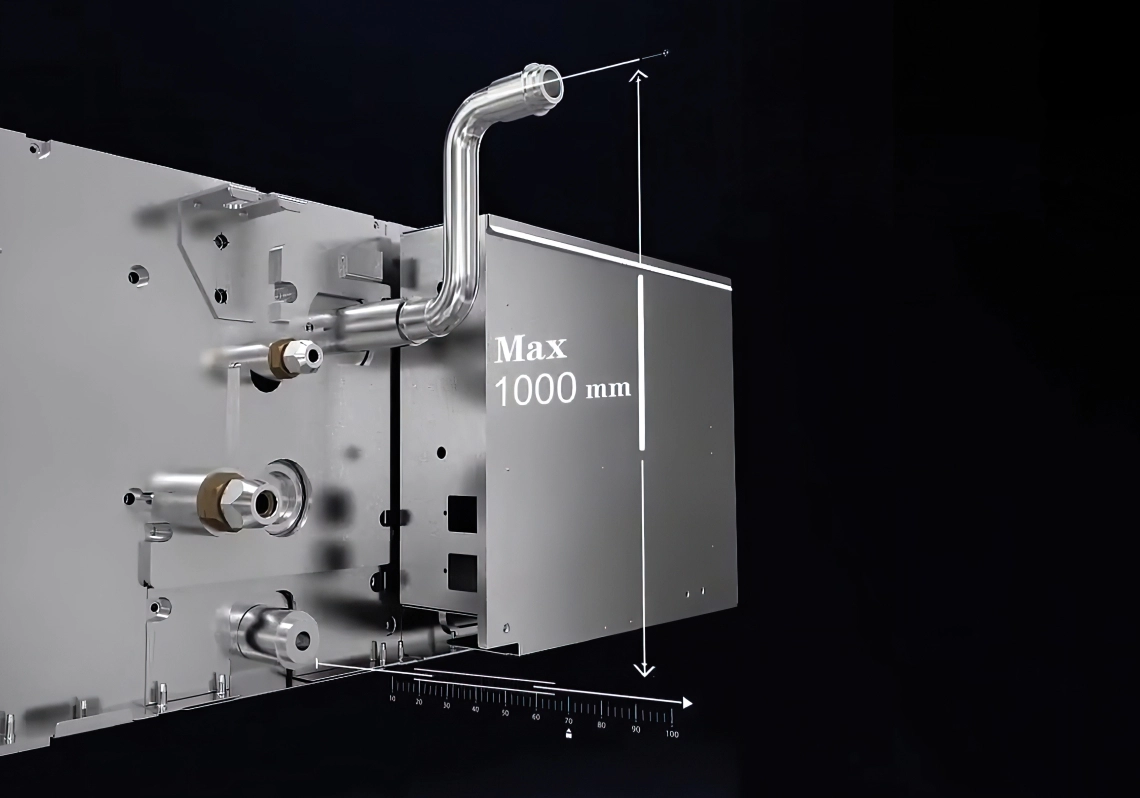

Zabudované vysokozdvižné vypúšťacie čerpadlo max. 1000 mm

MyCond Čerpadlo na odvodnenie čerstvého vzduchu do kanálov so zdvihom do 1000 mm

MyCond Výmena tepla v kanáli čerstvého vzduchu

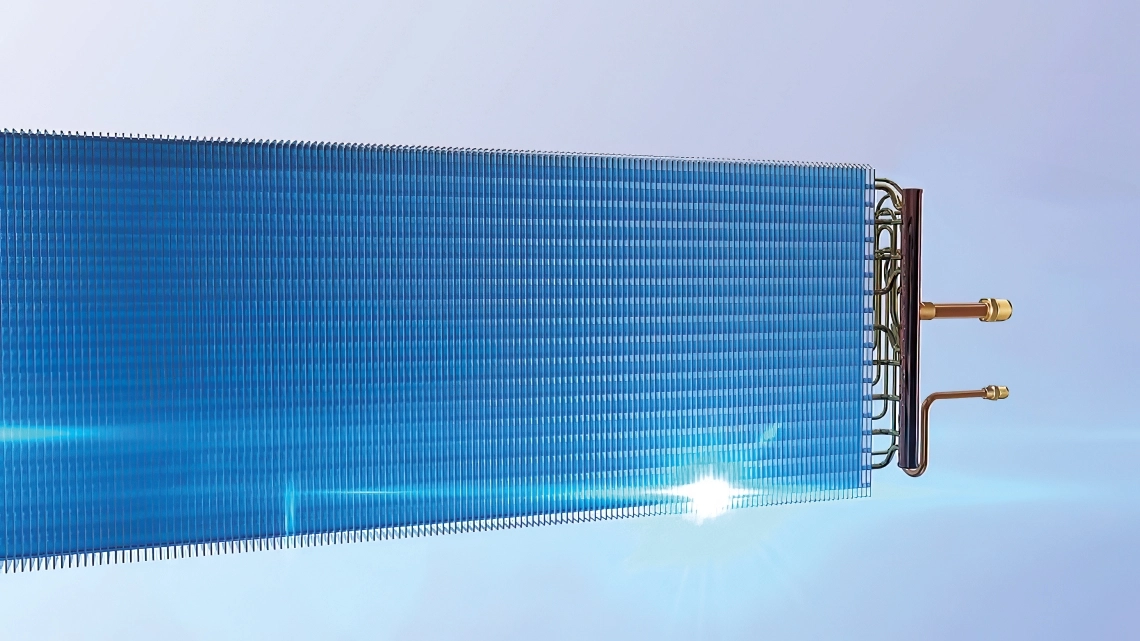

Optimalizovaný výmenník tepla

Optimalizovaný výmenník tepla je navrhnutý a skonštruovaný tak, aby maximalizoval účinnosť, prenos tepla a celkový výkon.

Jednoduché čistenie

Jednoduchá demontáž a čistenie.

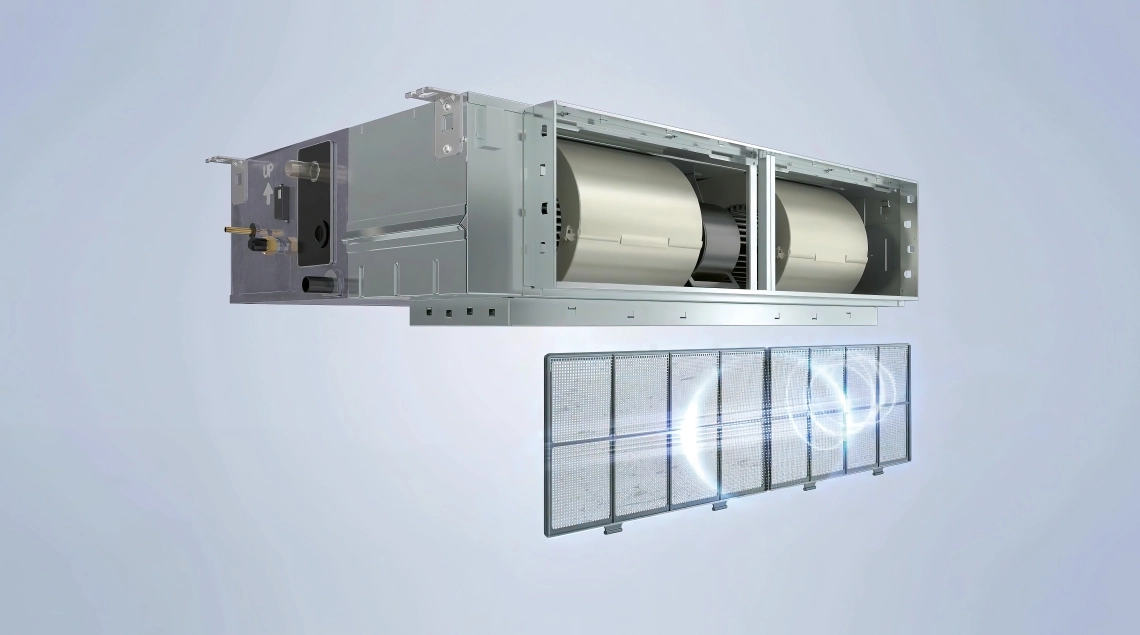

MyCond Čerstvý vzduchový kanál s dvojitým ventilátorom a odnímateľným filtrom

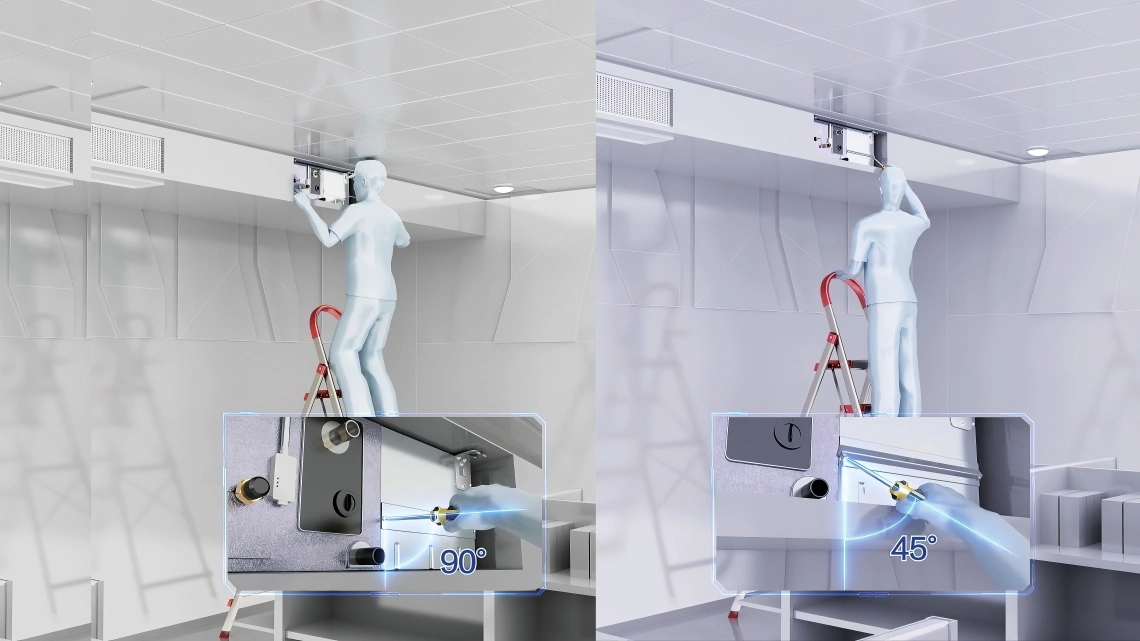

MyCond Kanál čerstvého vzduchu s ľahkým prístupom k doske s plošnými spojmi

Pohodlný prístup k doske plošných spojov

Kryt PCB boxu v 45-stupňovom uhle uľahčuje zapojenie a údržbu.

Špecifikácie Jednotky MIDT-48X1EV2AD(F) MIDT-72X1EV2AD(F) MIDT-96X1EV2AD(F)
Kapacita
Chladenie kW 14,00 22,60 28,00
Vykurovanie kW 8,90 15,20 17,80
Elektrické parametre
Napájanie Ph/V/Hz 1/220~230/50/60
Ventilácia
Prietok vzduchu (H/M/L) m3/h 1600/1460/1070 4000/3500/3000 4500/4000/3600
Akustický tlak
(H/M/L)
dB(A) 48/47/42 50/47/44 51/48/45
Akustický výkon
(H/M/L)
dB(A) 61/60/56 68/65/60 68/66/62
Inštalácia - rozmery
Čisté rozmery
(ŠxHxV)
mm 1500x700x248 1512x856x502 11512x856x502
Rozmery balenej jednotky

(ŠxHxV)
mm 1718x848x345 1558x896x612 1558x896x612
Hmotnosť netto/brutto
Kg 43,6/50,4 102,0/116,0 102,0/116,0
Ø rúrka na kvapalinu mm
(palce)
9,52 (3/8) 12,70 (1/2) 12,70 (1/2)
Ø plynové potrubie mm
(palec)
15,88 (5/8) 22,22 (7/8) 22,22 (7/8)
Statický tlak
(štandardný/max.)
Pa 100/200 100/350 100/350

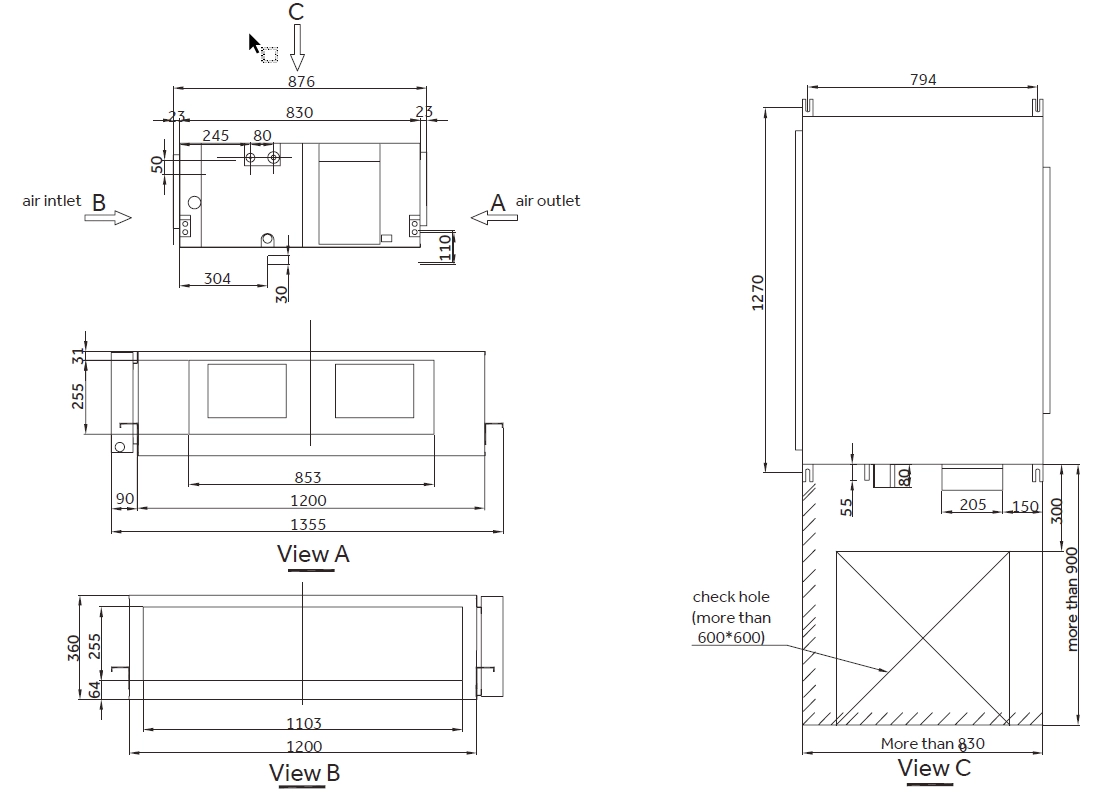

Rozmery

MIDT-48X1EV2AD(F)

MyCond Celkové rozmery potrubia čerstvého vzduchu
