Dizajnové podlahové jednotky s ventilátorom Silver Glass Low series

Nová séria umelecky stvárnených fan-coilových jednotiek Silver Glass low je navrhnutá pre výnimočné interiéry. Modely boli navrhnuté v modernom štýle, aby zapadli do každého interiéru alebo boli čo najviac diskrétne

Chladiaci výkon: 0.38 ... 2,62 kW

Vykurovací výkon: 0.55 ... 3.58 kW

Dizajnové podlahové jednotky s ventilátorom Silver Glass Low series

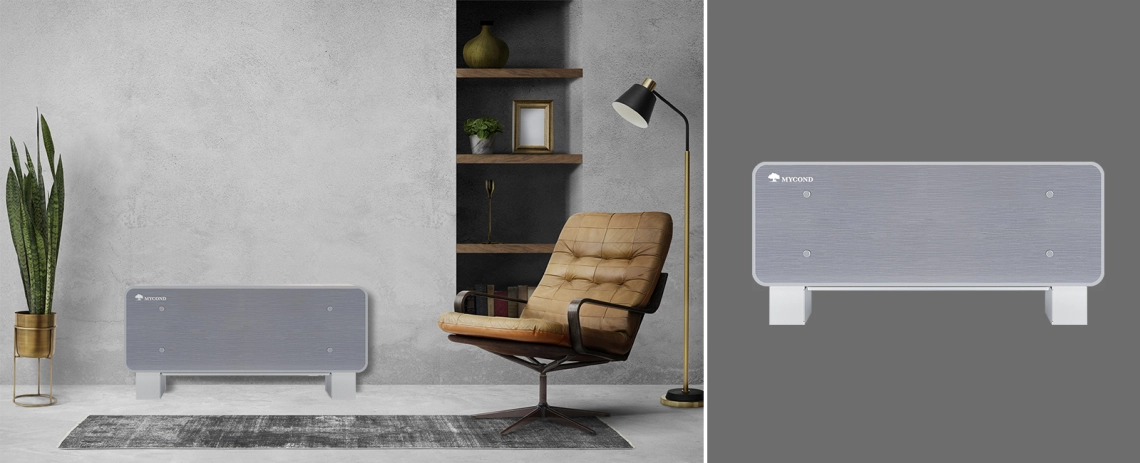

Jednotka ventilátora má ultratenký dizajn. Pre porovnanie, jej kryt spolu so sklom má hrúbku len 122 mm, čím sa ušetrí viac miesta na inštaláciu. Okrem toho jej jednoduchý a elegantný vzhľad ľahko zapadne do štýlu vašej miestnosti.

The fan coil unit is ultra-thin in design

Fan coil jednotky účinne doplnia vykurovací systém využívajúci tepelné čerpadlo. Zariadenie nevyžaduje vysokú teplotu vody na vykurovanie domu, čím šetrí vaše náklady.

Kľúčové výhody:

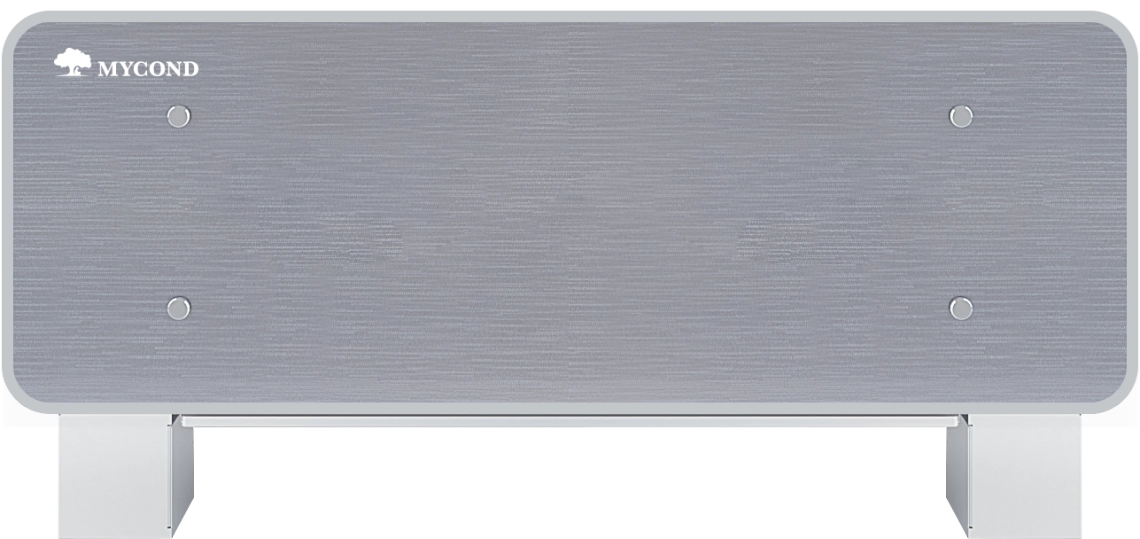

Sklenený predný panel
Veľmi tenké telo
Rám jednotky je vyrobený z plechu s hrúbkou 0,8 - 1 mm
Nízka hladina hluku
Integrované puzdro pre termostat
Motor BLDC
Vzduchové filtre triedy G1 navrhnuté na jednoduché odstránenie na účely bezproblémového čistenia a údržby
Výmenník tepla pozostáva z medených rúrok a mosadzných rozdeľovačov: rúrky sú vybavené vlnitými hliníkovými lamelami
Vybavený odnímateľnou vypúšťacou miskou
Možnosti: sklenený zadný panel

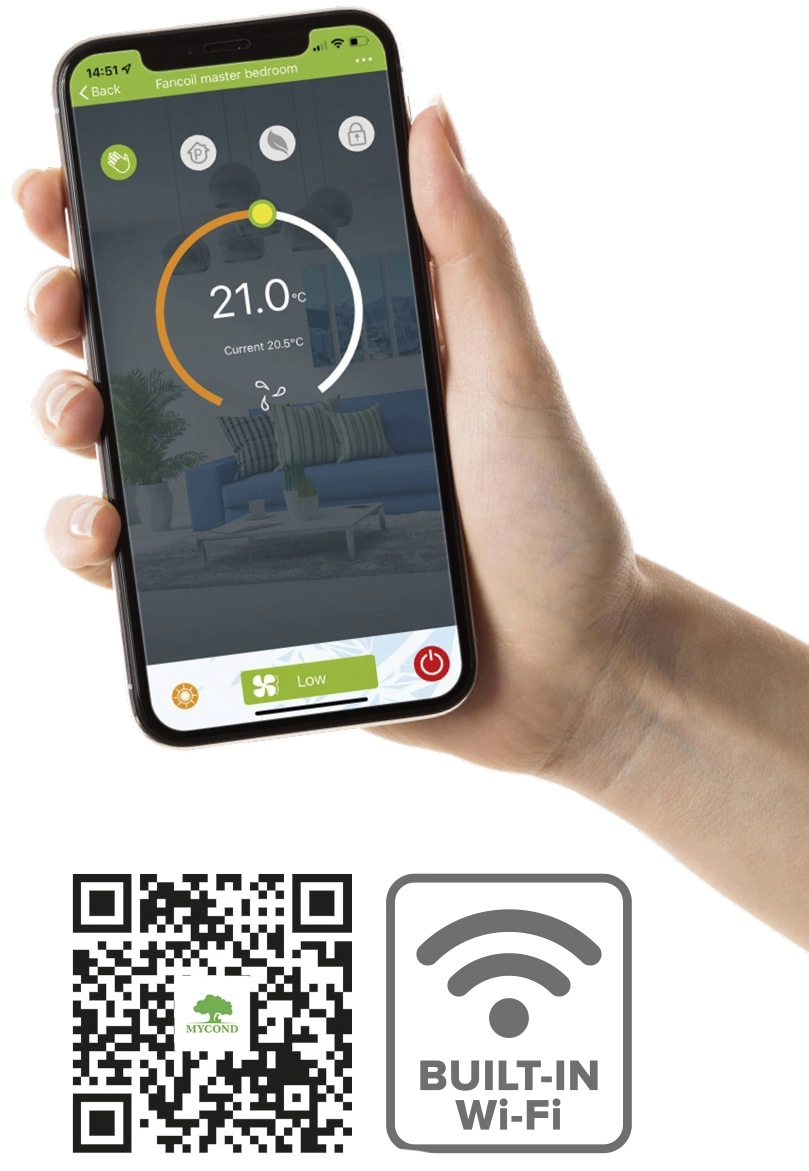

Termostat (voliteľný)

Objavte nový rozmer elegancie s Mycondom!

Moderný dizajn: elegantné sklenené panely s potlačou dokonale zapadnú do každého interiéru a dodajú mu nádych štýlu a modernosti.

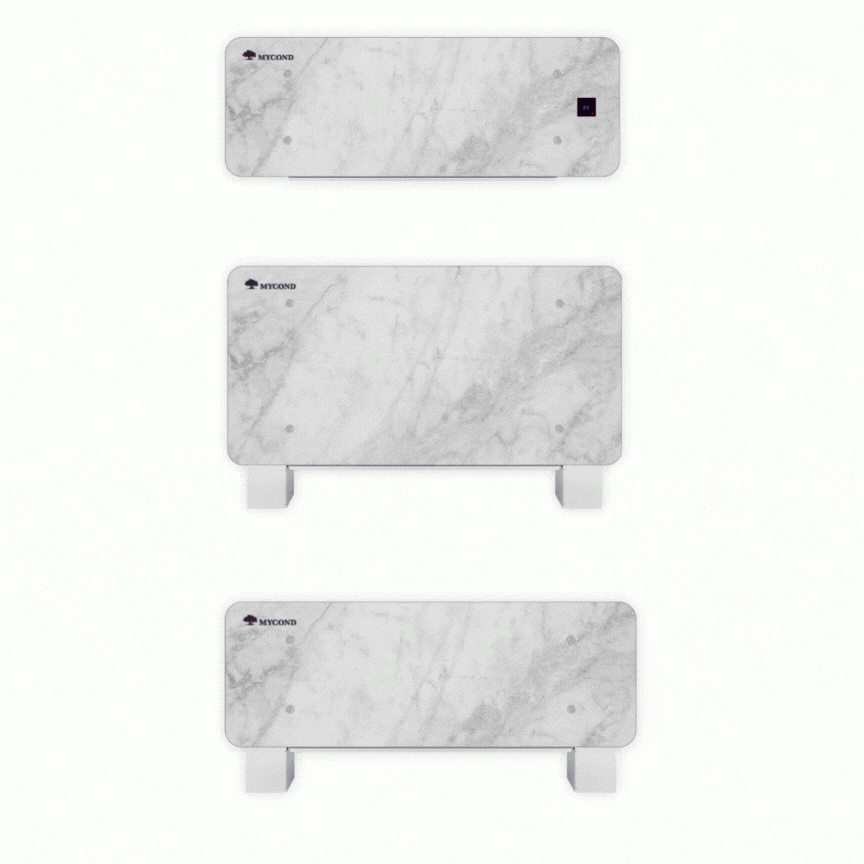

Na paneli si môžete vybrať vlastný obrázok alebo dizajn, ktorý prispôsobíme vášmu interiéru.

Modern design

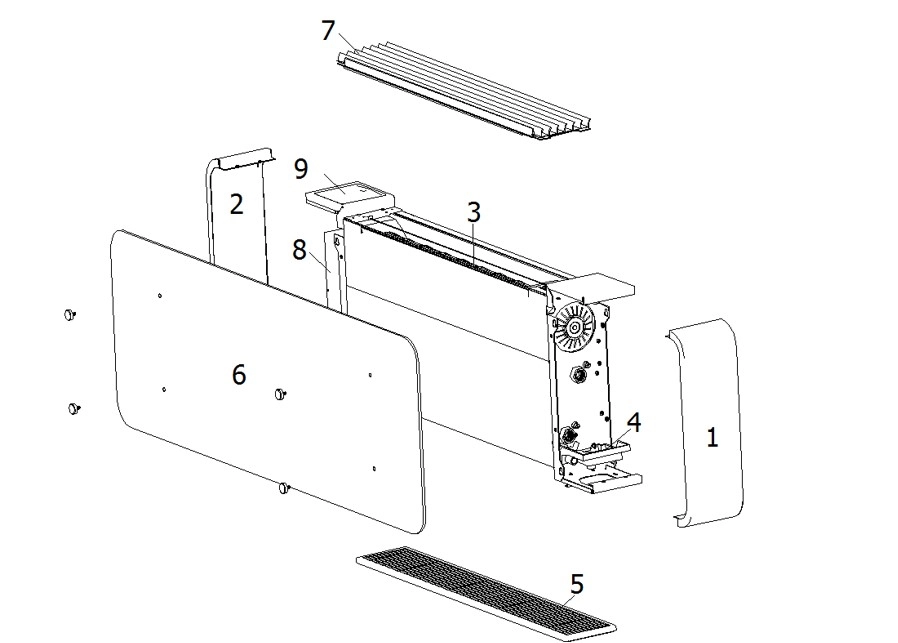

Vonkajšie časti

Vertikálna jednotka

External parts

Pravostranný panel
Ľavý bočný panel
Fandeck
Pomocný odtok
Filter
Predný panel
Hliníková mriežka
Elektrická skrinka
Vstavané ovládanie (voliteľné)

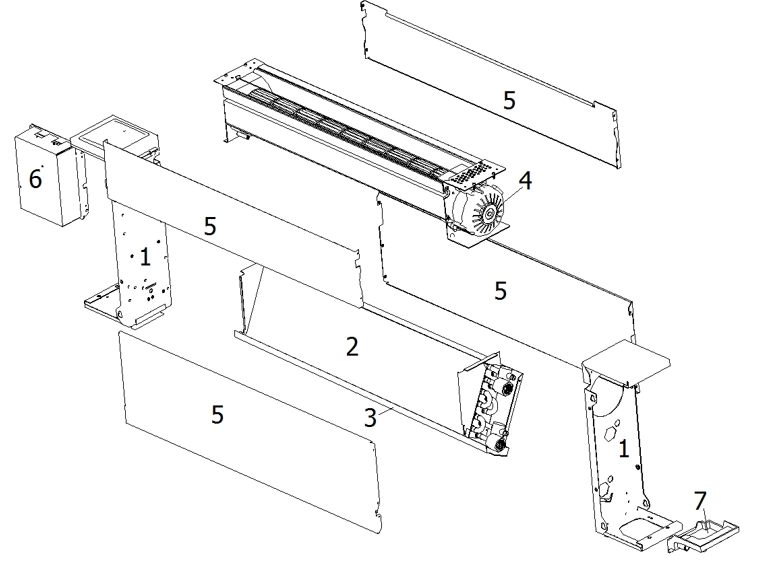

Vnútorné časti

Vertikálne jednotky

External parts_2

Vnútorný bočný panel
Hlavný výmenník tepla
Zásobník kondenzátu
Fandeck
Vnútorný predný a zadný panel
Elektrická skrinka
Pomocná vypúšťacia miska

Technické údaje

systém 2 rúrok

technické údaje	Jednotky	Rýchlosť	MC-SGL-200T2	MC-SGL-400T2	MC-SGL-600T2	MC-SGL-800T2
Prietok vzduchu		Supermax	240	370	495	600
		Max (*)	170	305	430	520
	m^3/h	Med (*)	110	220	330	430
		Min (*)	75	150	230	300
Celkový chladiaci výkon		Supermax	0.7	1.37	1.9	2.62
		Max	0.58	1.10	1.67	2.39
	kW	Med	0.43	0.81	1.20	1.60
		Min	0.38	0.70	0.90	1.18
Rozumná kapacita		Supermax	0.65	1.09	1.67	2.46
		Max	0.52	0.85	1.45	2.15
	kW	Med	0.33	0.72	0.90	1.30
		Min	0.30	0.55	0.58	1.00
Vykurovací výkon		Supermax	1.0	1.9	2.62	3.58
		Max	0.84	1.62	2.41	3.30
	kW	Med	0.73	1.14	1.90	2.20
		Min	0.55	0.96	1.53	1.70
	V/H/Ph	230 V - 50 Hz - 1Ph
Vstup motora		Supermax	20	22	24	27
		Max	12	13	14	17
	W	Med	5	6	7	10
		Min	3	4	5	8
Prietok vody		Supermax	130	200	310	435
		Max	100	189	287	410
	l/h	Med	74	139	206	275
		Min	65	120	154	202
Pokles tlaku		Supermax	2.3	8.2	4.2	12.3
		Max	1.8	7.0	2.5	10.0
	kPa	Med	1.4	5.8	2.3	8.1
		Min	1.2	4.1	1.9	6.5
Pripojenie cievky			1/2" GF	1/2" GF	1/2" GF	1/2" GF
Obsah vody	L		0,16	0,30	0,43	0,56
Zvukový výkon		Supermax	55.0	56.0	57.1	58.3
		Max	51.3	52.2	52.4	53.3
	dB(A)	Med	44.6	45.5	46.6	48.6
		Min	37.5	38.6	40.5	38.7
Tlak zvuku		Supermax	38.0	39.0	40.1	41.3
		Max	34.3	35.2	35.4	36.3
	dB(A)	Med	27.6	28.5	29.6	31.6
		Min	20.5	21.6	23.5	21.7

REŽIM CHLADENIA
Miestnosť: 27° C - 47 % R.H. Teplota vody (vstup/výstup): 7/12°C
REŽIM VYKUROVANIA
Miestnosť: 20° C. Teplota vody: 50.
(*) Deklarované hodnoty sa vzťahujú na štandardné nastavenia pri 1500, 900 a 600 ot. Vždy je možné zmeniť prietok vzduchu, zmenou nastavenia prepínača v doske plošných spojov.

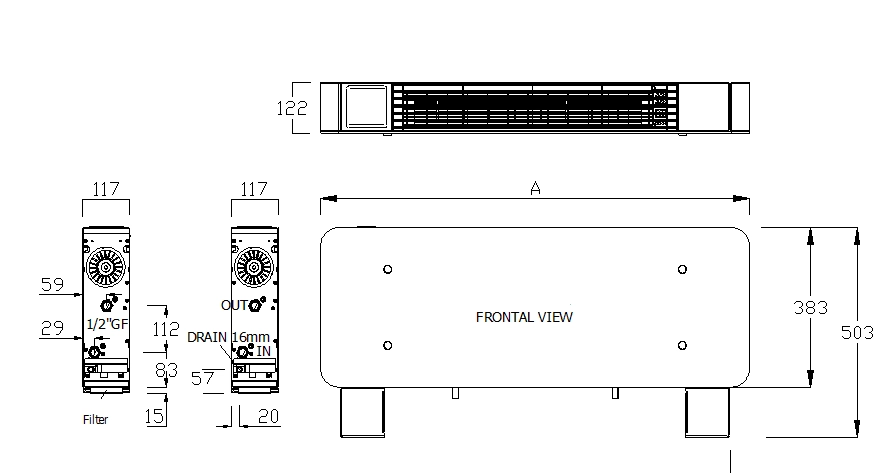

Rozmery a hmotnosti

technické údaje	Jednotky	MC-SGL-200T2	MC-SGL-400T2	MC-SGL-600T2	MC-SGL-800T2
A	mm	681	873	1065	1257
Čistá hmotnosť	kg	11	13	16	18
Hrubá hmotnosť	kg	13	16	20	23

Dimensions and weights

Špecifikácie	Jednotky	MC-SGL-200T2	MC-SGL-400T2	MC-SGL-600T2	MC-SGL-800T2
A	mm	681	873	1065	1257
Čistá hmotnosť	kg	11	13	16	18
Hrubá hmotnosť	kg	13	16	20	23
