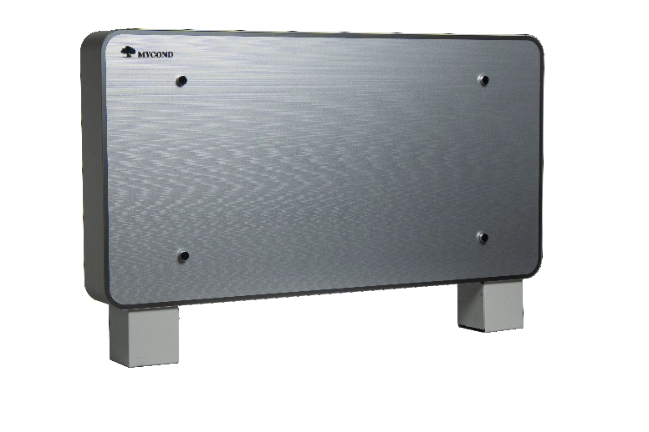

Dizajnové podlahové jednotky s fan-coilom Séria Silver Glass

Home / Dizajnové Podlahové Jednotky S Fan-coilom Séria Silver Glass
Nová séria umeleckých skiel Silver Glass je navrhnutá pre výnimočné interiérov. Modely boli navrhnuté v modernom štýle, aby zapadli do každého interiéru alebo boli čo najdiskrétnejšie
Chladiaci výkon: 0.45 ... 3.73 kW
Vykurovací výkon: 0.61 ... 4.71 kW
Dizajnové podlahové jednotky s fan-coilom Séria Silver Glass

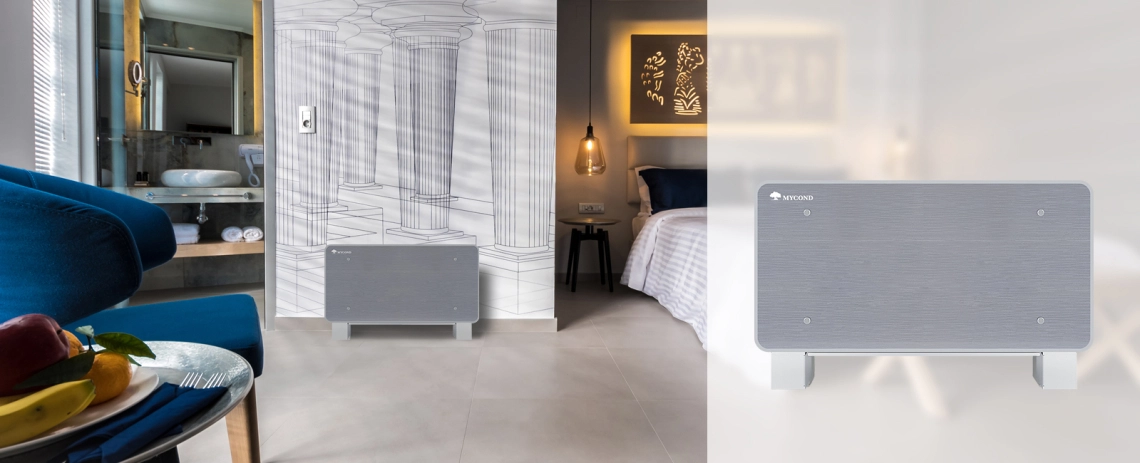

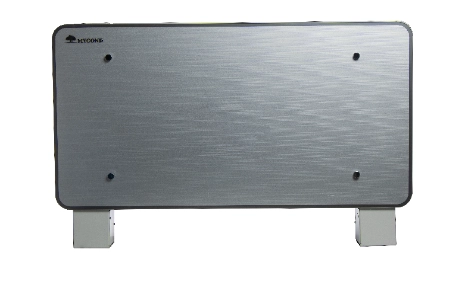

Jednotka ventilátora je veľmi tenká. Pre porovnanie, jej kryt spolu so sklom má hrúbku len 122 mm, čím sa ušetrí viac miesta na inštaláciu. Okrem toho jej jednoduchý a elegantný vzhľad ľahko zapadne do štýlu vašej miestnosti.

The fan coil unit is ultra-thin in design

Fan coil jednotky účinne doplnia vykurovací systém využívajúci tepelné čerpadlo. Zariadenie nevyžaduje vysokú teplotu vody na vykurovanie domu, čím šetrí vaše náklady.

Kľúčové výhody:

  • Sklenený predný panel
  • Veľmi tenké telo
  • Rám jednotky je vyrobený z plechu s hrúbkou 0,8 - 1 mm
  • Nízka hladina hluku
  • Integrované puzdro pre termostat
  • Motor na jednosmerný prúd
  • Vzduchové filtre triedy G1 navrhnuté na jednoduché odstránenie na účely bezproblémového čistenia a údržby
  • Výmenník tepla pozostáva z medených rúrok a mosadzných rozdeľovačov: rúrky sú vybavené vlnitými hliníkovými lamelami
  • Vybavený odnímateľnou vypúšťacou miskou
  • Hliníková mriežka s magnetickým upevnením
  • Voliteľne: zadný sklenený panel (inštalácia v otvorenom priestore)

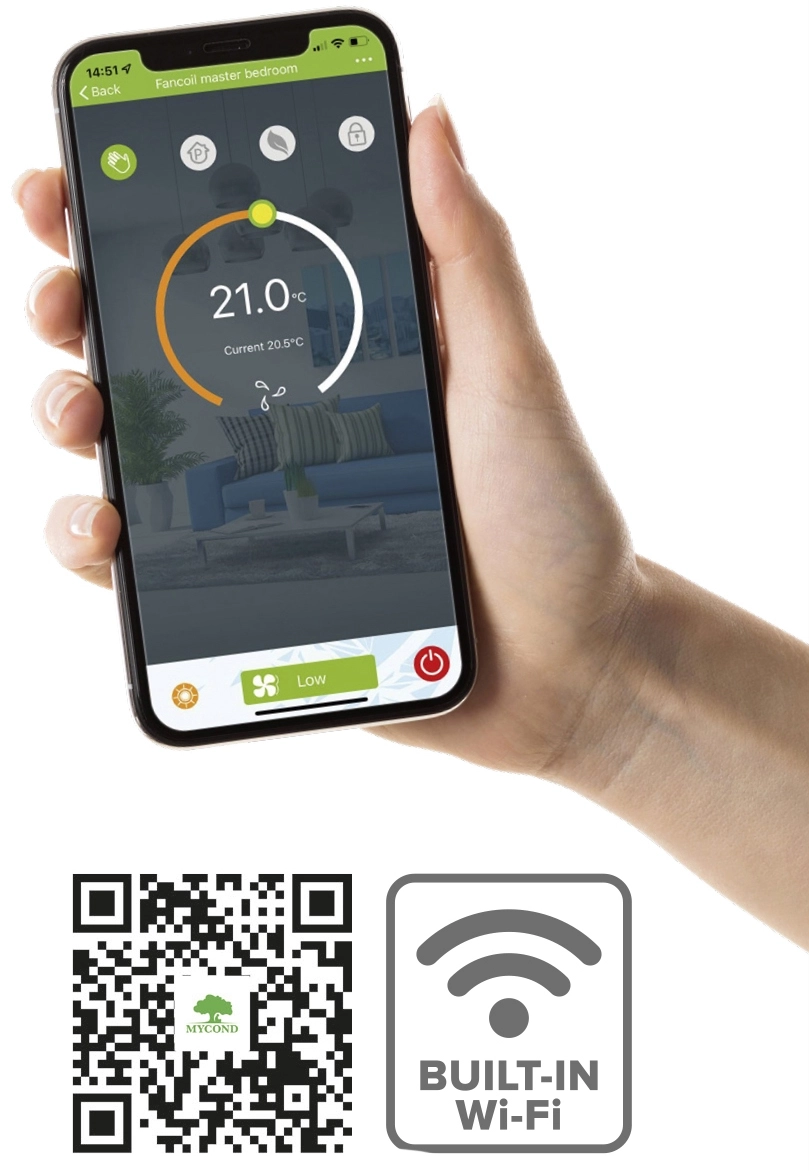

  • Termostat (voliteľný)

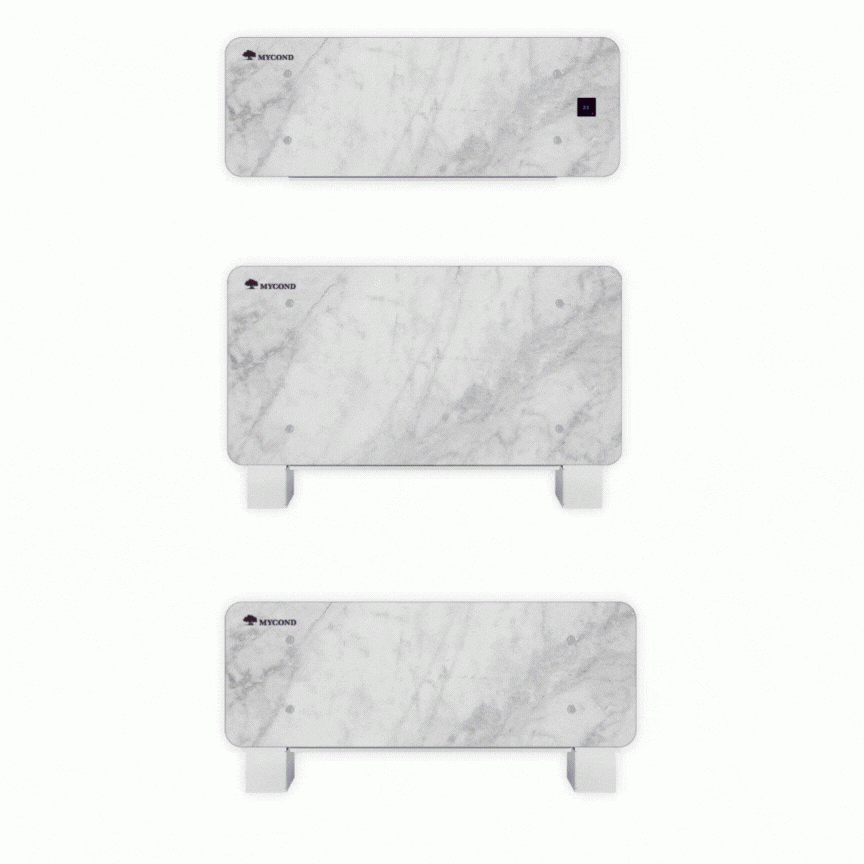

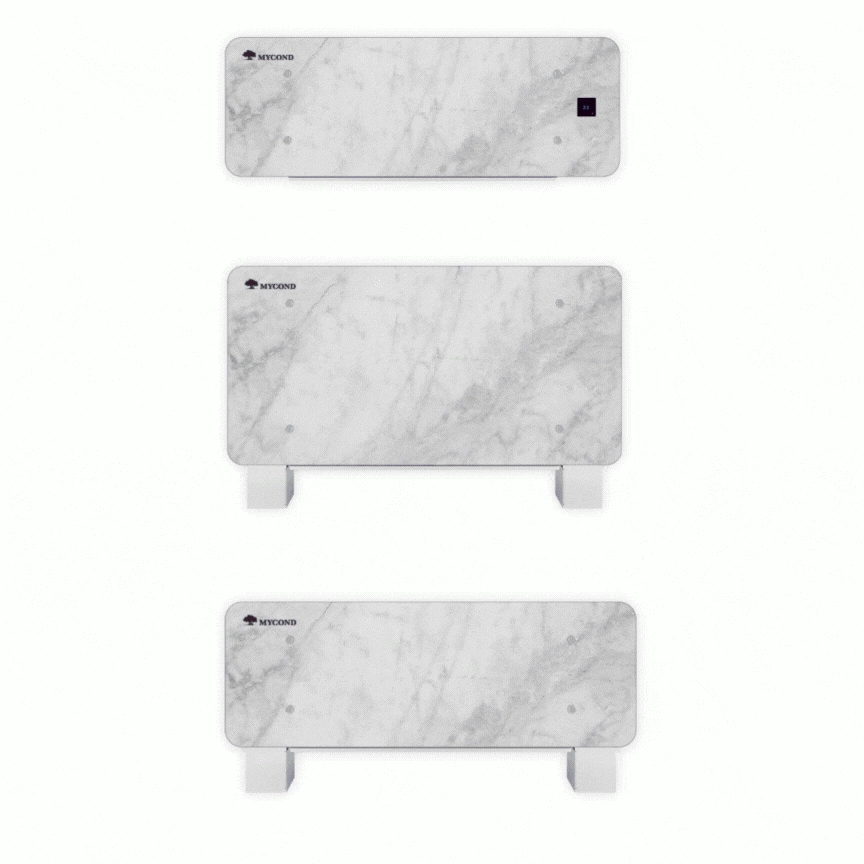

Objavte nový rozmer elegancie s Mycondom!

  • Moderný dizajn: elegantné sklenené panely s potlačou dokonale zapadnú do každého interiéru a dodajú mu nádych štýlu a modernosti.
  • Na paneli si môžete vybrať vlastný obrázok alebo dizajn, ktorý prispôsobíme vášmu interiéru.


Modern design

Hlavné komponenty

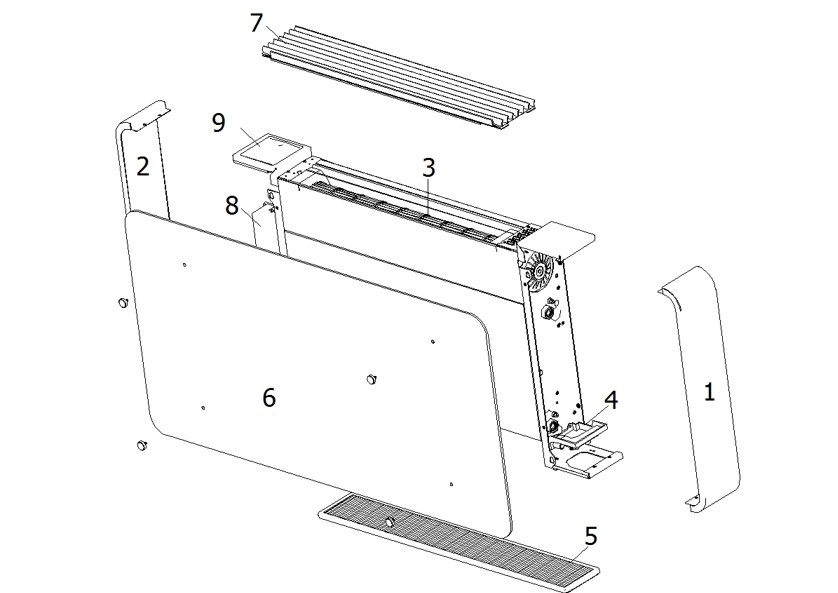

Vonkajšie časti

Main components

  1. Ľavá strana panelu
  2. Pravý bočný panel
  3. Fandeck
  4. Pomocný odtok
  5. Filter
  6. Predný panel
  7. Hliníková mriežka
  8. Elektrická skrinka
  9. Ovládací panel (voliteľné príslušenstvo)

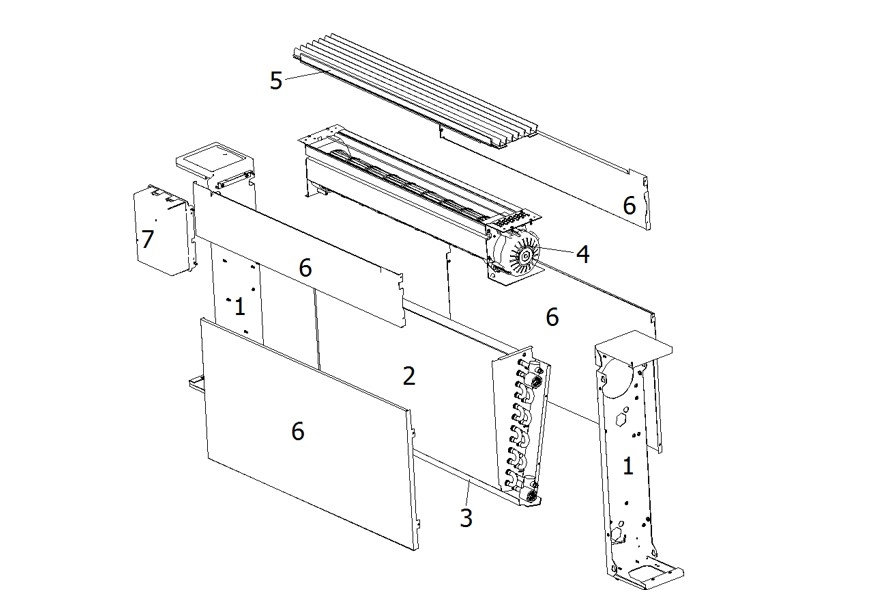

Vnútorné časti

Vertikálne jednotky

Internal parts

  1. Vnútorný bočný panel
  2. Hlavný výmenník tepla
  3. Zásobník kondenzátu
  4. Fandeck
  5. Hliníková mriežka
  6. Vnútorný predný a zadný panel
  7. Elektrická skrinka

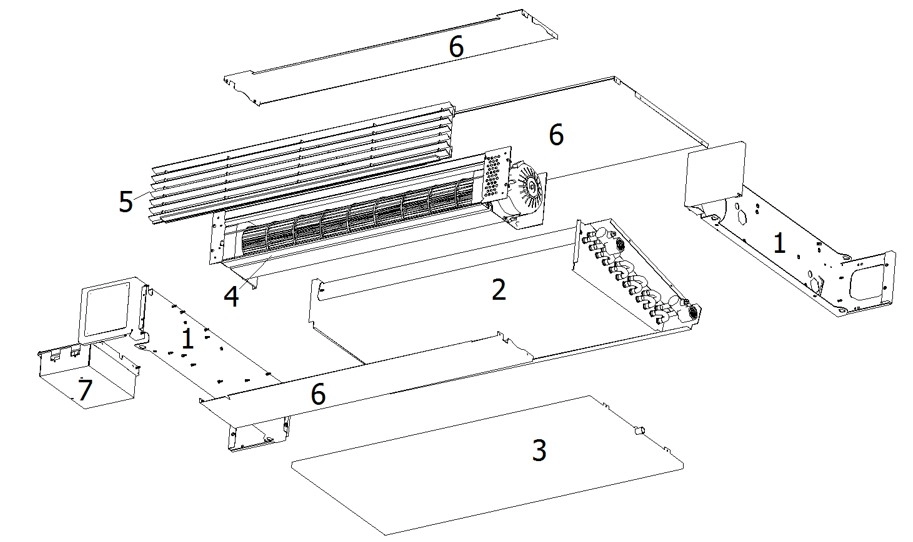

Vnútorné časti

Horizontálna jednotka

Internal parts_2

  1. Vnútorný bočný panel
  2. Hlavný výmenník tepla
  3. Zásobník kondenzátu
  4. Fandeck
  5. Hliníková mriežka
  6. Vnútorný predný a zadný panel
  7. Elektrická skrinka

Technické údaje

systém 2 potrubí

technické údaje Jednotky Rýchlosť MC-SG-200T2 MC-SG-400T2 MC-SG-600T2 MC-SG-800T2
Prietok vzduchu Supermax 250 390 510 620
Max (*) 180 315 450 540
m3/h Med (*) 120 230 350 450
Min (*) 80 155 240 310
Statické 10 18 25 32
Celkový chladiaci výkon Supermax 1.19 2.12 2.90 3.73
Max 0.88 1.81 2.70 3.38
kW Med 0.79 1.45 2.20 2.75
Min 0.45 0.98 1.70 2.13
Rozumná kapacita Supermax 0.87 1.56 2.16 2.97
Max 0.69 1.35 2.00 2.70
kW Med 0.60 1.10 1.68 2.30
Min 0.30 0.70 1.25 1.70
Vykurovací výkon Supermax 1.55 2.71 3.71 4.71
Max 1.10 2.40 3.20 4.23
kW Med 0.90 1.50 2.40 3.40
Min 0.61 1.16 1.75 2.41
V/H/Ph 230 V - 50 Hz - 1Ph
Vstup motora Supermax 20 22 24 27
Max 12 13 14 17
W Med 5 6 7 10
Min 3 4 5 8
Prietok vody Supermax 204 364 498 639
Max 151 311 463 580
l/h Med 136 249 377 472
Min 77 168 292 365
Pokles tlaku Supermax 15.1 10.2 20.9 19.9
Max 13.1 8.2 19.0 18.7
kPa Med 7.2 6.0 16.5 13.2
Min 4.1 4.1 13.0 10.0
Pripojenie cievky 1/2" GF 1/2" GF 1/2" GF 1/2" GF
Obsah vody L 0,33 0,59 0,85 1,11
Zvukový výkon Supermax 55.0 56.0 57.1 58.3
Max 51.3 52.2 52.4 53.3
dB(A) Med 44.6 45.5 46.6 48.6
Min 37.5 38.6 40.5 38.7
Zvukový pressare Supermax 38.0 39.0 40.1 41.3
Max 34.3 35.2 35.4 36.3
dB(A) Med 27.6 28.5 29.6 31.6
Min 20.5 21.6 23.5 21.7


REŽIM CHLADENIA
Miestnosť: 27° C - 47 % R.H. Teplota vody (vstup/výstup): 7/12°C
REŽIM VYKUROVANIA
Miestnosť: 20° C. Teplota vody: 50.
(*) Deklarované hodnoty sa vzťahujú na štandardné nastavenia pri 1500, 900 a 600 otáčkach za minútu. Vždy je možné zmeniť prietok vzduchu, zmenou nastavenia prepínača v doske plošných spojov.

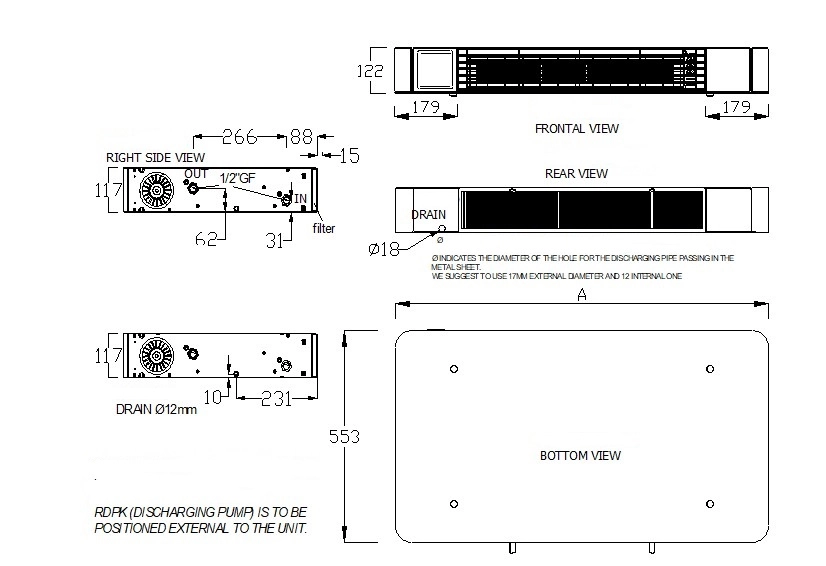

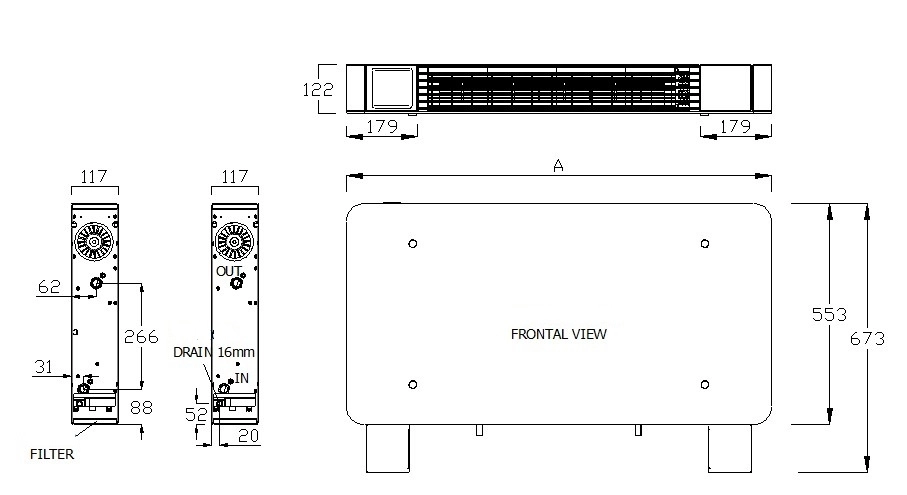

Rozmery

vertikálna montáž

technické údaje Jednotky MC-SG-200T2 MC-SG-400T2 MC-SG-600T2 mC-SG-800T2
A mm 681 873 1065 1257
Čistá hmotnosť kg 14 18 21 25
Hrubá hmotnosť kg 18 21 25 29


Dimensions

Rozmery

Horizontálna montáž

Technické údaje Jednotky MC-SG-200T2 MC-SG-400T2 MC-SG-600T2 MC-SG-800T2
A mm 681 873 1065 1257
Čistá hmotnosť kg 14 18 21 25
Hrubá hmotnosť kg 18 21 25 29

Dimensions_2
