Výhody kanálovej inštalácie fan-coil jednotiek pod stropom: príklad Mycond MCFC

Čo je to inštalácia do potrubia?

Kanálováinštalácia jednotky fan-coil je spôsob umiestnenia klimatizačného zariadenia do medzistropného priestoru s následnou distribúciou vzduchu prostredníctvom systému vzduchových kanálov. Na rozdiel od tradičných nástenných alebo podlahových jednotiek sú kanálové jednotky fan coil úplne skryté pred zrakom a ich prítomnosť v miestnosti je viditeľná len cez dekoratívne mriežky na rozvod vzduchu.

Princíp kanálovej inštalácie spočíva v tom, že jednotka fan coil nasáva vzduch z miestnosti cez vratnú mriežku, spracúva ho (ochladzuje alebo ohrieva) a potom ochladený alebo ohriaty vzduch dodáva späť do miestnosti prostredníctvom systému potrubí a prívodov vzduchu. Tento prístup umožňuje rovnomernú distribúciu vzduchu v celej miestnosti alebo aj v niekoľkých susedných miestnostiach.

Kanálováinštalácia pod stropom má význam najmä v modernej výstavbe, kde sú dôležité funkčné aj estetické aspekty. Tento spôsob inštalácie umožňuje architektom a dizajnérom vytvárať čisté, minimalistické interiéry bez viditeľných zariadení HVAC.

Ako sa realizuje kanálová inštalácia v systéme Mycond MCFC

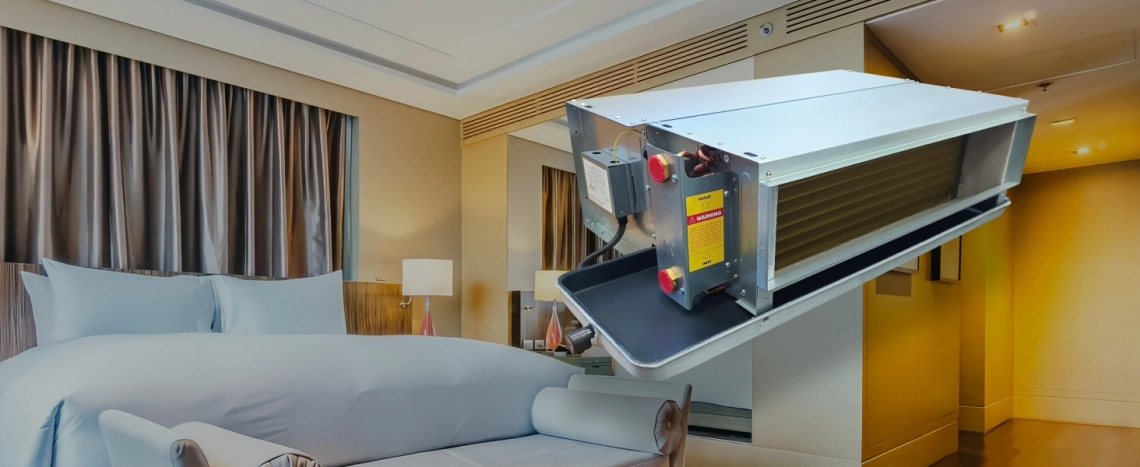

Fan-coilové jednotky Mycond MCFC sú špeciálne navrhnuté na montáž na strop. Kompaktný dizajn umožňuje inštaláciu jednotky aj v miestnostiach s obmedzenou výškou stropu.

Inštalácia sa vykonáva v niekoľkých etapách:

Príprava miesta: Ventilátorová jednotka sa montuje na špeciálne závesy v stropnom priestore, pričom sa zohľadňuje prístup na údržbu a výmenu filtrov.

Pripojenie komunikácií: Jednotka sa dodáva s potrubím studenej a teplej vody (v prípade 4-trubkovej verzie), elektrickým napájaním a drenážnym systémom na odvod kondenzátu.

Inštalácia vzduchových rozvodov: Systém obdĺžnikových alebo kruhových potrubí je položený od ventilátorového výmenníka k miestam prívodu vzduchu. Mycond MCFC poskytuje statický tlak až 50 Pa, čo umožňuje prepravu vzduchu na veľké vzdialenosti.

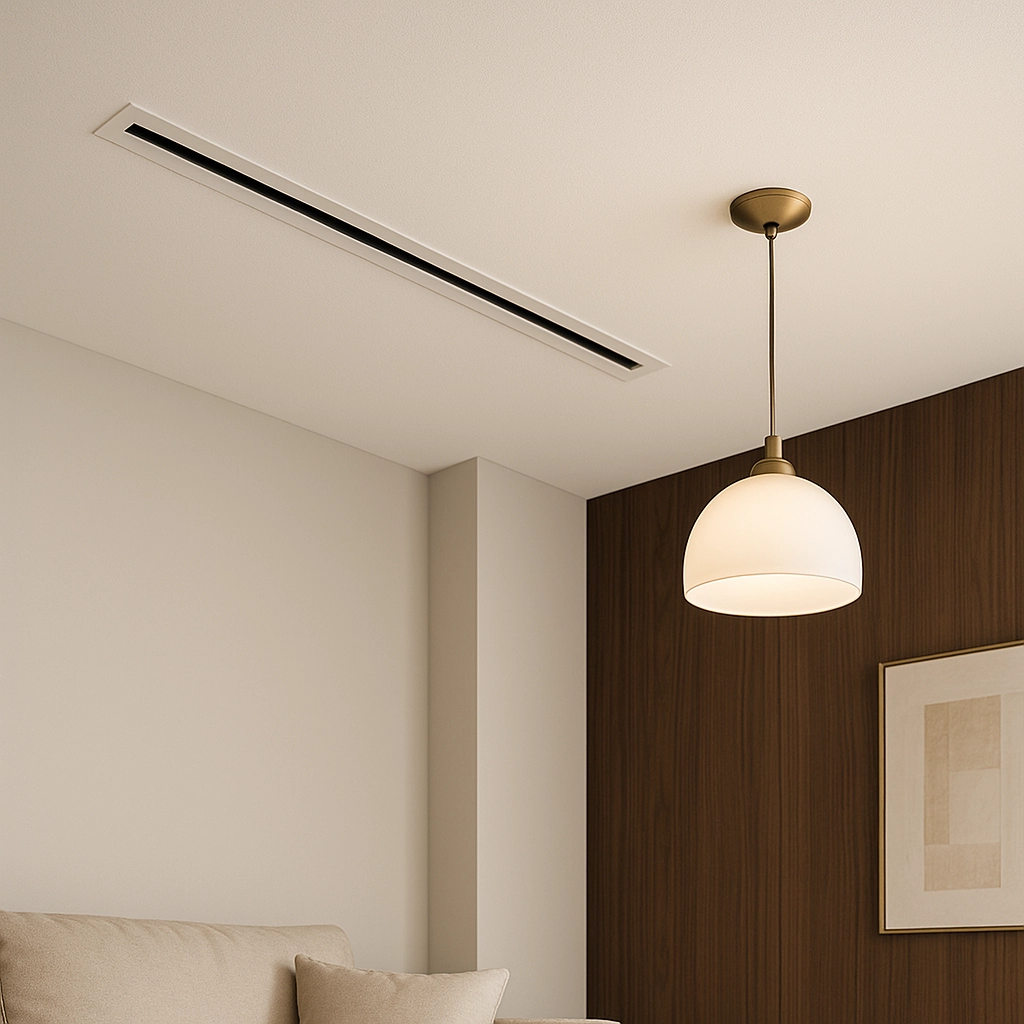

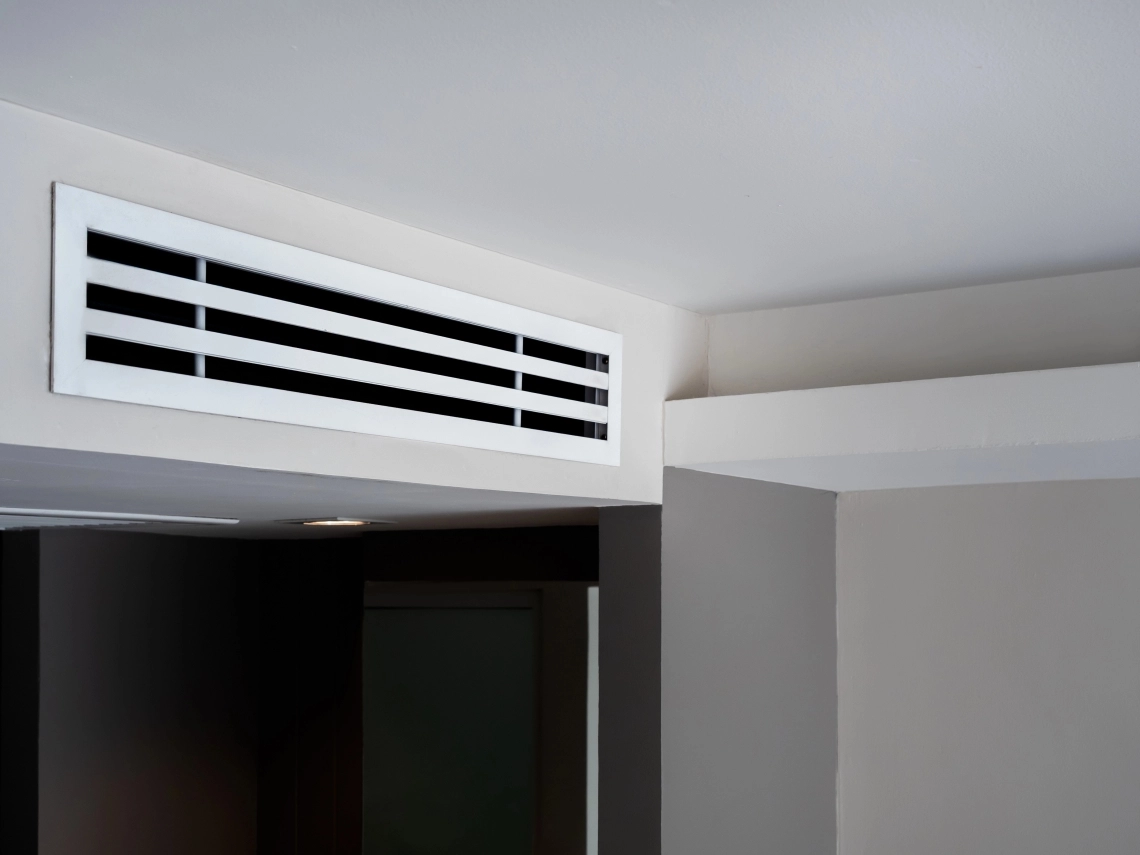

Inštalácia mriežok: V strope sa inštalujú dekoratívne mriežky na prívod a odvod vzduchu, ktoré môžu mať rôzne veľkosti a prevedenie, aby vyhovovali dizajnu interiéru.

Špeciálnou vlastnosťou Mycond MCFC je možnosť flexibilnej konfigurácie: môžete si vybrať polohu prívodu vzduchu a možnosť pripojenia potrubia, čo zjednodušuje prispôsobenie špecifickým podmienkam inštalácie.

Výhody potrubnej inštalácie

Estetika interiéru

Hlavnou výhodou kanálovej inštalácie fan-coilovej jednotky pod stropom je zachovanie čistoty dizajnu miestnosti. Absencia viditeľného zariadenia umožňuje dizajnérom realizovať akýkoľvek koncept interiéru bez kompromisov. V miestnosti zostanú len elegantné mriežky, ktoré možno prispôsobiť štýlu interiéru alebo ich takmer nevidieť.

To je dôležité najmä pre prestížne zariadenia, ako sú hotely, reštaurácie a kancelárie triedy A, kde je estetika rozhodujúca. Kanálová stropná montáž tiež zabraňuje problémom s umiestnením vonkajších jednotiek na fasáde budovy, čo je dôležité pre historické centrá miest alebo budovy s architektonickými obmedzeniami.

Úspora miesta

Na rozdiel od podlahových alebo nástenných jednotiek nezaberákanálový ventilátor so stropnou montážou žiadnu užitočnú podlahovú plochu. To je obzvlášť cenné v kompaktných priestoroch, kde sa počíta každý meter štvorcový, ako sú malé byty, kancelárie a hotelové izby.

Okrem toho môže jednokanálový fan coil obsluhovať niekoľko miestností súčasne, čo šetrí priestor aj náklady na zariadenie. Namiesto inštalácie samostatnej klimatizácie v každej miestnosti môže jeden výkonný ventilátor Mycond MCFC zabezpečiť príjemnú klímu v celom byte alebo časti kancelárie.

Účinnosť distribúcie vzduchu

Kanáliková inštalácia pod stropom zabezpečuje optimálnu distribúciu vzduchu v celej miestnosti. Prívod vzduchu zhora vytvára rovnomerné teplotné pole bez mŕtvych zón alebo nadmerného prúdenia vzduchu.

Vďaka možnosti umiestnenia viacerých prívodov vzduchu v rôznych častiach miestnosti sa dosiahne dokonalá cirkulácia vzduchu. To je dôležité najmä pri veľkých otvorených priestoroch, kde je potrebné zabezpečiť príjemné podmienky vo všetkých oblastiach.

Statický tlak až 50 Pa fan-coilových jednotiek Mycond MCFC umožňuje prívod vzduchu až do vzdialenosti 15 - 20 metrov od hlavnej jednotky, čo rozširuje možnosti plánovania systému.

Možnosti inštalácie a konfigurácie

Zadné okno na prívod vzduchu

Konfigurácia zadného prívodu vzduchu je vhodná pre aplikácie, kde je jednotka fan coil umiestnená pozdĺž steny alebo v rohu stropného priestoru. V tejto konfigurácii sa vzduch nasáva cez zadný panel jednotky, čo umožňuje namontovať mriežku spätného vzduchu na stenu.

Výhody tejto možnosti:

• Kompaktné umiestnenie pozdĺž stien
• Pohodlný prístup na údržbu spredu
• Možnosť umiestnenia v rohoch miestnosti
• Efektívne využitie medzistropného priestoru

Nižšie okno na prívod vzduchu

Konfigurácia spodného prívodu vzduchu je ideálna na umiestnenie fan-coilu v strednej časti stropného priestoru. Vzduch sa nasáva cez spodný panel, čo umožňuje inštaláciu mriežky spätného vzduchu v strope.

Výhody spodného nasávania:

• Rovnomerný prívod vzduchu z celého objemu miestnosti
• Možnosť centrálneho umiestnenia jednotky fan-coilu
• Optimálna cirkulácia vzduchu
• Flexibilita pri plánovaní umiestnenia mriežok

Ľavé pripojenie potrubia

Mycond MCFC podporuje pravostranné aj ľavostranné pripojenie potrubia, čo poskytuje ďalšie možnosti optimalizácie usporiadania komunikácií. To je dôležité najmä pri rekonštrukcii existujúcich budov alebo v prípade obmedzeného priestoru na inštaláciu potrubia.

Kto je vhodný na inštaláciu do stropu

Obytné budovy

Luxusné byty a penthousy: Stropné kanálové jednotky fan-coil sú ideálne pre prestížne rezidenčné nehnuteľnosti, kde je dôležitý komfort aj estetika. Absencia viditeľného zariadenia umožňuje vytvoriť luxusný interiér bez kompromisov.

Štúdiá a lofty: V otvorených priestoroch zabezpečuje kanálová jednotka fan coil rovnomernú distribúciu vzduchu v celom priestore, čím vytvára komfortné podmienky v každej funkčnej oblasti.

Súkromné domy: V prípade vidieckych domov vám kanálová inštalácia umožňuje vytvoriť centralizovaný systém klimatizácie s individuálnou reguláciou teploty v každej miestnosti.

Komerčné nehnuteľnosti

Kancelárie triedy A: Prestížne kancelárske centrá si vyžadujú sofistikované systémy klimatizácie, ktoré neohrozujú prísnosť obchodného interiéru. Stropné kanálové fan-coilové jednotky poskytujú potrebnú úroveň komfortu pri zachovaní reprezentatívneho vzhľadu priestorov.

Hotely a reštaurácie: V pohostinstve má estetika interiéru priamy vplyv na zážitok hostí. Skryté umiestnenie klimatizačných zariadení umožňuje vytvoriť atmosférické priestory bez technických prvkov.

Zdravotnícke a vzdelávacie inštitúcie: Kanálová inštalácia zabezpečuje rovnomernú distribúciu vzduchu, ktorá je dôležitá na udržanie príjemných podmienok vo veľkých miestnostiach s vysokou koncentráciou ľudí.

Zariadenia so špeciálnymi požiadavkami

Historické budovy: Pri obnove architektonických pamiatok umožňuje kanálová inštalácia inštaláciu moderných klimatizačných systémov bez narušenia autentického vzhľadu interiérov.

Výstavné haly a múzeá: Na zachovanie exponátov je potrebná presná regulácia mikroklímy bez vytvárania lokálnych prúdov vzduchu, ktorú zabezpečujú kanálové systémy.

Stropnákanálová inštalácia fan-coilových jednotiek Mycond MCFC je najlepším riešením pre tých, ktorí oceňujú kombináciu funkčnosti, účinnosti a estetiky. Tento prístup umožňuje vytvoriť komfortné klimatické podmienky a zároveň zachovať krásu a harmóniu vnútorného priestoru.
