Schémy pripojenia pre jednotky s ventilátorom (~220 V)

Nižšie nájdete 2 schémy zapojenia pre fan coil jednotky, vybavené 3-rýchlostným AC motorom (~220V) a normálne uzavretými ventilmi s termoelektrickými aktormi.

4-trubkový systém

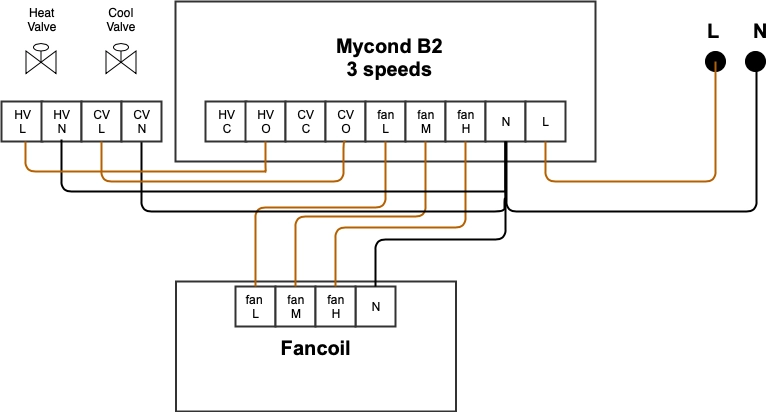

Schéma zobrazujúca zapojenie pre 220V fan coil jednotku.



2-trubkový systém

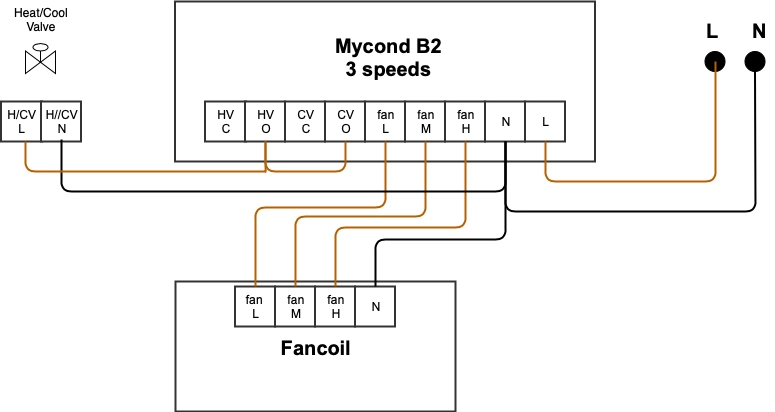

Schéma ilustrujúca zapojenie pre fan coil jednotky s 220 V pripojením.

Inštalujte jumper medzi svorkou HV-O a CV-O.
