Bazénové odvlhčovače vzduchu série MSTR / MSPR

Dvojprúdový kanálový odvlhčovač MSPR je určený na odvlhčovanie, ohrev a obnovu vzduchu spolu s rekuperáciou tepla v zastrešených bazénoch a korozívnych prostrediach. Okrem výhod radu MSPR je verzia MSTR vybavená okrem vnútorného kondenzátora vzduchu aj vzdialeným kondenzátorom, ktorý umožňuje odvádzať prebytočné kondenzačné teplo do vonkajšieho prostredia
Odvlhčovací výkon: 100 ... 4650 l/deň

Chcete si kúpiť alebo máte otázky?
Bazénové odvlhčovače vzduchu série MSTR / MSPR

Vysokoúčinné odvlhčovače vzduchu MSTR / MSPR sú určené na komplexnú reguláciu teploty, vlhkosti, rekuperáciu tepla a klimatizáciu okolitého vzduchu v zastrešených bazénoch a korozívnych prostrediach.


Modern pool air dehumidifiers for enhanced humidity control.

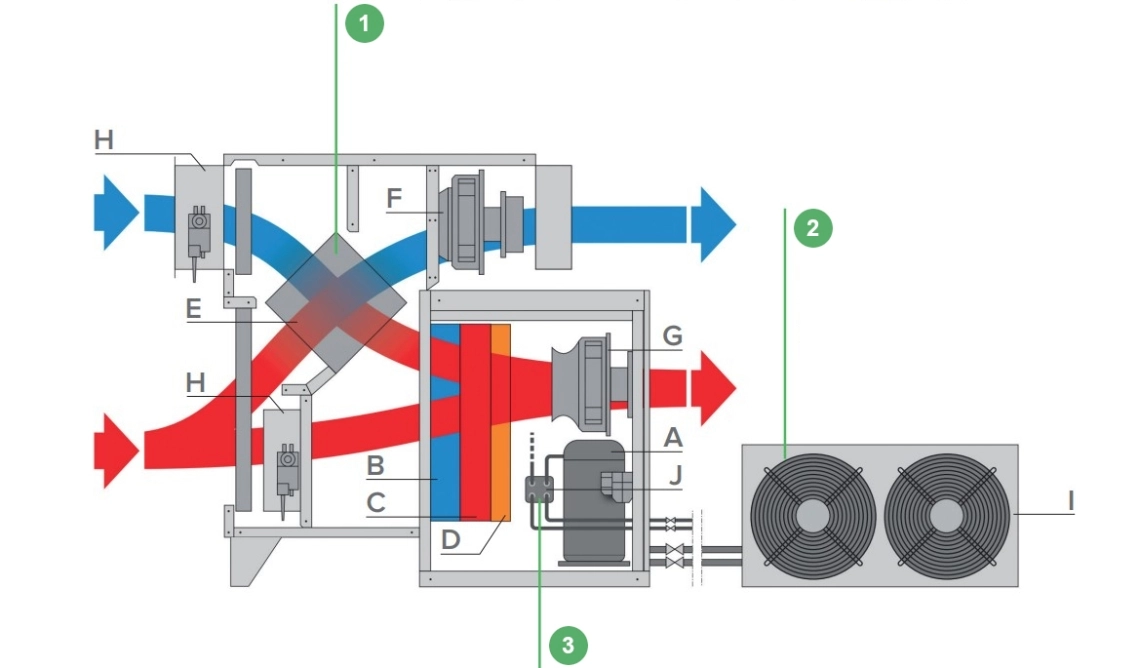

Princíp schémy


Advanced air dehumidifier for pool areas with energy-saving features.

  1. Doskový rekuperátor so zmiešaným prietokom umožňuje spätné získavanie tepla z odvádzaného vzduchu, ktoré sa využíva na ohrev privádzaného vzduchu. Bazénová verzia (štandardná): hliníkové lamely s ochranným náterom.

  2. Vzdialený kondenzátor vzduchu (pre modely MSTR, max. vzdialenosť 30 m). Kondenzátor odvádza teplo vznikajúce pri odvlhčovaní do vonkajšieho prostredia, aby sa zabránilo prehriatiu okolia. Jednotka sa používa ako klimatizácia.
  3. Odvlhčovač pripojený sériovo ku kompresoru umožňuje znížiť teplotu vzduchu na výstupe do bazéna a zároveň získať späť energiu prehriatia chladiva ohrevom vody. Je k dispozícii vo verziách určených buď pre technologickú, alebo chlórovanú vodu (nerezová oceľ AISI 316L).

Legenda:

  • A - kompresor
  • B - výparník
  • C - kondenzátor
  • D - pomocný výmenník tepla na vykurovanie/chladenie (na požiadanie)
  • E - Doskový výmenník tepla so zmiešaným prietokom
  • F - Odsávací ventilátor EC
  • G - Prívodný ventilátor EC
  • H - Motorizovaný ventil
  • I - Vzdialený kondenzátor (v modeloch MSTR)
  • J - odplyňovací ohrievač (na požiadanie)

Children enjoying a swimming pool with bright floaters.

Jednotky MSPR / MSTR sú ideálne pre bazény, ktoré si vyžadujú nielen odvlhčovanie, ale musia tiež obnovovať vnútorný vzduch bez rozptyľovania tepla do vonkajšieho prostredia. Jednotky radu MSPR / MSTR sú určené na použitie v malých, stredných a veľkých bazénoch, kde sa vyžaduje regulácia úrovne vlhkosti a/alebo zabránenie kondenzačným javom, kde je potrebná stála výmena vzduchu, a to aj pri 24-hodinovej prevádzke. Vysokoúčinný rekuperátor zaručuje účinnosť až 80 % a jeho konštrukcia je obzvlášť vhodná do prostredia s prítomnosťou korozívnych látok, napríklad chlóru.

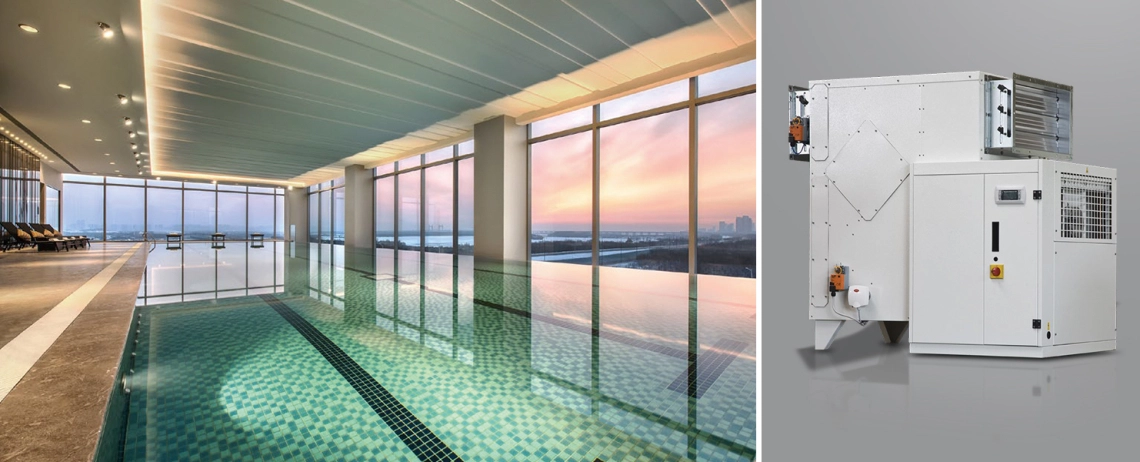

Advanced MSTR and MSPR series pool air dehumidifiers for efficient humidity control.

Parametre:

  • Odvlhčovací výkon od 100 l/deň 4650 l/deň
  • Prietok vzduchu od 900m3/h do 35 000m3/h
  • Inštalácia v technickej miestnosti
  • Pozinkované oceľové panely, natreté zvnútra aj zvonka
  • Rebrové výmenníky tepla s ochranným náterom, vhodné na použitie v korozívnom prostredí
  • Rekuperátor so zmiešaným prietokom s hliníkovým rebrovaním s ochranným náterom
  • Elektronické komponenty odolné voči chlóru
  • Odvodňovacia miska z nehrdzavejúcej ocele
  • Elektronický invertorový odstredivý ventilátor
  • Odvlhčovač bazénovej vody (na požiadanie)

V rade MSPR/MSTR sa používajú výlučne EC radiálne ventilátory so zabudovanými invertormi s vysokou energetickou účinnosťou. Spoločnosť Mycond vyvinula sofistikovaný softvér na nastavenie, meranie a kontrolu prietoku vzduchu v odvlhčovačoch MSPR/MSTR, ktorý eliminuje akékoľvek problémy vyplývajúce z nesprávneho výpočtu tlakovej straty v potrubí, čím sa inštalácia odvlhčovača a uvedenie systému do prevádzky stáva mimoriadne jednoduchým a rýchlym, čím sa znižuje čas potrebný na inštaláciu a náklady. Tieto jednotky sú určené na pripojenie k pevnému vzduchotechnickému potrubí. Séria pozostáva z 20 modelov s objemom od 100 l/deň a 900m3/h do 4 600 l/deň a 35 000m3/h.


Family enjoying quality air at a swimming pool dehumidified by MSPR/MSTR series.

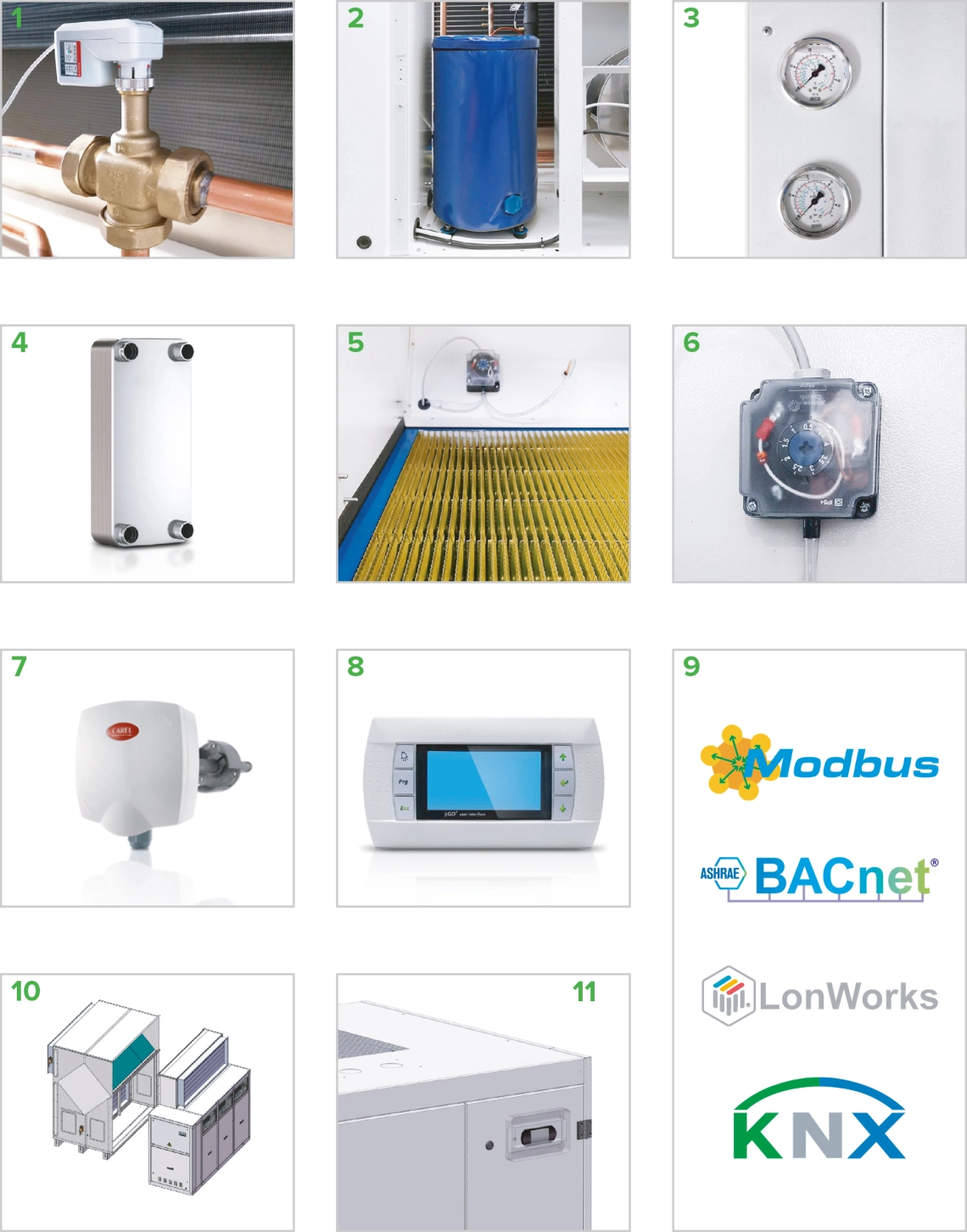

Možnosti

Diagram of MSTR/MSPR series dehumidifiers for swimming pools.

  • Filtre G4 alebo F7
  • Vodný výmenník s modulačným trojcestným ventilom * (1)
  1. Iba ohrev
  2. Iba ohrev, predimenzovaný
  3. Chladenie/vykurovanie
  4. Chladenie/vykurovanie, predimenzované

*3, 4 Vrátane zásobníka kondenzátu a izolácie.

* Je možné nainštalovať len jeden vodný výmenník; pre veľkosť do 0300, trojcestný ventil on/off.

  • Súprava na voľné chladenie: umožňuje chladenie pomocou vonkajšieho vzduchu, keď je jeho teplota nižšia ako teplota vnútorného vzduchu
  • Tichá verzia (2)
  • Soft-start
  • Manometre (3)
  • Odmrazovanie horúcim plynom (povinné v prípade teploty vzduchu nižšej ako 8 °C)
  • Odvlhčovač pre technickú alebo bazénovú vodu (4)
  • ACF: Automatic Control Flow (automatická regulácia prietoku); umožňuje zvoliť prietok vzduchu priamo na displeji a zachovať ho aj v prípade premenlivého poklesu tlaku spôsobeného filtrami. (5)
  • Snímač znečistených filtrov (6)
  • Sonda teploty a vlhkosti pre inštaláciu do potrubia (7)

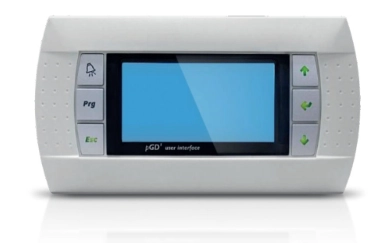

  • Vzdialený užívateľský terminál vrátane 20 m kábla (8)
  • Prídavná tepelná izolácia, hrúbka 20 mm alebo 40 mm
  • Sériová doska pre BMS (9)
  1. Modbus
  2. LonWorks
  3. BACnet
  4. KNX
  • Karta rozhrania Ethernet ™, dostupné protokoly: SNMP v1 a v2c, BACnet / IP, BACnet Ethernet a Modbus TCP / IP
  • Verzia v dvoch kusoch (10)
  • Verzia pre vonkajšiu inštaláciu (11)
  • Kontakt na ovládanie zvlhčovača 0-10 V (zvlhčovač nie je dodávaný spoločnosťou MYCOND)

Možnosti pre špeciálne aplikácie

  • Špeciálne cievky pre agresívne prostredie
  • Panely z nehrdzavejúcej ocele AISI 316L
  • Napájanie 60 Hz
  • Kondenzátor technickej vody
  • Elektrické ohrievače
  • Kondenzátor bazénovej vody

Sezónny prevádzkový režim

High-efficiency pool air dehumidifiers in winter mode.

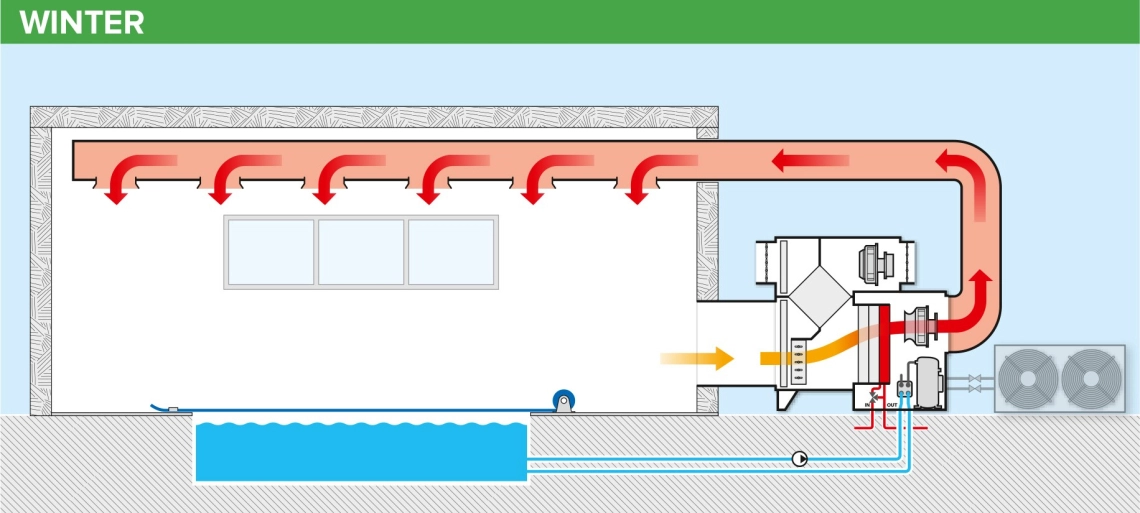

ZIMA: spustenie, bez obyvateľov, zakrytý bazén, ohrev pomocou teplovodného výmenníka.
Kompresor: Vypnuté
Teplovodný výmenník: ON (voliteľné)
Desuperheater: VYPNUTÉ (voliteľné)
Vzdialený kondenzátor: VYPNUTÉ (modely MSPR)
Externý vzduch: VONKAJŠÍ VZDUCH (OFF)

Diagram of pool air dehumidifier system for optimized air management.

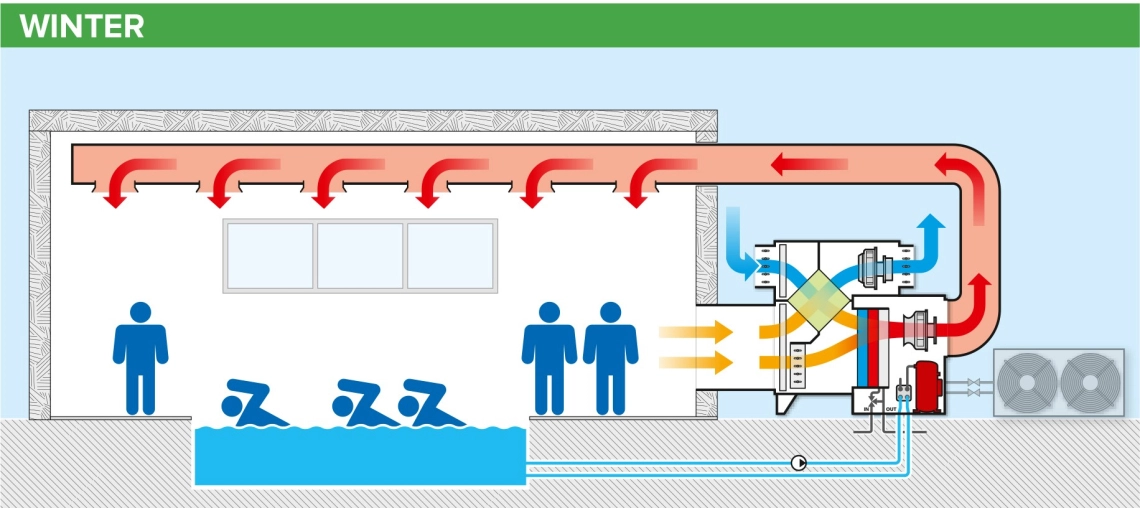

ZIMA: normálna prevádzka, otvorený bazén, odvlhčovanie.
Kompresor: ZAPNUTÉ
Teplovodný výmenník: VYPNUTÉ (voliteľné)
Odsávací ohrievač: VYPNUTÉ (voliteľné)
Vzdialený kondenzátor: VYPNUTÉ (modely MSPR)
Externý vzduch: ON

Diagram illustrating the operating principle of the MSTR/MSPR series pool dehumidifier.

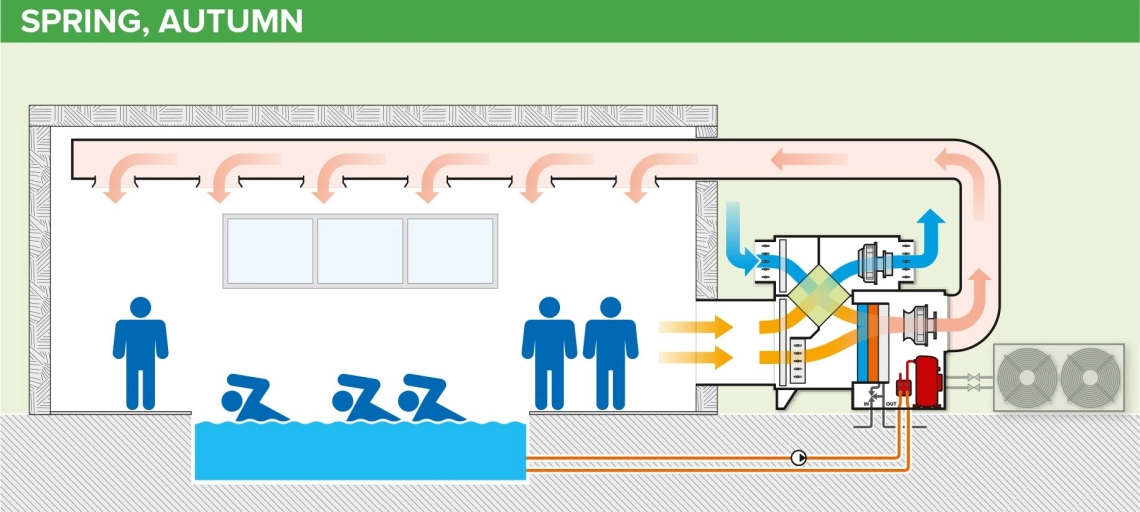

JAR, JESEŇ: normálna prevádzka, otvorený bazén, odvlhčovanie s rekuperáciou tepla (desuperheater)
K dispozícii je režim prevádzky voľného chladenia (voliteľné).
Kompresor: ON
Teplovodný výmenník: VYPNUTÉ (voliteľné)
Desuperheater: ON (ON) (voliteľné)
Vzdialený kondenzátor: OFF (modely MSPR)
Externý vzduch: ON

High-efficiency air dehumidifier for pool areas.

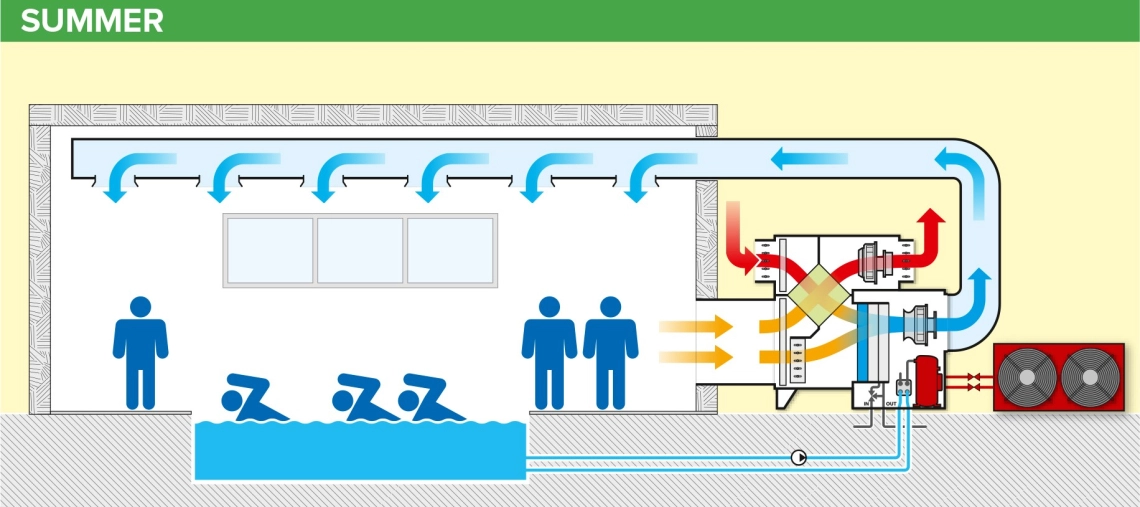

LETO: normálna prevádzka, otvorený bazén, odvlhčovanie a chladenie (vzdialený kondenzátor)
Kompresor: ON
Teplovodný výmenník: VYPNUTÉ (voliteľné)
Odsávací ohrievač: VYPNUTÉ (voliteľné)
Vzdialený kondenzátor: ON (modely MSPR)
Externý vzduch: ON (ZAPNUTÝ)

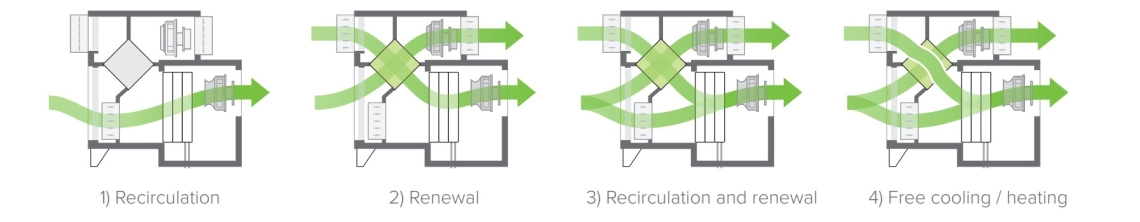

Prietoky vzduchu:


High-efficiency dehumidifiers for pool environments.

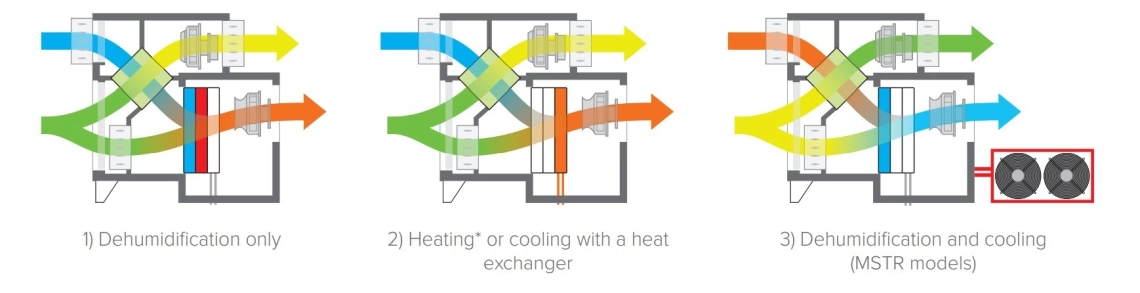

Prevádzkový režim:

Diagram illustrating the summer operation mode of the pool air dehumidifier.


* V prípade voliteľného elektrického ohrievača sa obráťte na obchodné zastúpenie výrobcu.

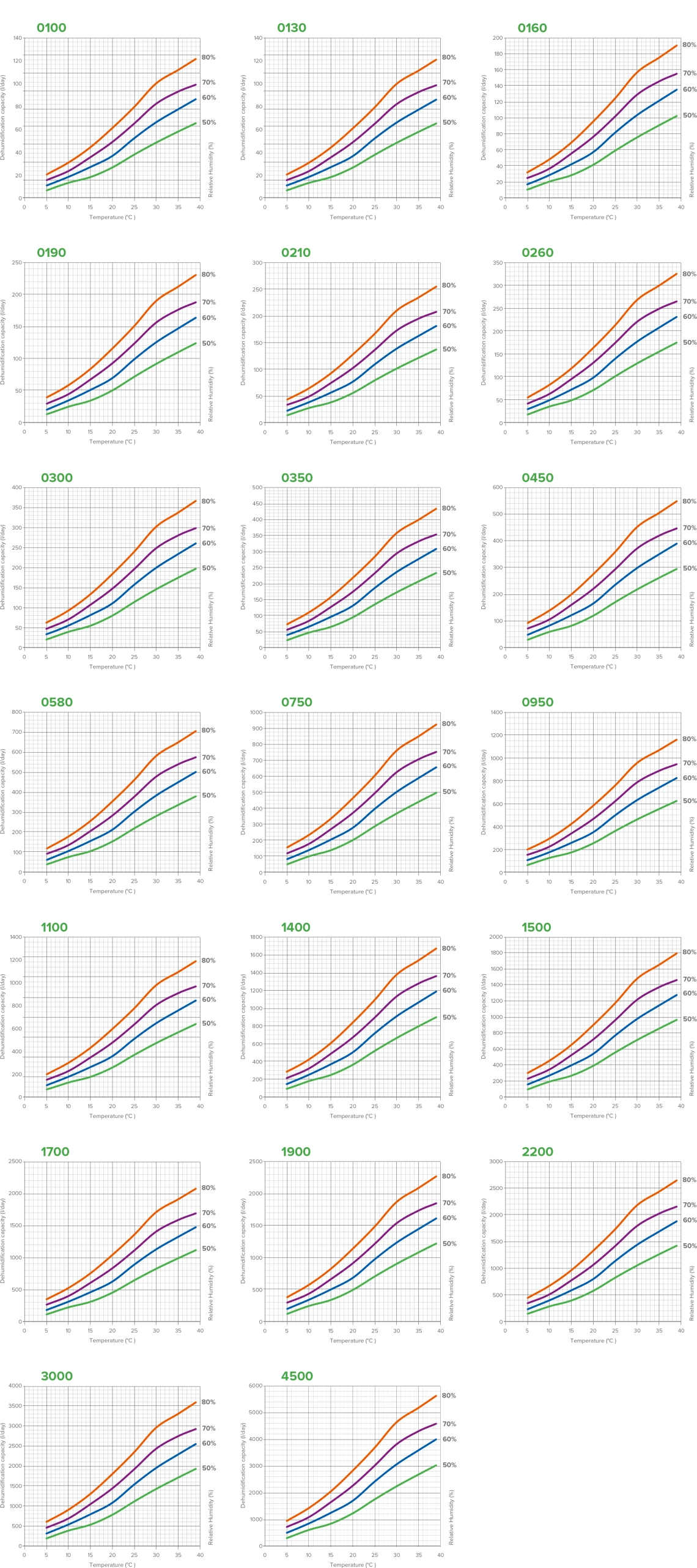

Graf výkonnosti


High-efficiency dehumidifiers for swimming pools in the MSTR/MSPR series.

Technické údaje Jednotky MSTR/MSPR
0100 0130 0160 0190 0210 0260 0300 0350 0450 0580
Odvlhčovací výkon1 L/deň 100 128 157 190 210 268 302 358 452 581
Prietok vzduchu pri recirkulácii m3/h 900 1200 1600 1600 2000 2800 2800 3800 4000 4800
Prietok vzduchu pri obnove m3/h 0 - 900 0 - 1200 0 - 1200 0 - 1200 0 - 2000 0 - 2000 0 - 2000 0 - 2000 0 - 2000 0 - 2000
Kapacita teplovodného výmenníka1 kW 5,5 9,8 9,8 9,8 16,5 17 17 26,5 26,5 27
Účinnosť systému spätného získavania tepla2 % 70 70 70 70 70 70 70 70 70 70
Dodávka elektrickej energie V/ph/Hz 230 / 1+N / 50 400 / 3+N /50
Rozmery, D x P x V mm 550 x 1452 x 1320 850 x 1452 x 1320 850 x 1682 x 1769
Hmotnosť kg 155 155 160 165 200 210 220 250 270 300
Špecifikácie Jednotky MSTR/MSPR
0750 0950 1100 1400 1500 1700 1900 2200 3000 4500
Odvlhčovací výkon1 L/deň 760 955 1120 1380 1480 1710 1870 2180 2960 4650
Prietok vzduchu pri recirkulácii m3/h 7000 8200 11000 12500 13000 15000 15000 17000 20000 35000
Prietok vzduchu pri obnove m3/h 0 - 6000 0 - 6000 0 - 11000 0 - 12500 0 - 13000 0 - 13000 0 - 13000 0 - 13000 0 - 20000 0 - 28000
Kapacita teplovodného výmenníka1 kW 48 55 76 83 98 107 107 118 168 235
Účinnosť systému spätného získavania tepla2 % 70 70 70 70 70 70 70 70 70 235
Dodávka elektrickej energie V/ph/Hz 400 / 3+N / 50
Rozmery, D x P x V mm 1400 x 2331 x 1950 2700 x 1950x 2340 2500 x 2505 x 2380 2500 x 3390
x 2380
2500 x 4430
x 2380
Hmotnosť kg 710 730 870 1060 1280 1280 1290 1290 1680 2100

1. Vstupný vzduch: 30°C - 80% relatívna vlhkosť; vstupná/výstupná voda: 80/70°C; vonkajší vzduch: 30°C - 50% RH; 100% recirkulácia.
2. Vnútorný vzduch: 26°C - 60% RH; vonkajší vzduch: -5°C - 80% RH.

Poznámka:
MSTR - štandardná (priemyselná) verzia
MSPR - verzia pre bazénovú vodu
