4-cestné kazetové fan-coily série MCFK-T2

Kazetová jednotka ventilátora sa inštaluje na strop, čím nezaberá cenné miesto na stenách a nenarúša dizajn interiéru. Tento typ sa najčastejšie používa v komerčných priestoroch s nie príliš vysokým stropom

Chladiaci výkon: 2.4 ... 12,6 kW

Vykurovací výkon: 3,7 ... 18,9 kW

4-cestné kazetové fan-coily série MCFK-T2

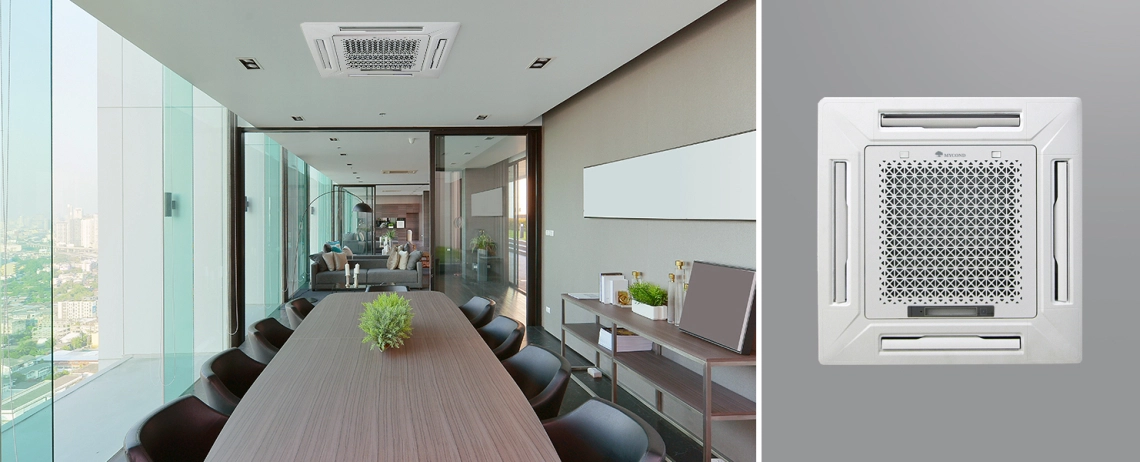

Široký rozsah chladiacich a vykurovacích výkonov umožňuje ich použitie v priestoroch akejkoľvek veľkosti. A elegantný štýlový dizajn dekoračného panelu sa hodí do každého interiéru.

MCFK-T2 series

Vlastnosti a výhody :

Vďaka kompaktnému puzdru (570 x 570 mm) možno zariadenie inštalovať do štandardných podhľadových systémov s použitím modulu 600 x 600.
štvorcestný systém distribúcie vzduchu umožňuje rovnomerne chladiť alebo vykurovať miestnosť bez toho, aby vznikal prievan a nepohodlie
Revolučná konštrukcia odstredivého ventilátora zabezpečuje tichú prevádzku a vysoký prietok vzduchu
Optimalizovaný výmenník tepla poskytuje vysokú účinnosť chladenia a vykurovania
Výkonné odvodňovacie čerpadlo poskytuje výtok vody až do 1200 mm
Vysokoúčinný filter s filtračným prvkom zo syntetických vlákien pre ešte sviežejší a čistejší vzduch
Otvor na nasávanie čerstvého vzduchu

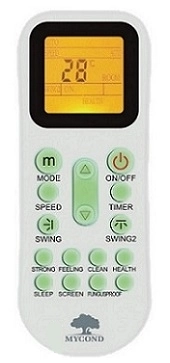

IR jednotka diaľkového ovládania má jednoduché programovanie s ľahko čitateľnými tlačidlami na ovládanie. Pohodlný a ľahký dizajn, vďaka ktorému je ideálny na každodenné používanie

restaurant

Technické údaje	Jednotky	MCFK-03T2	MCFK-04T2	MCFK-05T2	MCFK-06T2
Prietok vzduchu, H/M/L	^m3/h	510/440/360	680/580/480	850/730/600	1020/765/510
Celkový chladiaci výkon, H/M/L	kW	3,3/2,8/2,4	3,9/3,4/2,8	4,5/3,6/3,1	5,4/4,6/3,5
Vykurovací výkon, H/M/L	kW	4,8/4,2/3,7	5,8/5,1/4,5	6,8/5,9/5,2	8,1/6,9/5,3
Prevádzkový prúd	A	0,23	0,27	0,31	0,41
Úroveň hluku	dB(A)	39	42	44	44
Prietok vody	kg/h	620	700	940	1150
Tlaková strata vo výmenníku tepla	kPa	26	27	29	31
Typ ventilátora/motora		Odstredivý ventilátor / kolektorový elektromotor
Izolácia		Trieda B	Trieda B	Trieda B	Trieda B
Napájanie		220-230 V / 1 fáza / 50 alebo 60 Hz
Príkon motora	W	55	62	75	90
Výmenník tepla		Medené rúrky s hliníkovými lamelami, 2 rady
Maximálny prevádzkový tlak	MPa	1,6	1,6	1,6	1,6
Vstupné/výstupné vodovodné potrubie	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Potrubie na kondenzát	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Rozmery jednotky	mm	570x570x260	570x570x260	570x570x260	835x835x240
Rozmery panelu	mm	650x650x55	650x650x55	650x650x55	950x950x55
Rozmery balenej jednotky	mm	650x650x290	650x650x290	650x650x290	910x910x310
Rozmery baleného panelu	mm	710x710x80	710x710x80	710x710x80	1000x1000x100
Čistá hmotnosť, jednotka	kg	18	18	18	24
Čistá hmotnosť, panel	kg	3	3	3	5
Hmotnosť zabalenej jednotky	kg	20,3	20,3	20,3	28
Hmotnosť zabaleného panelu	kg	5	5	5	7

Špecifikácie	Jednotky	MCFK-08T2	MCFK-10T2	MCFK-12T2	MCFK-14T2
Prietok vzduchu, H/M/L	^m3/h	1360/1020/680	1700/1275/850	2040/1530/1020	2380/1785/1190
Celkový chladiaci výkon, H/M/L	kW	7,2/6,2/4,7	9,1/7,7/5,9	10,8/9,2/7,1	12,6/10,7/8,2
Vykurovací výkon, H/M/L	kW	10,8/9,2/7,0	13,5/11,5/8,8	16,2/13,8/10,5	18,9/16,1/12,3
Prevádzkový prúd	A	0,59	0,67	0,84	0,98
Úroveň hluku	dB(A)	45	48	50	51
Prietok vody	kg/h	1400	1680	1820	2245
Tlaková strata vo výmenníku tepla	kPa	34	36	39	42
Typ ventilátora/motora		Odstredivý ventilátor / kolektorový elektromotor
Izolácia		Trieda B	Trieda B	Trieda B	Trieda B
Napájanie		220-230 V / 1 fáza / 50 alebo 60 Hz
Príkon motora	W	131	145	186	225
Výmenník tepla		Medené rúrky s hliníkovými lamelami, 2 rady
Maximálny prevádzkový tlak	MPa	1,6	1,6	1,6	1,6
Vstupné/výstupné vodovodné potrubie	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Potrubie na kondenzát	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Rozmery jednotky	mm	835x835x240	835x835x280	835x835x280	835x835x280
Rozmery panelu	mm	950x950x55	950x950x55	950x950x55	950x950x55
Rozmery balenej jednotky	mm	910x910x310	910x910x350	910x910x350	910x910x350
Rozmery baleného panelu	mm	1000x1000x100	1000x1000x100	1000x1000x100	1000x1000x100
Čistá hmotnosť, jednotka	kg	25,5	26,5	28	28
Čistá hmotnosť, panel	kg	5	5	5	5
Hmotnosť zabalenej jednotky	kg	29	31	32,5	32,5
Hmotnosť zabaleného panelu	kg	7	7	7	7

Menovité skúšobné podmienky:
Chladenie: teplota vstupného vzduchu +27 °C DB / +19,5 °C WB, teplota vstupnej vody +7 °C, teplota výstupnej vody +12 °C.
Vykurovanie: teplota vstupného vzduchu +21 °C, teplota vstupnej vody +60 °C, rovnaký prietok vody ako v režime chladenia.
Hladina akustického tlaku bola meraná v zvukovo izolovanej miestnosti s referenčným bodom vo výške 1,5 m pod zvislou osou jednotky.

Rozmery

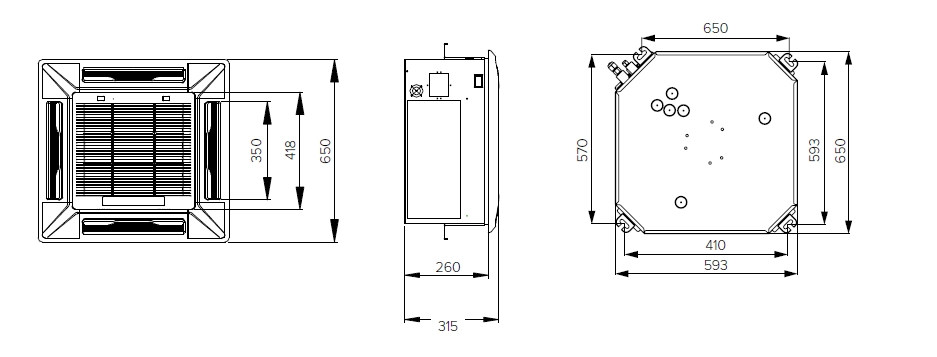

Vzhľad a rozmery fan-coilových jednotiek MCFK 03\04\05

Dimensions

Rozmery

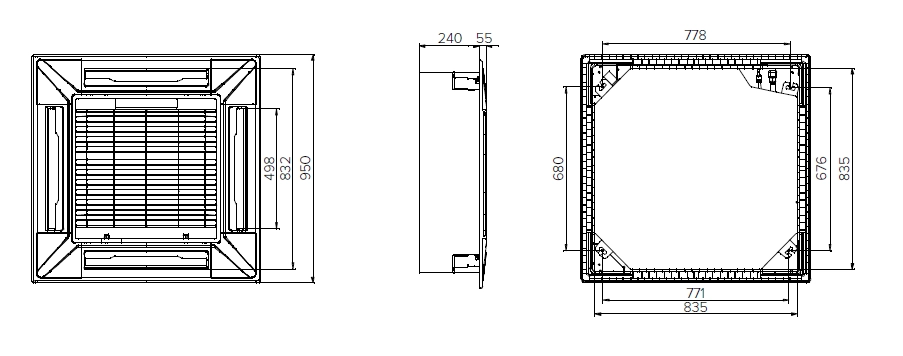

Vzhľad a rozmery jednotiek MCFK 06/08

Dimensions_2

Rozmery

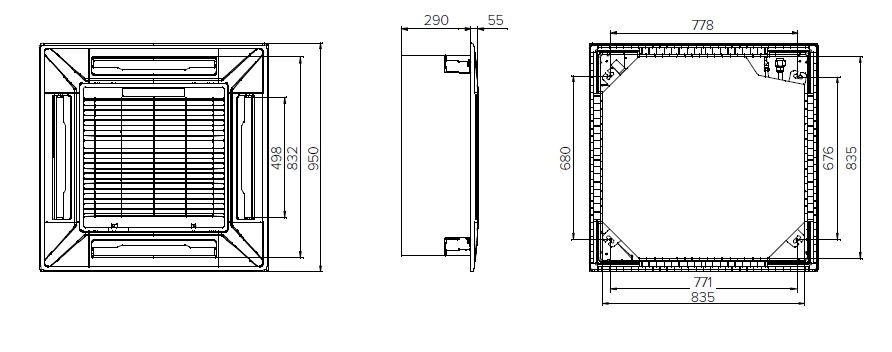

Vzhľad a rozmery jednotiek MCFK 10/12/14

Dimensions_3

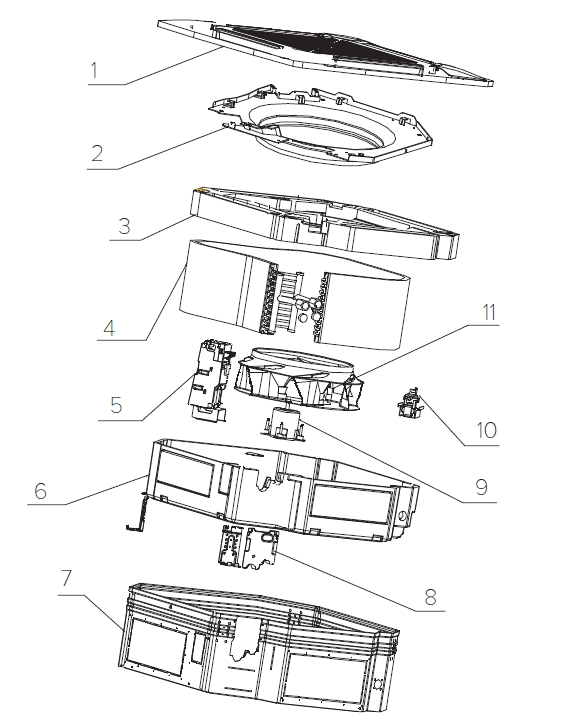

Komponenty*

Legenda:

1 - Dekoratívny panel s filtrom
2 - Panel na nastavenie prietoku vzduchu
3 - Odvodňovacia miska
4 - Výmenník tepla
5 - Ovládacia skrinka
6 - Izolačný materiál ohrievača
7 - Hlavné teleso
8 - Prípojka na potrubie
9 - Motor ventilátora
10 - Odvodňovacie čerpadlo
11 - Ventilátor

* Komponenty sa môžu líšiť v závislosti od modelu. Tento schematický nákres sa vzťahuje na modely MCFK 10/12/14.

Components
