4-cestné kazetové fan-coily série MCFK-A2/4

Ideálne pre priestory, kde je estetika a ticho prvoradé. Plynulá a rovnomerná distribúcia vzduchu vytvára prirodzenú mikroklímu. Technológia, ktorá pracuje pre vás, ticho a dokonale.

Chladiaci výkon: 2 ... 17.6 kW

Vykurovací výkon: 2.8 ... 25.5 kW

Chcete si kúpiť alebo máte otázky?

4-cestné kazetové fan-coily série MCFK-A2/4

Mycond

Kazetové jednotky Fan Coil

Vďaka širokej škále chladenia a vykurovania môžu byť tieto ventilátorové cievky použité v miestnostiach akýchkoľvek rozmerov a štýlový, elegantný dizajn dekoratívneho panelu sa hodí do každého interiéru.

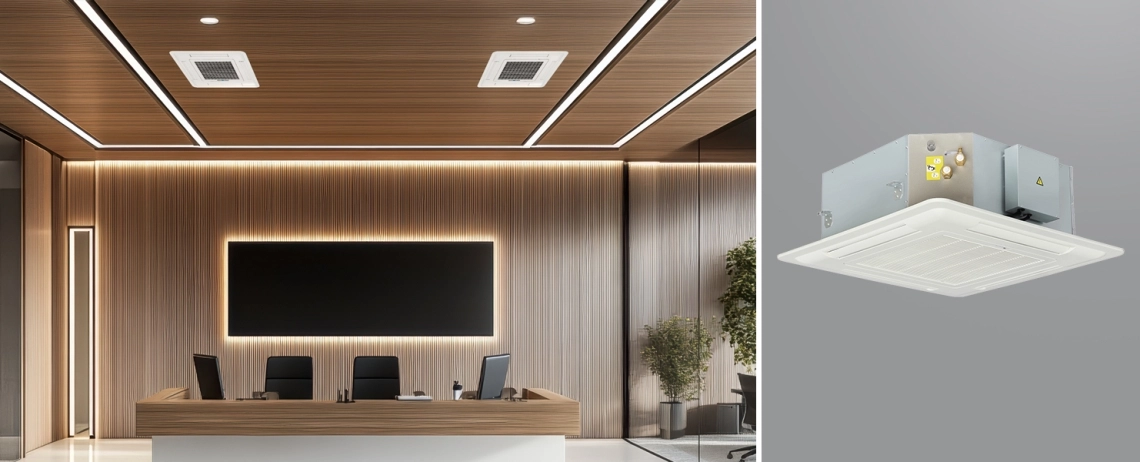

MyCond MCFK-A2/4 pre komerčné priestory

MyCond MCFK-A2/4 moderný dizajn a efektívnosť

MyCond MCFK-A2/4 kompaktný dizajn pre kanceláriu

Vlastnosti a výhody:

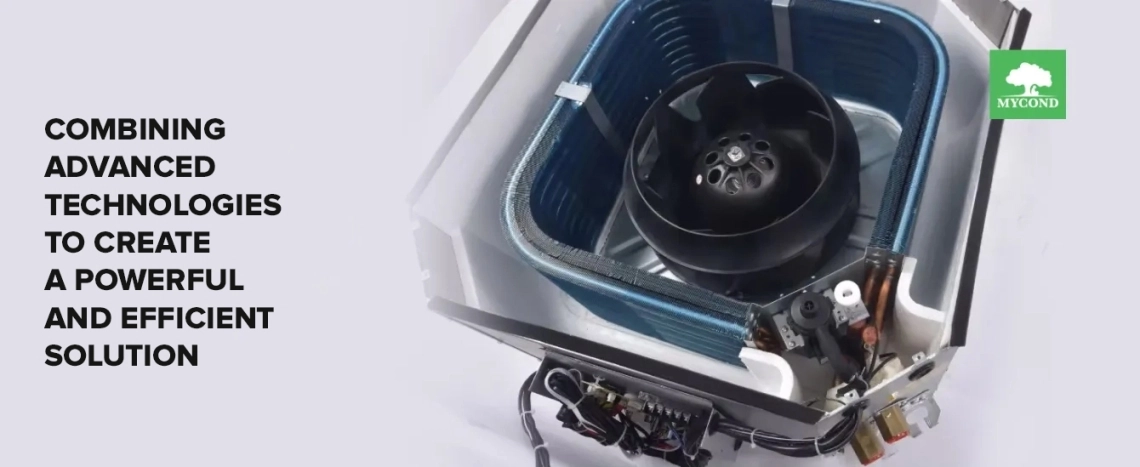

Skriňa je vyrobená z pozinkovanej ocele a vybavená tvarovanými polystyrénovými vzduchovými kanálmi, ktoré zabezpečujú efektívny prietok vzduchu a sú dostatočne hrubé na spoľahlivú izoláciu tepla a hluku.
Panel má moderný dizajn, je vyrobený z odolného ABS plastu a je vybavený odnímateľným, umývateľným vzduchovým filtrom a automatickou funkciou oscilácie prúdenia vzduchu.
Koliesko je vyrobené v procese jednocyklového formovania, bez zváraných spojov medzi lopatkami ventilátora a koncovou/kužeľovou doskou, čo zabezpečuje dokonalú rovnováhu. Antivibračná podložka na náboji znižuje hluk a vibrácie z kolies a motora. Každé koliesko je presne vyvážené s toleranciou menej ako 0,5 mm/s.
Teplovodný výmenník je vyrobený z medených rúr a hliníkových dosiek s ochranným modrým povrchom, ktorý zabezpečuje vysokú účinnosť prenosu tepla. Každý teplovodný výmenník je testovaný na úniky pri 16 baroch (1,6 MPa).
Paleta je vyrobená z polystyrénu s vysokou hustotou pomocou technológie termoformovania, má ochranný PVC povrch a je vybavená odvodňovacím čerpadlom a bezpečnostným plavákovým ventilom.

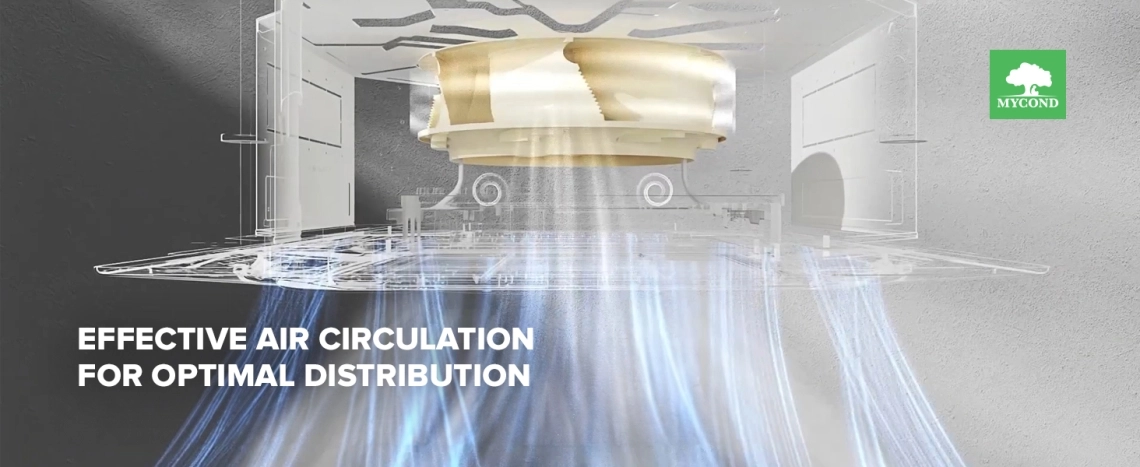

MyCond MCFK-A2/4 efektívny schéma cirkulácie vzduchu

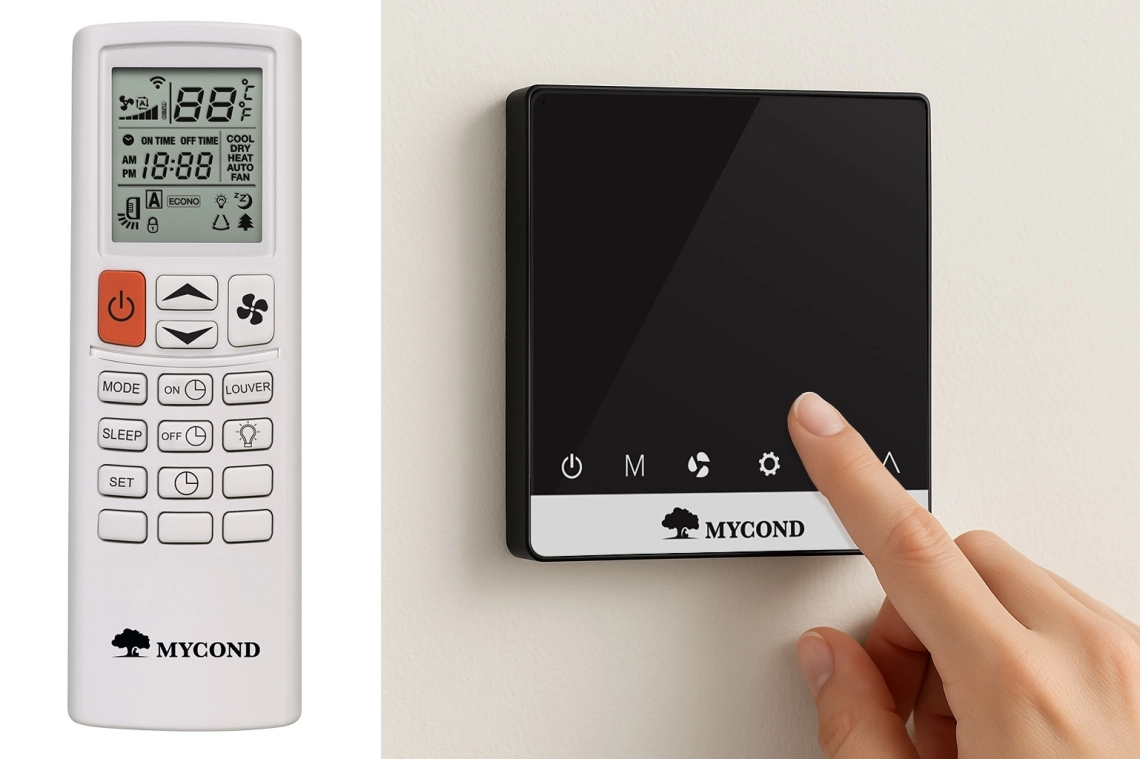

Infračervené diaľkové ovládanie*

Základné ovládanie ventilátorovej cievky
Nástenný ovládač s Wi-Fi (MCKF-WK-B)**
Pokročilé ovládanie ventilátorovej cievky

^*v^{rozsahu dodávky}
^**zakúpené^samostatne

MyCond MCFK-A2/4 diaľkové ovládanie a termostat

MyCond MCFK-A2/4 pre pohodlie v kancelárskych priestoroch

2-trubkové modely

Technické špecifikácie	Jednotky	MCFK-020-A2	MCFK-027-A2	MCFK-037-A2	MCFK-042-A2	MCFK-045-A2	MCFK-056-A2
Prietok vzduchu H/M/L	m³/hod	340/280/180	510/390/260	680/520/350	800/580/390	850/639/430	1020/790/520
Celková chladivá kapacita H/M/L	W	1800/1485/954	2700/2061/1377	3600/2754/1854	4200/3800/2800	4500/3384/2277	5400/4185/2754
Citlivá chladivá kapacita H/M/L	W	1350/1114/716	2025/1546/1033	2700/2066/1391	2900/2600/1900	3375/2538/1708	4050/3139/2066
Celkový tepelný výkon	W	2700/2228/1431	4050/3092/2066	5400/4131/2781	6300/5500/4500	6750/5076/3416	8100/6278/4131
Napájanie	V/F/Hz	220/1/50
Ventilátor a motor
Typ ventilátora		Centrifugálny ventilátor
Veľkosť ventilátora		⌀315				⌀380
Typ motora		AC motor
Vstupný výkon	W	39	52	62	68	76	96
IP ochranná trieda v motore		IP20	IP20	IP20	IP20	IP20	IP20
Trieda izolácie motora		B	B	B	B	B	B
Podrobnosti o cievke
Materiál rúrky		Medená rúrka
Vonkajší priemer rúrky	mm	Štandard - 9.52
Hrúbka rúrky	mm	0.3	0.3	0.3	0.3	0.3	0.3
Plocha	m²	4.65	4.65	9.3	10.3	13.4	13.4
Veľkosť cievky (H*W)	mm	200*21.65		200*43.3	210×43.3	225*43.3
Materiál rebra		0.105 mm hydrofilné častice
Typ rebra		Rebrá typu lamela
Vzdialenosť medzi rebrami	mm	2	2	2	2	2	2
Systém potrubia "Ryady-2"		2	2	2	2	2	2
Cirkulácia		2 z 2 na výstupe				4 z 4 na výstupe
Maximálny pracovný tlak	MPa	1.6	1.6	1.6	1.6	1.6	1.6
Pripojenie
VSTUP/VÝSTUP	mm	3/4"	3/4"	3/4"	3/4"	3/4"	3/4"
Odvod	mm	26	26	26	26	26	26
Korpus zariadenia
Materiál tela		Pozinkovaná oceľ
Hrúbka materiálu	mm	0.8	0.8	0.8	0.8	0.8	0.8
Odvodňovacia miska		Polystyrén s vysokou hustotou
Odvodňovacie čerpadlo		Štandardný model PSB-7 s výškou 700 mm (voliteľne 1200 mm)
Izolačný materiál		XPE	XPE	XPE	XPE	XPE	XPE
Hrúbka izolácie	mm	5	5	5	5	5	5
Filter
Typ		Primárny filter
Materiál		ABC+nylon
Hrúbka		12	12	12		14	14
Veľkosť	mm	350*333			12	430*407
Pre všetky veľkosti blokových panelov
Čistá veľkosť (HWD)	mm	68068030				83083030
Veľkosť balenia (HWD)	mm	72072075				86086075
Čistá/hrubá hmotnosť	kg	2.3/3.7				3.5/5.2
Pre všetky rozmery blokového tela

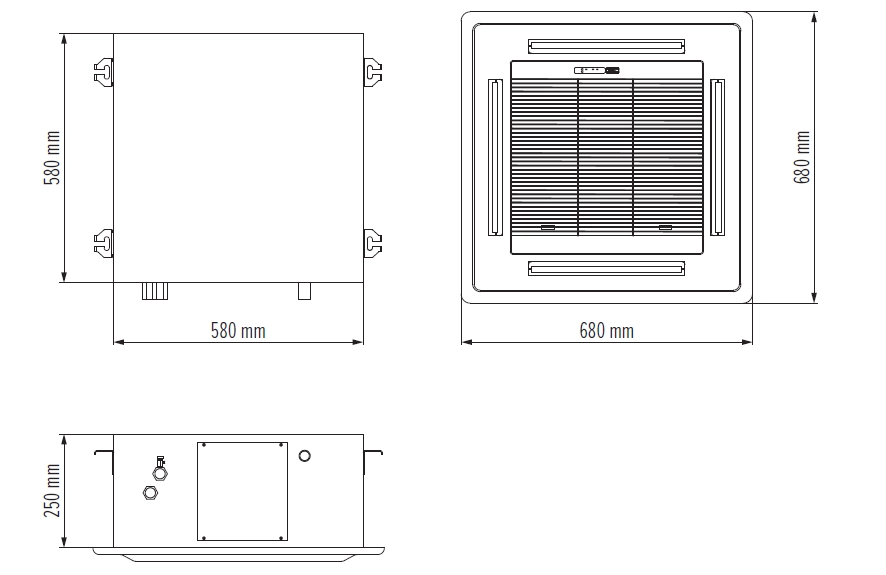

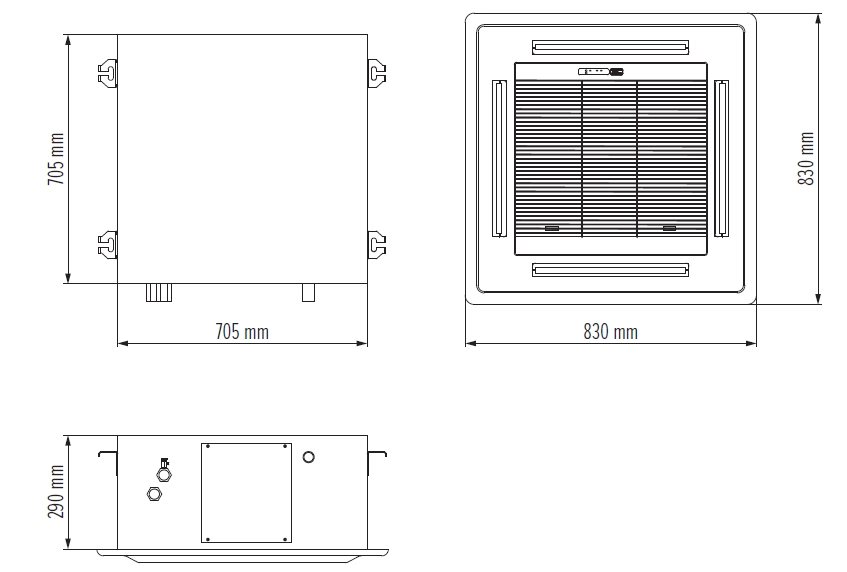

Čistá veľkosť (HWD)	mm	580580250				705705290
Veľkosť balenia (HWD)	mm	675675270				800800310
Čistá/hrubá hmotnosť	kg	17.7/19.3				21.5/23.8
Úroveň akustického tlaku vo vzdialenosti 1 m H/M/L	dB	37/35/29	39/37/31	41/37/30	42/38/32	43/39/32	45/37/34
Hmotnosť jednotky	kg	20	20	20	20	25	25

Technické špecifikácie	Jednotky	MCFK-070-A2	MCFK-091-A2	MCFK-108-A2	MCFK-126-A2	MCFK-153-A2
Prietok vzduchu H/M/L	m³/hod	1360/1030/690	1699/1290/860	2039/1499/1030	2379/1799/1199	2718/2098/1599
Celková chladivá kapacita H/M/L	W	7200/5454/3654	9000/6831/4554	10800/7938/5454	12600/9531/6354	15300/11810/8469
Citlivá chladivá kapacita H/M/L	W	5400/4091/2741	6750/5124/3416	8100/5954/4091	9450/7149/4766	11475/8858/6352
Celkový tepelný výkon	W	10800/8181/5481	13500/10247/6831	16200/11907/8181	18900/14297/9531	23700/18293/13939
Napájanie	V/F/Hz	220/1/50
Ventilátor a motor
Typ ventilátora		Centrifugálny ventilátor
Veľkosť ventilátora		⌀380	⌀476			⌀530
Typ motora		AC motor
Vstupný výkon	W	132	152	189	220	330
IP ochranná trieda v motore		IP20	IP20	IP20	IP20	IP20
Trieda izolácie motora		B	B	B	B	B
Podrobnosti o cievke
Materiál rúrky		Medená rúrka
Vonkajší priemer rúrky	mm	Štandard - 9.52
Hrúbka rúrky	mm	0.3	0.3	0.3	0.3	0.3
Plocha	m²	13.4	19.7	19.7	19.7	27.1
Veľkosť cievky (H*W)	mm	225*43.3	250*43.3
Materiál rebra		0.105 mm hydrofilné častice
Typ rebra		Rebrá typu lamela
Vzdialenosť medzi rebrami	mm	2	2	2	2	2
Systém potrubia "Ryady-2"		2	2	2	2	2
Cirkulácia		4 z 4 na výstupe		5 z 5 na výstupe
Maximálny pracovný tlak	MPa	1.6	1.6	1.6	1.6	1.6
Pripojenie
VSTUP/VÝSTUP	mm	3/4"	3/4"	3/4"	3/4"	3/4"
Odvod	mm	26	26	26	26	26
Korpus zariadenia
Materiál tela		Pozinkovaná oceľ
Hrúbka materiálu	mm	0.8	0.8	0.8	0.8	0.8
Odvodňovacia miska		Polystyrén s vysokou hustotou
Odvodňovacie čerpadlo		Štandardný model PSB-7 s výškou 700 mm (voliteľne 1200 mm)
Izolačný materiál		XPE	XPE	XPE	XPE	XPE
Hrúbka izolácie	mm	5	5	5	5	5
Filter
Typ		Primárny filter
Materiál		ABC+nylon
Hrúbka		14	14	14	14	14
Veľkosť	mm	430*407	556*540			644*638
Pre všetky veľkosti blokových panelov
Čistá veľkosť (HWD)	mm	83083030	98098030			1140114030
Veľkosť balenia (HWD)	mm	86086075	1010101075			1170117075
Čistá/hrubá hmotnosť	kg	3.45/5.2	5.2/7.4	5.2/7.4	5.2/7.4	7.8/10.7
Pre všetky rozmery blokového tela

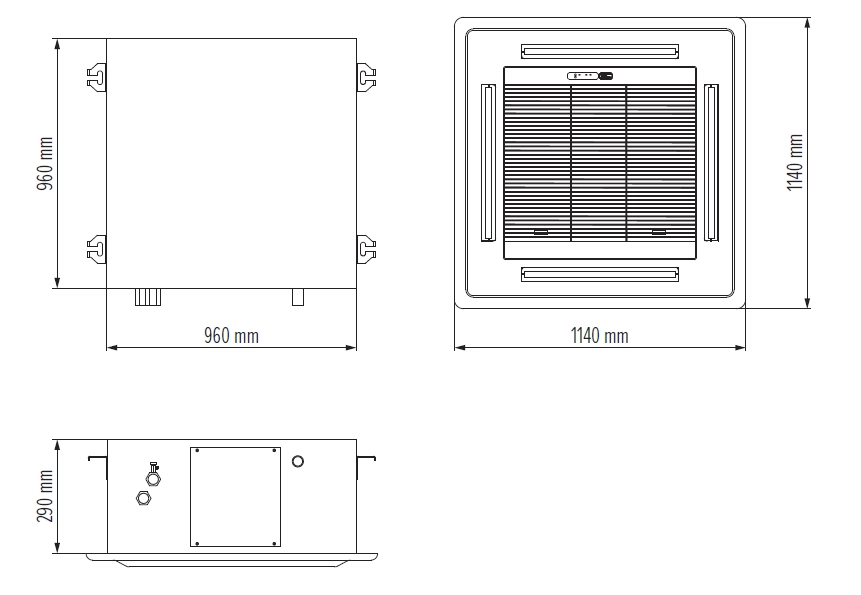

Čistá veľkosť (HWD)	mm	706706290	832832290			960960290
Veľkosť balenia (HWD)	mm	800800310	925925310			10541054320
Čistá/hrubá hmotnosť	kg	21.5/23.8	28.8./30.6	28.8./30.6	28.8./30.6	44.2/45.3
Úroveň akustického tlaku vo vzdialenosti 1 m H/M/L	dB	45/38/37	47/39/36	50/45/37	52/46/39	57/52/48
Hmotnosť jednotky	kg	25	32	32	32	45.4

Menovité testovacie podmienky:
Chladenie: teplota vstupného vzduchu +27 °C ST/+19.5 °C MT, teplota vstupnej vody +7 °C, teplota výstupnej vody +12 °C.
Vykurovanie: teplota vstupného vzduchu +21 °C, teplota vstupnej vody +60 °C, rovnaký prietok vody ako pri chladení.
Merania úrovne akustického tlaku sa vykonávajú v akusticky izolovanej miestnosti, pričom kontrolný bod je umiestnený 1,5 m pod vertikálnou osou jednotky.

4-trubkové modely

Technické špecifikácie	Jednotky merania	MCFK-026-A4	MCFK-028-A4	MCFK-031-A4	MCFK-036-A4	MCFK-048-A4	MCFK-060-A4	MCFK-070-A4	MCFK-084-A4	MCFK-103-A4	MCFK-115-A4
Prietok vzduchu (H/M/L)	m³/hod	680/520/350	800/580/390	850/640/430	1020/790/520	1360/1030/690	1700/1290/860	2040/1500/1030	2380/1800/1200	2890/2100/1600	3400/2600/1900
Celková chladivá kapacita (H/M/L)	kW	2.6/2.0/1.4	2.8/2.2/1.6	3.1/2.4/1.8	3.6/2.8/2.1	4.8/3.7/3.0	6.0/4.7/3.6	7.0/6.0/4.6	8.4/6.5/5.0	10.3/7.5/5.7	11.5/8.3/6.3
Celkový tepelný výkon (H/M/L)	kW	2.6/2.0/1.5	3.1/2.3/1.7	3.5/2.7/2.1	4.3/3.2/2.5	4.9/4.3/3.5	6.5/5.4/4.2	7.2/5.6/4.3	8.7/7.6/5.8	11.9/8.7/6.6	15.2/11.3/8.7
Typ motora		Striedavý motor
Úroveň akustického tlaku vo vzdialenosti 1 m	dB	41	42	43	45	46	47	50	52	57	65
Napájanie V/F/Hz		230/1/50
Pripojenia (vstup/výstup)		ZG3/4” / ZG3/4”
Pripojenie (odvod)	mm	26
Veľkosť ventilátora		Ø315	Ø315	Ø380	Ø380	Ø380	Ø476	Ø476	Ø476	Ø530	Ø530
Vstupný výkon motora	W	62	68	76	96	132	152	189	220	330	340
Čistá hmotnosť, blokové telo	kg	21	21	26	26	26	35	35	35	53	53
Čistá veľkosť, blokové telo (HWD)	mm	580x580x250		705x705x290			832x832x290			980x980x290
Čistá veľkosť, panely (HWD)	mm	680x680x30		830x830x30			980x980x30			1140x1140x30
