2-cestná kazeta

Tenká a ľahká konštrukcia sa ľahko zmestí do malých stropných priestorov. Dvojcestná distribúcia vzduchu je skvelá na klimatizáciu dlhých a úzkych priestorov (napr. chodieb)

Chladiaci výkon: 2.20 ... 14.0 kW

Vykurovací výkon: 2.50 ... 16.0 kW

Chcete si kúpiť alebo máte otázky?

Kľúčové vlastnosti:

Tenký dizajn, výška len 220 mm
Štandardné čerpadlo na odvod kondenzátu
Tichá prevádzka

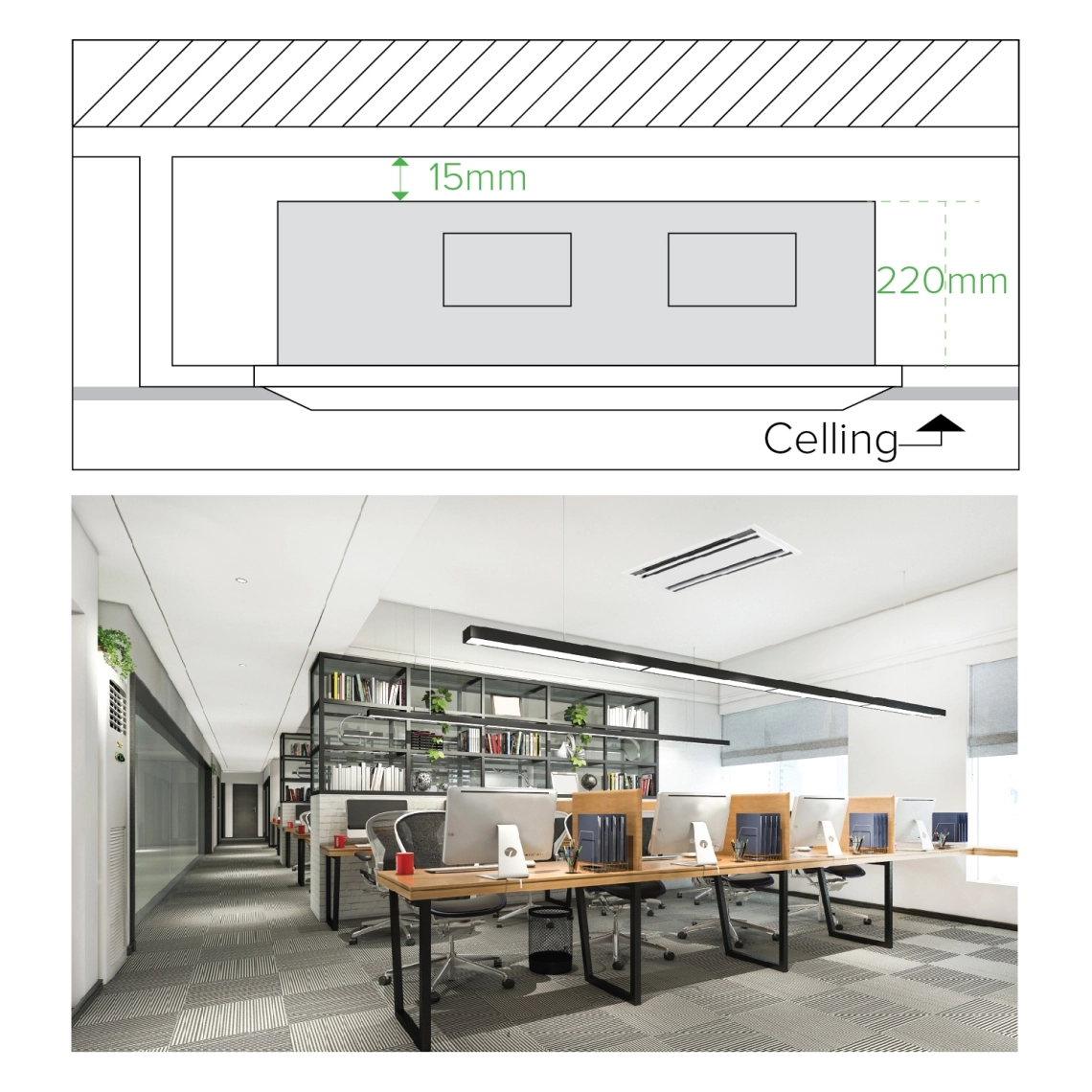

MyCond 2-cestná kazetová inštalácia kancelárie kompaktná inštalačná výška

Tenký a ľahký dizajn na jednoduchú inštaláciu

Výška je len 220 mm, znižuje obmedzenia inštalačného priestoru. Ľahká konštrukcia na zvýšenie pohodlia pri inštalácii.

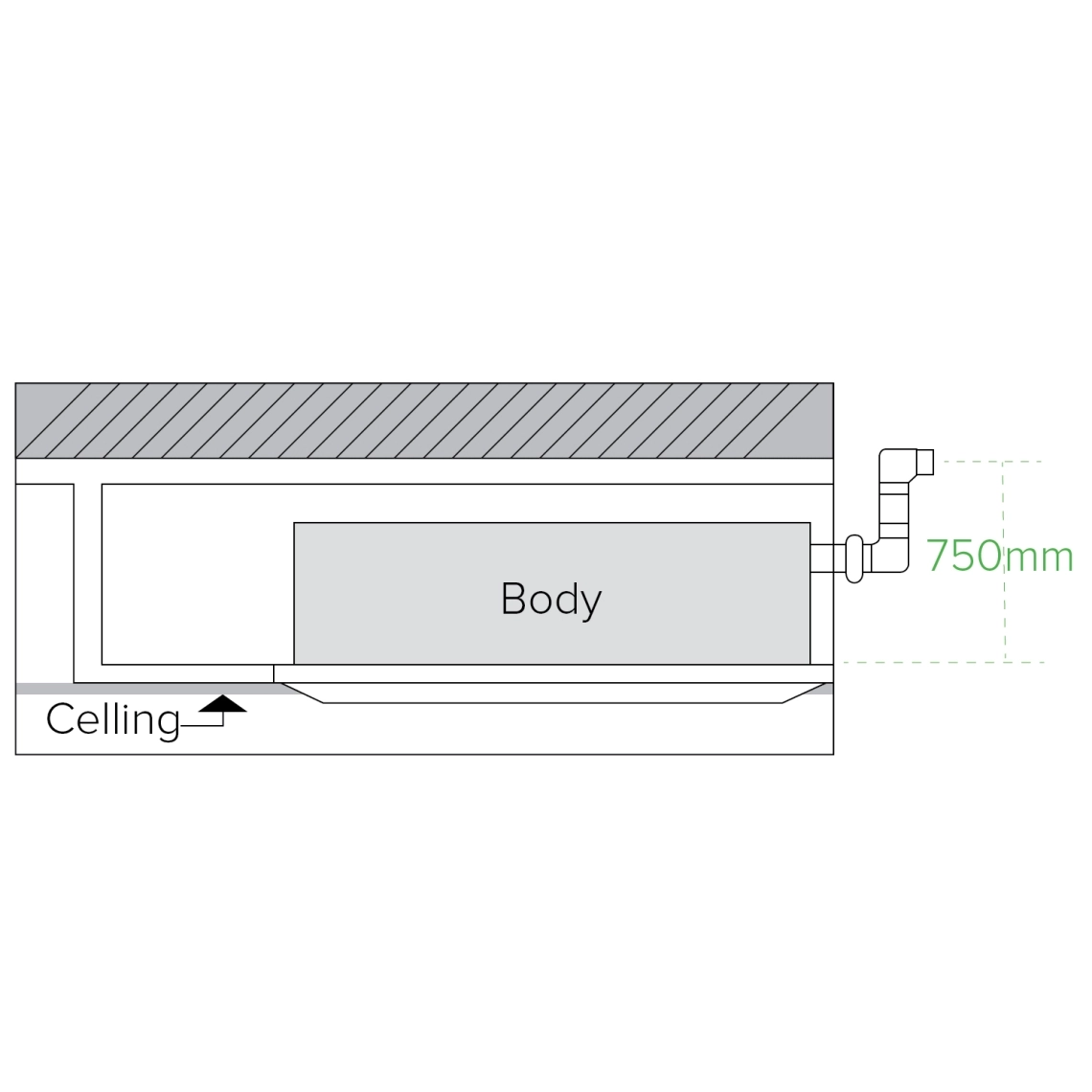

Zdvihnutie až do 750 mm

(od úrovne stropu) vďaka vypúšťaciemu čerpadlu s vysokým výtlakom a veľkým objemom kondenzátu.

Inštalácia 2-cestnej kazety MyCond Výška pripojenia odvodnenia

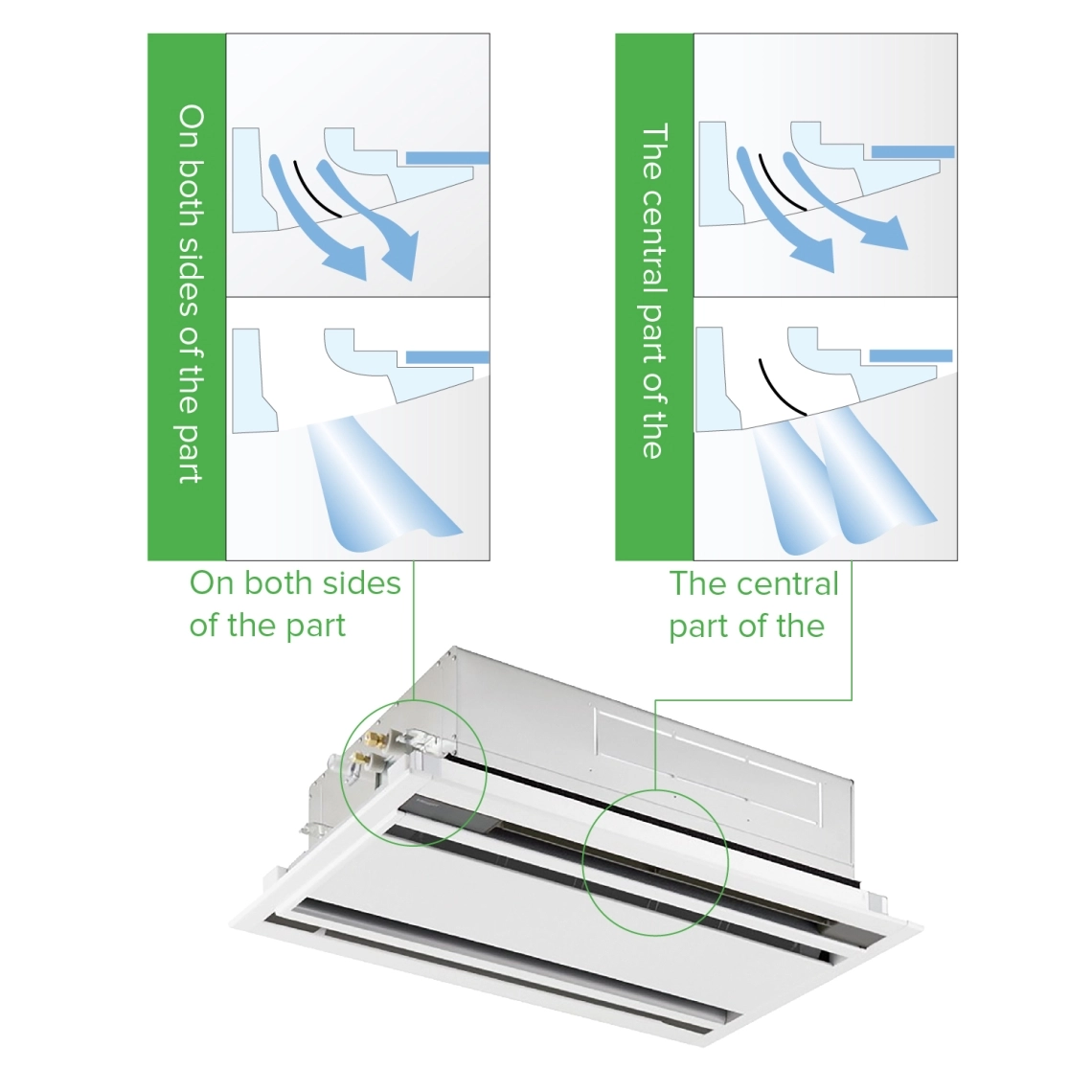

2-cestná kazeta MyCond s optimalizovaným prúdením vzduchu zo strán a stredu

Zabránenie znečisteniu stropu

Žalúzie na rozvod vzduchu sú špeciálne navrhnuté tak, aby prúd vzduchu nesmeroval na strop a neznečisťoval ho.

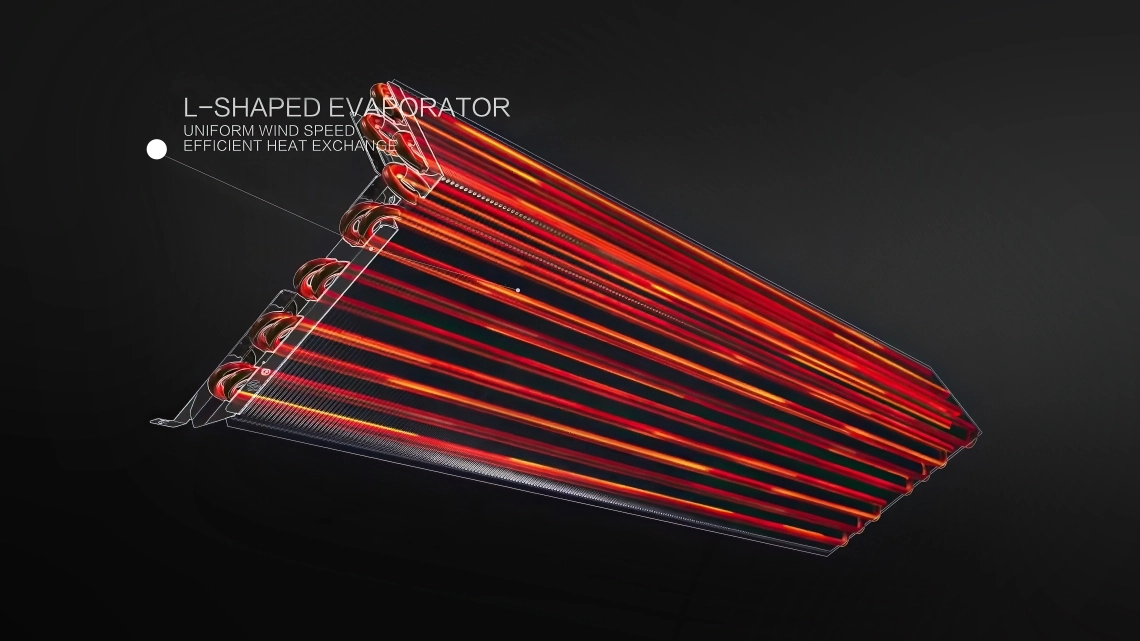

Výparník v tvare písmena L

Zväčšená plocha výmeny tepla pri kompaktných rozmeroch.

MyCond 2-cestný kazetový výmenník tepla v tvare L na efektívne vykurovanie

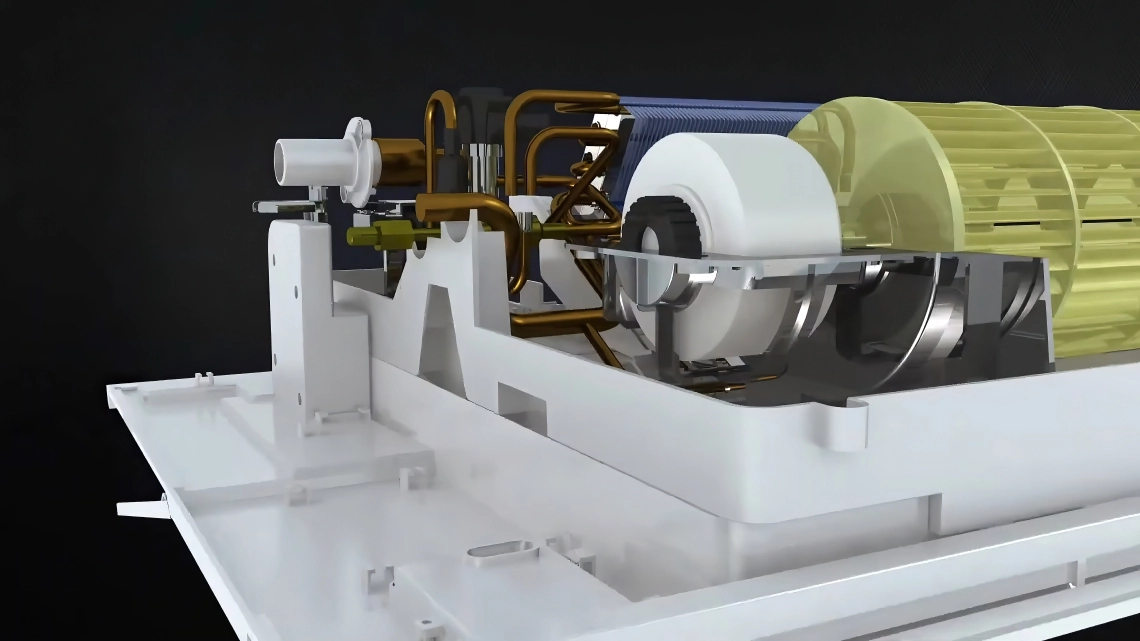

MyCond 2-cestný kazetový ventilátor a konštrukcia výmenníka tepla

Motor ventilátora na jednosmerný prúd

Úspora energie tichšia prevádzka Šmykľavá konštrukcia Háčik proti strhnutiu.

Špecifikácie	Jednotky	MIBB-07X1EV1AD	MIBB-09X1EV1AD	MIBB-12X1EV1AD	MIBB-16X1EV1AD	MIBB-18X1EV1AD
Kapacita
Chladenie	kW	2,20	2,80	3,60	4,50	5,60
Vykurovanie	kW	2,50	3,20	4,00	5,00	6.,30
Elektrické parametre
Napájanie	Ph/V/Hz	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)
Ventilácia
Prietok vzduchu (H/M/L)	^m3/h	840/700/550	840/700/550	840/700/550	840/700/550	840/700/550
Akustický tlak (H/M/L)	dB(A)	42/37/33	42/37/33	42/37/33	44/39/34	44/39/34
Zvukový výkon (H/M/L)	dB(A)	55/50/46	55/50/46	55/50/46	57/52/47	57/52/47
Inštalácia - rozmery
Čisté rozmery (ŠxHxV)	mm	817x620x220
Rozmery balenej jednotky (ŠxHxV)	mm	1015x695x278
Čistá/brutto hmotnosť	Kg	21,0/23,0	21,0/23,0	21,0/23,0	21,0/23,0	21,0/23,0
Ø Potrubie na kvapalinu	mm (palce)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)
Ø Plynové potrubie	mm (palce)	9,52 (3/8)	9,52 (3/8)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)
Panel
Model		M2B-1055IB	M2B-1055IB	M2B-1055IB	M2B-1055IB	M2B-1055IB
Čisté rozmery panelu (ŠxHxV)	mm	1055x680x68	1055x680x68	1055x680x68	1055x680x68	1055x680x68
Rozmery balenia panelu (ŠxHxV)	mm	1110x720x161	1110x720x161	1110x720x161	1110x720x161	1110x720x161
Panel Čistá/hrubá hmotnosť	Kg	7,0/8,0	7,0/8,0	7,0/8,0	7,0/8,0	7,0/8,0

Špecifikácie	Jednotky	MIBB-24X1EV1AD	MIBB-28X1EV1AD	MIBB-30X1EV1AD	MIBB-38X1EV1AD	MIBB-48X1EV1AD
Chladenie	kW	7.1	8	9	11.2	14
Vykurovanie	kW	8	9	10	12.5	16
Elektrické parametre
Napájanie	Ph/V/Hz	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)
Ventilácia
Prietok vzduchu (H/M/L)	^m3/h	1000/850/700	1100/950/800	1500/1350/1110	1700/1450/1200	1950/1750/1350
Akustický tlak (H/M/L)	dB(A)	40/38/35	41/39/36	42/39/36	44/40/36	46/42/38
Zvukový výkon (H/M/L)	dB(A)	56/54/51	57/55/52	58/55/52	60/56/52	62/58/54
Inštalácia - rozmery
Čisté rozmery (ŠxHxV)	mm	1000x600x290	1400x600x290
Rozmery balenej jednotky (ŠxHxV)	mm	1201x680x377	1601x680x377
Čistá/hrubá hmotnosť	Kg	34/41	45/54	45/54	45/54	45/54
Ø rúrka na kvapalinu	mm (palce)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)
Ø Plynové potrubie	mm (palce)	15.88	15.88	15.88	15.88	15.88
Panel
Model		M2B-1560IB	M2B-1560IB	M2B-1560IB	M2B-1560IB	M2B-1560IB
Čisté rozmery panelu (ŠxHxV)	mm	1160x665x60	1560x665x60	1560x665x60	1560x665x60	1560x665x60
Rozmery balenia panelu (ŠxHxV)	mm	1244x748x159	1644x748x159	1644x748x159	1644x748x159	1644x748x159
Panel Čistá/hrubá hmotnosť	Kg	6.3/12	8/14.5	8/14.5	8/14.5	8/14.5

Rozmery

MIBB-07X2EV1AD MIBB-09X2EV1AD MIBB-12X2EV1AD MIBB-16X2EV1AD MIBB-18X2EV1AD

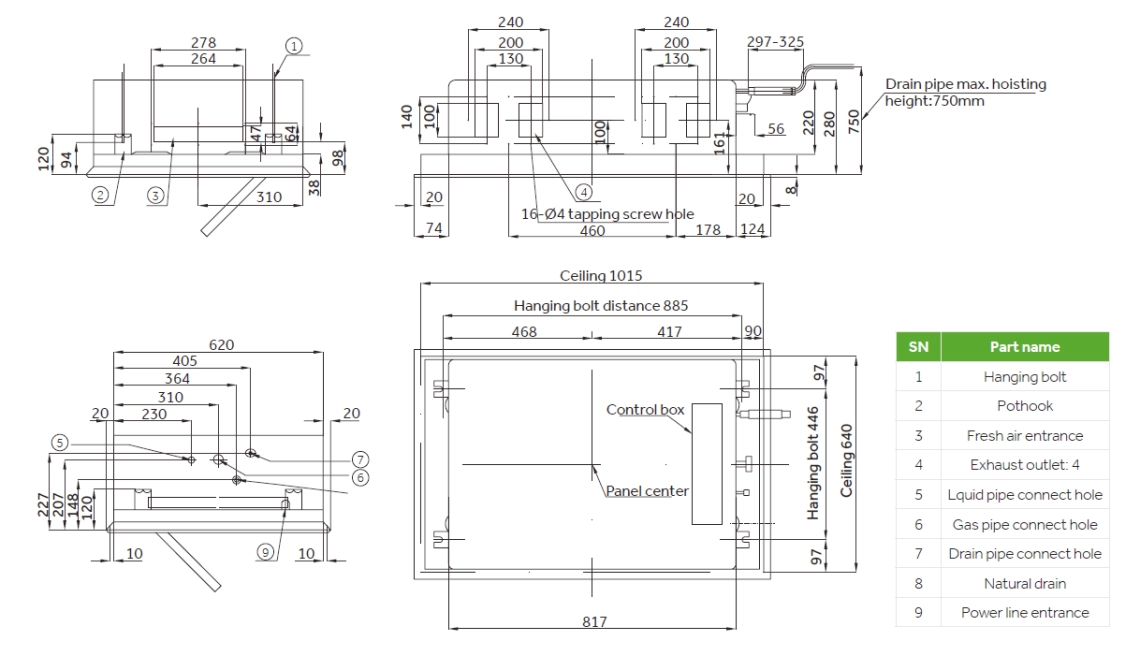

Celkové rozmery 2-cestnej kazety MyCond
